GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Gutachten Nr. 55076506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH

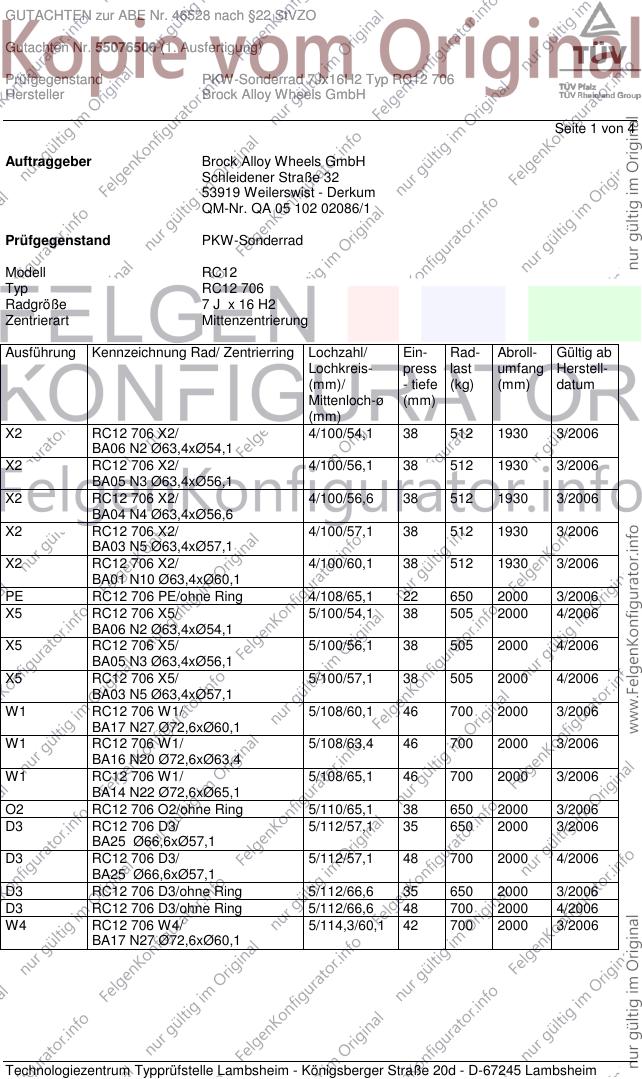

Seite 1 von 4
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 102 02086/1
Prüfgegenstand PKW-Sonderrad
Modell RC12
Typ RC12 706
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
X2 RC12 706 X2/ 4/100/54,1 38 512 1930 3/2006
BA06 N2 Ø63,4xØ54,1
X2 RC12 706 X2/ 4/100/56,1 38 512 1930 3/2006
BA05 N3 Ø63,4xØ56,1
X2 RC12 706 X2/ 4/100/56,6 38 512 1930 3/2006
BA04 N4 Ø63,4xØ56,6
X2 RC12 706 X2/ 4/100/57,1 38 512 1930 3/2006
BA03 N5 Ø63,4xØ57,1
X2 RC12 706 X2/ 4/100/60,1 38 512 1930 3/2006
BA01 N10 Ø63,4xØ60,1
PE RC12 706 PE/ohne Ring 4/108/65,1 22 650 2000 3/2006
X5 RC12 706 X5/ 5/100/54,1 38 505 2000 4/2006
BA06 N2 Ø63,4xØ54,1
X5 RC12 706 X5/ 5/100/56,1 38 505 2000 4/2006
BA05 N3 Ø63,4xØ56,1
X5 RC12 706 X5/ 5/100/57,1 38 505 2000 4/2006
BA03 N5 Ø63,4xØ57,1
W1 RC12 706 W1/ 5/108/60,1 46 700 2000 3/2006
BA17 N27 Ø72,6xØ60,1
W1 RC12 706 W1/ 5/108/63,4 46 700 2000 3/2006
BA16 N20 Ø72,6xØ63,4
W1 RC12 706 W1/ 5/108/65,1 46 700 2000 3/2006
BA14 N22 Ø72,6xØ65,1
O2 RC12 706 O2/ohne Ring 5/110/65,1 38 650 2000 3/2006
D3 RC12 706 D3/ 5/112/57,1 35 650 2000 3/2006
BA25 Ø66,6xØ57,1
D3 RC12 706 D3/ 5/112/57,1 48 700 2000 4/2006
BA25 Ø66,6xØ57,1
D3 RC12 706 D3/ohne Ring 5/112/66,6 35 650 2000 3/2006
D3 RC12 706 D3/ohne Ring 5/112/66,6 48 700 2000 4/2006
W4 RC12 706 W4/ 5/114,3/60,1 42 700 2000 3/2006
BA17 N27 Ø72,6xØ60,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Gutachten Nr. 55076506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH

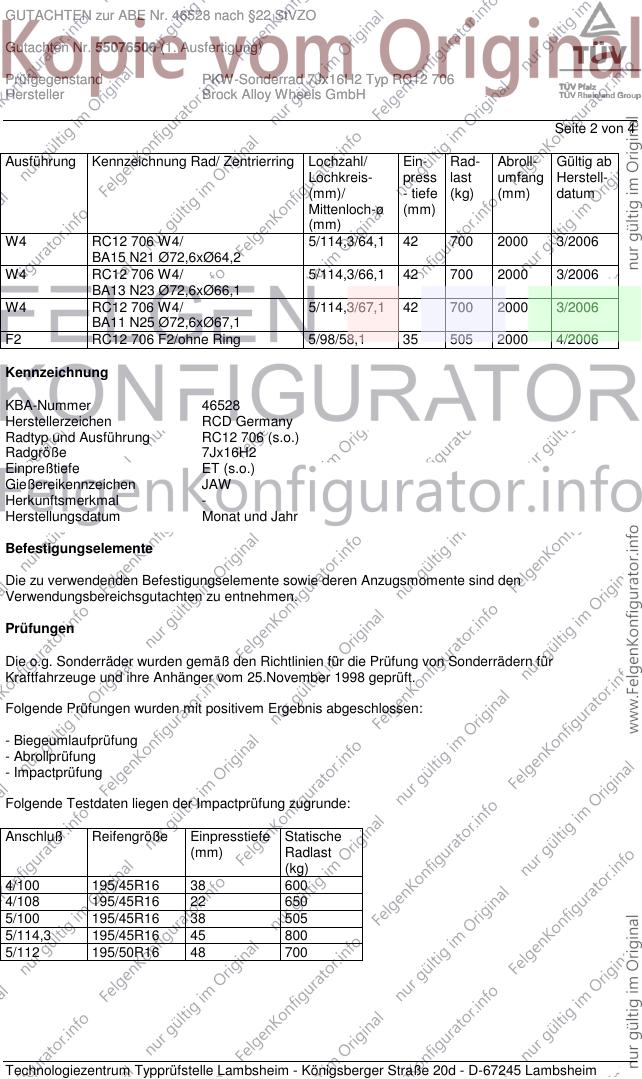

Seite 2 von 4
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
W4 RC12 706 W4/ 5/114,3/64,1 42 700 2000 3/2006
BA15 N21 Ø72,6xØ64,2
W4 RC12 706 W4/ 5/114,3/66,1 42 700 2000 3/2006
BA13 N23 Ø72,6xØ66,1
W4 RC12 706 W4/ 5/114,3/67,1 42 700 2000 3/2006
BA11 N25 Ø72,6xØ67,1
F2 RC12 706 F2/ohne Ring 5/98/58,1 35 505 2000 4/2006
Kennzeichnung
KBA-Nummer 46528
Herstellerzeichen RCD Germany
Radtyp und Ausführung RC12 706 (s.o.)
Radgröße 7Jx16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen JAW
Herkunftsmerkmal -
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
4/100 195/45R16 38 600
4/108 195/45R16 22 650
5/100 195/45R16 38 505
5/114,3 195/45R16 45 800
5/112 195/50R16 48 700
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Gutachten Nr. 55076506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH

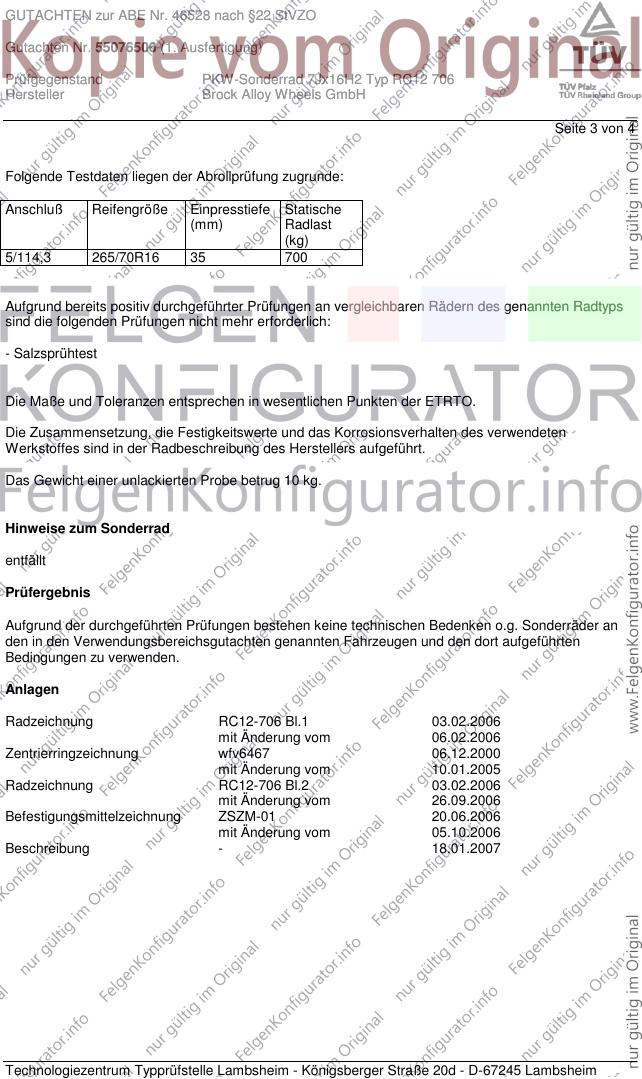

Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/114,3 265/70R16 35 700
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10 kg.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Radzeichnung RC12-706 Bl.1 03.02.2006
mit Änderung vom 06.02.2006
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 10.01.2005
Radzeichnung RC12-706 Bl.2 03.02.2006
mit Änderung vom 26.09.2006
Befestigungsmittelzeichnung ZSZM-01 20.06.2006
mit Änderung vom 05.10.2006
Beschreibung - 18.01.2007
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Gutachten Nr. 55076506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 4
Das Gutachten umfaßt Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 18.Januar 2007
Bohlander 00102720.DOC
