Kraftfahrt-Bundesamt
DE-24932 Flensburg

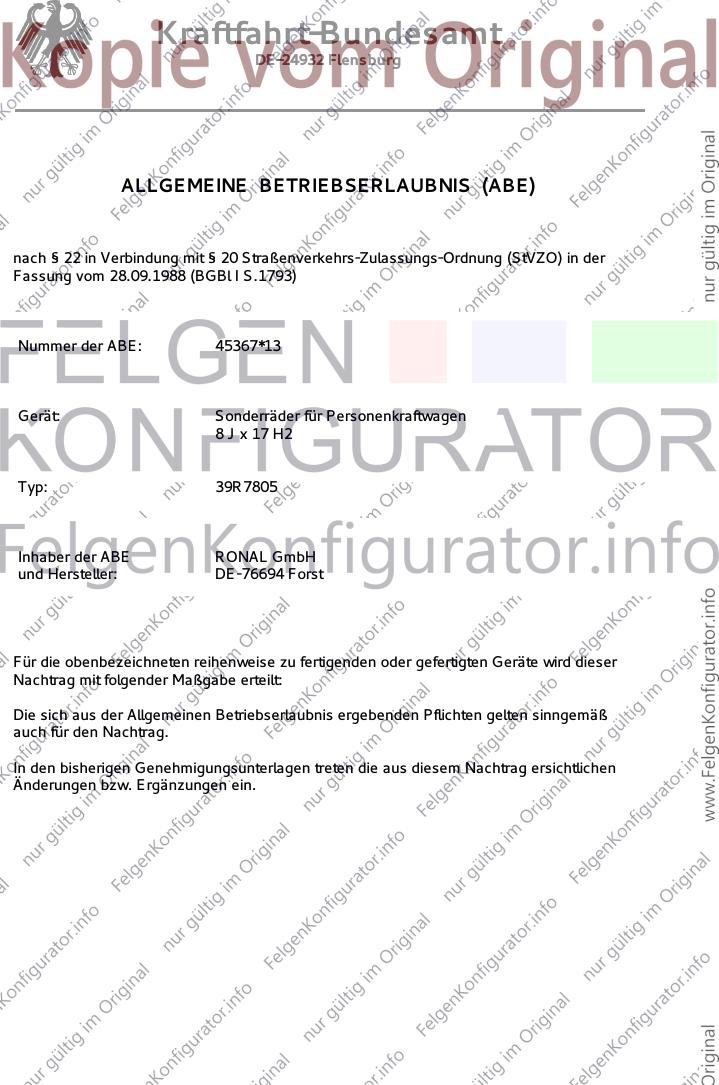

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)
Nummer der ABE: 45367*13
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 H2
Typ: 39R7805
Inhaber der ABE RONAL GmbH
und Hersteller: DE-76694 Forst
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 45367*13

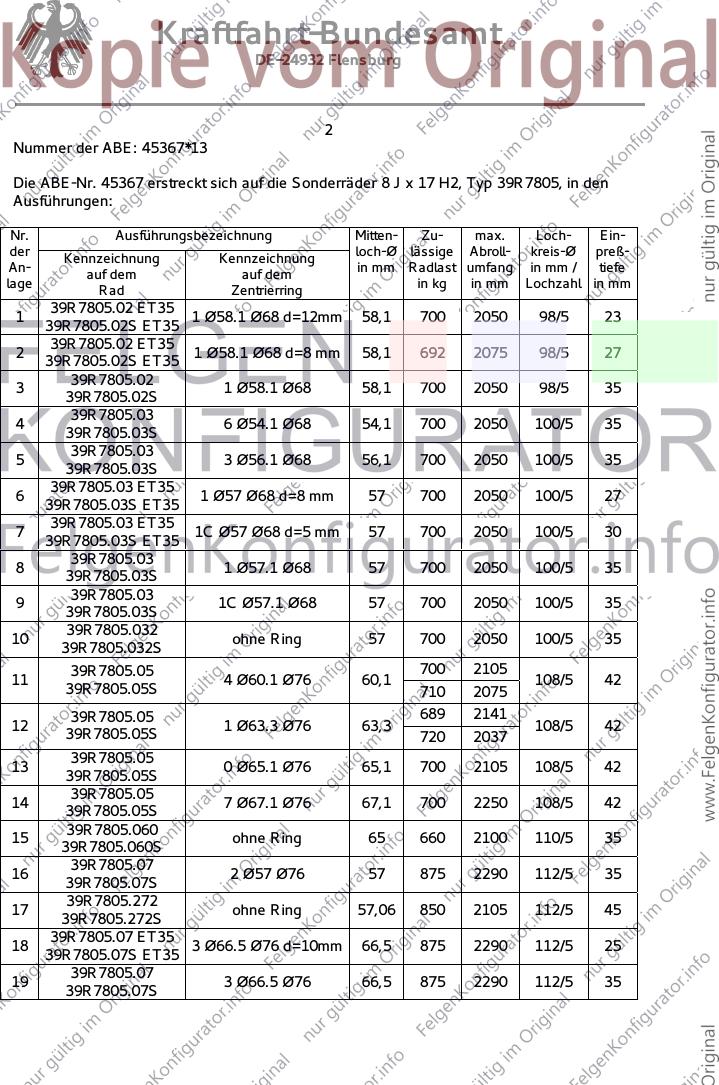

Die ABE-Nr. 45367 erstreckt sich auf die Sonderräder 8 J x 17 H2, Typ 39R7805, in den
Ausführungen:
Nr. Ausführungsbezeichnung Mitten- Zu- max. Loch- Ein-
der Kennzeichnung Kennzeichnung loch-Ø lässige Abroll- kreis-Ø preß-
An- in mm Radlast umfang in mm / tiefe
auf dem auf dem
lage Rad Zentrierring in kg in mm Lochzahl in mm
39R7805.02 ET35
1 1 Ø58.1 Ø68 d=12mm 58,1 700 2050 98/5 23
39R7805.02S ET35
39R7805.02 ET35
2 1 Ø58.1 Ø68 d=8 mm 58,1 692 2075 98/5 27
39R7805.02S ET35
39R7805.02
3 1 Ø58.1 Ø68 58,1 700 2050 98/5 35
39R7805.02S
39R7805.03
4 6 Ø54.1 Ø68 54,1 700 2050 100/5 35
39R7805.03S
39R7805.03
5 3 Ø56.1 Ø68 56,1 700 2050 100/5 35
39R7805.03S
39R7805.03 ET35
6 1 Ø57 Ø68 d=8 mm 57 700 2050 100/5 27
39R7805.03S ET35
39R7805.03 ET35
7 1C Ø57 Ø68 d=5 mm 57 700 2050 100/5 30
39R7805.03S ET35
39R7805.03
8 1 Ø57.1 Ø68 57 700 2050 100/5 35
39R7805.03S
39R7805.03
9 1C Ø57.1 Ø68 57 700 2050 100/5 35
39R7805.03S
39R7805.032
10 ohne Ring 57 700 2050 100/5 35
39R7805.032S
39R7805.05 700 2105
11 4 Ø60.1 Ø76 60,1 108/5 42
39R7805.05S 710 2075
39R7805.05 689 2141
12 1 Ø63.3 Ø76 63,3 108/5 42
39R7805.05S 720 2037
39R7805.05
13 0 Ø65.1 Ø76 65,1 700 2105 108/5 42
39R7805.05S
39R7805.05
14 7 Ø67.1 Ø76 67,1 700 2250 108/5 42
39R7805.05S
39R7805.060
15 ohne Ring 65 660 2100 110/5 35
39R7805.060S
39R7805.07
16 2 Ø57 Ø76 57 875 2290 112/5 35
39R7805.07S
39R7805.272
17 ohne Ring 57,06 850 2105 112/5 45
39R7805.272S
39R7805.07 ET35
18 3 Ø66.5 Ø76 d=10mm 66,5 875 2290 112/5 25
39R7805.07S ET35
39R7805.07
19 3 Ø66.5 Ø76 66,5 875 2290 112/5 35
39R7805.07S
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der ABE: 45367*13
Nr. Ausführungsbezeichnung Mitten- Zu- max. Loch- Ein-
der loch-Ø lässige Abroll- kreis-Ø preß-
Kennzeichnung Kennzeichnung
An- auf dem auf dem in mm Radlast umfang in mm / tiefe
lage Rad Zentrierring in kg in mm Lochzahl in mm
39R7805.08
20 0 Ø56.6 Ø76 56,6 750 2250 114,3/5 35
39R7805.08S
39R7805.08
21 4 Ø60.1 Ø76 60,1 750 2250 114,3/5 35
39R7805.08S
39R7805.18
22 4 Ø60.1 Ø76 60,1 750 2250 114,3/5 42
39R7805.18S
39R7805.08
23 0 Ø64.1 Ø76 64,1 750 2250 114,3/5 35
39R7805.08S
39R7805.18
24 0 Ø64.1 Ø76 64,1 750 2250 114,3/5 42
39R7805.18S
39R7805.08
25 8 Ø66.1 Ø76 66,1 750 2250 114,3/5 35
39R7805.08S
39R7805.18
26 8 Ø66.1 Ø76 66,1 750 2250 114,3/5 42
39R7805.18S
27 39R7805.08 3 Ø66.5 Ø76 66,5 750 2250 114,3/5 35
28 39R7805.18 3 Ø66.5 Ø76 66,5 750 2250 114,3/5 42
39R7805.08 735 2300
29 7 Ø67.1 Ø76 67,1 114,3/5 35
39R7805.08S 750 2250
39R7805.18
30 7 Ø67.1 Ø76 67,1 750 2251 114,3/5 42
39R7805.18S
39R7805.31
31 0 Ø65 Ø82 65 850 2105 120/5 42
39R7805.31S
39R7805.114 800 2250
32 ohne Ring 65,06 120/5 42
39R7805.114S 850 2105
39R7805.11 ET35
33 1 Ø72.5 Ø92 d=20mm 72,5 750 2145 120/5 15
39R7805.11S ET35
39R7805.11 ET35
34 1 Ø72.5 Ø92 d=17mm 72,5 750 2145 120/5 18
39R7805.11S ET35
39R7805.11
35 ohne Ring 72,5 815 2288 120/5 35
39R7805.11S
39R7805.31
36 1 Ø72.5 Ø82 72,5 850 2105 120/5 42
39R7805.31S
39R7805.11 ET35
37 2 Ø74 Ø92 d=20mm 74 750 2145 120/5 15
39R7805.11S ET35
39R7805.021
38 ohne Ring 68 700 2050 98/5 35
39R7805.021S
39R7805.03
39 ohne Ring 68 700 2050 100/5 35
39R7805.03S
39R7805.05
40 ohne Ring 76 700 2250 108/5 42
39R7805.05S
39R7805.07
41 ohne Ring 76 875 2290 112/5 35
39R7805.07S
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der ABE: 45367*13
Nr. Ausführungsbezeichnung Mitten- Zu- max. Loch- Ein-
der loch-Ø lässige Abroll- kreis-Ø preß-
Kennzeichnung Kennzeichnung
An- auf dem auf dem in mm Radlast umfang in mm / tiefe
lage Rad Zentrierring in kg in mm Lochzahl in mm
42 39R7805.08 ohne Ring 76 750 2250 114,3/5 35
43 39R7805.08S ohne Ring 76 750 2250 114,3/5 35
39R7805.18
44 ohne Ring 76 700 2250 114,3/5 42
39R7805.18S
39R7805.11
45 ohne Ring 72,5 815 2288 120/5 35
39R7805.11S
39R7805.31
46 ohne Ring 82 850 2105 120/5 42
39R7805.31S
39R7805.31 ET42
47 1 Ø72.5 Ø82 d=3mm 72,5 850 2105 120/5 39
39R7805.31S ET42
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen des Nachtrags-
gutachtens Nr. 366-0483-02-MURD/N13 genannten Bereifungen unter den angegebenen
Bedingungen an den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten
werden.
Abweichend von den Bestimmungen des §13 Fahrzeugzulassungsverordnung (FZV)
ist es nicht erforderlich eine Berichtigung der Fahrzeugpapiere durch die Zulassungs-
behörde zu veranlassen, wenn die im Gutachten aufgeführten Reifen- oder
Felgengrößen in den Fahrzeugpapieren nicht genannt sind.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Technischen Prüfstelle für
den Kraftfahrzeugverkehr des TÜV SÜD AUTOMOTIVE GMBH, TÜV SÜD Gruppe,
Garching, vom 13.08.2008 festgehaltenen Angaben.
Flensburg, 09.09.2008
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
1 Nachtragsgutachten Nr. 366-0483-02-MURD/N13
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 45367*13
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
TÜV SÜD Automotive GmbH
Homologation Räder/Fahrwerk
Daimlerstrasse 11
D - 85748 Garching
Seite: 1 von 7
GUTACHTEN ZUR ERTEILUNG EINES NACHTRAGS ZUR
ABE 45367
366-0483-02-MURD/N13
Antragsteller: Ronal GmbH
76694 Forst
Art: Sonderrad 8 J X 17 H2
Typ: 39R7805.
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 45367
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Es sind nur die unter I.Übersicht (Kennz. s. Kennzeichnung Zentrierring) beschriebenen Distanzscheiben
zulässig, das Sonderrad ist mit der ET des Baisrades gekennzeichnet.Das Fahrzeug Herst.: Bayer. Mot.
Werke-BMW Typ: M346 kann die Sonderradausführung 111 nur an der Vorderachse in Verbindung mit der
Sonderradausführung 111a20 an der Hinterachse verwenden. Der Verwendungsbereich wurde aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
021 39R7805.02 1 Ø58,1 Ø68 98/5 58,1 35 700 2050 09/02
021a08 39R7805.02 1 Ø58,1 Ø68 d= 98/5 58,1 27 692 2075 09//02
8mm
021a08S 39R7805.02S 1 Ø58,1 Ø68 d= 98/5 58,1 27 692 2075 04/06
8mm
021a12 39R7805.02 1 Ø58,1 Ø68 98/5 58,1 23 700 2050 09//02
d=12mm
021a12S 39R7805.02S 1 Ø58,1 Ø68 98/5 58,1 23 700 2050 04/06
d=12mm
021S 39R7805.02S 1 Ø58,1 Ø68 98/5 58,1 35 700 2050 04/06
02 39R7805.021 ohne 98/5 68 35 700 2050 09//02
02S 39R7805.02S ohne 98/5 68 35 700 2050 04/06
036 39R7805.03 6 Ø54,1 Ø68 100/5 54,1 35 700 2050 04/03
036S 39R7805.03S 6 Ø54,1 Ø68 100/5 54,1 35 700 2050 04/06
033 39R7805.03 3 Ø56,1Ø68 100/5 56,1 35 700 2050 04/03
033S 39R7805.03S 3 Ø56,1Ø68 100/5 56,1 35 700 2050 04/06
031 39R7805.03 1 Ø57,1 Ø68 100/5 57 35 700 2050 04/03
031a05C 39R7805.03 1CØ57 Ø68 d= 100/5 57 30 700 2050 04/03
5mm
031a05CS 39R7805.03S 1CØ57 Ø68 d= 100/5 57 30 700 2050 04/06
5mm
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0483-02-MURD/N13
zur Erteilung eines Nachtrags zur ABE 45367
Fahrzeugteil: Sonderrad 8 J X 17 H2 Radtyp: 39R7805.
Antragsteller: Ronal GmbH Stand: 13.08.2008
_______________________________________________________________________________________________________________
Seite: 2 von 7
031a08 39R7805.03 1 Ø57 Ø68 d= 100/5 57 27 700 2050 04/03
8mm
031a08S 39R7805.03S 1 Ø57 Ø68 d= 100/5 57 27 700 2050 04/06
8mm
031C 39R7805.03 1CØ57,1 Ø68 100/5 57 35 700 2050 04/03
031CS 39R7805.03S 1CØ57,1 Ø68 100/5 57 35 700 2050 04/06
031S 39R7805.03S 1 Ø57,1 Ø68 100/5 57 35 700 2050 04/06
032 39R7805.032 ohne 100/5 57 35 700 2050 09//02
032S 39R7805.032S ohne 100/5 57 35 700 2050 04/06
03 39R7805.03 ohne 100/5 68 35 700 2050 04/03
03S 39R7805.03S ohne 100/5 68 35 700 2050 04/06
054 39R7805.05 4 Ø60,1 Ø76 108/5 60,1 42 700 2105 09//02
054 39R7805.05 4 Ø60,1 Ø76 108/5 60,1 42 710 2075 09//02
054S 39R7805.05S 4 Ø60,1 Ø76 108/5 60,1 42 700 2105 04/06
054S 39R7805.05S 4 Ø60,1 Ø76 108/5 60,1 42 710 2075 04/06
051 39R7805.05 1 Ø63,3 Ø76 108/5 63,3 42 689 2141 09//02
051 39R7805.05 1 Ø63,3 Ø76 108/5 63,3 42 700 2105 09//02
051 39R7805.05 1 Ø63,3 Ø76 108/5 63,3 42 720 2037 09//02
051S 39R7805.05S 1 Ø63,3 Ø76 108/5 63,3 42 700 2105 04/06
050 39R7805.05 0 Ø65,1 Ø76 108/5 65,1 42 700 2105 09//02
050S 39R7805.05S 0 Ø65,1 Ø76 108/5 65,1 42 700 2105 04/06
057 39R7805.05 7 Ø67,1 Ø76 108/5 67,1 42 700 2250 09//02
057S 39R7805.05S 7 Ø67,1 Ø76 108/5 67,1 42 700 2250 04/06
05 39R7805.05 ohne 108/5 76 42 700 2250 09//02
05S 39R7805.05S ohne 108/5 76 42 700 2250 04/06
060 39R7805.060 ohne 110/5 65 35 660 2100 09//02
060S 39R7805.060S ohne 110/5 65 35 660 2100 04/06
072 39R7805.07 2 Ø57 Ø76 112/5 57 35 875 2290 09//02
072S 39R7805.07S 2 Ø57 Ø76 112/5 57 35 875 2290 04/06
272 39R7805.272 ohne 112/5 57,06 45 850 2105 09//02
272S 39R7805.272S ohne 112/5 57,06 45 850 2105 04/06
073 39R7805.07 3 Ø66,5 Ø76 112/5 66,5 35 875 2290 09//02
073a10 39R7805.07 3 Ø66,5 Ø76 112/5 66,5 25 875 2290 09//02
d=10m
073S 39R7805.07S 3 Ø66,5 Ø76 112/5 66,5 35 875 2290 04/06
073Sa10 39R7805.07S 3 Ø66,5 Ø76 112/5 66,5 25 875 2290 04/06
d=10m
07 39R7805.07 ohne 112/5 76 35 875 2290 09//02
07S 39R7805.07S ohne 112/5 76 35 875 2290 04/06
080D 39R7805.08 0 Ø56,6 Ø76 114,3/5 56,6 35 750 2250 09//02
080DS 39R7805.08S 0 Ø56,6 Ø76 114,3/5 56,6 35 750 2250 04/06
084 39R7805.08 4 Ø60,1 Ø76 114,3/5 60,1 35 750 2250 09//02
084S 39R7805.08S 4 Ø60,1 Ø76 114,3/5 60,1 35 750 2250 04/06
184 39R7805.18 4 Ø60,1 Ø76 114,3/5 60,1 42 750 2250 07/03
184S 39R7805.18S 4 Ø60,1 Ø76 114,3/5 60,1 42 750 2250 04/06
080 39R7805.08 0 Ø64,1 Ø76 114,3/5 64,1 35 750 2250 09//02
080S 39R7805.08S 0 Ø64,1 Ø76 114,3/5 64,1 35 750 2250 04/06
180 39R7805.18 0 Ø64,1 Ø76 114,3/5 64,1 42 750 2250 07/03
180S 39R7805.18S 0 Ø64,1 Ø76 114,3/5 64,1 42 750 2250 04/06
088 39R7805.08 8 Ø66,1 Ø76 114,3/5 66,1 35 750 2250 09//02
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0483-02-MURD/N13
zur Erteilung eines Nachtrags zur ABE 45367
Fahrzeugteil: Sonderrad 8 J X 17 H2 Radtyp: 39R7805.
Antragsteller: Ronal GmbH Stand: 13.08.2008
_______________________________________________________________________________________________________________

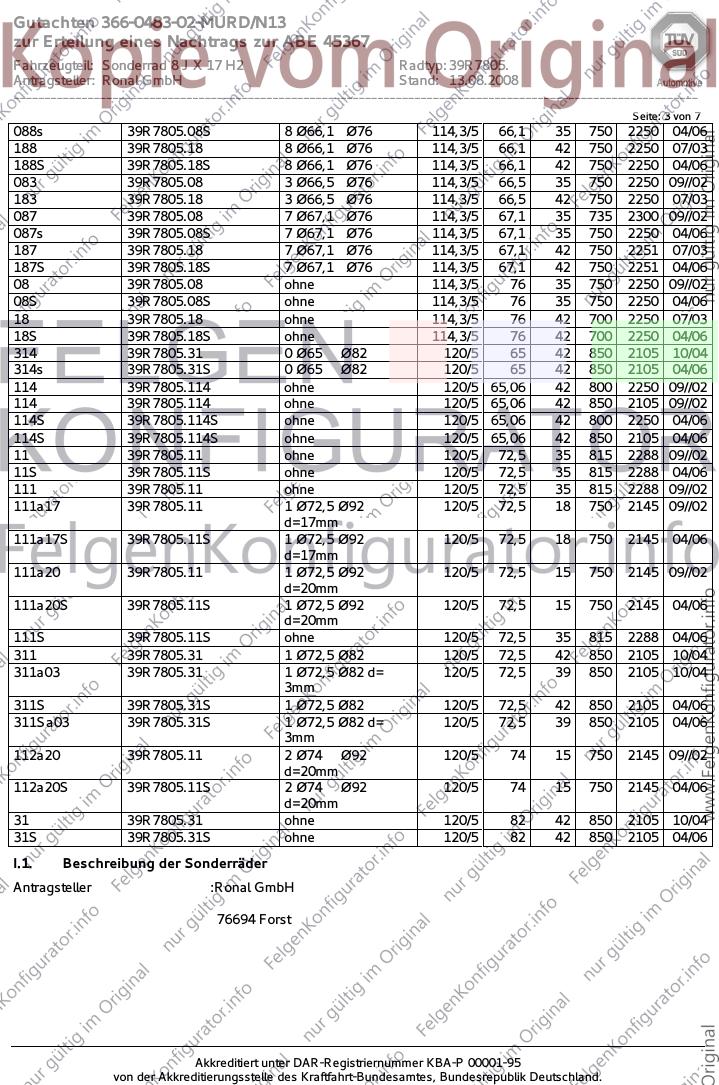

Seite: 3 von 7
088s 39R7805.08S 8 Ø66,1 Ø76 114,3/5 66,1 35 750 2250 04/06
188 39R7805.18 8 Ø66,1 Ø76 114,3/5 66,1 42 750 2250 07/03
188S 39R7805.18S 8 Ø66,1 Ø76 114,3/5 66,1 42 750 2250 04/06
083 39R7805.08 3 Ø66,5 Ø76 114,3/5 66,5 35 750 2250 09//02
183 39R7805.18 3 Ø66,5 Ø76 114,3/5 66,5 42 750 2250 07/03
087 39R7805.08 7 Ø67,1 Ø76 114,3/5 67,1 35 735 2300 09//02
087s 39R7805.08S 7 Ø67,1 Ø76 114,3/5 67,1 35 750 2250 04/06
187 39R7805.18 7 Ø67,1 Ø76 114,3/5 67,1 42 750 2251 07/03
187S 39R7805.18S 7 Ø67,1 Ø76 114,3/5 67,1 42 750 2251 04/06
08 39R7805.08 ohne 114,3/5 76 35 750 2250 09//02
08S 39R7805.08S ohne 114,3/5 76 35 750 2250 04/06
18 39R7805.18 ohne 114,3/5 76 42 700 2250 07/03
18S 39R7805.18S ohne 114,3/5 76 42 700 2250 04/06
314 39R7805.31 0 Ø65 Ø82 120/5 65 42 850 2105 10/04
314s 39R7805.31S 0 Ø65 Ø82 120/5 65 42 850 2105 04/06
114 39R7805.114 ohne 120/5 65,06 42 800 2250 09//02
114 39R7805.114 ohne 120/5 65,06 42 850 2105 09//02
114S 39R7805.114S ohne 120/5 65,06 42 800 2250 04/06
114S 39R7805.114S ohne 120/5 65,06 42 850 2105 04/06
11 39R7805.11 ohne 120/5 72,5 35 815 2288 09//02
11S 39R7805.11S ohne 120/5 72,5 35 815 2288 04/06
111 39R7805.11 ohne 120/5 72,5 35 815 2288 09//02
111a17 39R7805.11 1 Ø72,5 Ø92 120/5 72,5 18 750 2145 09//02
d=17mm
111a17S 39R7805.11S 1 Ø72,5 Ø92 120/5 72,5 18 750 2145 04/06
d=17mm
111a20 39R7805.11 1 Ø72,5 Ø92 120/5 72,5 15 750 2145 09//02
d=20mm
111a20S 39R7805.11S 1 Ø72,5 Ø92 120/5 72,5 15 750 2145 04/06
d=20mm
111S 39R7805.11S ohne 120/5 72,5 35 815 2288 04/06
311 39R7805.31 1 Ø72,5 Ø82 120/5 72,5 42 850 2105 10/04
311a03 39R7805.31 1 Ø72,5 Ø82 d= 120/5 72,5 39 850 2105 10/04
3mm
311S 39R7805.31S 1 Ø72,5 Ø82 120/5 72,5 42 850 2105 04/06
311Sa03 39R7805.31S 1 Ø72,5 Ø82 d= 120/5 72,5 39 850 2105 04/06
3mm
112a20 39R7805.11 2 Ø74 Ø92 120/5 74 15 750 2145 09//02
d=20mm
112a20S 39R7805.11S 2 Ø74 Ø92 120/5 74 15 750 2145 04/06
d=20mm
31 39R7805.31 ohne 120/5 82 42 850 2105 10/04
31S 39R7805.31S ohne 120/5 82 42 850 2105 04/06
I.1. Beschreibung der Sonderräder
Antragsteller :Ronal GmbH
76694 Forst
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0483-02-MURD/N13
zur Erteilung eines Nachtrags zur ABE 45367
Fahrzeugteil: Sonderrad 8 J X 17 H2 Radtyp: 39R7805.
Antragsteller: Ronal GmbH Stand: 13.08.2008
_______________________________________________________________________________________________________________

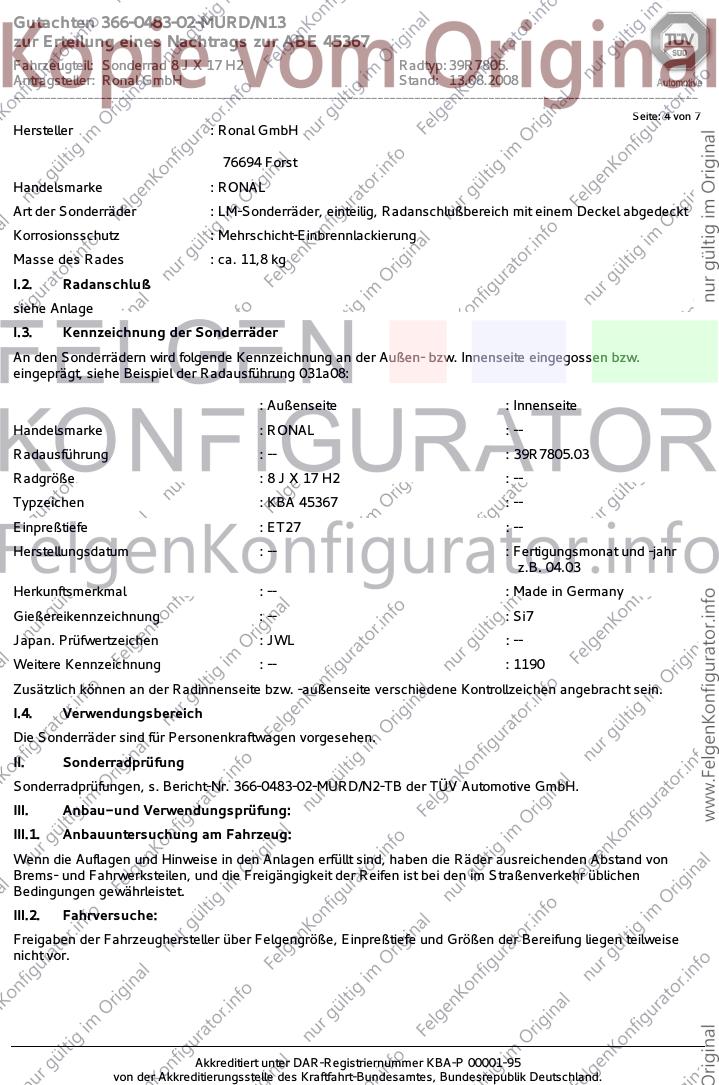

Seite: 4 von 7
Hersteller : Ronal GmbH
76694 Forst
Handelsmarke : RONAL
Art der Sonderräder : LM-Sonderräder, einteilig, Radanschlußbereich mit einem Deckel abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 11,8 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 031a08:
: Außenseite : Innenseite
Handelsmarke : RONAL : --
Radausführung : -- : 39R7805.03
Radgröße : 8 J X 17 H2 : --
Typzeichen : KBA 45367 : --
Einpreßtiefe : ET27 : --
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 04.03
Herkunftsmerkmal : -- : Made in Germany
Gießereikennzeichnung : -- : Si7
Japan. Prüfwertzeichen : JWL : --
Weitere Kennzeichnung : -- : 1190
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0483-02-MURD/N2-TB der TÜV Automotive GmbH.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0483-02-MURD/N13
zur Erteilung eines Nachtrags zur ABE 45367
Fahrzeugteil: Sonderrad 8 J X 17 H2 Radtyp: 39R7805.
Antragsteller: Ronal GmbH Stand: 13.08.2008
_______________________________________________________________________________________________________________

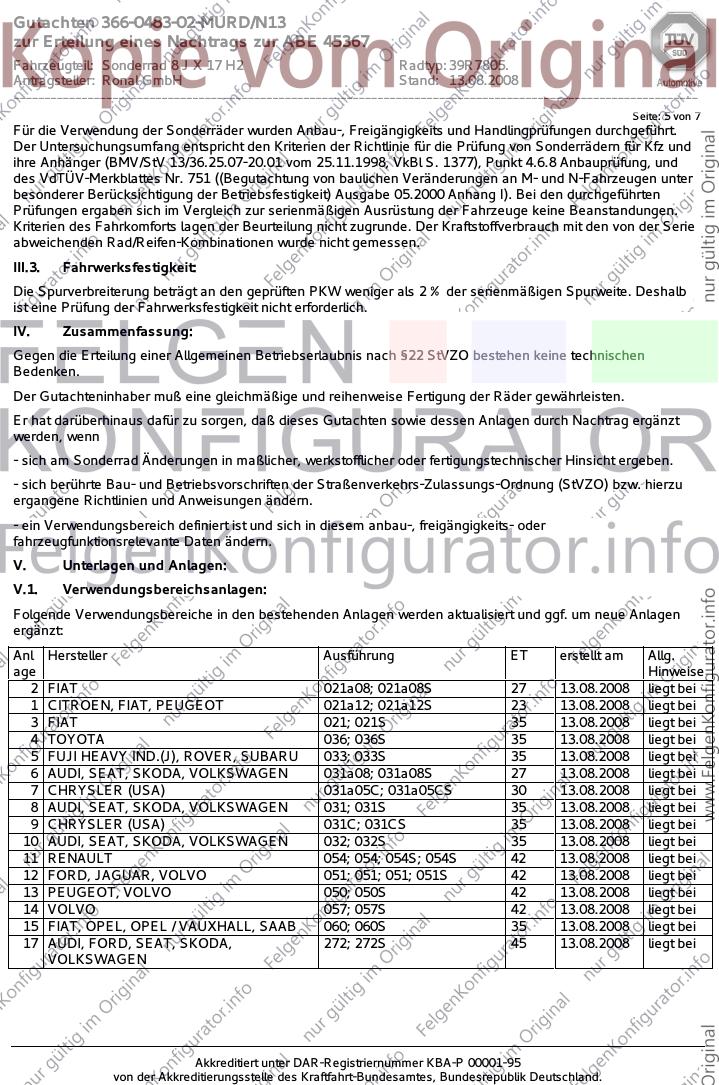

Seite: 5 von 7
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 ((Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit) Ausgabe 05.2000 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
2 FIAT 021a08; 021a08S 27 13.08.2008 liegt bei
1 CITROEN, FIAT, PEUGEOT 021a12; 021a12S 23 13.08.2008 liegt bei
3 FIAT 021; 021S 35 13.08.2008 liegt bei
4 TOYOTA 036; 036S 35 13.08.2008 liegt bei
5 FUJI HEAVY IND.(J), ROVER, SUBARU 033; 033S 35 13.08.2008 liegt bei
6 AUDI, SEAT, SKODA, VOLKSWAGEN 031a08; 031a08S 27 13.08.2008 liegt bei
7 CHRYSLER (USA) 031a05C; 031a05CS 30 13.08.2008 liegt bei
8 AUDI, SEAT, SKODA, VOLKSWAGEN 031; 031S 35 13.08.2008 liegt bei
9 CHRYSLER (USA) 031C; 031CS 35 13.08.2008 liegt bei
10 AUDI, SEAT, SKODA, VOLKSWAGEN 032; 032S 35 13.08.2008 liegt bei
11 RENAULT 054; 054; 054S; 054S 42 13.08.2008 liegt bei
12 FORD, JAGUAR, VOLVO 051; 051; 051; 051S 42 13.08.2008 liegt bei
13 PEUGEOT, VOLVO 050; 050S 42 13.08.2008 liegt bei
14 VOLVO 057; 057S 42 13.08.2008 liegt bei
15 FIAT, OPEL, OPEL / VAUXHALL, SAAB 060; 060S 35 13.08.2008 liegt bei
17 AUDI, FORD, SEAT, SKODA, 272; 272S 45 13.08.2008 liegt bei
VOLKSWAGEN
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0483-02-MURD/N13
zur Erteilung eines Nachtrags zur ABE 45367
Fahrzeugteil: Sonderrad 8 J X 17 H2 Radtyp: 39R7805.
Antragsteller: Ronal GmbH Stand: 13.08.2008
_______________________________________________________________________________________________________________
Seite: 6 von 7
16 AUDI, FORD, SEAT, SKODA, 072; 072S 35 13.08.2008 liegt bei
VOLKSWAGEN
18 AUDI 073a10; 073Sa10 25 13.08.2008 liegt bei
19 AUDI, DAIMLER BENZ, 073; 073S 35 13.08.2008 liegt bei
MERCEDES-BENZ
20 DAEWOO MOTOR CO. LTD, 080D; 080DS 35 13.08.2008 liegt bei
DAEWOO-FSO Motor Sp. z o.o.
21 SUZUKI, TOYOTA 084; 084S 35 13.08.2008 liegt bei
22 SUZUKI, TOYOTA 184; 184S 42 13.08.2008 liegt bei
23 HONDA, ROVER 080; 080S 35 13.08.2008 liegt bei
24 HONDA 180; 180S 42 13.08.2008 liegt bei
25 NISSAN, NISSAN EUROPE (F), 088; 088s 35 13.08.2008 liegt bei
RENAULT
26 NISSAN, RENAULT 188; 188S 42 13.08.2008 liegt bei
29 CHRYSLER (USA), CITROEN, DIAMOND, 087; 087s 35 13.08.2008 liegt bei
FORD, FORD MOTOR, HYUNDAI, KIA,
MAZDA, MITSUBISHI, PEUGEOT
27 DAIHATSU 083 35 13.08.2008 liegt bei
28 DAIHATSU 183 42 13.08.2008 liegt bei
30 HYUNDAI, KIA, MAZDA, MITSUBISHI 187; 187S 42 13.08.2008 liegt bei
32 VOLKSWAGEN 114; 114; 114S; 114S 42 13.08.2008 liegt bei
31 VOLKSWAGEN 314; 314s 42 13.08.2008 liegt bei
33 BMW, BMW AG 111a20; 111a20S 15 13.08.2008 liegt bei
34 BMW 111a17; 111a17S 18 13.08.2008 liegt bei
35 BMW, BMW AG 111; 111S 35 13.08.2008 liegt bei
47 BMW AG 311a03; 311Sa03 39 13.08.2008 liegt bei
36 BMW, BMW AG 311; 311S 42 13.08.2008 liegt bei
37 BMW, BMW AG 112a20; 112a20S 15 13.08.2008 liegt bei
38 02 02; 02S 35 13.08.2008 liegt bei
39 03 03; 03S 35 13.08.2008 liegt bei
40 05 05; 05S 42 13.08.2008 liegt bei
41 07 07; 07S 35 13.08.2008 liegt bei
44 18 18; 18S 42 13.08.2008 liegt bei
42 08 08 35 13.08.2008 liegt bei
43 08S 08S 35 13.08.2008 liegt bei
45 11 11; 11S 35 13.08.2008 liegt bei
46 31 31; 31S 42 13.08.2008 liegt bei
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0483-02-MURD/N13
zur Erteilung eines Nachtrags zur ABE 45367
Fahrzeugteil: Sonderrad 8 J X 17 H2 Radtyp: 39R7805.
Antragsteller: Ronal GmbH Stand: 13.08.2008
_______________________________________________________________________________________________________________
Seite: 7 von 7
Schulz
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Garching, 13.08.2008
PFE
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0483-02-MURD/N13
zur Erteilung eines Nachtrags zur ABE 45367
ANLAGE: Allgemeine Hinweise Radtyp: 39R7805.
Hersteller: Ronal GmbH Stand: 13.08.2008
_______________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
TÜV SÜD Automotive GmbH ‚ HOMOLOGATION RÄDER/FAHRWERK ‚ DAIMLERSTRASSE 11 ‚ 85748 GARCHING
