GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 05-0987-A00-V03
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM7-8519
Hersteller Bay-Wheels GmbH

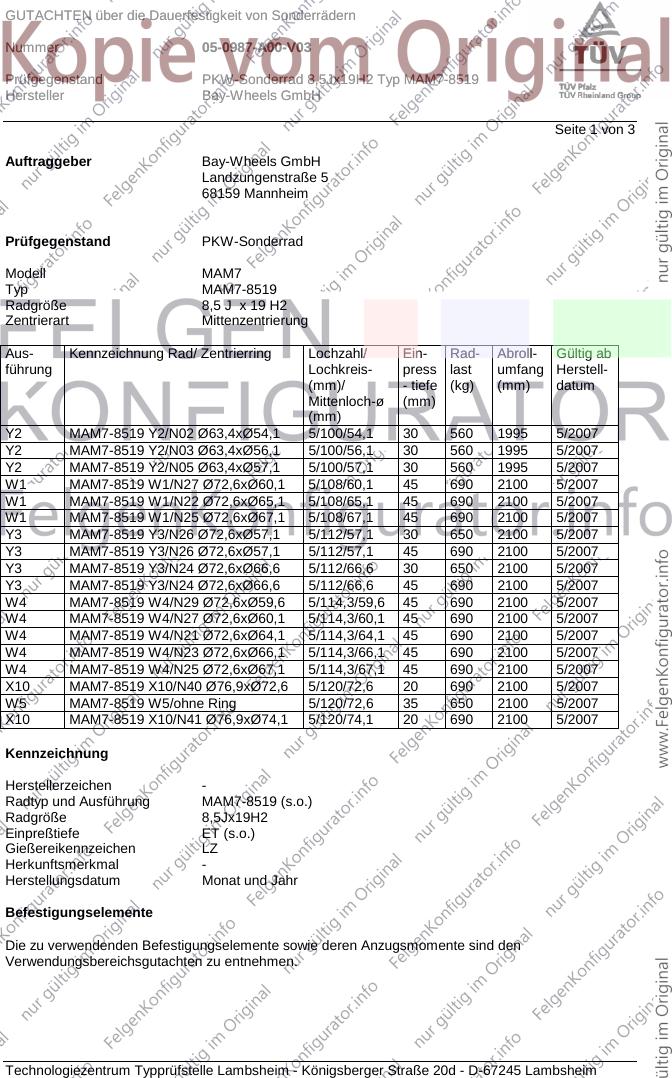

Seite 1 von 3
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MAM7
Typ MAM7-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y2 MAM7-8519 Y2/N02 Ø63,4xØ54,1 5/100/54,1 30 560 1995 5/2007
Y2 MAM7-8519 Y2/N03 Ø63,4xØ56,1 5/100/56,1 30 560 1995 5/2007
Y2 MAM7-8519 Y2/N05 Ø63,4xØ57,1 5/100/57,1 30 560 1995 5/2007
W1 MAM7-8519 W1/N27 Ø72,6xØ60,1 5/108/60,1 45 690 2100 5/2007
W1 MAM7-8519 W1/N22 Ø72,6xØ65,1 5/108/65,1 45 690 2100 5/2007
W1 MAM7-8519 W1/N25 Ø72,6xØ67,1 5/108/67,1 45 690 2100 5/2007
Y3 MAM7-8519 Y3/N26 Ø72,6xØ57,1 5/112/57,1 30 650 2100 5/2007
Y3 MAM7-8519 Y3/N26 Ø72,6xØ57,1 5/112/57,1 45 690 2100 5/2007
Y3 MAM7-8519 Y3/N24 Ø72,6xØ66,6 5/112/66,6 30 650 2100 5/2007
Y3 MAM7-8519 Y3/N24 Ø72,6xØ66,6 5/112/66,6 45 690 2100 5/2007
W4 MAM7-8519 W4/N29 Ø72,6xØ59,6 5/114,3/59,6 45 690 2100 5/2007
W4 MAM7-8519 W4/N27 Ø72,6xØ60,1 5/114,3/60,1 45 690 2100 5/2007
W4 MAM7-8519 W4/N21 Ø72,6xØ64,1 5/114,3/64,1 45 690 2100 5/2007
W4 MAM7-8519 W4/N23 Ø72,6xØ66,1 5/114,3/66,1 45 690 2100 5/2007
W4 MAM7-8519 W4/N25 Ø72,6xØ67,1 5/114,3/67,1 45 690 2100 5/2007
X10 MAM7-8519 X10/N40 Ø76,9xØ72,6 5/120/72,6 20 690 2100 5/2007
W5 MAM7-8519 W5/ohne Ring 5/120/72,6 35 650 2100 5/2007
X10 MAM7-8519 X10/N41 Ø76,9xØ74,1 5/120/74,1 20 690 2100 5/2007
Kennzeichnung
Herstellerzeichen -
Radtyp und Ausführung MAM7-8519 (s.o.)
Radgröße 8,5Jx19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen LZ
Herkunftsmerkmal -
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 05-0987-A00-V03
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM7-8519
Hersteller Bay-Wheels GmbH

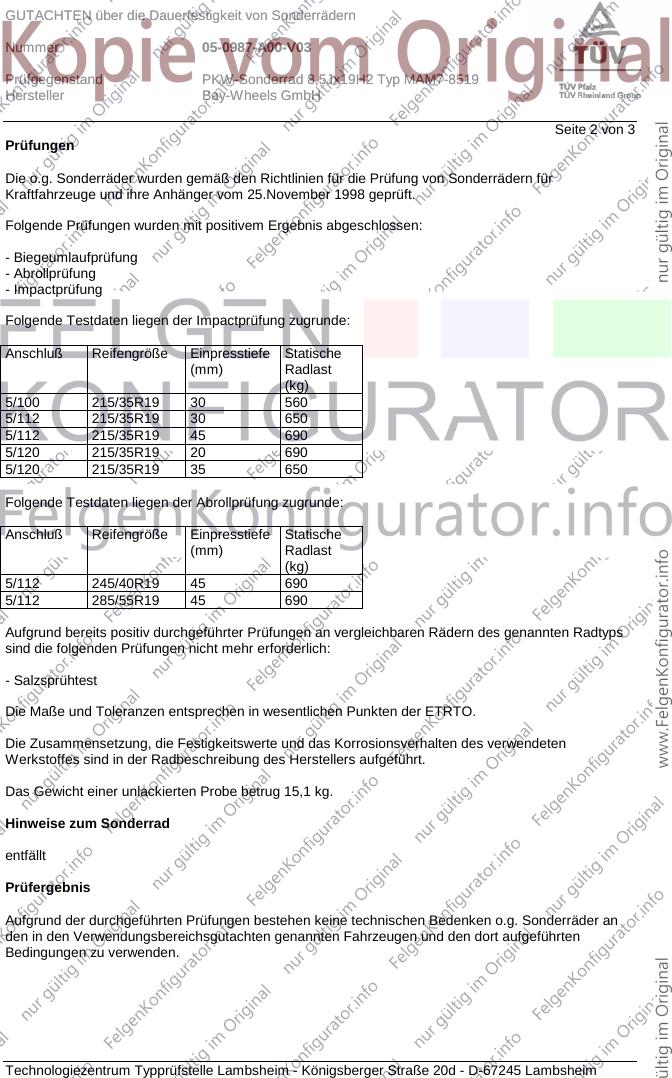

Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/100 215/35R19 30 560
5/112 215/35R19 30 650
5/112 215/35R19 45 690
5/120 215/35R19 20 690
5/120 215/35R19 35 650
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/112 245/40R19 45 690
5/112 285/55R19 45 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 15,1 kg.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 05-0987-A00-V03
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM7-8519
Hersteller Bay-Wheels GmbH
Seite 3 von 3
Anlagen
Beschreibung - 30.05.2005
Radzeichnung DJ-382859 22.11.2004
Beschreibung - 18.08.2008
Radzeichnung MAM7-8519 07.02.2006
Das Gutachten umfaßt Blatt 1 bis 3.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 1.September 2008
Messemer 00126500.DOC
