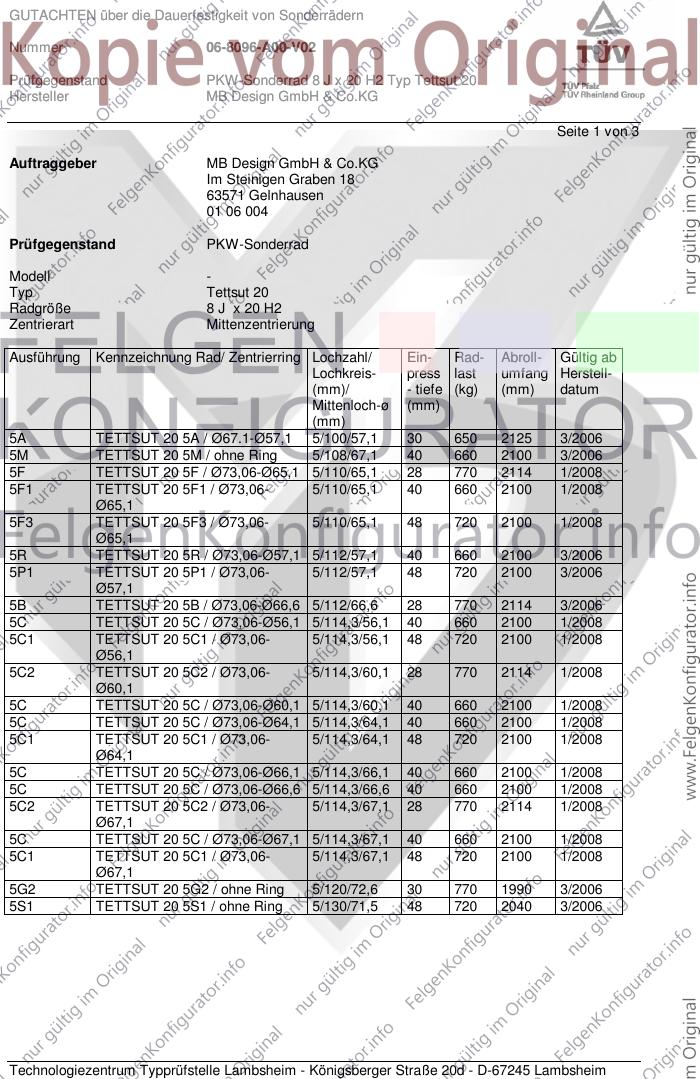

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 06-8096-A00-V02
Prüfgegenstand PKW-Sonderrad 8 J x 20 H2 Typ Tettsut 20
Hersteller MB Design GmbH & Co.KG
Seite 1 von 3
Auftraggeber MB Design GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
01 06 004
Prüfgegenstand PKW-Sonderrad
Modell -
Typ Tettsut 20
Radgröße 8 J x 20 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5A TETTSUT 20 5A / Ø67.1-Ø57,1 5/100/57,1 30 650 2125 3/2006
5M TETTSUT 20 5M / ohne Ring 5/108/67,1 40 660 2100 3/2006
5F TETTSUT 20 5F / Ø73,06-Ø65,1 5/110/65,1 28 770 2114 1/2008
5F1 TETTSUT 20 5F1 / Ø73,06- 5/110/65,1 40 660 2100 1/2008
Ø65,1
5F3 TETTSUT 20 5F3 / Ø73,06- 5/110/65,1 48 720 2100 1/2008
Ø65,1
5R TETTSUT 20 5R / Ø73,06-Ø57,1 5/112/57,1 40 660 2100 3/2006
5P1 TETTSUT 20 5P1 / Ø73,06- 5/112/57,1 48 720 2100 3/2006
Ø57,1
5B TETTSUT 20 5B / Ø73,06-Ø66,6 5/112/66,6 28 770 2114 3/2006
5C TETTSUT 20 5C / Ø73,06-Ø56,1 5/114,3/56,1 40 660 2100 1/2008
5C1 TETTSUT 20 5C1 / Ø73,06- 5/114,3/56,1 48 720 2100 1/2008
Ø56,1
5C2 TETTSUT 20 5C2 / Ø73,06- 5/114,3/60,1 28 770 2114 1/2008
Ø60,1
5C TETTSUT 20 5C / Ø73,06-Ø60,1 5/114,3/60,1 40 660 2100 1/2008
5C TETTSUT 20 5C / Ø73,06-Ø64,1 5/114,3/64,1 40 660 2100 1/2008
5C1 TETTSUT 20 5C1 / Ø73,06- 5/114,3/64,1 48 720 2100 1/2008
Ø64,1
5C TETTSUT 20 5C / Ø73,06-Ø66,1 5/114,3/66,1 40 660 2100 1/2008
5C TETTSUT 20 5C / Ø73,06-Ø66,6 5/114,3/66,6 40 660 2100 1/2008
5C2 TETTSUT 20 5C2 / Ø73,06- 5/114,3/67,1 28 770 2114 1/2008
Ø67,1
5C TETTSUT 20 5C / Ø73,06-Ø67,1 5/114,3/67,1 40 660 2100 1/2008
5C1 TETTSUT 20 5C1 / Ø73,06- 5/114,3/67,1 48 720 2100 1/2008
Ø67,1
5G2 TETTSUT 20 5G2 / ohne Ring 5/120/72,6 30 770 1990 3/2006
5S1 TETTSUT 20 5S1 / ohne Ring 5/130/71,5 48 720 2040 3/2006
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 06-8096-A00-V02
Prüfgegenstand PKW-Sonderrad 8 J x 20 H2 Typ Tettsut 20
Hersteller MB Design GmbH & Co.KG
Seite 2 von 3
Kennzeichnung
Herstellerzeichen Eta Beta
Radtyp und Ausführung Tettsut 20 ...(s.o.)
Radgröße 8 J x 20 H2
Einpreßtiefe ET ...(s.o.)
Gießereikennzeichen -
Herkunftsmerkmal Made in Italy
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/100 225/30R20 30 650
5/108 225/30R20 40 770
5/112 225/30R20 48 770
5/130 225/30R20 48 770
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/112 275/40R20 48 770
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 06-8096-A00-V02
Prüfgegenstand PKW-Sonderrad 8 J x 20 H2 Typ Tettsut 20
Hersteller MB Design GmbH & Co.KG
Seite 3 von 3
Das Gewicht einer unlackierten Probe betrug 14,6 kg.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 25.07.2006
Radzeichnung EB.258.00.L16 12.06.2006
mit Änderung vom 13.02.2008
Radzeichnung EB.258.00.L16 All.A 12.06.2006
mit Änderung vom 13.02.2008
Beschreibung - 10.03.2008
Radzeichnung EB.258.00.L16 All.B 12.06.2006
mit Änderung vom 13.02.2008
Das Gutachten umfaßt Blatt 1 bis 3.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 25.März 2008
Garrecht 00120717.DOC
