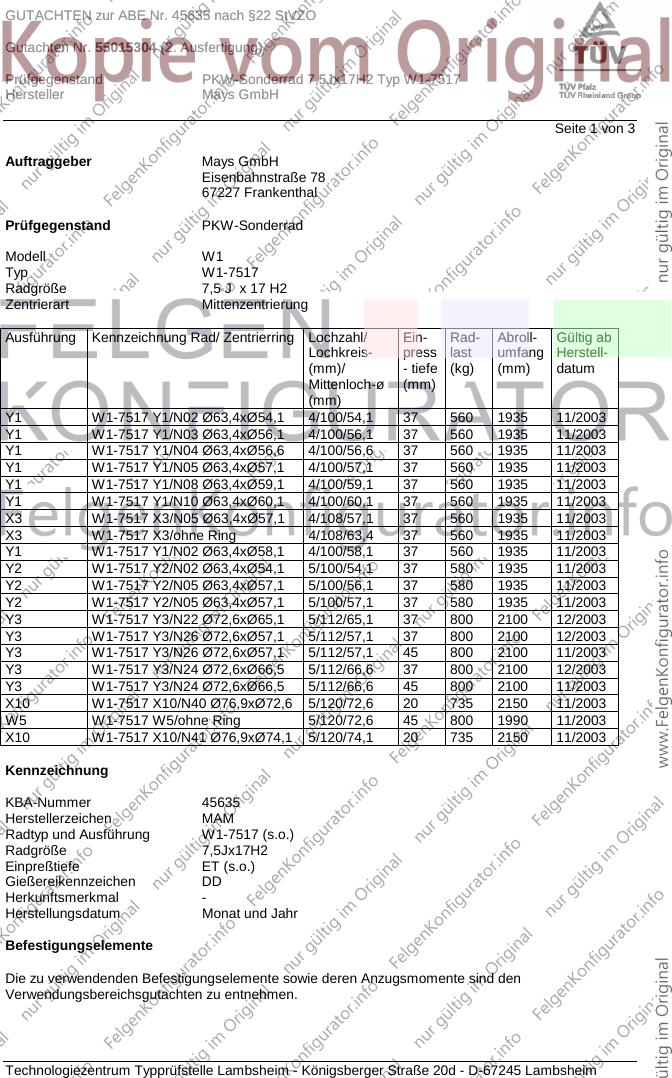

GUTACHTEN zur ABE Nr. 45635 nach §22 StVZO
Gutachten Nr. 55015304 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ W1-7517
Hersteller Mays GmbH
Seite 1 von 3
Auftraggeber Mays GmbH
Eisenbahnstraße 78
67227 Frankenthal
Prüfgegenstand PKW-Sonderrad
Modell W1
Typ W1-7517
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y1 W1-7517 Y1/N02 Ø63,4xØ54,1 4/100/54,1 37 560 1935 11/2003
Y1 W1-7517 Y1/N03 Ø63,4xØ56,1 4/100/56,1 37 560 1935 11/2003
Y1 W1-7517 Y1/N04 Ø63,4xØ56,6 4/100/56,6 37 560 1935 11/2003
Y1 W1-7517 Y1/N05 Ø63,4xØ57,1 4/100/57,1 37 560 1935 11/2003
Y1 W1-7517 Y1/N08 Ø63,4xØ59,1 4/100/59,1 37 560 1935 11/2003
Y1 W1-7517 Y1/N10 Ø63,4xØ60,1 4/100/60,1 37 560 1935 11/2003
X3 W1-7517 X3/N05 Ø63,4xØ57,1 4/108/57,1 37 560 1935 11/2003
X3 W1-7517 X3/ohne Ring 4/108/63,4 37 560 1935 11/2003
Y1 W1-7517 Y1/N02 Ø63,4xØ58,1 4/100/58,1 37 560 1935 11/2003
Y2 W1-7517 Y2/N02 Ø63,4xØ54,1 5/100/54,1 37 580 1935 11/2003
Y2 W1-7517 Y2/N05 Ø63,4xØ57,1 5/100/56,1 37 580 1935 11/2003
Y2 W1-7517 Y2/N05 Ø63,4xØ57,1 5/100/57,1 37 580 1935 11/2003
Y3 W1-7517 Y3/N22 Ø72,6xØ65,1 5/112/65,1 37 800 2100 12/2003
Y3 W1-7517 Y3/N26 Ø72,6xØ57,1 5/112/57,1 37 800 2100 12/2003
Y3 W1-7517 Y3/N26 Ø72,6xØ57,1 5/112/57,1 45 800 2100 11/2003
Y3 W1-7517 Y3/N24 Ø72,6xØ66,5 5/112/66,6 37 800 2100 12/2003
Y3 W1-7517 Y3/N24 Ø72,6xØ66,5 5/112/66,6 45 800 2100 11/2003
X10 W1-7517 X10/N40 Ø76,9xØ72,6 5/120/72,6 20 735 2150 11/2003
W5 W1-7517 W5/ohne Ring 5/120/72,6 45 800 1990 11/2003
X10 W1-7517 X10/N41 Ø76,9xØ74,1 5/120/74,1 20 735 2150 11/2003
Kennzeichnung
KBA-Nummer 45635
Herstellerzeichen MAM
Radtyp und Ausführung W1-7517 (s.o.)
Radgröße 7,5Jx17H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen DD
Herkunftsmerkmal -
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

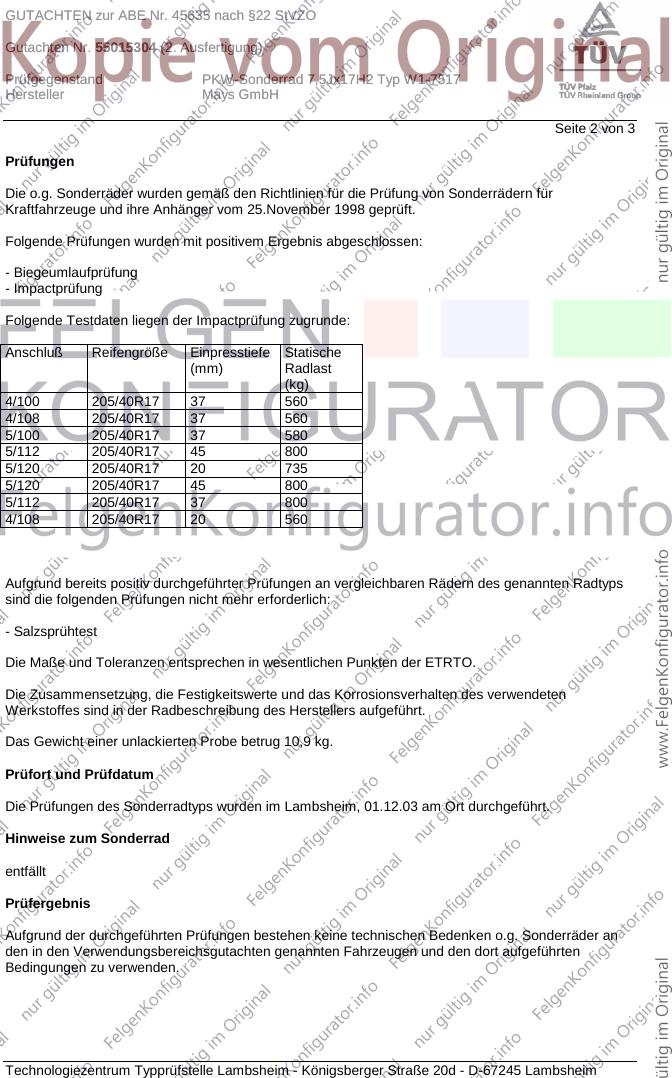

GUTACHTEN zur ABE Nr. 45635 nach §22 StVZO
Gutachten Nr. 55015304 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ W1-7517
Hersteller Mays GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
4/100 205/40R17 37 560
4/108 205/40R17 37 560
5/100 205/40R17 37 580
5/112 205/40R17 45 800
5/120 205/40R17 20 735
5/120 205/40R17 45 800
5/112 205/40R17 37 800
4/108 205/40R17 20 560
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,9 kg.
Prüfort und Prüfdatum
Die Prüfungen des Sonderradtyps wurden im Lambsheim, 01.12.03 am Ort durchgeführt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

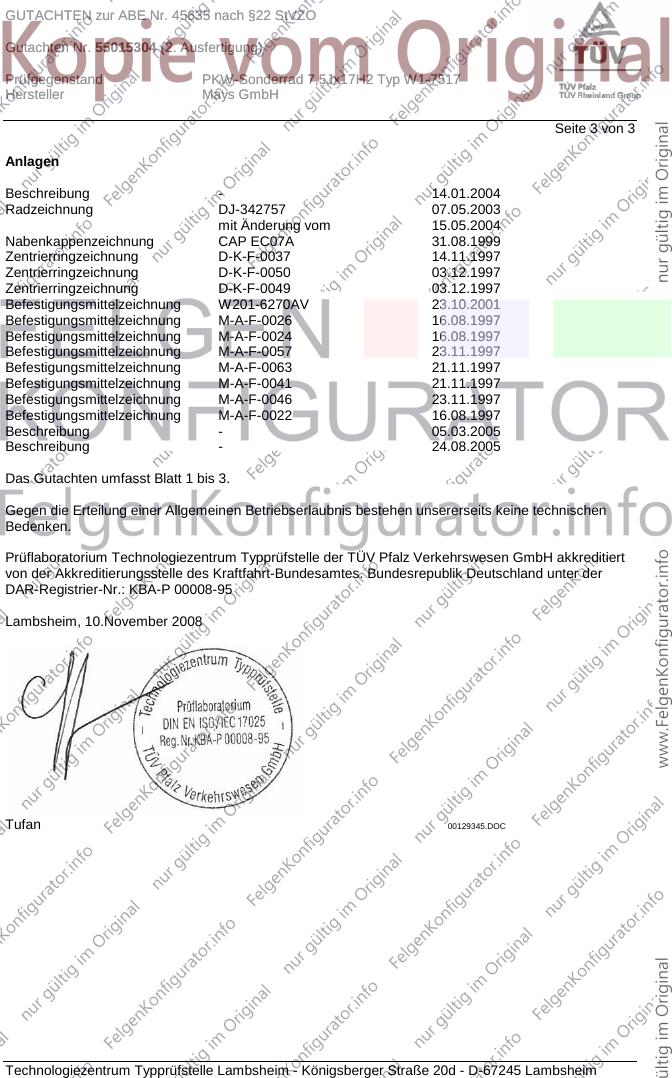

GUTACHTEN zur ABE Nr. 45635 nach §22 StVZO
Gutachten Nr. 55015304 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ W1-7517
Hersteller Mays GmbH
Seite 3 von 3
Anlagen
Beschreibung - 14.01.2004
Radzeichnung DJ-342757 07.05.2003
mit Änderung vom 15.05.2004
Nabenkappenzeichnung CAP EC07A 31.08.1999
Zentrierringzeichnung D-K-F-0037 14.11.1997
Zentrierringzeichnung D-K-F-0050 03.12.1997
Zentrierringzeichnung D-K-F-0049 03.12.1997
Befestigungsmittelzeichnung W201-6270AV 23.10.2001
Befestigungsmittelzeichnung M-A-F-0026 16.08.1997
Befestigungsmittelzeichnung M-A-F-0024 16.08.1997
Befestigungsmittelzeichnung M-A-F-0057 23.11.1997
Befestigungsmittelzeichnung M-A-F-0063 21.11.1997
Befestigungsmittelzeichnung M-A-F-0041 21.11.1997
Befestigungsmittelzeichnung M-A-F-0046 23.11.1997
Befestigungsmittelzeichnung M-A-F-0022 16.08.1997
Beschreibung - 05.03.2005
Beschreibung - 24.08.2005
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 10.November 2008
Tufan 00129345.DOC
