GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 09-0924-A00-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Hersteller Bay-Wheels GmbH

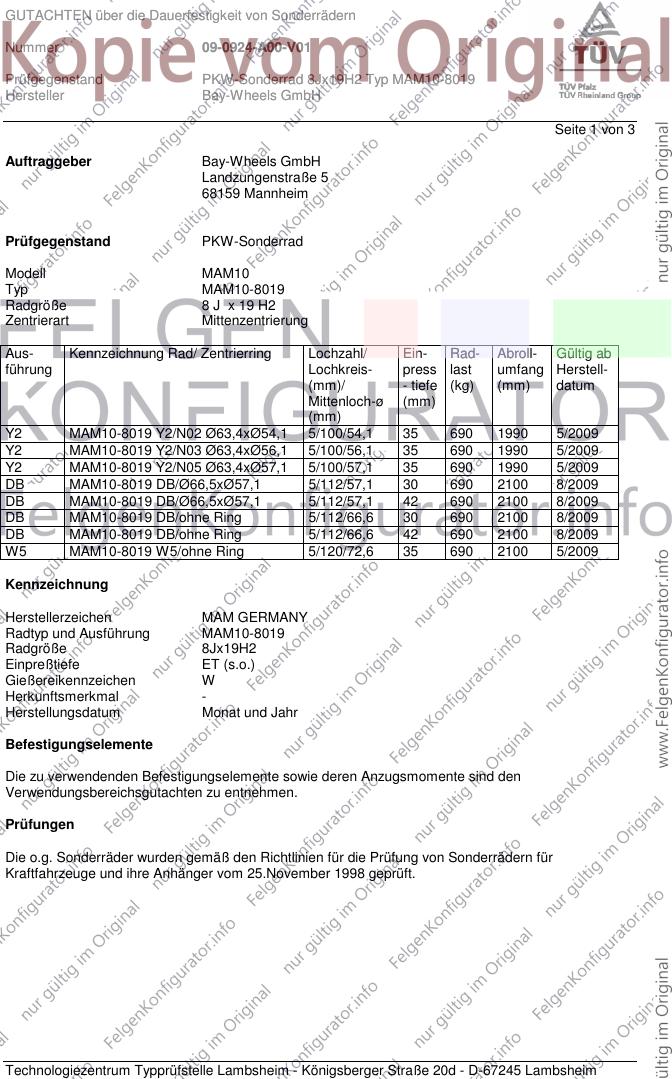

Seite 1 von 3
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MAM10
Typ MAM10-8019
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y2 MAM10-8019 Y2/N02 Ø63,4xØ54,1 5/100/54,1 35 690 1990 5/2009
Y2 MAM10-8019 Y2/N03 Ø63,4xØ56,1 5/100/56,1 35 690 1990 5/2009
Y2 MAM10-8019 Y2/N05 Ø63,4xØ57,1 5/100/57,1 35 690 1990 5/2009
DB MAM10-8019 DB/Ø66,5xØ57,1 5/112/57,1 30 690 2100 8/2009
DB MAM10-8019 DB/Ø66,5xØ57,1 5/112/57,1 42 690 2100 8/2009
DB MAM10-8019 DB/ohne Ring 5/112/66,6 30 690 2100 8/2009
DB MAM10-8019 DB/ohne Ring 5/112/66,6 42 690 2100 8/2009
W5 MAM10-8019 W5/ohne Ring 5/120/72,6 35 690 2100 5/2009
Kennzeichnung
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM10-8019
Radgröße 8Jx19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen W
Herkunftsmerkmal -
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 09-0924-A00-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Hersteller Bay-Wheels GmbH

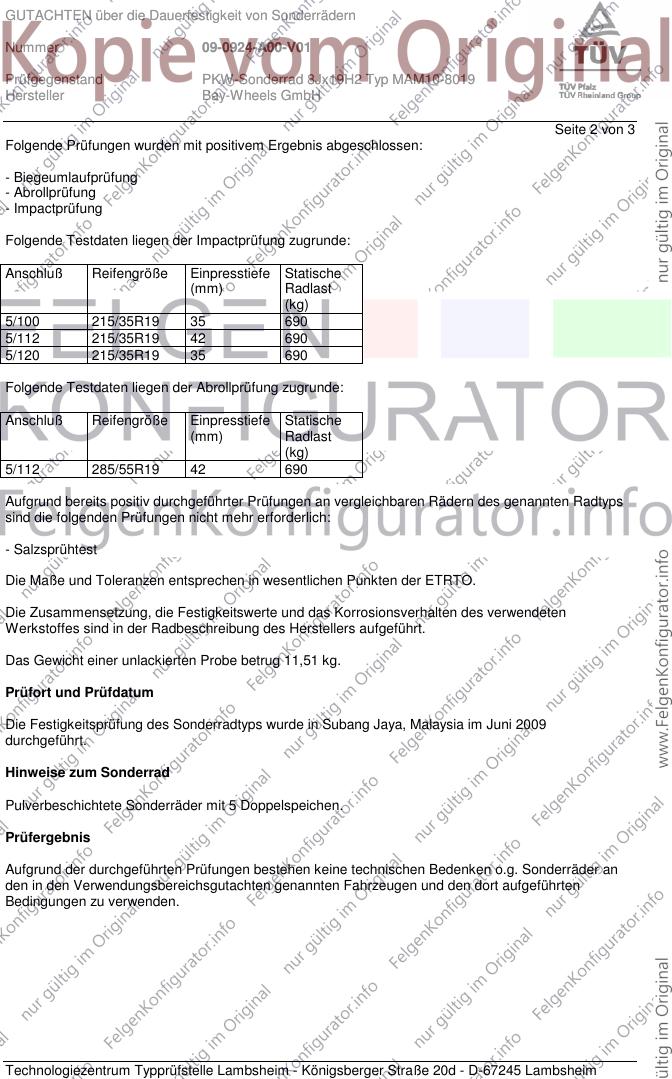

Seite 2 von 3
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/100 215/35R19 35 690
5/112 215/35R19 42 690
5/120 215/35R19 35 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/112 285/55R19 42 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,51 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia im Juni 2009
durchgeführt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 09-0924-A00-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Hersteller Bay-Wheels GmbH
Seite 3 von 3
Anlagen
Beschreibung - 01.07.2009
Radzeichnung MAM10-8019 16.05.2009
Radzeichnung MAM10-8019 25.05.2009
Das Gutachten umfasst Blatt 1 bis 3.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 31.August 2009
Messemer 00140961.DOC
