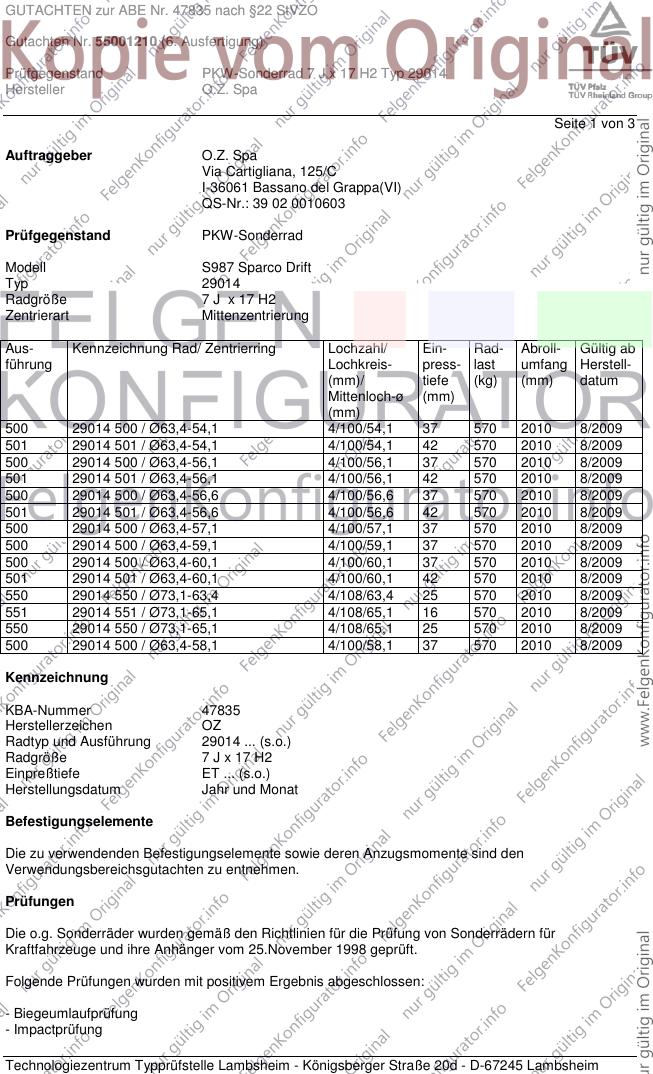

GUTACHTEN zur ABE Nr. 47835 nach §22 StVZO
Gutachten Nr. 55001210 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29014
Hersteller O.Z. Spa
Seite 1 von 3
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell S987 Sparco Drift
Typ 29014
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
500 29014 500 / Ø63,4-54,1 4/100/54,1 37 570 2010 8/2009
501 29014 501 / Ø63,4-54,1 4/100/54,1 42 570 2010 8/2009
500 29014 500 / Ø63,4-56,1 4/100/56,1 37 570 2010 8/2009
501 29014 501 / Ø63,4-56,1 4/100/56,1 42 570 2010 8/2009
500 29014 500 / Ø63,4-56,6 4/100/56,6 37 570 2010 8/2009
501 29014 501 / Ø63,4-56,6 4/100/56,6 42 570 2010 8/2009
500 29014 500 / Ø63,4-57,1 4/100/57,1 37 570 2010 8/2009
500 29014 500 / Ø63,4-59,1 4/100/59,1 37 570 2010 8/2009
500 29014 500 / Ø63,4-60,1 4/100/60,1 37 570 2010 8/2009
501 29014 501 / Ø63,4-60,1 4/100/60,1 42 570 2010 8/2009
550 29014 550 / Ø73,1-63,4 4/108/63,4 25 570 2010 8/2009
551 29014 551 / Ø73,1-65,1 4/108/65,1 16 570 2010 8/2009
550 29014 550 / Ø73,1-65,1 4/108/65,1 25 570 2010 8/2009
500 29014 500 / Ø63,4-58,1 4/100/58,1 37 570 2010 8/2009
Kennzeichnung
KBA-Nummer 47835
Herstellerzeichen OZ
Radtyp und Ausführung 29014 ... (s.o.)
Radgröße 7 J x 17 H2
Einpreßtiefe ET ... (s.o.)
Herstellungsdatum Jahr und Monat
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

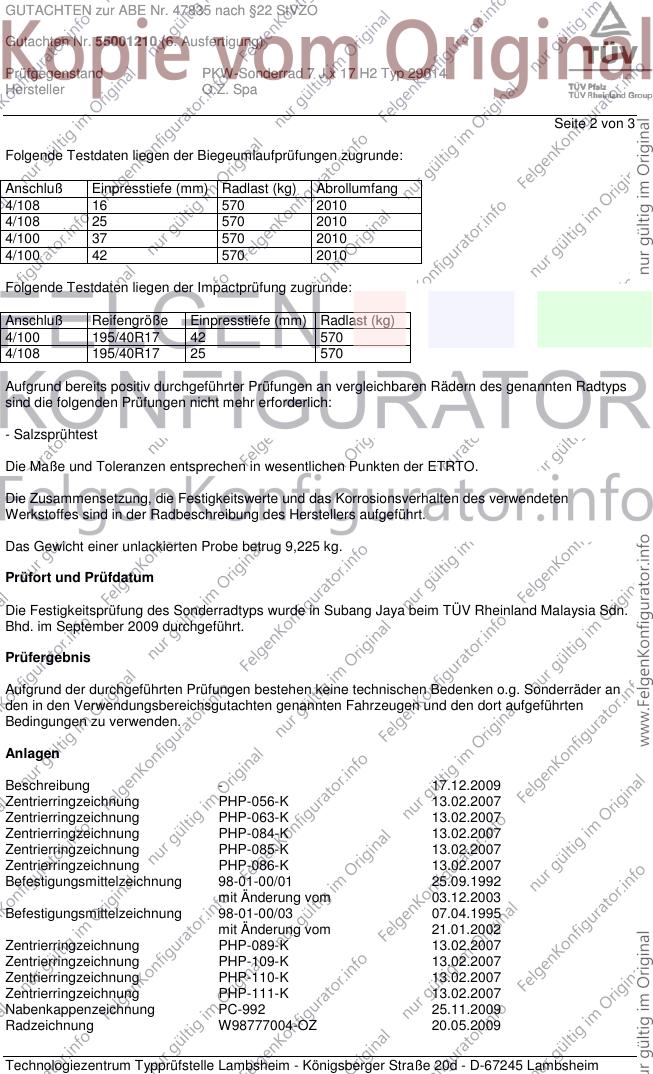

GUTACHTEN zur ABE Nr. 47835 nach §22 StVZO
Gutachten Nr. 55001210 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29014
Hersteller O.Z. Spa
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfungen zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/108 16 570 2010
4/108 25 570 2010
4/100 37 570 2010
4/100 42 570 2010
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100 195/40R17 42 570
4/108 195/40R17 25 570
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,225 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. im September 2009 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 17.12.2009
Zentrierringzeichnung PHP-056-K 13.02.2007
Zentrierringzeichnung PHP-063-K 13.02.2007
Zentrierringzeichnung PHP-084-K 13.02.2007
Zentrierringzeichnung PHP-085-K 13.02.2007
Zentrierringzeichnung PHP-086-K 13.02.2007
Befestigungsmittelzeichnung 98-01-00/01 25.09.1992
mit Änderung vom 03.12.2003
Befestigungsmittelzeichnung 98-01-00/03 07.04.1995
mit Änderung vom 21.01.2002
Zentrierringzeichnung PHP-089-K 13.02.2007
Zentrierringzeichnung PHP-109-K 13.02.2007
Zentrierringzeichnung PHP-110-K 13.02.2007
Zentrierringzeichnung PHP-111-K 13.02.2007
Nabenkappenzeichnung PC-992 25.11.2009
Radzeichnung W98777004-OZ 20.05.2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

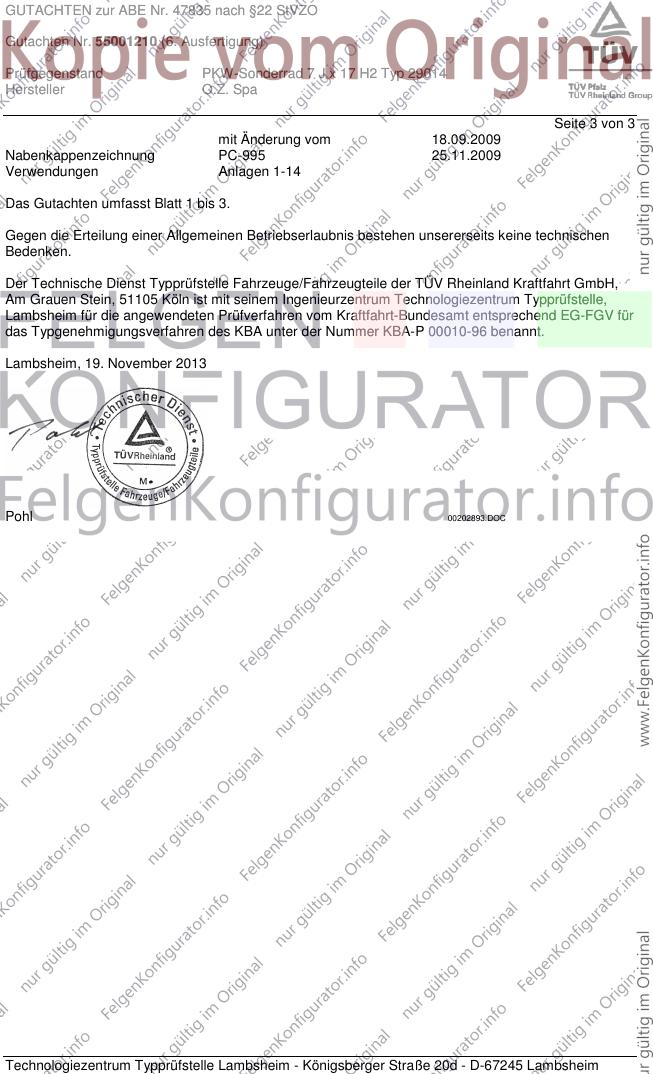

GUTACHTEN zur ABE Nr. 47835 nach §22 StVZO
Gutachten Nr. 55001210 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 29014
Hersteller O.Z. Spa
Seite 3 von 3
mit Änderung vom 18.09.2009
Nabenkappenzeichnung PC-995 25.11.2009
Verwendungen Anlagen 1-14
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. November 2013
Pohl 00202893.DOC
