G-Zl.: 10-TAAP-1410/AB
D-Nr.: 393281/0000
TÜV AUSTRIA
AUTOMOTIVE GMBH
Prüfbericht
Geschäftsstelle:
Deutschstraße 10
10-TAAP-1410/AB 1230 Wien
Telefon:
+43(0)1 610 91-0
Fax: DW 6555
gemäß der Richtlinie für die Prüfung von automotive@tuv.at
Sonderrädern für KFZ und ihre Anhänger
BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S 1377 Ansprechpartner:
Dipl.-Ing. Christian
ABEL
DW 6470
ab@tuv.at
TÜV ®
Name und Anschrift : TÜV AUSTRIA AUTOMOTIVE GMBH
des Technischen Dienstes Deutschstraße 10
A-1230 Wien Prüfstelle,
Überwachungsstelle,
Technischer Dienst
(KBA)
Geschäftsführung:
Name und Anschrift : Volker Schmidt GmbH Dipl.-Ing. Walter
des Auftraggebers Efeustraße 19 BUSSEK
23795 Bad Segeberg Mag. Christoph
WENNINGER
DEUTSCHLAND
Sitz:
Krugerstraße 16
1015 Wien/Österreich
Prüfgegenstand : Leichtmetall-Sonderrad einteilig weitere
Geschäftsstellen:
LK: 105; 108; 110; 112; 114,3; 115; Bludenz, Lauterach,
Marz und Filderstadt
120; 130
(D)
Typ: TAM3179
Größe: 8J x 20H2 Firmenbuchgericht/
-nummer:
Wien / FN 288473 a
Bankverbindungen:
BA CA 52949001084
IBAN
AT121200052949001
084
BIC BKAUATWW
RZB 001-04.093.266
IBAN
AT593100000104093
266
BIC RZBAATWW
UID ATU 63237036
DVR 3002479
Seite 1 von 6
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 10-TAAP-1410/AB

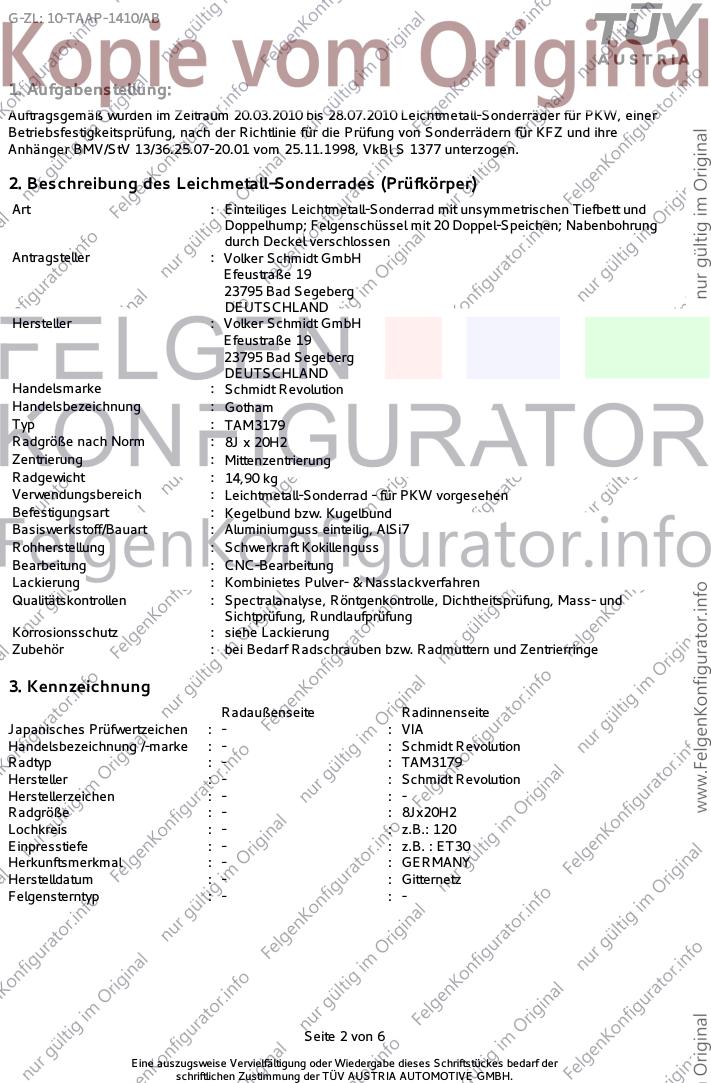

1. Aufgabenstellung:
Auftragsgemäß wurden im Zeitraum 20.03.2010 bis 28.07.2010 Leichtmetall-Sonderräder für PKW, einer
Betriebsfestigkeitsprüfung, nach der Richtlinie für die Prüfung von Sonderrädern für KFZ und ihre
Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S 1377 unterzogen.
2. Beschreibung des Leichmetall-Sonderrades (Prüfkörper)
Art : Einteiliges Leichtmetall-Sonderrad mit unsymmetrischen Tiefbett und
Doppelhump; Felgenschüssel mit 20 Doppel-Speichen; Nabenbohrung
durch Deckel verschlossen
Antragsteller : Volker Schmidt GmbH
Efeustraße 19
23795 Bad Segeberg
DEUTSCHLAND
Hersteller : Volker Schmidt GmbH
Efeustraße 19
23795 Bad Segeberg
DEUTSCHLAND
Handelsmarke : Schmidt Revolution
Handelsbezeichnung : Gotham
Typ : TAM3179
Radgröße nach Norm : 8J x 20H2
Zentrierung : Mittenzentrierung
Radgewicht : 14,90 kg
Verwendungsbereich : Leichtmetall-Sonderrad - für PKW vorgesehen
Befestigungsart : Kegelbund bzw. Kugelbund
Basiswerkstoff/Bauart : Aluminiumguss einteilig, AlSi7
Rohherstellung : Schwerkraft Kokillenguss
Bearbeitung : CNC-Bearbeitung
Lackierung : Kombinietes Pulver- & Nasslackverfahren
Qualitätskontrollen : Spectralanalyse, Röntgenkontrolle, Dichtheitsprüfung, Mass- und
Sichtprüfung, Rundlaufprüfung
Korrosionsschutz : siehe Lackierung
Zubehör : bei Bedarf Radschrauben bzw. Radmuttern und Zentrierringe
3. Kennzeichnung
Radaußenseite Radinnenseite
Japanisches Prüfwertzeichen : - : VIA
Handelsbezeichnung /-marke : - : Schmidt Revolution
Radtyp : - : TAM3179
Hersteller : - : Schmidt Revolution
Herstellerzeichen : - : -
Radgröße : - : 8Jx20H2
Lochkreis : - : z.B.: 120
Einpresstiefe : - : z.B. : ET30
Herkunftsmerkmal : - : GERMANY
Herstelldatum : - : Gitternetz
Felgensterntyp : - : -
Seite 2 von 6
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 10-TAAP-1410/AB

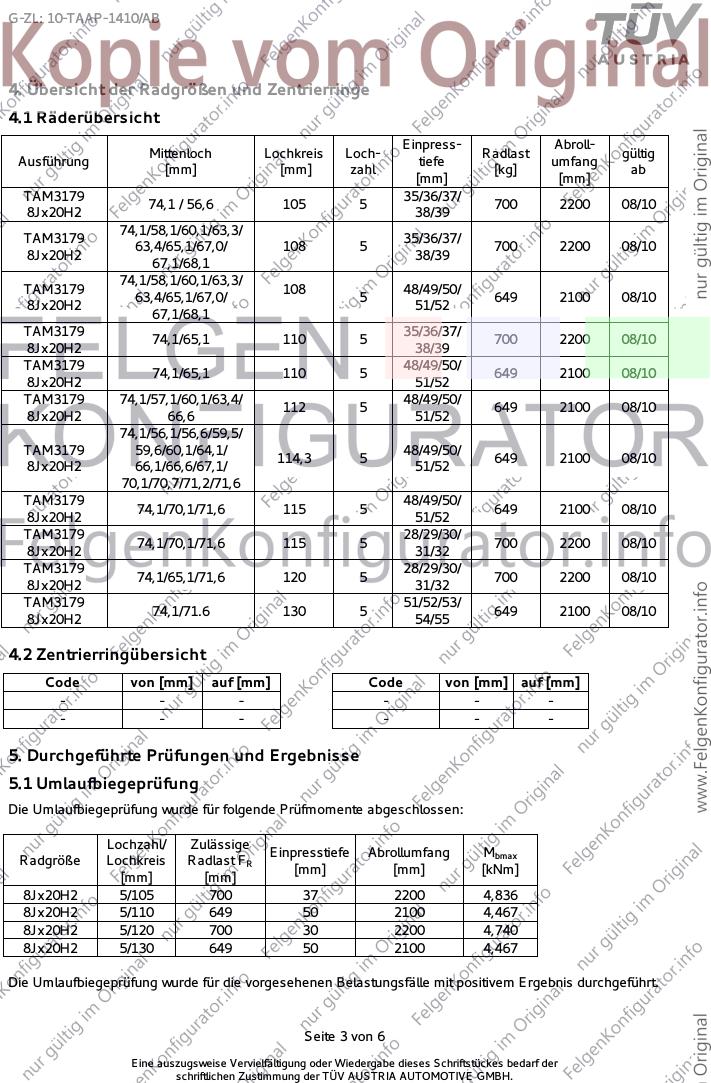

4. Übersicht der Radgrößen und Zentrierringe
4.1 Räderübersicht
Einpress- Abroll-
Mittenloch Lochkreis Loch- Radlast gültig
Ausführung tiefe umfang
[mm] [mm] zahl [kg] ab
[mm] [mm]
TAM3179 35/36/37/
74,1 / 56,6 105 5 700 2200 08/10
8Jx20H2 38/39
74,1/58,1/60,1/63,3/
TAM3179 35/36/37/
63,4/65,1/67,0/ 108 5 700 2200 08/10
8Jx20H2 38/39
67,1/68,1
74,1/58,1/60,1/63,3/
TAM3179 108 48/49/50/
63,4/65,1/67,0/ 5 649 2100 08/10
8Jx20H2 51/52
67,1/68,1
TAM3179 35/36/37/
74,1/65,1 110 5 700 2200 08/10
8Jx20H2 38/39
TAM3179 48/49/50/
74,1/65,1 110 5 649 2100 08/10
8Jx20H2 51/52
TAM3179 74,1/57,1/60,1/63,4/ 48/49/50/
112 5 649 2100 08/10
8Jx20H2 66,6 51/52
74,1/56,1/56,6/59,5/
TAM3179 59,6/60,1/64,1/ 48/49/50/
114,3 5 649 2100 08/10
8Jx20H2 66,1/66,6/67,1/ 51/52
70,1/70,7/71,2/71,6
TAM3179 48/49/50/
74,1/70,1/71,6 115 5 649 2100 08/10
8Jx20H2 51/52
TAM3179 28/29/30/
74,1/70,1/71,6 115 5 700 2200 08/10
8Jx20H2 31/32
TAM3179 28/29/30/
74,1/65,1/71,6 120 5 700 2200 08/10
8Jx20H2 31/32
TAM3179 51/52/53/
74,1/71.6 130 5 649 2100 08/10
8Jx20H2 54/55
4.2 Zentrierringübersicht
Code von [mm] auf [mm] Code von [mm] auf [mm]
- - - - - -
- - - - - -
5. Durchgeführte Prüfungen und Ergebnisse
5.1 Umlaufbiegeprüfung
Die Umlaufbiegeprüfung wurde für folgende Prüfmomente abgeschlossen:
Lochzahl/ Zulässige
Einpresstiefe Abrollumfang Mbmax
Radgröße Lochkreis Radlast FR
[mm] [mm] [kNm]
[mm] [mm]
8Jx20H2 5/105 700 37 2200 4,836
8Jx20H2 5/110 649 50 2100 4,467
8Jx20H2 5/120 700 30 2200 4,740
8Jx20H2 5/130 649 50 2100 4,467
Die Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis durchgeführt.
Seite 3 von 6
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 10-TAAP-1410/AB

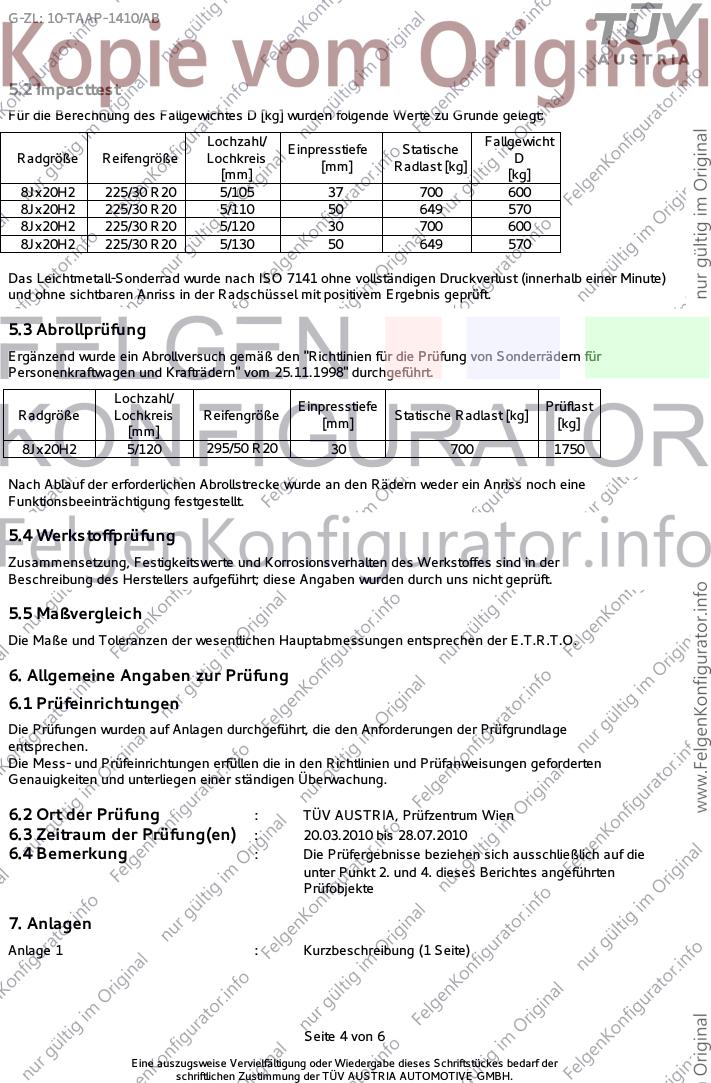

5.2 Impacttest
Für die Berechnung des Fallgewichtes D [kg] wurden folgende Werte zu Grunde gelegt:
Lochzahl/ Fallgewicht
Einpresstiefe Statische
Radgröße Reifengröße Lochkreis D
[mm] Radlast [kg]
[mm] [kg]
8Jx20H2 225/30 R20 5/105 37 700 600
8Jx20H2 225/30 R20 5/110 50 649 570
8Jx20H2 225/30 R20 5/120 30 700 600
8Jx20H2 225/30 R20 5/130 50 649 570
Das Leichtmetall-Sonderrad wurde nach ISO 7141 ohne vollständigen Druckverlust (innerhalb einer Minute)
und ohne sichtbaren Anriss in der Radschüssel mit positivem Ergebnis geprüft.
5.3 Abrollprüfung
Ergänzend wurde ein Abrollversuch gemäß den "Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern" vom 25.11.1998" durchgeführt.
Lochzahl/
Einpresstiefe Prüflast
Radgröße Lochkreis Reifengröße Statische Radlast [kg]
[mm] [kg]
[mm]
8Jx20H2 5/120 295/50 R20 30 700 1750
Nach Ablauf der erforderlichen Abrollstrecke wurde an den Rädern weder ein Anriss noch eine
Funktionsbeeinträchtigung festgestellt.
5.4 Werkstoffprüfung
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der
Beschreibung des Herstellers aufgeführt; diese Angaben wurden durch uns nicht geprüft.
5.5 Maßvergleich
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.
6. Allgemeine Angaben zur Prüfung
6.1 Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage
entsprechen.
Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien und Prüfanweisungen geforderten
Genauigkeiten und unterliegen einer ständigen Überwachung.
6.2 Ort der Prüfung : TÜV AUSTRIA, Prüfzentrum Wien
6.3 Zeitraum der Prüfung(en) : 20.03.2010 bis 28.07.2010
6.4 Bemerkung : Die Prüfergebnisse beziehen sich ausschließlich auf die
unter Punkt 2. und 4. dieses Berichtes angeführten
Prüfobjekte
7. Anlagen
Anlage 1 : Kurzbeschreibung (1 Seite)
Seite 4 von 6
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 10-TAAP-1410/AB

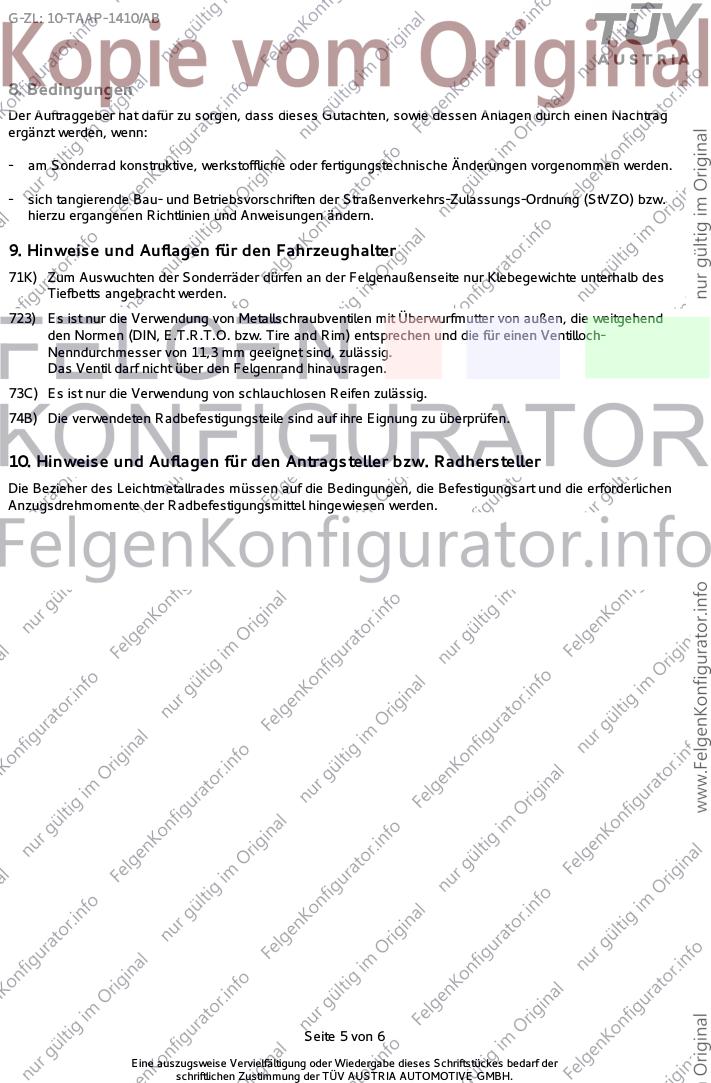

8. Bedingungen
Der Auftraggeber hat dafür zu sorgen, dass dieses Gutachten, sowie dessen Anlagen durch einen Nachtrag
ergänzt werden, wenn:
- am Sonderrad konstruktive, werkstoffliche oder fertigungstechnische Änderungen vorgenommen werden.
- sich tangierende Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw.
hierzu ergangenen Richtlinien und Anweisungen ändern.
9. Hinweise und Auflagen für den Fahrzeughalter
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend
den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-
Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74B) Die verwendeten Radbefestigungsteile sind auf ihre Eignung zu überprüfen.
10. Hinweise und Auflagen für den Antragsteller bzw. Radhersteller
Die Bezieher des Leichtmetallrades müssen auf die Bedingungen, die Befestigungsart und die erforderlichen
Anzugsdrehmomente der Radbefestigungsmittel hingewiesen werden.
Seite 5 von 6
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 10-TAAP-1410/AB
11. Sachverständige Beurteilung (Gutachten)
Das beschriebene Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42,
Dieser Prüfbericht kann als Unterlage für die Erstellung eines Teilegutachtens oder einer ABE verwendet
werden.
Aufgrund der Feststellungen, der durchgeführten Prüfungen und deren Ergebnisse erachten wir die
Verwendung des gegenständlichen Leichtmetallrades unter Einhaltung der jeweils angeführten Bedingungen
für geeignet.
Eine Kopie dieses Schriftstückes ist nur mit Originalstempel und Unterschrift des Antragstellers oder seines
Bevollmächtigten gültig.
Der Hersteller Volker Schmidt GmbH hat den Nachweis (Zertifikats Nr.: 98038, Zertifizierungsstelle der TÜV
Rheinland Kraftfahrt GmbH) erbracht, dass er ein Qualitätssicherungssystem gemäß Anlage XIX, Abschnitt 2
StVZO, unterhält.
Dieser Prüfbericht umfasst Seite 1 bis 6, sowie die unter Punkt 7 angeführten Anlagen und darf nur im vollen
Wortlaut vervielfältigt und weitergegeben werden.
Wien, am 10.08.2010
TÜV AUSTRIA AUTOMOTIVE GMBH
Akkreditiert von der Akkreditierungsstelle
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
KBA-P 00055-00
Der Zeichnungsberechtigte
(Dipl.-Ing. ABEL)
Seite 6 von 6
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.

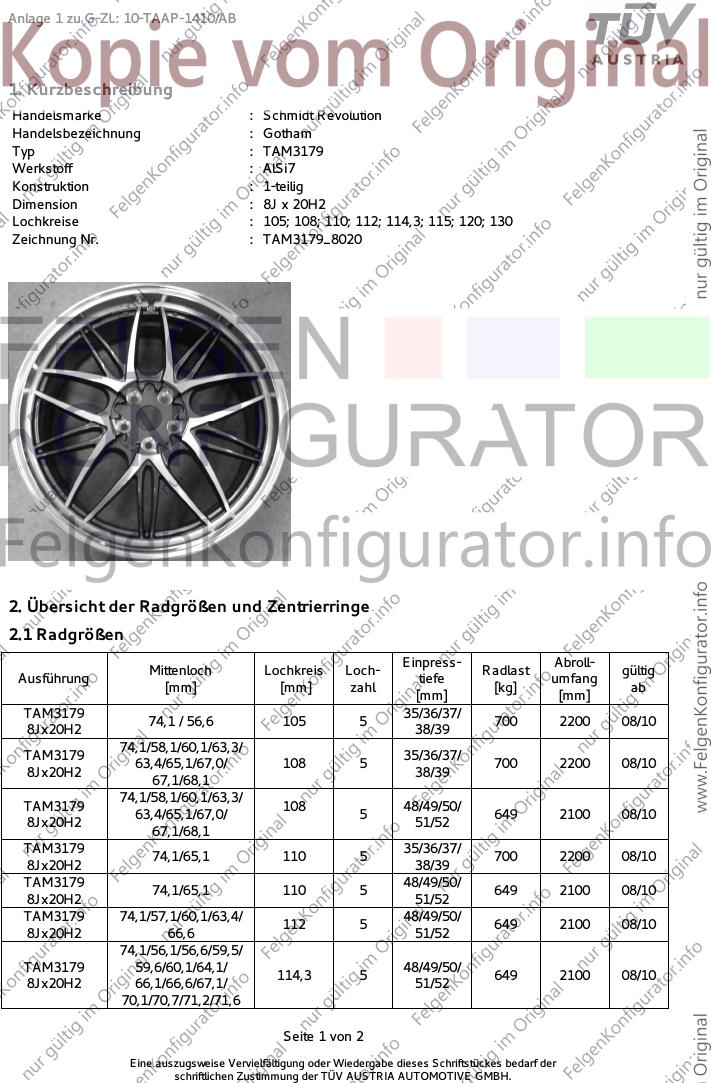

Anlage 1 zu G-Zl.: 10-TAAP-1410/AB
1. Kurzbeschreibung
Handelsmarke : Schmidt Revolution
Handelsbezeichnung : Gotham
Typ : TAM3179
Werkstoff : AlSi7
Konstruktion : 1-teilig
Dimension : 8J x 20H2
Lochkreise : 105; 108; 110; 112; 114,3; 115; 120; 130
Zeichnung Nr. : TAM3179_8020
2. Übersicht der Radgrößen und Zentrierringe
2.1 Radgrößen
Einpress- Abroll-
Mittenloch Lochkreis Loch- Radlast gültig
Ausführung tiefe umfang
[mm] [mm] zahl [kg] ab
[mm] [mm]
TAM3179 35/36/37/
74,1 / 56,6 105 5 700 2200 08/10
8Jx20H2 38/39
74,1/58,1/60,1/63,3/
TAM3179 35/36/37/
63,4/65,1/67,0/ 108 5 700 2200 08/10
8Jx20H2 38/39
67,1/68,1
74,1/58,1/60,1/63,3/
TAM3179 108 48/49/50/
63,4/65,1/67,0/ 5 649 2100 08/10
8Jx20H2 51/52
67,1/68,1
TAM3179 35/36/37/
74,1/65,1 110 5 700 2200 08/10
8Jx20H2 38/39
TAM3179 48/49/50/
74,1/65,1 110 5 649 2100 08/10
8Jx20H2 51/52
TAM3179 74,1/57,1/60,1/63,4/ 48/49/50/
112 5 649 2100 08/10
8Jx20H2 66,6 51/52
74,1/56,1/56,6/59,5/
TAM3179 59,6/60,1/64,1/ 48/49/50/
114,3 5 649 2100 08/10
8Jx20H2 66,1/66,6/67,1/ 51/52
70,1/70,7/71,2/71,6
Seite 1 von 2
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
G-Zl.: 10-TAAP-1410/AB
TAM3179 48/49/50/
74,1/70,1/71,6 115 5 649 2100 08/10
8Jx20H2 51/52
TAM3179 28/29/30/
74,1/70,1/71,6 115 5 700 2200 08/10
8Jx20H2 31/32
TAM3179 28/29/30/
74,1/65,1/71,6 120 5 700 2200 08/10
8Jx20H2 31/32
TAM3179 51/52/53/
74,1/71.6 130 5 649 2100 08/10
8Jx20H2 54/55
2.2 Zentrierringe
Code von [mm] auf [mm] Code von [mm] auf [mm]
- - - - - -
- - - - - -
Seite 2 von 2
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
