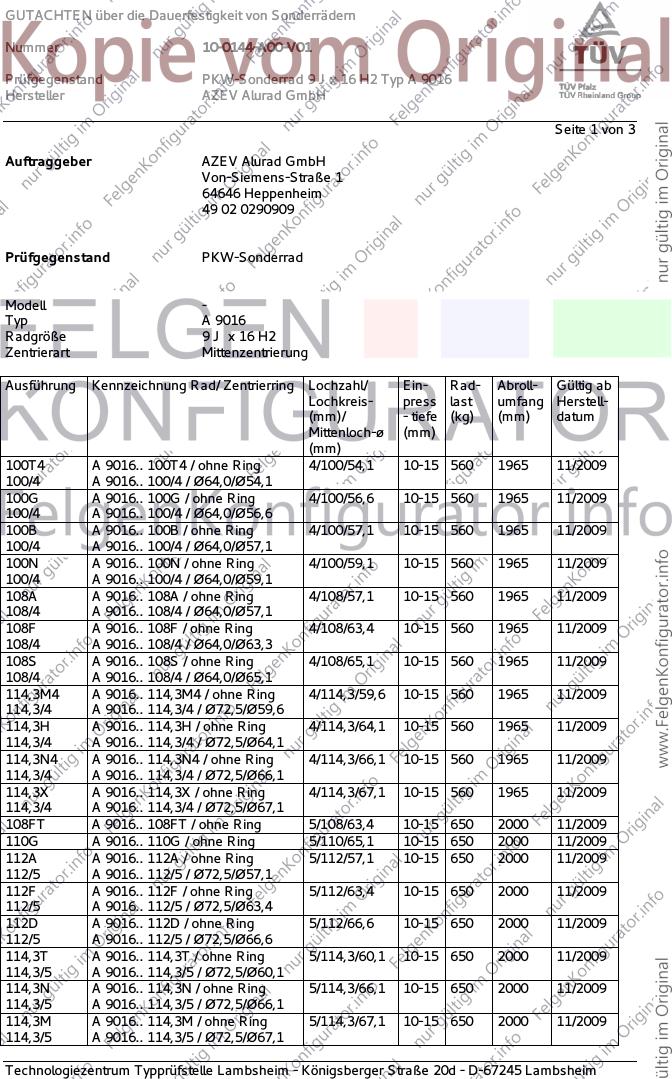

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 10-0144-A00-V01
Prüfgegenstand PKW-Sonderrad 9 J x 16 H2 Typ A 9016
Hersteller AZEV Alurad GmbH
Seite 1 von 3
Auftraggeber AZEV Alurad GmbH
Von-Siemens-Straße 1
64646 Heppenheim
49 02 0290909
Prüfgegenstand PKW-Sonderrad
Modell -
Typ A 9016
Radgröße 9 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
100T4 A 9016.. 100T4 / ohne Ring 4/100/54,1 10-15 560 1965 11/2009
100/4 A 9016.. 100/4 / Ø64,0/Ø54,1
100G A 9016.. 100G / ohne Ring 4/100/56,6 10-15 560 1965 11/2009
100/4 A 9016.. 100/4 / Ø64,0/Ø56,6
100B A 9016.. 100B / ohne Ring 4/100/57,1 10-15 560 1965 11/2009
100/4 A 9016.. 100/4 / Ø64,0/Ø57,1
100N A 9016.. 100N / ohne Ring 4/100/59,1 10-15 560 1965 11/2009
100/4 A 9016.. 100/4 / Ø64,0/Ø59,1
108A A 9016.. 108A / ohne Ring 4/108/57,1 10-15 560 1965 11/2009
108/4 A 9016.. 108/4 / Ø64,0/Ø57,1
108F A 9016.. 108F / ohne Ring 4/108/63,4 10-15 560 1965 11/2009
108/4 A 9016.. 108/4 / Ø64,0/Ø63,3
108S A 9016.. 108S / ohne Ring 4/108/65,1 10-15 560 1965 11/2009
108/4 A 9016.. 108/4 / Ø64,0/Ø65,1
114,3M4 A 9016.. 114,3M4 / ohne Ring 4/114,3/59,6 10-15 560 1965 11/2009
114,3/4 A 9016.. 114,3/4 / Ø72,5/Ø59,6
114,3H A 9016.. 114,3H / ohne Ring 4/114,3/64,1 10-15 560 1965 11/2009
114,3/4 A 9016.. 114,3/4 / Ø72,5/Ø64,1
114,3N4 A 9016.. 114,3N4 / ohne Ring 4/114,3/66,1 10-15 560 1965 11/2009
114,3/4 A 9016.. 114,3/4 / Ø72,5/Ø66,1
114,3X A 9016.. 114,3X / ohne Ring 4/114,3/67,1 10-15 560 1965 11/2009
114,3/4 A 9016.. 114,3/4 / Ø72,5/Ø67,1
108FT A 9016.. 108FT / ohne Ring 5/108/63,4 10-15 650 2000 11/2009
110G A 9016.. 110G / ohne Ring 5/110/65,1 10-15 650 2000 11/2009
112A A 9016.. 112A / ohne Ring 5/112/57,1 10-15 650 2000 11/2009
112/5 A 9016.. 112/5 / Ø72,5/Ø57,1
112F A 9016.. 112F / ohne Ring 5/112/63,4 10-15 650 2000 11/2009
112/5 A 9016.. 112/5 / Ø72,5/Ø63,4
112D A 9016.. 112D / ohne Ring 5/112/66,6 10-15 650 2000 11/2009
112/5 A 9016.. 112/5 / Ø72,5/Ø66,6
114,3T A 9016.. 114,3T / ohne Ring 5/114,3/60,1 10-15 650 2000 11/2009
114,3/5 A 9016.. 114,3/5 / Ø72,5/Ø60,1
114,3N A 9016.. 114,3N / ohne Ring 5/114,3/66,1 10-15 650 2000 11/2009
114,3/5 A 9016.. 114,3/5 / Ø72,5/Ø66,1
114,3M A 9016.. 114,3M / ohne Ring 5/114,3/67,1 10-15 650 2000 11/2009
114,3/5 A 9016.. 114,3/5 / Ø72,5/Ø67,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 10-0144-A00-V01
Prüfgegenstand PKW-Sonderrad 9 J x 16 H2 Typ A 9016
Hersteller AZEV Alurad GmbH
Seite 2 von 3
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
114,3MS A 9016.. 114,3S / ohne Ring 5/114,3/71,6 10-15 650 2000 11/2009
120B A 9016.. 120B / ohne Ring 5/120/72,6 10-15 650 2000 11/2009
120BM A 9016.. 120BM / Ø74,1/Ø72,6
120BM A 9016.. 120BM / ohne Ring 5/120/74,1 10-15 650 2000 11/2009
130P A 9016.. 130P / ohne Ring 5/130/71,5 10 580 1930 11/2009
Kennzeichnung
Herstellerzeichen AZEV
Radtyp und Ausführung A 9016 (s.o.)
Radgröße 9 J x 16 H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen JAW
Herkunftsmerkmal -
Herstellungsdatum Tag Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
4/100 225/40R16 15 560
4/114,3 225/40R16 15 560
5/112 225/40R16 15 650
5/120 225/40R16 15 650
5/130 225/40R16 10 650
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 10-0144-A00-V01
Prüfgegenstand PKW-Sonderrad 9 J x 16 H2 Typ A 9016
Hersteller AZEV Alurad GmbH
Seite 3 von 3
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,134 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Dezember 2009 durchgeführt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung 03.02.2010
Radzeichnung A031 901610/15 16.11.1995
mit Änderung vom 15.12.2009
Das Gutachten umfasst Blatt 1 bis 3.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 8.März 2010
Messemer 00147805.DOC
