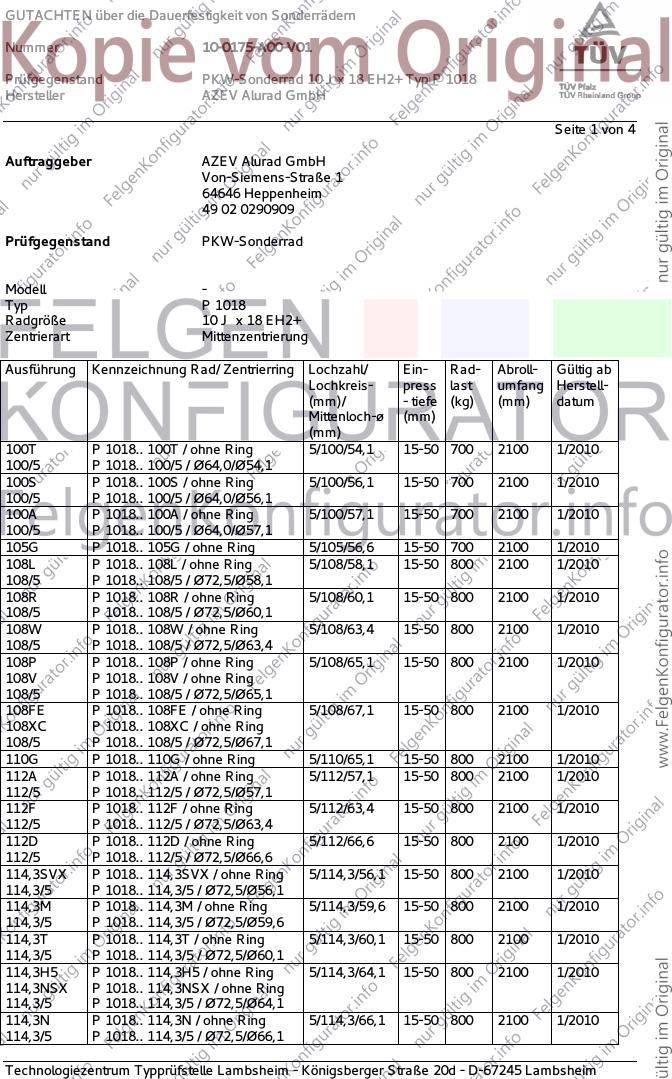

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 10-0175-A00-V01
Prüfgegenstand PKW-Sonderrad 10 J x 18 EH2+ Typ P 1018
Hersteller AZEV Alurad GmbH
Seite 1 von 4
Auftraggeber AZEV Alurad GmbH
Von-Siemens-Straße 1
64646 Heppenheim
49 02 0290909
Prüfgegenstand PKW-Sonderrad
Modell -
Typ P 1018
Radgröße 10 J x 18 EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
100T P 1018.. 100T / ohne Ring 5/100/54,1 15-50 700 2100 1/2010
100/5 P 1018.. 100/5 / Ø64,0/Ø54,1
100S P 1018.. 100S / ohne Ring 5/100/56,1 15-50 700 2100 1/2010
100/5 P 1018.. 100/5 / Ø64,0/Ø56,1
100A P 1018.. 100A / ohne Ring 5/100/57,1 15-50 700 2100 1/2010
100/5 P 1018.. 100/5 / Ø64,0/Ø57,1
105G P 1018.. 105G / ohne Ring 5/105/56,6 15-50 700 2100 1/2010
108L P 1018.. 108L / ohne Ring 5/108/58,1 15-50 800 2100 1/2010
108/5 P 1018.. 108/5 / Ø72,5/Ø58,1
108R P 1018.. 108R / ohne Ring 5/108/60,1 15-50 800 2100 1/2010
108/5 P 1018.. 108/5 / Ø72,5/Ø60,1
108W P 1018.. 108W / ohne Ring 5/108/63,4 15-50 800 2100 1/2010
108/5 P 1018.. 108/5 / Ø72,5/Ø63,4
108P P 1018.. 108P / ohne Ring 5/108/65,1 15-50 800 2100 1/2010
108V P 1018.. 108V / ohne Ring
108/5 P 1018.. 108/5 / Ø72,5/Ø65,1
108FE P 1018.. 108FE / ohne Ring 5/108/67,1 15-50 800 2100 1/2010
108XC P 1018.. 108XC / ohne Ring
108/5 P 1018.. 108/5 / Ø72,5/Ø67,1
110G P 1018.. 110G / ohne Ring 5/110/65,1 15-50 800 2100 1/2010
112A P 1018.. 112A / ohne Ring 5/112/57,1 15-50 800 2100 1/2010
112/5 P 1018.. 112/5 / Ø72,5/Ø57,1
112F P 1018.. 112F / ohne Ring 5/112/63,4 15-50 800 2100 1/2010
112/5 P 1018.. 112/5 / Ø72,5/Ø63,4
112D P 1018.. 112D / ohne Ring 5/112/66,6 15-50 800 2100 1/2010
112/5 P 1018.. 112/5 / Ø72,5/Ø66,6
114,3SVX P 1018.. 114,3SVX / ohne Ring 5/114,3/56,1 15-50 800 2100 1/2010
114,3/5 P 1018.. 114,3/5 / Ø72,5/Ø56,1
114,3M P 1018.. 114,3M / ohne Ring 5/114,3/59,6 15-50 800 2100 1/2010
114,3/5 P 1018.. 114,3/5 / Ø72,5/Ø59,6
114,3T P 1018.. 114,3T / ohne Ring 5/114,3/60,1 15-50 800 2100 1/2010
114,3/5 P 1018.. 114,3/5 / Ø72,5/Ø60,1
114,3H5 P 1018.. 114,3H5 / ohne Ring 5/114,3/64,1 15-50 800 2100 1/2010
114,3NSX P 1018.. 114,3NSX / ohne Ring
114,3/5 P 1018.. 114,3/5 / Ø72,5/Ø64,1
114,3N P 1018.. 114,3N / ohne Ring 5/114,3/66,1 15-50 800 2100 1/2010
114,3/5 P 1018.. 114,3/5 / Ø72,5/Ø66,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

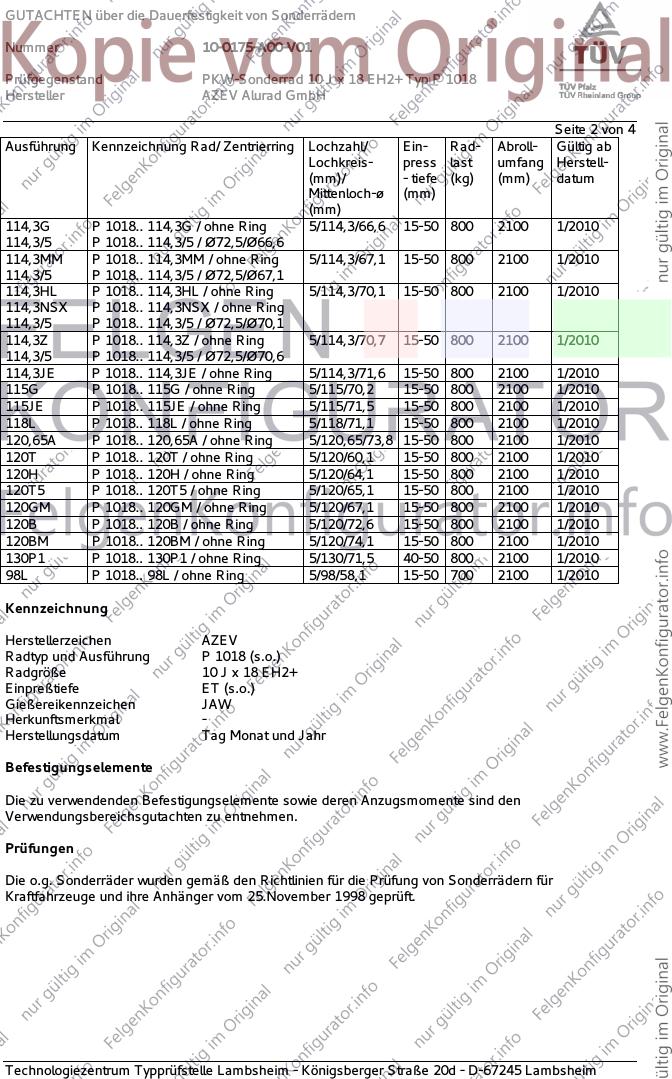

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 10-0175-A00-V01
Prüfgegenstand PKW-Sonderrad 10 J x 18 EH2+ Typ P 1018
Hersteller AZEV Alurad GmbH
Seite 2 von 4
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
114,3G P 1018.. 114,3G / ohne Ring 5/114,3/66,6 15-50 800 2100 1/2010
114,3/5 P 1018.. 114,3/5 / Ø72,5/Ø66,6
114,3MM P 1018.. 114,3MM / ohne Ring 5/114,3/67,1 15-50 800 2100 1/2010
114,3/5 P 1018.. 114,3/5 / Ø72,5/Ø67,1
114,3HL P 1018.. 114,3HL / ohne Ring 5/114,3/70,1 15-50 800 2100 1/2010
114,3NSX P 1018.. 114,3NSX / ohne Ring
114,3/5 P 1018.. 114,3/5 / Ø72,5/Ø70,1
114,3Z P 1018.. 114,3Z / ohne Ring 5/114,3/70,7 15-50 800 2100 1/2010
114,3/5 P 1018.. 114,3/5 / Ø72,5/Ø70,6
114,3JE P 1018.. 114,3JE / ohne Ring 5/114,3/71,6 15-50 800 2100 1/2010
115G P 1018.. 115G / ohne Ring 5/115/70,2 15-50 800 2100 1/2010
115JE P 1018.. 115JE / ohne Ring 5/115/71,5 15-50 800 2100 1/2010
118L P 1018.. 118L / ohne Ring 5/118/71,1 15-50 800 2100 1/2010
120,65A P 1018.. 120,65A / ohne Ring 5/120,65/73,8 15-50 800 2100 1/2010
120T P 1018.. 120T / ohne Ring 5/120/60,1 15-50 800 2100 1/2010
120H P 1018.. 120H / ohne Ring 5/120/64,1 15-50 800 2100 1/2010
120T5 P 1018.. 120T5 / ohne Ring 5/120/65,1 15-50 800 2100 1/2010
120GM P 1018.. 120GM / ohne Ring 5/120/67,1 15-50 800 2100 1/2010
120B P 1018.. 120B / ohne Ring 5/120/72,6 15-50 800 2100 1/2010
120BM P 1018.. 120BM / ohne Ring 5/120/74,1 15-50 800 2100 1/2010
130P1 P 1018.. 130P1 / ohne Ring 5/130/71,5 40-50 800 2100 1/2010
98L P 1018.. 98L / ohne Ring 5/98/58,1 15-50 700 2100 1/2010
Kennzeichnung
Herstellerzeichen AZEV
Radtyp und Ausführung P 1018 (s.o.)
Radgröße 10 J x 18 EH2+
Einpreßtiefe ET (s.o.)
Gießereikennzeichen JAW
Herkunftsmerkmal -
Herstellungsdatum Tag Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

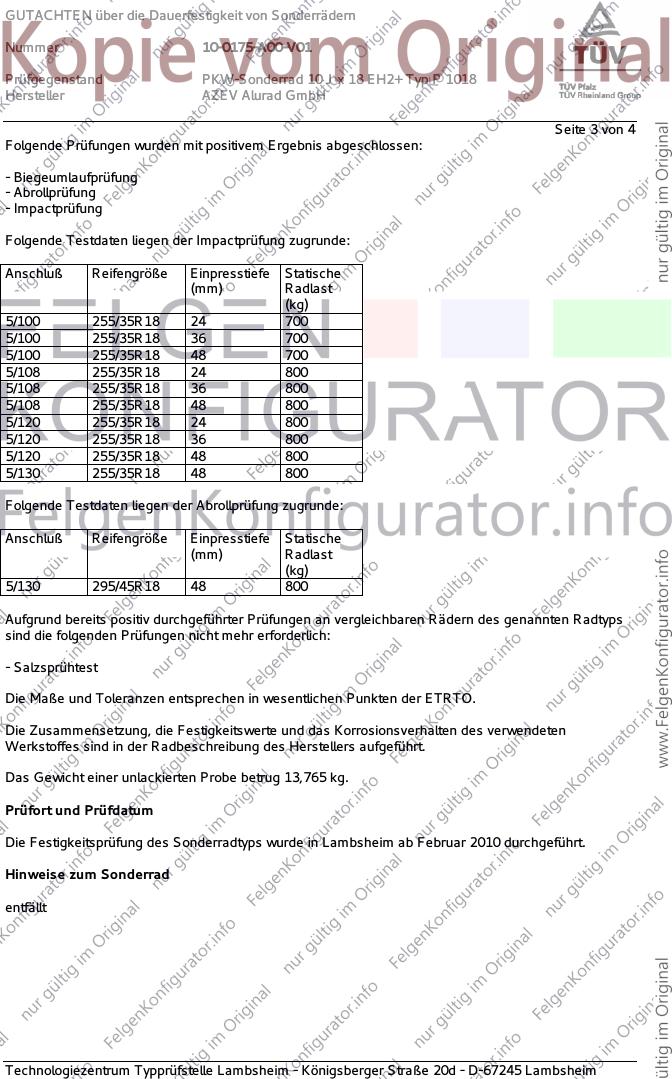

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 10-0175-A00-V01
Prüfgegenstand PKW-Sonderrad 10 J x 18 EH2+ Typ P 1018
Hersteller AZEV Alurad GmbH
Seite 3 von 4
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/100 255/35R18 24 700
5/100 255/35R18 36 700
5/100 255/35R18 48 700
5/108 255/35R18 24 800
5/108 255/35R18 36 800
5/108 255/35R18 48 800
5/120 255/35R18 24 800
5/120 255/35R18 36 800
5/120 255/35R18 48 800
5/130 255/35R18 48 800
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/130 295/45R18 48 800
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 13,765 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Februar 2010 durchgeführt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

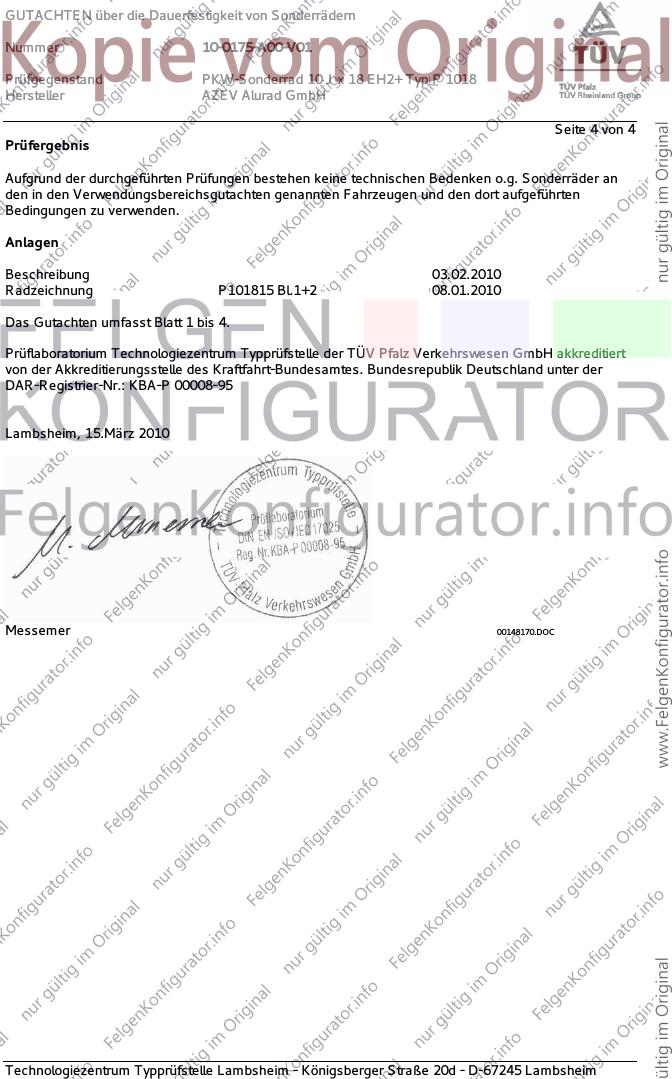

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 10-0175-A00-V01
Prüfgegenstand PKW-Sonderrad 10 J x 18 EH2+ Typ P 1018
Hersteller AZEV Alurad GmbH
Seite 4 von 4
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung 03.02.2010
Radzeichnung P101815 Bl.1+2 08.01.2010
Das Gutachten umfasst Blatt 1 bis 4.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 15.März 2010
Messemer 00148170.DOC
