GUTACHTEN zur ABE Nr. 46764 nach §22 StVZO
Gutachten Nr. 55111906 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ W2-7517
Hersteller Bay-Wheels GmbH

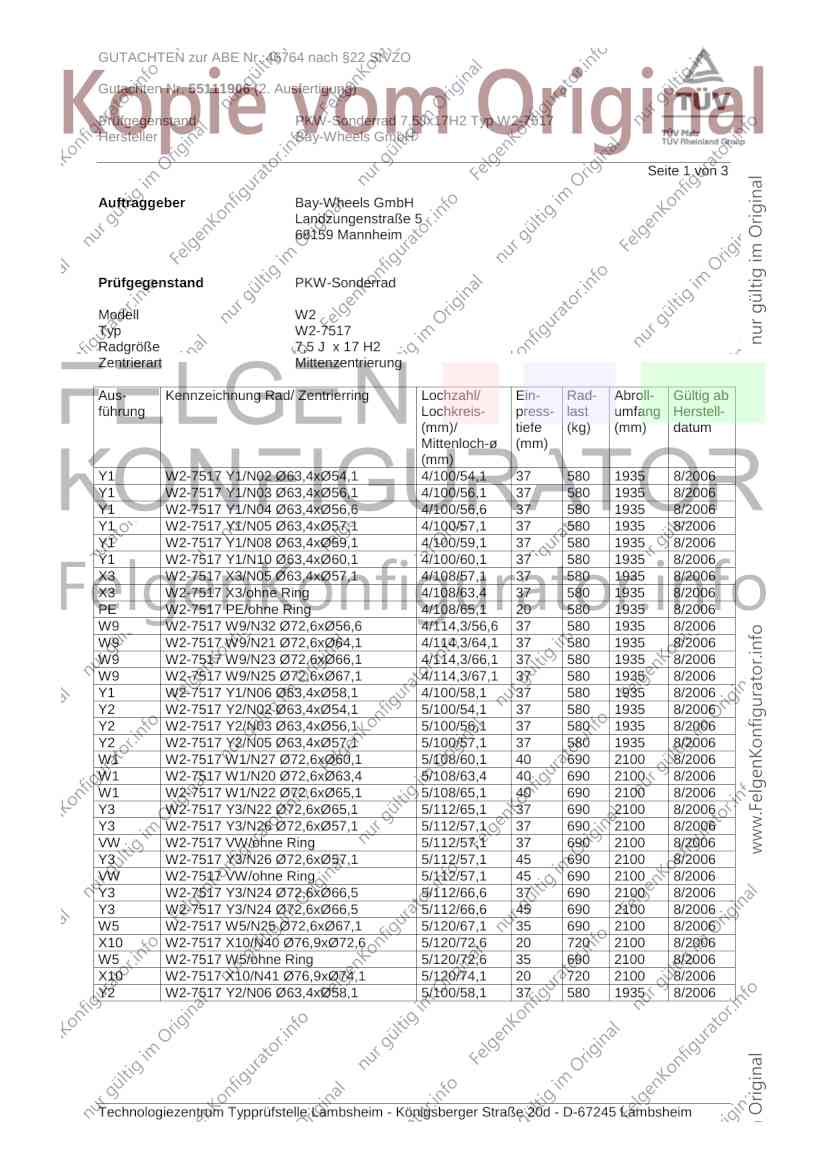

Seite 1 von 3
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell W2
Typ W2-7517
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y1 W2-7517 Y1/N02 Ø63,4xØ54,1 4/100/54,1 37 580 1935 8/2006
Y1 W2-7517 Y1/N03 Ø63,4xØ56,1 4/100/56,1 37 580 1935 8/2006
Y1 W2-7517 Y1/N04 Ø63,4xØ56,6 4/100/56,6 37 580 1935 8/2006
Y1 W2-7517 Y1/N05 Ø63,4xØ57,1 4/100/57,1 37 580 1935 8/2006
Y1 W2-7517 Y1/N08 Ø63,4xØ59,1 4/100/59,1 37 580 1935 8/2006
Y1 W2-7517 Y1/N10 Ø63,4xØ60,1 4/100/60,1 37 580 1935 8/2006
X3 W2-7517 X3/N05 Ø63,4xØ57,1 4/108/57,1 37 580 1935 8/2006
X3 W2-7517 X3/ohne Ring 4/108/63,4 37 580 1935 8/2006
PE W2-7517 PE/ohne Ring 4/108/65,1 20 580 1935 8/2006
W9 W2-7517 W9/N32 Ø72,6xØ56,6 4/114,3/56,6 37 580 1935 8/2006
W9 W2-7517 W9/N21 Ø72,6xØ64,1 4/114,3/64,1 37 580 1935 8/2006
W9 W2-7517 W9/N23 Ø72,6xØ66,1 4/114,3/66,1 37 580 1935 8/2006
W9 W2-7517 W9/N25 Ø72,6xØ67,1 4/114,3/67,1 37 580 1935 8/2006
Y1 W2-7517 Y1/N06 Ø63,4xØ58,1 4/100/58,1 37 580 1935 8/2006
Y2 W2-7517 Y2/N02 Ø63,4xØ54,1 5/100/54,1 37 580 1935 8/2006
Y2 W2-7517 Y2/N03 Ø63,4xØ56,1 5/100/56,1 37 580 1935 8/2006
Y2 W2-7517 Y2/N05 Ø63,4xØ57,1 5/100/57,1 37 580 1935 8/2006
W1 W2-7517 W1/N27 Ø72,6xØ60,1 5/108/60,1 40 690 2100 8/2006
W1 W2-7517 W1/N20 Ø72,6xØ63,4 5/108/63,4 40 690 2100 8/2006
W1 W2-7517 W1/N22 Ø72,6xØ65,1 5/108/65,1 40 690 2100 8/2006
Y3 W2-7517 Y3/N22 Ø72,6xØ65,1 5/112/65,1 37 690 2100 8/2006
Y3 W2-7517 Y3/N26 Ø72,6xØ57,1 5/112/57,1 37 690 2100 8/2006
VW W2-7517 VW/ohne Ring 5/112/57,1 37 690 2100 8/2006
Y3 W2-7517 Y3/N26 Ø72,6xØ57,1 5/112/57,1 45 690 2100 8/2006
VW W2-7517 VW/ohne Ring 5/112/57,1 45 690 2100 8/2006
Y3 W2-7517 Y3/N24 Ø72,6xØ66,5 5/112/66,6 37 690 2100 8/2006
Y3 W2-7517 Y3/N24 Ø72,6xØ66,5 5/112/66,6 45 690 2100 8/2006
W5 W2-7517 W5/N25 Ø72,6xØ67,1 5/120/67,1 35 690 2100 8/2006
X10 W2-7517 X10/N40 Ø76,9xØ72,6 5/120/72,6 20 720 2100 8/2006
W5 W2-7517 W5/ohne Ring 5/120/72,6 35 690 2100 8/2006
X10 W2-7517 X10/N41 Ø76,9xØ74,1 5/120/74,1 20 720 2100 8/2006
Y2 W2-7517 Y2/N06 Ø63,4xØ58,1 5/100/58,1 37 580 1935 8/2006
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46764 nach §22 StVZO
Gutachten Nr. 55111906 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ W2-7517
Hersteller Bay-Wheels GmbH

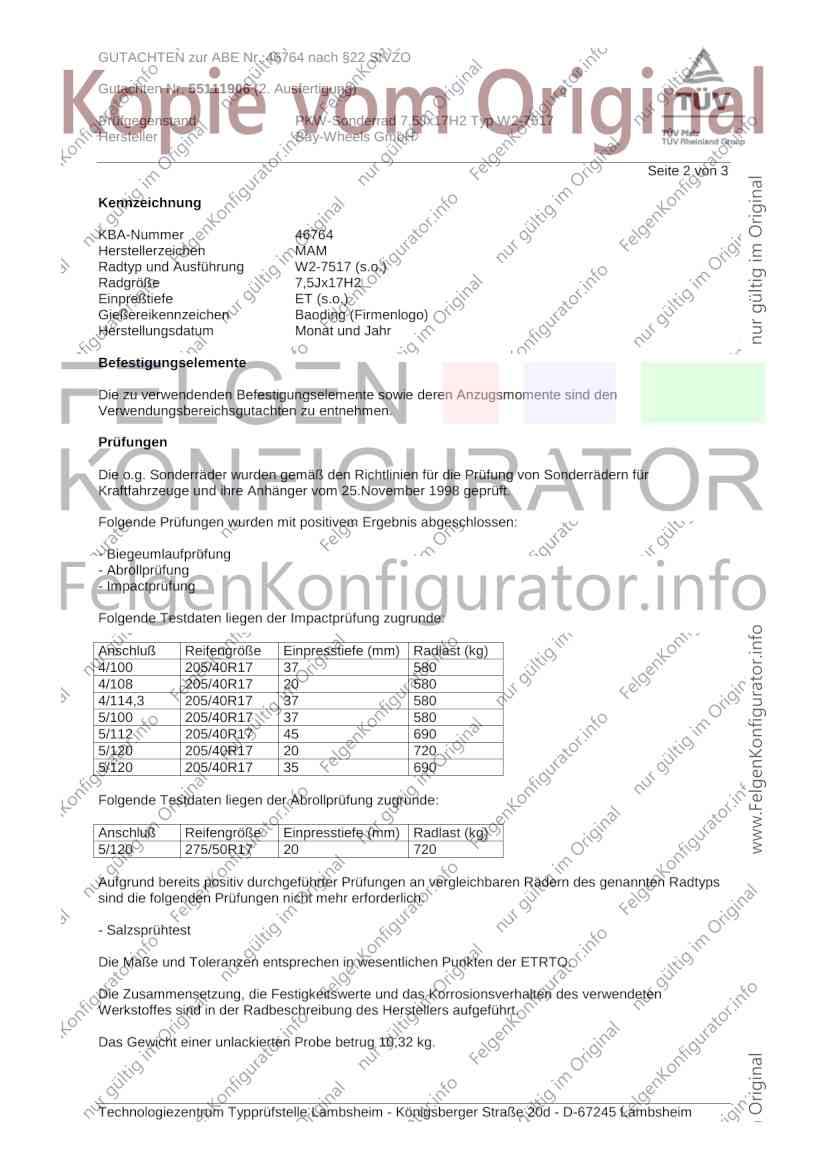

Seite 2 von 3
Kennzeichnung
KBA-Nummer 46764
Herstellerzeichen MAM
Radtyp und Ausführung W2-7517 (s.o.)
Radgröße 7,5Jx17H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen Baoding (Firmenlogo)
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100 205/40R17 37 580
4/108 205/40R17 20 580
4/114,3 205/40R17 37 580
5/100 205/40R17 37 580
5/112 205/40R17 45 690
5/120 205/40R17 20 720
5/120 205/40R17 35 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 275/50R17 20 720
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,32 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46764 nach §22 StVZO
Gutachten Nr. 55111906 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ W2-7517
Hersteller Bay-Wheels GmbH

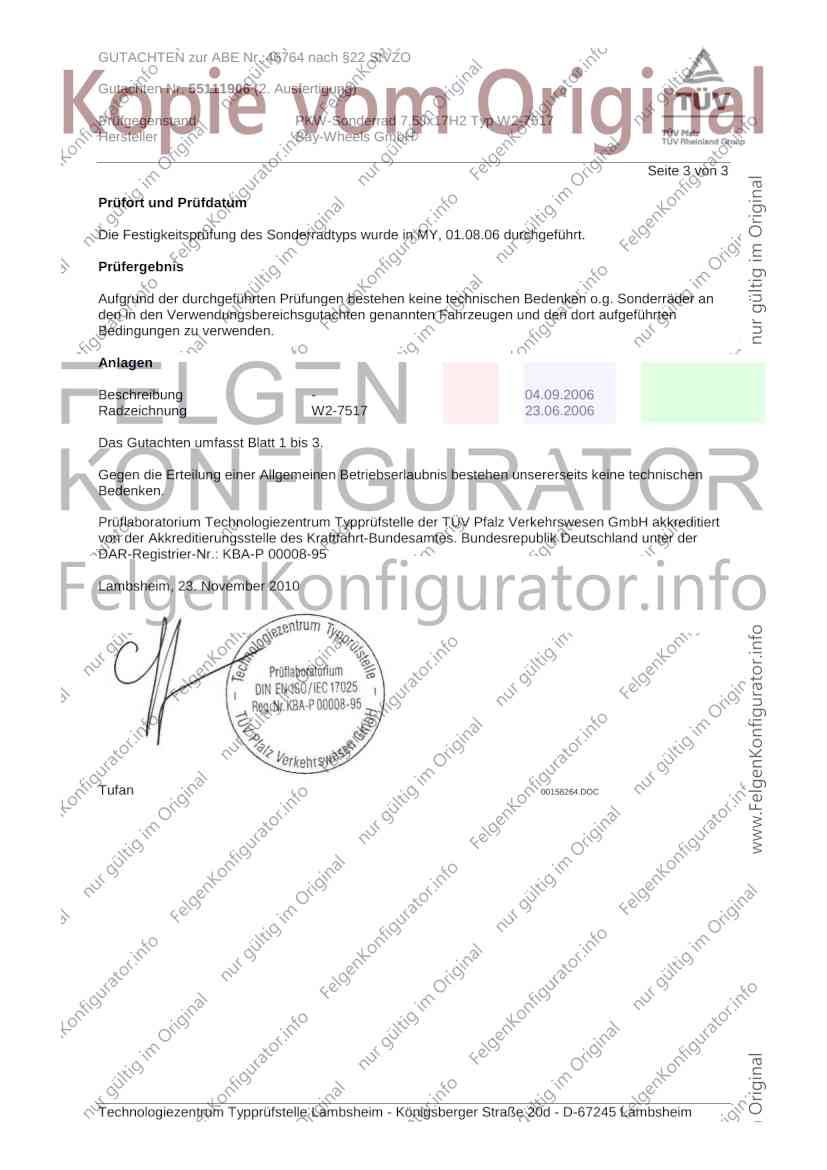

Seite 3 von 3
