GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 09-0075-A00-V03
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ GT1-8518
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 3
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell ASA Germany - GT1
Typ GT1-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
811 GT1 811 / Ø64,0 / 54,1 4/100/54,1 35 650 1995 11/2008
811 GT1 811 / Ø64,0 / 56,1 4/100/56,1 35 650 1995 11/2008
811 GT1 811 / Ø64,0 / 56,6 4/100/56,6 35 650 1995 11/2008
811 GT1 811 / Ø64,0 / 57,1 4/100/57,1 35 650 1995 11/2008
811 GT1 811 / Ø64,0 / 59,1 4/100/59,1 35 650 1995 11/2008
811 GT1 811 / Ø64,0 / 60,1 4/100/60,1 35 650 1995 11/2008
813 GT1 813 / Ø64,0 / 54,1 5/100/54,1 35 630 2000 11/2008
813 GT1 813 / Ø64,0 / 56,1 5/100/56,1 35 630 2000 11/2008
813 GT1 813 / Ø64,0 / 57,1 5/100/57,1 35 630 2000 11/2008
828 GT1 828 / ohne Ring 5/105/56,6 38 710 2100 11/2010
814 GT1 814 / Ø72,5 / 60,1 5/108/60,1 40 710 2100 11/2008
814 GT1 814 / Ø72,5 / 63,4 5/108/63,4 40 710 2100 11/2008
814 GT1 814 / Ø72,5 / 65,1 5/108/65,1 40 710 2100 11/2008
814 GT1 814 / Ø72,5 / 67,1 5/108/67,1 40 710 2100 11/2008
815 GT1 815 / ohne Ring 5/110/65,1 35 750 2100 11/2008
816 GT1 816 / Ø66,6 / 57,1 5/112/57,1 35 750 2100 11/2008
826 GT1 826 / Ø72,5 / 57,1 5/112/57,1 35 750 2100 11/2009
817 GT1 817 / Ø66,6 / 57,1 5/112/57,1 45 750 2100 11/2008
827 GT1 827 / Ø72,5 / 57,1 5/112/57,1 45 750 2100 11/2009
816 GT1 816 / ohne Ring 5/112/66,6 35 750 2100 11/2008
826 GT1 826 / Ø72,5 / 66,6 5/112/66,6 35 750 2100 11/2009
817 GT1 817 / ohne Ring 5/112/66,6 45 750 2100 11/2008
827 GT1 827 / Ø72,5 / 66,6 5/112/66,6 45 750 2100 11/2009
818 GT1 818 / Ø72,5 / 59,6 5/114,3/59,6 35 700 2100 11/2008
812 GT1 812 / Ø72,5 / 59,6 5/114,3/59,6 45 700 2100 11/2008
818 GT1 818 / Ø72,5 / 60,1 5/114,3/60,1 35 700 2100 11/2008
812 GT1 812 / Ø72,5 / 60,1 5/114,3/60,1 45 700 2100 11/2008
818 GT1 818 / Ø72,5 / 64,1 5/114,3/64,1 35 700 2100 11/2008
812 GT1 812 / Ø72,5 / 64,1 5/114,3/64,1 45 700 2000 11/2008
818 GT1 818 / Ø72,5 / 66,1 5/114,3/66,1 35 700 2100 11/2008
812 GT1 812 / Ø72,5 / 66,1 5/114,3/66,1 45 700 2100 11/2008
818 GT1 818 / Ø72,5 / 66,6 5/114,3/66,6 35 700 2100 11/2008
812 GT1 812 / Ø72,5 / 66,6 5/114,3/66,6 45 700 2100 11/2008
818 GT1 818 / Ø72,5 / 67,1 5/114,3/67,1 35 700 2100 11/2008
812 GT1 812 / Ø72,5 / 67,1 5/114,3/67,1 45 700 2100 11/2008
829 GT1 829 / ohne Ring 5/115/70,2 38 710 2100 11/2010
819 GT1 819 / Ø72,6 / 67,1 5/120/67,1 35 710 2150 11/2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

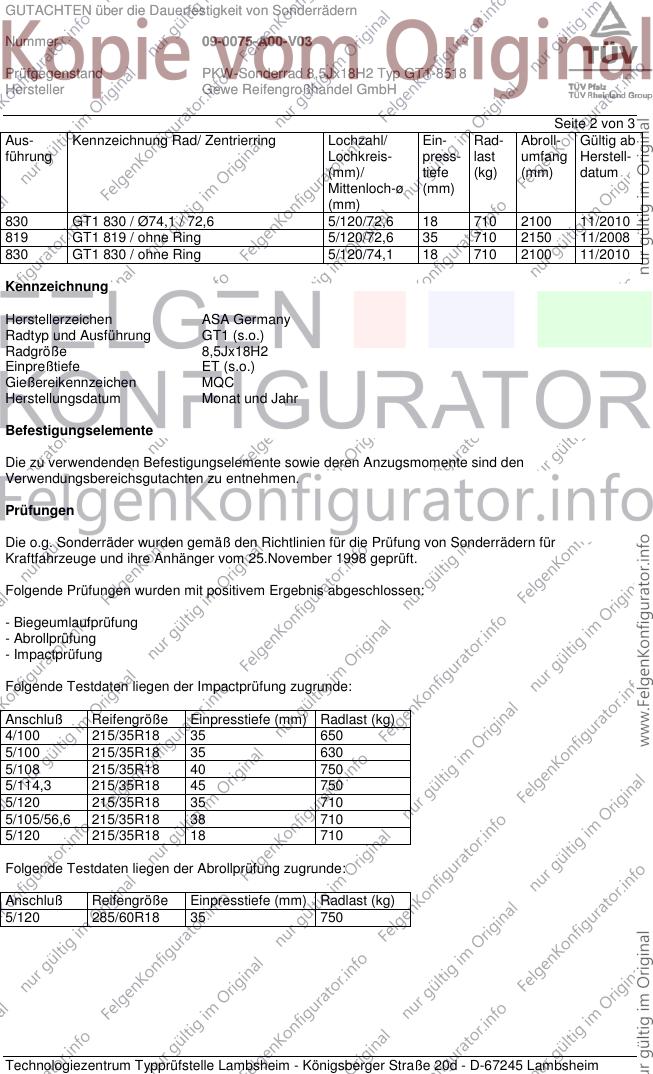

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 09-0075-A00-V03
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ GT1-8518
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 3
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
830 GT1 830 / Ø74,1 / 72,6 5/120/72,6 18 710 2100 11/2010
819 GT1 819 / ohne Ring 5/120/72,6 35 710 2150 11/2008
830 GT1 830 / ohne Ring 5/120/74,1 18 710 2100 11/2010
Kennzeichnung
Herstellerzeichen ASA Germany
Radtyp und Ausführung GT1 (s.o.)
Radgröße 8,5Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen MQC
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100 215/35R18 35 650
5/100 215/35R18 35 630
5/108 215/35R18 40 750
5/114,3 215/35R18 45 750
5/120 215/35R18 35 710
5/105/56,6 215/35R18 38 710
5/120 215/35R18 18 710
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/60R18 35 750
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 09-0075-A00-V03
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ GT1-8518
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 3
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 12,845 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Januar 2009 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 22.01.2009
mit Änderung vom 10.12.2010
Radzeichnung MCS-1164-03 Bl.1/3 16.09.2008
mit Änderung vom 21.06.2010
Radzeichnung MCS-1164-03 Bl.2/3 16.09.2008
mit Änderung vom 21.06.2010
Radzeichnung MCS-1164-03 Bl.3/3 16.09.2008
mit Änderung vom 21.06.2010
Das Gutachten umfasst Blatt 1 bis 3.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 14. Dezember 2010
Messemer 00158879.DOC
