TÜV AUSTRIA Deutschstraße 10 11-TAAP-4218
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung

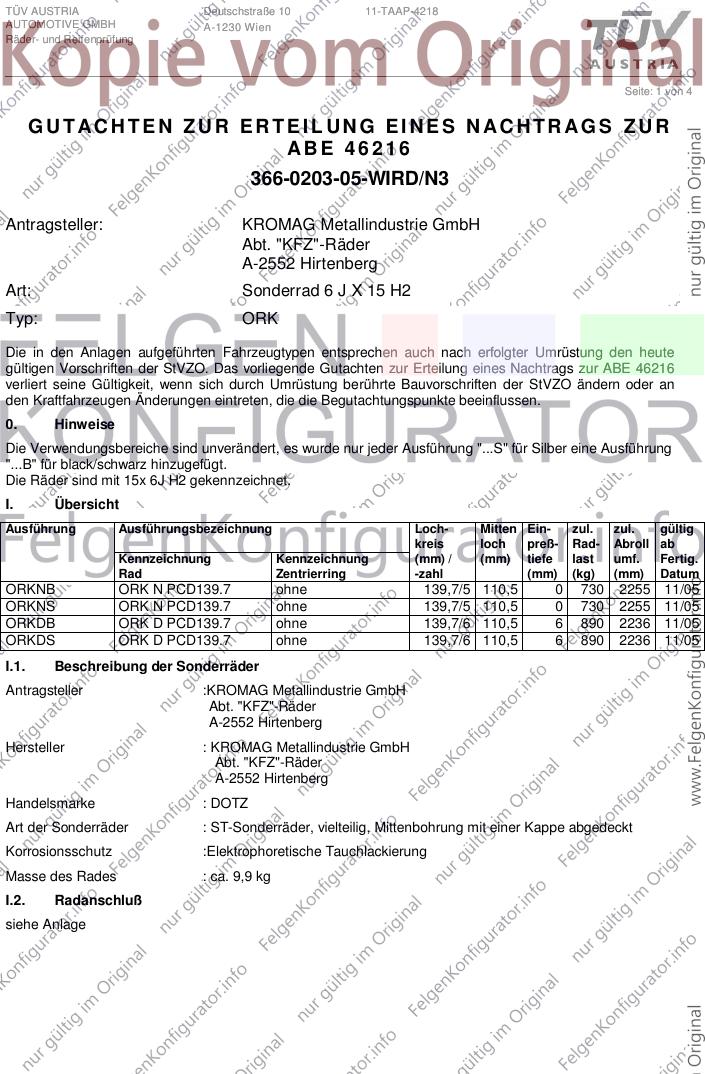

Seite: 1 von 4
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 46 216
366-0203-05-WIRD/N3
Antragsteller: KROMAG Metallindustrie GmbH
Abt. "KFZ"-Räder
A-2552 Hirtenberg
Art: Sonderrad 6 J X 15 H2
Typ: ORK
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 46216
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche sind unverändert, es wurde nur jeder Ausführung "...S" für Silber eine Ausführung
"...B" für black/schwarz hinzugefügt.
Die Räder sind mit 15x 6J H2 gekennzeichnet.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
ORKNB ORK N PCD139.7 ohne 139,7/5 110,5 0 730 2255 11/05
ORKNS ORK N PCD139.7 ohne 139,7/5 110,5 0 730 2255 11/05
ORKDB ORK D PCD139.7 ohne 139,7/6 110,5 6 890 2236 11/05
ORKDS ORK D PCD139.7 ohne 139,7/6 110,5 6 890 2236 11/05
I.1. Beschreibung der Sonderräder
Antragsteller :KROMAG Metallindustrie GmbH
Abt. "KFZ"-Räder
A-2552 Hirtenberg
Hersteller : KROMAG Metallindustrie GmbH
Abt. "KFZ"-Räder
A-2552 Hirtenberg
Handelsmarke : DOTZ
Art der Sonderräder : ST-Sonderräder, vielteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz :Elektrophoretische Tauchlackierung
Masse des Rades : ca. 9,9 kg
I.2. Radanschluß
siehe Anlage
Gutachten 366-0203-05-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 46216
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: ORK
Antragsteller: KROMAG Metallindustrie GmbH Abt. "KFZ"-Räder Stand: 15.11.2011
__________________________________________________________________________________________________________________

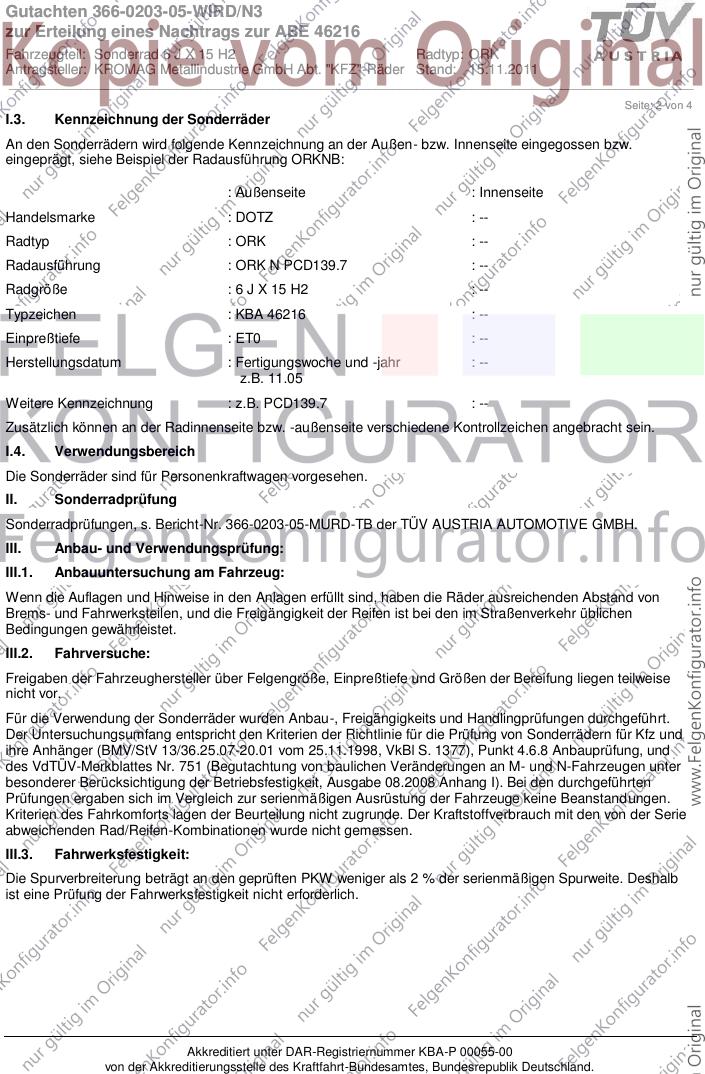

Seite: 2 von 4
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung ORKNB:
: Außenseite : Innenseite
Handelsmarke : DOTZ : --
Radtyp : ORK : --
Radausführung : ORK N PCD139.7 : --
Radgröße : 6 J X 15 H2 : --
Typzeichen : KBA 46216 : --
Einpreßtiefe : ET0 : --
Herstellungsdatum : Fertigungswoche und -jahr : --
z.B. 11.05
Weitere Kennzeichnung : z.B. PCD139.7 : --
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0203-05-MURD-TB der TÜV AUSTRIA AUTOMOTIVE GMBH.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0203-05-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 46216
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: ORK
Antragsteller: KROMAG Metallindustrie GmbH Abt. "KFZ"-Räder Stand: 15.11.2011
__________________________________________________________________________________________________________________

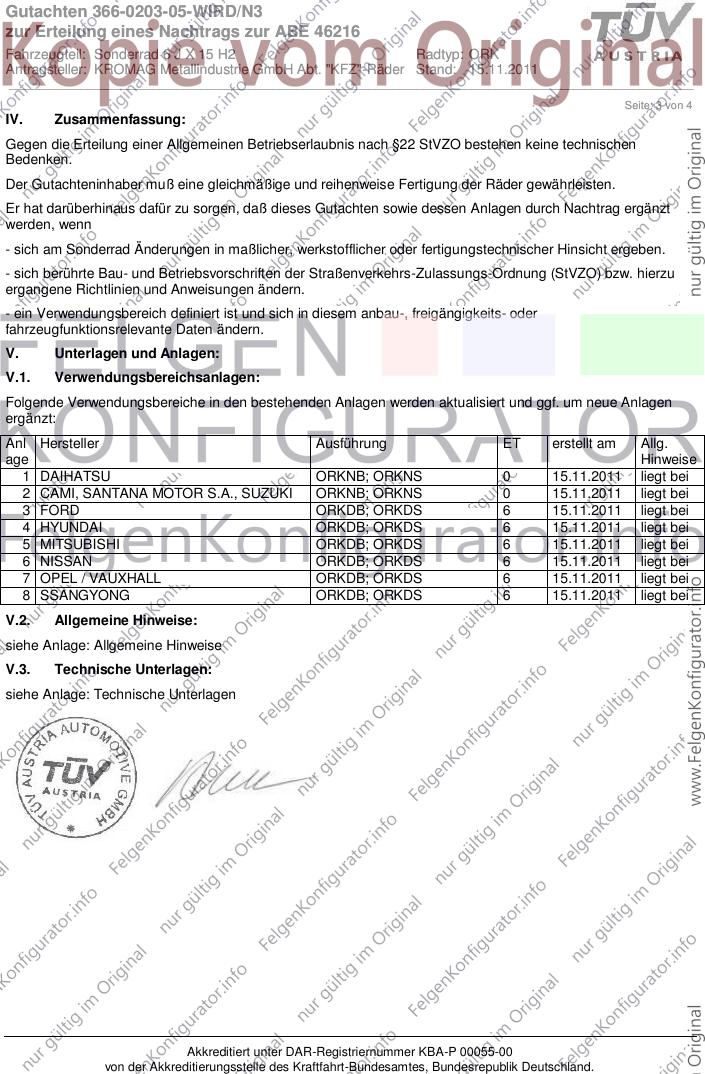

Seite: 3 von 4
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 DAIHATSU ORKNB; ORKNS 0 15.11.2011 liegt bei
2 CAMI, SANTANA MOTOR S.A., SUZUKI ORKNB; ORKNS 0 15.11.2011 liegt bei
3 FORD ORKDB; ORKDS 6 15.11.2011 liegt bei
4 HYUNDAI ORKDB; ORKDS 6 15.11.2011 liegt bei
5 MITSUBISHI ORKDB; ORKDS 6 15.11.2011 liegt bei
6 NISSAN ORKDB; ORKDS 6 15.11.2011 liegt bei
7 OPEL / VAUXHALL ORKDB; ORKDS 6 15.11.2011 liegt bei
8 SSANGYONG ORKDB; ORKDS 6 15.11.2011 liegt bei
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0203-05-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 46216
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: ORK
Antragsteller: KROMAG Metallindustrie GmbH Abt. "KFZ"-Räder Stand: 15.11.2011
__________________________________________________________________________________________________________________

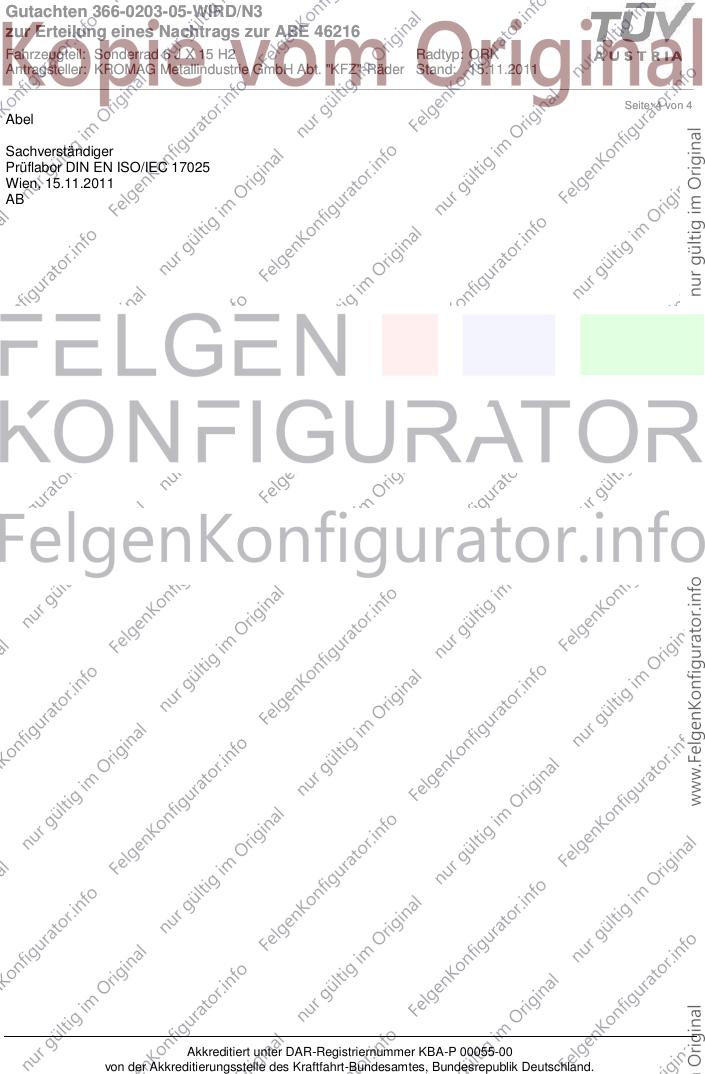

Seite: 4 von 4
Abel
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 15.11.2011
AB
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
