GUTACHTEN zur ABE Nr. 48249 nach §22 StVZO
Gutachten Nr. 55085810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ EX808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 1 von 3
Auftraggeber Alutec Leichtmetallfelgen GmbH
Industriestraße 17
D-67136 Fußgönheim
QM-Nr.: 49020071003
Prüfgegenstand PKW-Sonderrad
Modell Xplosive
Typ EX808
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
O8 EX808 O8/ohne Ring 5/105/56,6 35 780 2100 9/2010
B5 EX808 B5/Z13 Ø70-60,1 5/108/60,1 45 780 2100 9/2010
B5 EX808 B5/Z34 Ø70-63,4 5/108/63,4 45 780 2100 9/2010
B5 EX808 B5/Z17 Ø70-65,1 5/108/65,1 45 780 2100 9/2010
O1 EX808 O1/ohne Ring 5/110/65,1 35 780 2100 9/2010
B7 EX808 B7/Z16 Ø70-57,1 5/112/57,1 35 780 2100 9/2010
B7 EX808 B7/Z16 Ø70-57,1 5/112/57,1 45 780 2100 9/2010
B7 EX808 B7/Z15 Ø70-66,6 5/112/66,6 35 780 2100 9/2010
B7 EX808 B7/Z15 Ø70-66,6 5/112/66,6 45 780 2100 9/2010
B8 EX808 B8/Z13 Ø70-60,1 5/114,3/60,1 35 780 2100 9/2010
B8 EX808 B8/Z13 Ø70-60,1 5/114,3/60,1 45 780 2100 9/2010
B8 EX808 B8/Z12 Ø70-64,1 5/114,3/64,1 35 780 2100 9/2010
B8 EX808 B8/Z12 Ø70-64,1 5/114,3/64,1 45 780 2100 9/2010
B8 EX808 B8/Z11 Ø70-66,1 5/114,3/66,1 35 780 2100 9/2010
B8 EX808 B8/Z11 Ø70-66,1 5/114,3/66,1 45 780 2100 9/2010
B8 EX808 B8/Z10 Ø70-67,1 5/114,3/67,1 35 780 2100 9/2010
B8 EX808 B8/Z10 Ø70-67,1 5/114,3/67,1 45 780 2100 9/2010
G5 EX808 G5/ohne Ring 5/115/70,2 45 780 2100 9/2010
W1 EX808 W1/Z72 Ø72,5-67,1 5/120/67,1 35 780 2100 9/2010
W1 EX808 W1/ohne Ring 5/120/72,6 35 780 2100 9/2010
Kennzeichnung
KBA-Nummer 48249
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung EX808 (s.o.)
Radgröße 8Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48249 nach §22 StVZO
Gutachten Nr. 55085810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ EX808
Hersteller Alutec Leichtmetallfelgen GmbH

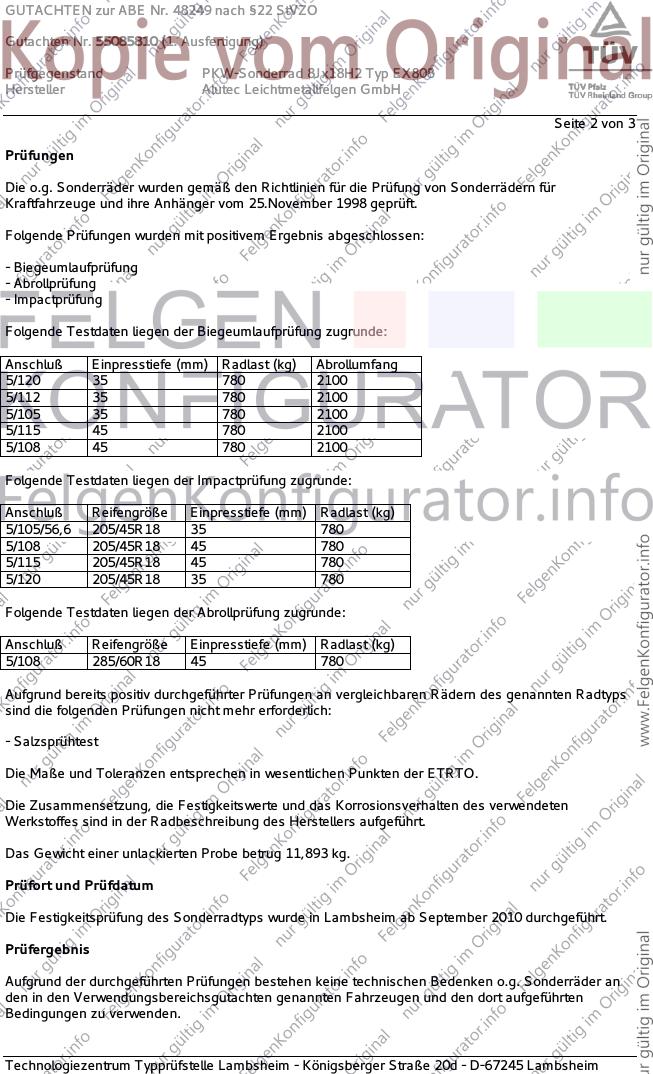

Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 35 780 2100
5/112 35 780 2100
5/105 35 780 2100
5/115 45 780 2100
5/108 45 780 2100
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/105/56,6 205/45R18 35 780
5/108 205/45R18 45 780
5/115 205/45R18 45 780
5/120 205/45R18 35 780
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 285/60R18 45 780
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,893 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab September 2010 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48249 nach §22 StVZO
Gutachten Nr. 55085810 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ EX808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 3 von 3
Anlagen
Beschreibung - 28.03.2011
Befestigungsmittelzeichnung 1732-01 31.01.2002
Befestigungsmittelzeichnung S1 01299 B1 27.04.1989
Befestigungsmittelzeichnung S1 00839 B1 05.04.1995
Befestigungsmittelzeichnung -F-00-514-01 20.09.1983
Befestigungsmittelzeichnung 1549-01 22.06.1995
Befestigungsmittelzeichnung 1548-01 22.06.1995
Befestigungsmittelzeichnung 3714T05 12.09.2005
Zentrierringzeichnung 1303-07 04.12.1991
mit Änderung vom 28.01.2008
Nabenkappenzeichnung 2107-02 28.02.2003
mit Änderung vom 16.12.2004
Zentrierringzeichnung 3206-01 16.04.2009
Radzeichnung 3417-03 14.07.2010
mit Änderung vom 20.08.2010
Radzeichnung 3418-03 12.07.2010
mit Änderung vom 20.08.2010
Verwendungen Anlage 1 bis 20
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 4. April 2011
Blauth 00163873.DOC
