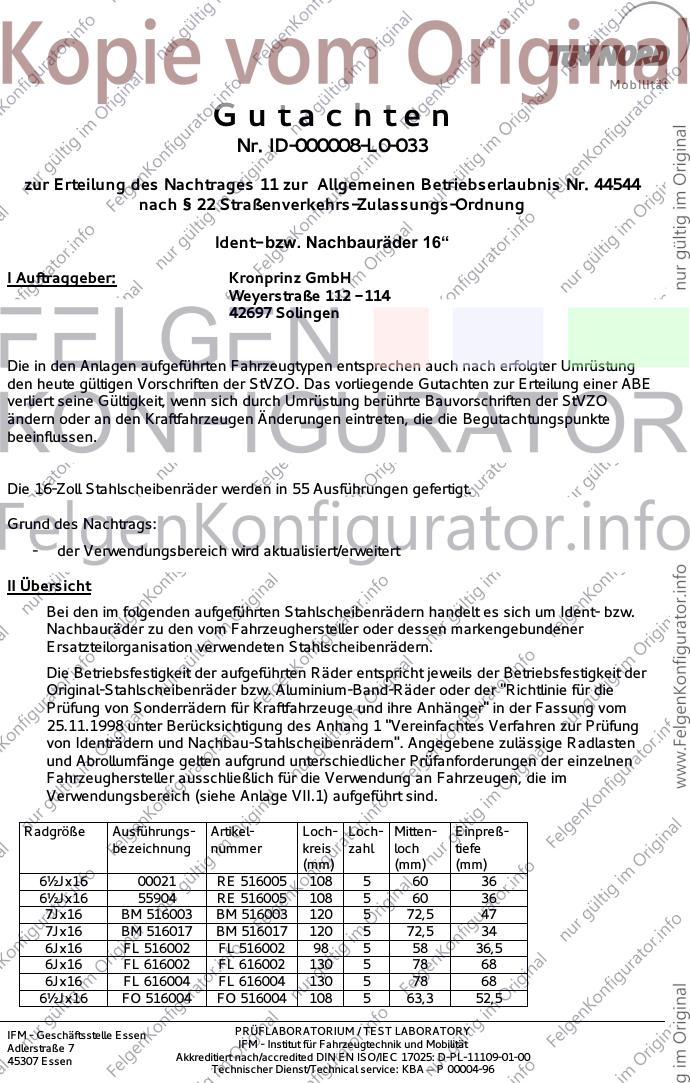

Mo b i l i t ä t
Gutachten
Nr. ID-000008-L0-033
zur Erteilung des Nachtrages 11 zur Allgemeinen Betriebserlaubnis Nr. 44544
nach § 22 Straßenverkehrs-Zulassungs-Ordnung
Ident- bzw. Nachbauräder 16“
I Auftraggeber: Kronprinz GmbH
Weyerstraße 112 - 114
42697 Solingen
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung
den heute gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung einer ABE
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO
ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte
beeinflussen.
Die 16-Zoll Stahlscheibenräder werden in 55 Ausführungen gefertigt.
Grund des Nachtrags:
- der Verwendungsbereich wird aktualisiert/erweitert
II Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- bzw.
Nachbauräder zu den vom Fahrzeughersteller oder dessen markengebundener
Ersatzteilorganisation verwendeten Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahlscheibenräder bzw. Aluminium-Band-Räder oder der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom
25.11.1998 unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung
von Identrädern und Nachbau-Stahlscheibenrädern". Angegebene zulässige Radlasten
und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen
Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im
Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
Radgröße Ausführungs- Artikel- Loch- Loch- Mitten- Einpreß-
bezeichnung nummer kreis zahl loch tiefe
(mm) (mm) (mm)
6½Jx16 00021 RE 516005 108 5 60 36
6½Jx16 55904 RE 516005 108 5 60 36
7Jx16 BM 516003 BM 516003 120 5 72,5 47
7Jx16 BM 516017 BM 516017 120 5 72,5 34
6Jx16 FL 516002 FL 516002 98 5 58 36,5
6Jx16 FL 616002 FL 616002 130 5 78 68
6Jx16 FL 616004 FL 616004 130 5 78 68
6½Jx16 FO 516004 FO 516004 108 5 63,3 52,5
IFM - Geschäftsstelle Essen PRÜFLABORATORIUM / TEST LABORATORY
Adlerstraße 7 IFM - Institut für Fahrzeugtechnik und Mobilität
45307 Essen Akkreditiert nach/accredited DIN EN ISO/IEC 17025: D-PL-11109-01-00
Technischer Dienst/Technical service: KBA – P 00004-96

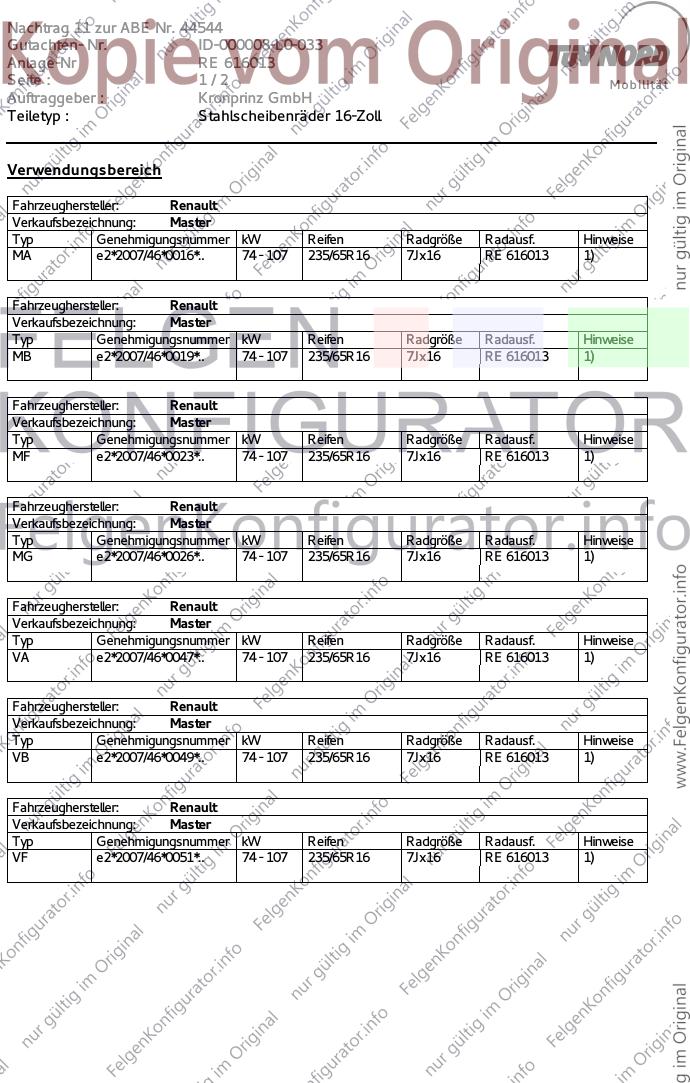

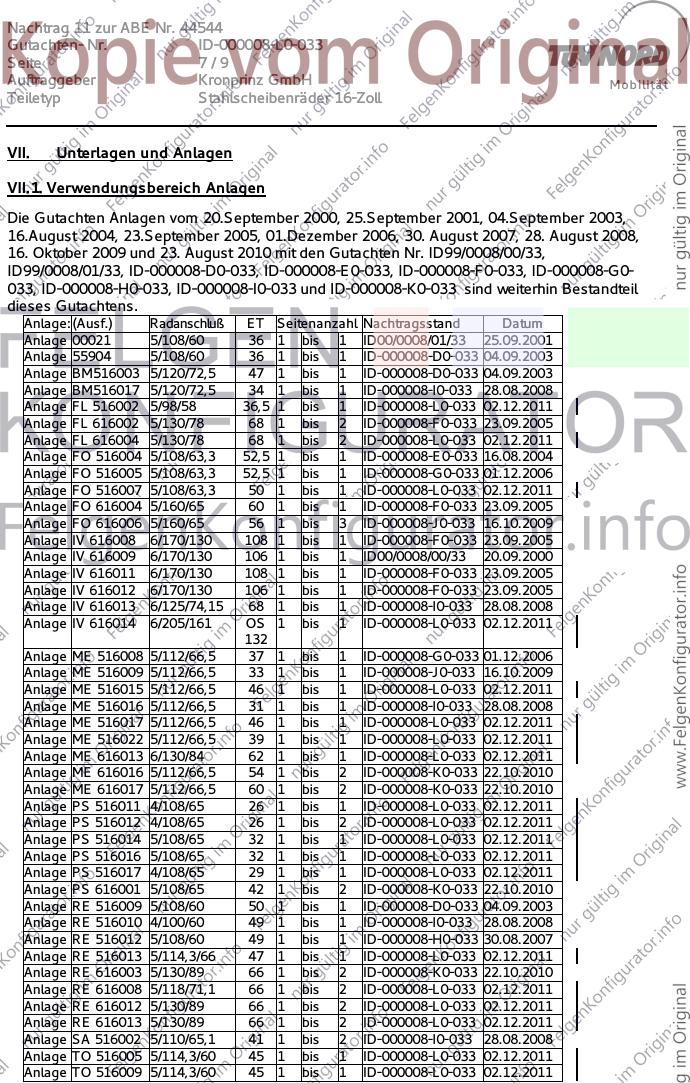

Nachtrag 11 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-L0-033
Seite 2/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

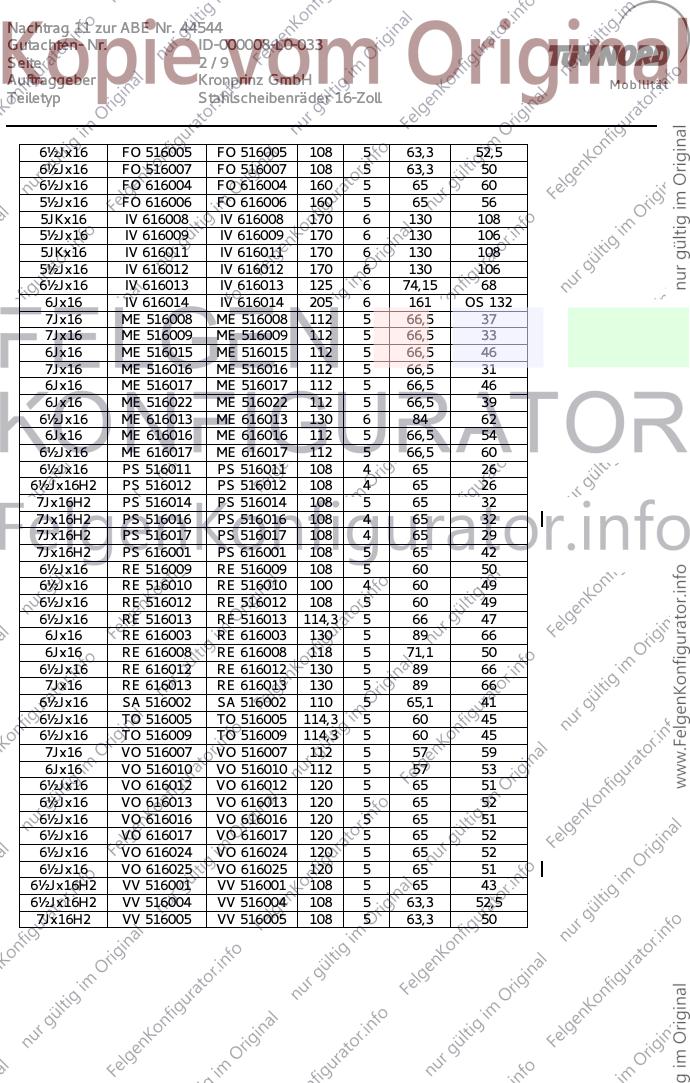

6½Jx16 FO 516005 FO 516005 108 5 63,3 52,5
6½Jx16 FO 516007 FO 516007 108 5 63,3 50
6½Jx16 FO 616004 FO 616004 160 5 65 60
5½Jx16 FO 616006 FO 616006 160 5 65 56
5JKx16 IV 616008 IV 616008 170 6 130 108
5½Jx16 IV 616009 IV 616009 170 6 130 106
5JKx16 IV 616011 IV 616011 170 6 130 108
5½Jx16 IV 616012 IV 616012 170 6 130 106
6½Jx16 IV 616013 IV 616013 125 6 74,15 68
6Jx16 IV 616014 IV 616014 205 6 161 OS 132
7Jx16 ME 516008 ME 516008 112 5 66,5 37
7Jx16 ME 516009 ME 516009 112 5 66,5 33
6Jx16 ME 516015 ME 516015 112 5 66,5 46
7Jx16 ME 516016 ME 516016 112 5 66,5 31
6Jx16 ME 516017 ME 516017 112 5 66,5 46
6Jx16 ME 516022 ME 516022 112 5 66,5 39
6½Jx16 ME 616013 ME 616013 130 6 84 62
6Jx16 ME 616016 ME 616016 112 5 66,5 54
6½Jx16 ME 616017 ME 616017 112 5 66,5 60
6½Jx16 PS 516011 PS 516011 108 4 65 26
6½Jx16H2 PS 516012 PS 516012 108 4 65 26
7Jx16H2 PS 516014 PS 516014 108 5 65 32
7Jx16H2 PS 516016 PS 516016 108 4 65 32
7Jx16H2 PS 516017 PS 516017 108 4 65 29
7Jx16H2 PS 616001 PS 616001 108 5 65 42
6½Jx16 RE 516009 RE 516009 108 5 60 50
6½Jx16 RE 516010 RE 516010 100 4 60 49
6½Jx16 RE 516012 RE 516012 108 5 60 49
6½Jx16 RE 516013 RE 516013 114,3 5 66 47
6Jx16 RE 616003 RE 616003 130 5 89 66
6Jx16 RE 616008 RE 616008 118 5 71,1 50
6½Jx16 RE 616012 RE 616012 130 5 89 66
7Jx16 RE 616013 RE 616013 130 5 89 66
6½Jx16 SA 516002 SA 516002 110 5 65,1 41
6½Jx16 TO 516005 TO 516005 114,3 5 60 45
6½Jx16 TO 516009 TO 516009 114,3 5 60 45
7Jx16 VO 516007 VO 516007 112 5 57 59
6Jx16 VO 516010 VO 516010 112 5 57 53
6½Jx16 VO 616012 VO 616012 120 5 65 51
6½Jx16 VO 616013 VO 616013 120 5 65 52
6½Jx16 VO 616016 VO 616016 120 5 65 51
6½Jx16 VO 616017 VO 616017 120 5 65 52
6½Jx16 VO 616024 VO 616024 120 5 65 52
6½Jx16 VO 616025 VO 616025 120 5 65 51
6½Jx16H2 VV 516001 VV 516001 108 5 65 43
6½Jx16H2 VV 516004 VV 516004 108 5 63,3 52,5
7Jx16H2 VV 516005 VV 516005 108 5 63,3 50
Nachtrag 11 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-L0-033
Seite 3/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

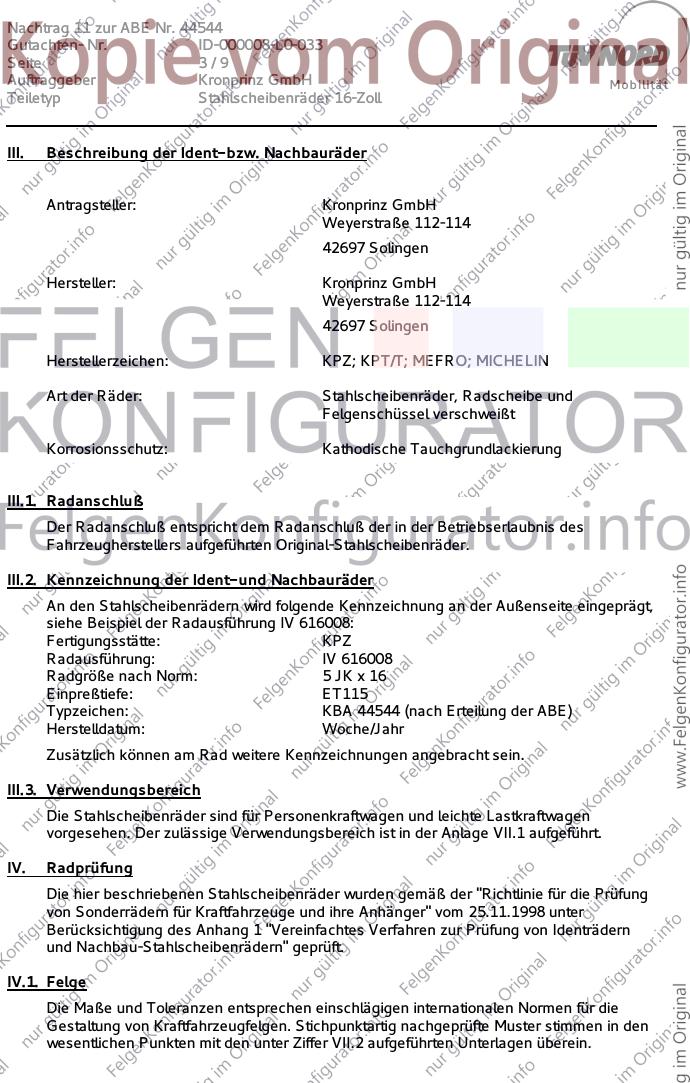

III. Beschreibung der Ident- bzw. Nachbauräder
Antragsteller: Kronprinz GmbH
Weyerstraße 112-114
42697 Solingen
Hersteller: Kronprinz GmbH
Weyerstraße 112-114
42697 Solingen
Herstellerzeichen: KPZ; KPT/T; MEFRO; MICHELIN
Art der Räder: Stahlscheibenräder, Radscheibe und
Felgenschüssel verschweißt
Korrosionsschutz: Kathodische Tauchgrundlackierung
III.1. Radanschluß
Der Radanschluß entspricht dem Radanschluß der in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenräder.
III.2. Kennzeichnung der Ident- und Nachbauräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außenseite eingeprägt,
siehe Beispiel der Radausführung IV 616008:
Fertigungsstätte: KPZ
Radausführung: IV 616008
Radgröße nach Norm: 5 JK x 16
Einpreßtiefe: ET115
Typzeichen: KBA 44544 (nach Erteilung der ABE)
Herstelldatum: Woche/Jahr
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
III.3. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen
vorgesehen. Der zulässige Verwendungsbereich ist in der Anlage VII.1 aufgeführt.
IV. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 unter
Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern
und Nachbau-Stahlscheibenrädern" geprüft.
IV.1. Felge
Die Maße und Toleranzen entsprechen einschlägigen internationalen Normen für die
Gestaltung von Kraftfahrzeugfelgen. Stichpunktartig nachgeprüfte Muster stimmen in den
wesentlichen Punkten mit den unter Ziffer VII.2 aufgeführten Unterlagen überein.
Nachtrag 11 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-L0-033
Seite 4/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

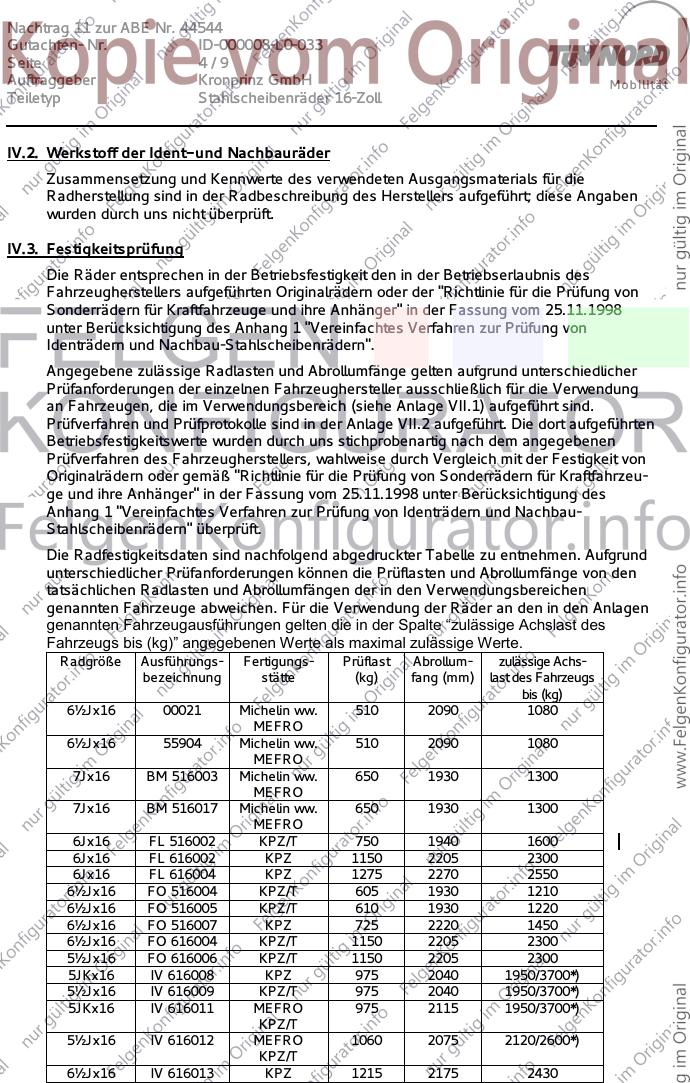

IV.2. Werkstoff der Ident- und Nachbauräder
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die
Radherstellung sind in der Radbeschreibung des Herstellers aufgeführt; diese Angaben
wurden durch uns nicht überprüft.
IV.3. Festigkeitsprüfung
Die Räder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Originalrädern oder der "Richtlinie für die Prüfung von
Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher
Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die Verwendung
an Fahrzeugen, die im Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
Prüfverfahren und Prüfprotokolle sind in der Anlage VII.2 aufgeführt. Die dort aufgeführten
Betriebsfestigkeitswerte wurden durch uns stichprobenartig nach dem angegebenen
Prüfverfahren des Fahrzeugherstellers, wahlweise durch Vergleich mit der Festigkeit von
Originalrädern oder gemäß "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeu-
ge und ihre Anhänger" in der Fassung vom 25.11.1998 unter Berücksichtigung des
Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern und Nachbau-
Stahlscheibenrädern" überprüft.
Die Radfestigkeitsdaten sind nachfolgend abgedruckter Tabelle zu entnehmen. Aufgrund
unterschiedlicher Prüfanforderungen können die Prüflasten und Abrollumfänge von den
tatsächlichen Radlasten und Abrollumfängen der in den Verwendungsbereichen
genannten Fahrzeuge abweichen. Für die Verwendung der Räder an den in den Anlagen
genannten Fahrzeugausführungen gelten die in der Spalte “zulässige Achslast des
Fahrzeugs bis (kg)” angegebenen Werte als maximal zulässige Werte.
Radgröße Ausführungs- Fertigungs- Prüflast Abrollum- zulässige Achs-
bezeichnung stätte (kg) fang (mm) last des Fahrzeugs
bis (kg)
6½Jx16 00021 Michelin ww. 510 2090 1080
MEFRO
6½Jx16 55904 Michelin ww. 510 2090 1080
MEFRO
7Jx16 BM 516003 Michelin ww. 650 1930 1300
MEFRO
7Jx16 BM 516017 Michelin ww. 650 1930 1300
MEFRO
6Jx16 FL 516002 KPZ/T 750 1940 1600
6Jx16 FL 616002 KPZ 1150 2205 2300
6Jx16 FL 616004 KPZ 1275 2270 2550
6½Jx16 FO 516004 KPZ/T 605 1930 1210
6½Jx16 FO 516005 KPZ/T 610 1930 1220
6½Jx16 FO 516007 KPZ 725 2220 1450
6½Jx16 FO 616004 KPZ/T 1150 2205 2300
5½Jx16 FO 616006 KPZ/T 1150 2205 2300
5JKx16 IV 616008 KPZ 975 2040 1950/3700*)
5½Jx16 IV 616009 KPZ/T 975 2040 1950/3700*)
5JKx16 IV 616011 MEFRO 975 2115 1950/3700*)
KPZ/T
5½Jx16 IV 616012 MEFRO 1060 2075 2120/2600*)
KPZ/T
6½Jx16 IV 616013 KPZ 1215 2175 2430
Nachtrag 11 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-L0-033
Seite 5/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

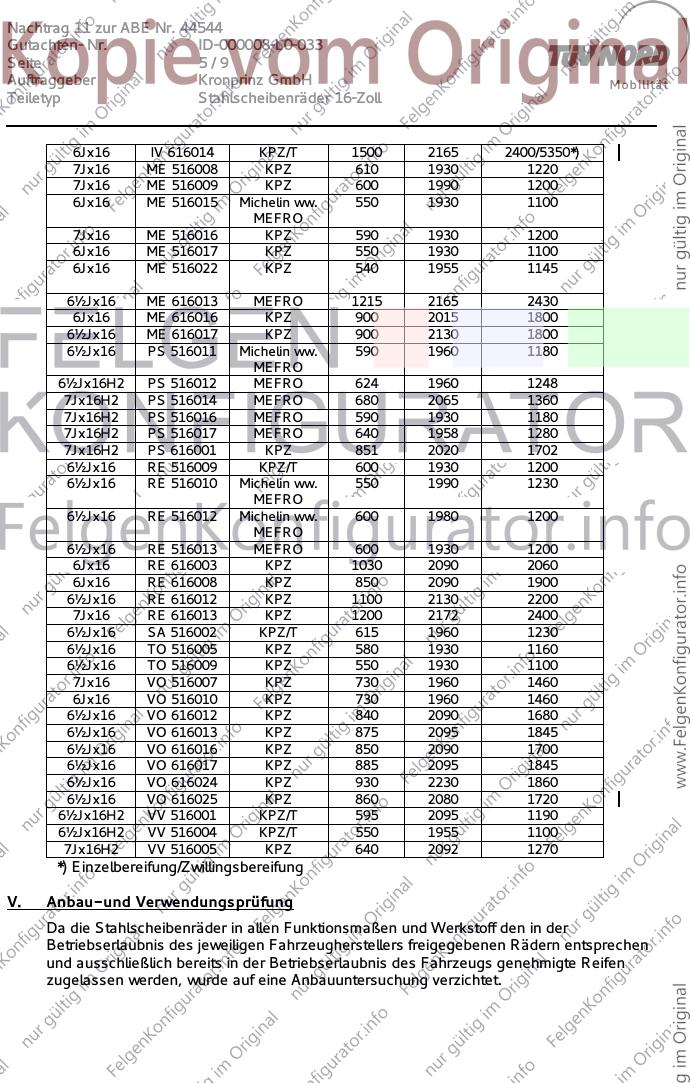

6Jx16 IV 616014 KPZ/T 1500 2165 2400/5350*)
7Jx16 ME 516008 KPZ 610 1930 1220
7Jx16 ME 516009 KPZ 600 1990 1200
6Jx16 ME 516015 Michelin ww. 550 1930 1100
MEFRO
7Jx16 ME 516016 KPZ 590 1930 1200
6Jx16 ME 516017 KPZ 550 1930 1100
6Jx16 ME 516022 KPZ 540 1955 1145
6½Jx16 ME 616013 MEFRO 1215 2165 2430
6Jx16 ME 616016 KPZ 900 2015 1800
6½Jx16 ME 616017 KPZ 900 2130 1800
6½Jx16 PS 516011 Michelin ww. 590 1960 1180
MEFRO
6½Jx16H2 PS 516012 MEFRO 624 1960 1248
7Jx16H2 PS 516014 MEFRO 680 2065 1360
7Jx16H2 PS 516016 MEFRO 590 1930 1180
7Jx16H2 PS 516017 MEFRO 640 1958 1280
7Jx16H2 PS 616001 KPZ 851 2020 1702
6½Jx16 RE 516009 KPZ/T 600 1930 1200
6½Jx16 RE 516010 Michelin ww. 550 1990 1230
MEFRO
6½Jx16 RE 516012 Michelin ww. 600 1980 1200
MEFRO
6½Jx16 RE 516013 MEFRO 600 1930 1200
6Jx16 RE 616003 KPZ 1030 2090 2060
6Jx16 RE 616008 KPZ 850 2090 1900
6½Jx16 RE 616012 KPZ 1100 2130 2200
7Jx16 RE 616013 KPZ 1200 2172 2400
6½Jx16 SA 516002 KPZ/T 615 1960 1230
6½Jx16 TO 516005 KPZ 580 1930 1160
6½Jx16 TO 516009 KPZ 550 1930 1100
7Jx16 VO 516007 KPZ 730 1960 1460
6Jx16 VO 516010 KPZ 730 1960 1460
6½Jx16 VO 616012 KPZ 840 2090 1680
6½Jx16 VO 616013 KPZ 875 2095 1845
6½Jx16 VO 616016 KPZ 850 2090 1700
6½Jx16 VO 616017 KPZ 885 2095 1845
6½Jx16 VO 616024 KPZ 930 2230 1860
6½Jx16 VO 616025 KPZ 860 2080 1720
6½Jx16H2 VV 516001 KPZ/T 595 2095 1190
6½Jx16H2 VV 516004 KPZ/T 550 1955 1100
7Jx16H2 VV 516005 KPZ 640 2092 1270
*) Einzelbereifung/Zwillingsbereifung
V. Anbau- und Verwendungsprüfung
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der
Betriebserlaubnis des jeweiligen Fahrzeugherstellers freigegebenen Rädern entsprechen
und ausschließlich bereits in der Betriebserlaubnis des Fahrzeugs genehmigte Reifen
zugelassen werden, wurde auf eine Anbauuntersuchung verzichtet.
Nachtrag 11 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-L0-033
Seite 6/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

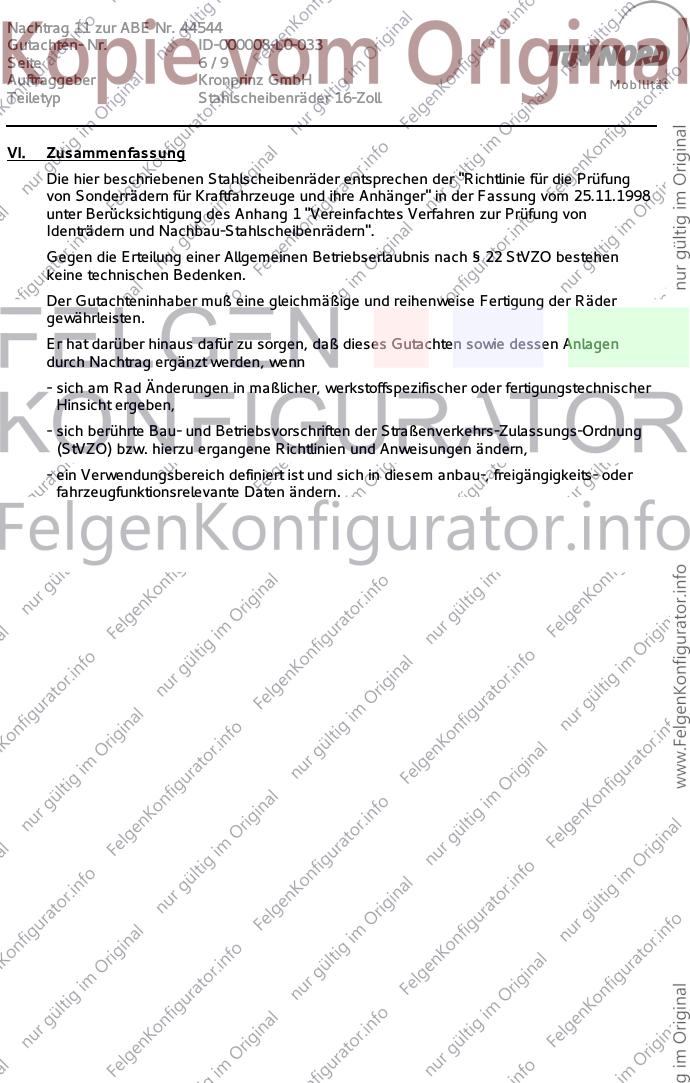

VI. Zusammenfassung
Die hier beschriebenen Stahlscheibenräder entsprechen der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach § 22 StVZO bestehen
keine technischen Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder
gewährleisten.
Er hat darüber hinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen
durch Nachtrag ergänzt werden, wenn
- sich am Rad Änderungen in maßlicher, werkstoffspezifischer oder fertigungstechnischer
Hinsicht ergeben,
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung
(StVZO) bzw. hierzu ergangene Richtlinien und Anweisungen ändern,
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Nachtrag 11 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-L0-033
Seite 7/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
VII. Unterlagen und Anlagen
VII.1. Verwendungsbereich Anlagen
Die Gutachten Anlagen vom 20.September 2000, 25.September 2001, 04.September 2003,
16.August 2004, 23.September 2005, 01.Dezember 2006, 30. August 2007, 28. August 2008,
16. Oktober 2009 und 23. August 2010 mit den Gutachten Nr. ID99/0008/00/33,
ID99/0008/01/33, ID-000008-D0-033, ID-000008-E0-033, ID-000008-F0-033, ID-000008-G0-
033, ID-000008-H0-033, ID-000008-I0-033 und ID-000008-K0-033 sind weiterhin Bestandteil
dieses Gutachtens.
Anlage: (Ausf.) Radanschluß ET Seitenanzahl Nachtragsstand Datum
Anlage 00021 5/108/60 36 1 bis 1 ID00/0008/01/33 25.09.2001
Anlage 55904 5/108/60 36 1 bis 1 ID-000008-D0-033 04.09.2003
Anlage BM516003 5/120/72,5 47 1 bis 1 ID-000008-D0-033 04.09.2003
Anlage BM516017 5/120/72,5 34 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage FL 516002 5/98/58 36,5 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage FL 616002 5/130/78 68 1 bis 2 ID-000008-F0-033 23.09.2005
Anlage FL 616004 5/130/78 68 1 bis 2 ID-000008-L0-033 02.12.2011
Anlage FO 516004 5/108/63,3 52,5 1 bis 1 ID-000008-E0-033 16.08.2004
Anlage FO 516005 5/108/63,3 52,5 1 bis 1 ID-000008-G0-033 01.12.2006
Anlage FO 516007 5/108/63,3 50 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage FO 616004 5/160/65 60 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage FO 616006 5/160/65 56 1 bis 3 ID-000008-J0-033 16.10.2009
Anlage IV 616008 6/170/130 108 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage IV 616009 6/170/130 106 1 bis 1 ID00/0008/00/33 20.09.2000
Anlage IV 616011 6/170/130 108 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage IV 616012 6/170/130 106 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage IV 616013 6/125/74,15 68 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage IV 616014 6/205/161 OS 1 bis 1 ID-000008-L0-033 02.12.2011
132
Anlage ME 516008 5/112/66,5 37 1 bis 1 ID-000008-G0-033 01.12.2006
Anlage ME 516009 5/112/66,5 33 1 bis 1 ID-000008-J0-033 16.10.2009
Anlage ME 516015 5/112/66,5 46 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage ME 516016 5/112/66,5 31 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage ME 516017 5/112/66,5 46 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage ME 516022 5/112/66,5 39 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage ME 616013 6/130/84 62 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage ME 616016 5/112/66,5 54 1 bis 2 ID-000008-K0-033 22.10.2010
Anlage ME 616017 5/112/66,5 60 1 bis 2 ID-000008-K0-033 22.10.2010
Anlage PS 516011 4/108/65 26 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage PS 516012 4/108/65 26 1 bis 2 ID-000008-L0-033 02.12.2011
Anlage PS 516014 5/108/65 32 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage PS 516016 5/108/65 32 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage PS 516017 4/108/65 29 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage PS 616001 5/108/65 42 1 bis 2 ID-000008-K0-033 22.10.2010
Anlage RE 516009 5/108/60 50 1 bis 1 ID-000008-D0-033 04.09.2003
Anlage RE 516010 4/100/60 49 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage RE 516012 5/108/60 49 1 bis 1 ID-000008-H0-033 30.08.2007
Anlage RE 516013 5/114,3/66 47 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage RE 616003 5/130/89 66 1 bis 2 ID-000008-K0-033 22.10.2010
Anlage RE 616008 5/118/71,1 66 1 bis 2 ID-000008-L0-033 02.12.2011
Anlage RE 616012 5/130/89 66 1 bis 2 ID-000008-L0-033 02.12.2011
Anlage RE 616013 5/130/89 66 1 bis 2 ID-000008-L0-033 02.12.2011
Anlage SA 516002 5/110/65,1 41 1 bis 2 ID-000008-I0-033 28.08.2008
Anlage TO 516005 5/114,3/60 45 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage TO 516009 5/114,3/60 45 1 bis 1 ID-000008-L0-033 02.12.2011
Nachtrag 11 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-L0-033

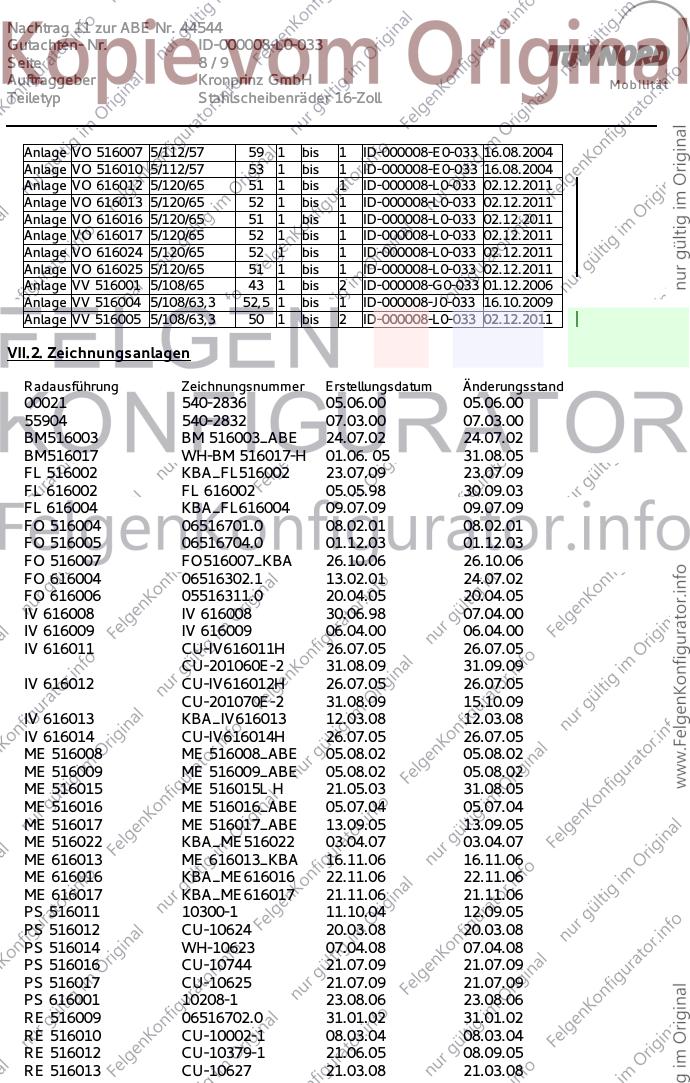

Seite 8/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
Anlage VO 516007 5/112/57 59 1 bis 1 ID-000008-E0-033 16.08.2004
Anlage VO 516010 5/112/57 53 1 bis 1 ID-000008-E0-033 16.08.2004
Anlage VO 616012 5/120/65 51 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VO 616013 5/120/65 52 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VO 616016 5/120/65 51 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VO 616017 5/120/65 52 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VO 616024 5/120/65 52 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VO 616025 5/120/65 51 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VV 516001 5/108/65 43 1 bis 2 ID-000008-G0-033 01.12.2006
Anlage VV 516004 5/108/63,3 52,5 1 bis 1 ID-000008-J0-033 16.10.2009
Anlage VV 516005 5/108/63,3 50 1 bis 2 ID-000008-L0-033 02.12.2011
VII.2. Zeichnungsanlagen
Radausführung Zeichnungsnummer Erstellungsdatum Änderungsstand
00021 540-2836 05.06.00 05.06.00
55904 540-2832 07.03.00 07.03.00
BM516003 BM 516003_ABE 24.07.02 24.07.02
BM516017 WH-BM 516017-H 01.06. 05 31.08.05
FL 516002 KBA_FL516002 23.07.09 23.07.09
FL 616002 FL 616002 05.05.98 30.09.03
FL 616004 KBA_FL616004 09.07.09 09.07.09
FO 516004 06516701.0 08.02.01 08.02.01
FO 516005 06516704.0 01.12.03 01.12.03
FO 516007 FO516007_KBA 26.10.06 26.10.06
FO 616004 06516302.1 13.02.01 24.07.02
FO 616006 05516311.0 20.04.05 20.04.05
IV 616008 IV 616008 30.06.98 07.04.00
IV 616009 IV 616009 06.04.00 06.04.00
IV 616011 CU-IV616011H 26.07.05 26.07.05
CU-201060E-2 31.08.09 31.09.09
IV 616012 CU-IV616012H 26.07.05 26.07.05
CU-201070E-2 31.08.09 15.10.09
IV 616013 KBA_IV616013 12.03.08 12.03.08
IV 616014 CU-IV616014H 26.07.05 26.07.05
ME 516008 ME 516008_ABE 05.08.02 05.08.02
ME 516009 ME 516009_ABE 05.08.02 05.08.02
ME 516015 ME 516015L H 21.05.03 31.08.05
ME 516016 ME 516016_ABE 05.07.04 05.07.04
ME 516017 ME 516017_ABE 13.09.05 13.09.05
ME 516022 KBA_ME516022 03.04.07 03.04.07
ME 616013 ME 616013_KBA 16.11.06 16.11.06
ME 616016 KBA_ME616016 22.11.06 22.11.06
ME 616017 KBA_ME616017 21.11.06 21.11.06
PS 516011 10300-1 11.10.04 12.09.05
PS 516012 CU-10624 20.03.08 20.03.08
PS 516014 WH-10623 07.04.08 07.04.08
PS 516016 CU-10744 21.07.09 21.07.09
PS 516017 CU-10625 21.07.09 21.07.09
PS 616001 10208-1 23.08.06 23.08.06
RE 516009 06516702.0 31.01.02 31.01.02
RE 516010 CU-10002-1 08.03.04 08.03.04
RE 516012 CU-10379-1 21.06.05 08.09.05
RE 516013 CU-10627 21.03.08 21.03.08
Nachtrag 11 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-L0-033
Seite 9/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
RE 616003 RE 616003 20.09.98 14.07.03
RE 616008 RE 616008_KBA 17.07.06 17.07.06
RE 616012 CU-10737 19.06.09 19.06.09
RE 616013 CU-10738 19.06.09 19.06.09
SA 516002 06516703.1 26.04.04 26.04.04
TO 516005 KBA_TO516005 14.03.08 14.03.08
TO 516009 KBA_TO516009 10.12.07 10.12.07
VO 516007 VO 516007 18.02.99 11.12.02
VO 516010 VO 516010 29.11.00 07.08.01
VO 616012 VO 616012 16.06.03 27.07.04
VO 616013 VO 616013 10.08.04 10.08.04
VO 616016 VO 616016_KBA 13.11.06 13.11.06
VO 616017 VO 616017_KBA 13.11.06 13.11.06
VO 616024 KBA_VO 616024 18.10.10 18.10.10
VO 616025 KBA_VO 616025 27.10.11 27.10.11
VV 516001 06516707.0 30.03.06 30.03.06
VV 516004 06516705.1 30.06.04 21.07.05
VV 516005 VV516005_KBA 10.11.06 10.11.06
= aktualisierte bzw. neu hinzugefügte Verwendungsbereiche
TÜV NORD Mobilität GmbH & Co. KG
IFM - Institut für Fahrzeugtechnik und Mobilität
Adlerstr. 7, 45307 Essen
Akkreditiert nach DIN EN ISO/IEC 17025: D-PL-11109-01-00
Benannt als Technischer Dienst
vom Kraftfahrt Bundesamt: KBA – P 00004-96
Geschäftsstelle Essen, 02.12.2011
Karwig
Nachtrag 11 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-L0-033
Anlage-Nr RE 616013
Seite : 1/2 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : Stahlscheibenräder 16-Zoll
Verwendungsbereich
Fahrzeughersteller: Renault
Verkaufsbezeichnung: Master
Typ Genehmigungsnummer kW Reifen Radgröße Radausf. Hinweise
MA e2*2007/46*0016*.. 74 - 107 235/65R16 7Jx16 RE 616013 1)
Fahrzeughersteller: Renault
Verkaufsbezeichnung: Master
Typ Genehmigungsnummer kW Reifen Radgröße Radausf. Hinweise
MB e2*2007/46*0019*.. 74 - 107 235/65R16 7Jx16 RE 616013 1)
Fahrzeughersteller: Renault
Verkaufsbezeichnung: Master
Typ Genehmigungsnummer kW Reifen Radgröße Radausf. Hinweise
MF e2*2007/46*0023*.. 74 - 107 235/65R16 7Jx16 RE 616013 1)
Fahrzeughersteller: Renault
Verkaufsbezeichnung: Master
Typ Genehmigungsnummer kW Reifen Radgröße Radausf. Hinweise
MG e2*2007/46*0026*.. 74 - 107 235/65R16 7Jx16 RE 616013 1)
Fahrzeughersteller: Renault
Verkaufsbezeichnung: Master
Typ Genehmigungsnummer kW Reifen Radgröße Radausf. Hinweise
VA e2*2007/46*0047*.. 74 - 107 235/65R16 7Jx16 RE 616013 1)
Fahrzeughersteller: Renault
Verkaufsbezeichnung: Master
Typ Genehmigungsnummer kW Reifen Radgröße Radausf. Hinweise
VB e2*2007/46*0049*.. 74 - 107 235/65R16 7Jx16 RE 616013 1)
Fahrzeughersteller: Renault
Verkaufsbezeichnung: Master
Typ Genehmigungsnummer kW Reifen Radgröße Radausf. Hinweise
VF e2*2007/46*0051*.. 74 - 107 235/65R16 7Jx16 RE 616013 1)
Nachtrag 11 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-L0-033
Anlage-Nr RE 616013
Seite : 2/2 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : Stahlscheibenräder 16-Zoll
Fahrzeughersteller: Renault
Verkaufsbezeichnung: Master
Typ Genehmigungsnummer kW Reifen Radgröße Radausf. Hinweise
VG e2*2007/46*0053*.. 74 - 107 235/65R16 7Jx16 RE 616013 1)
Fahrzeughersteller: Opel (SOVAB)
Verkaufsbezeichnung: Movano
Typ Genehmigungsnummer kW Reifen Radgröße Radausf. Hinweise
MR e1*2007/46*0362*.. 74 - 107 235/65R16 7Jx16 RE 616013 1)
Fahrzeughersteller: Opel (SOVAB)
Verkaufsbezeichnung: Movano
Typ Genehmigungsnummer kW Reifen Radgröße Radausf. Hinweise
MS e1*2007/46*0471*.. 74 - 107 235/65R16 7Jx16 RE 616013 1)
Hinweise
1) Beizubehalten sind:
- Reifengröße mit Betriebskennung (Last- und Geschwindigkeitsindex) und weiteren
reifenbezogenen Angaben aus den Fahrzeugpapieren, z.B. Beschränkungen auf
Winterreifen (M+S),
- Befestigungsteile und Zubehör des Fahrzeugherstellers für das entsprechende Serienrad,
- Auflagen und Einschränkungen sowie die Verwendung von Schneeketten aus
Betriebserlaubnis und Betriebsanleitung.
Die zulässigen Achslasten lt. Betriebserlaubnis (Fahrzeugschein oder
Zulassungsbescheinigung I ) dürfen den im Gutachten zu dieser Anlage genannten
Grenzwert für die zulässige Achslast nicht überschreiten.
Die Anlage RE 616013 mit den Blättern 1 bis 2 hat nur Gültigkeit in Verbindung mit dem
Gutachten für die Ident- bzw. Nachbauräder, Typ Stahlscheibenräder 16-Zoll des Antragstellers
Kronprinz GmbH .
Geschäftsstelle Essen, 02.12.2011
