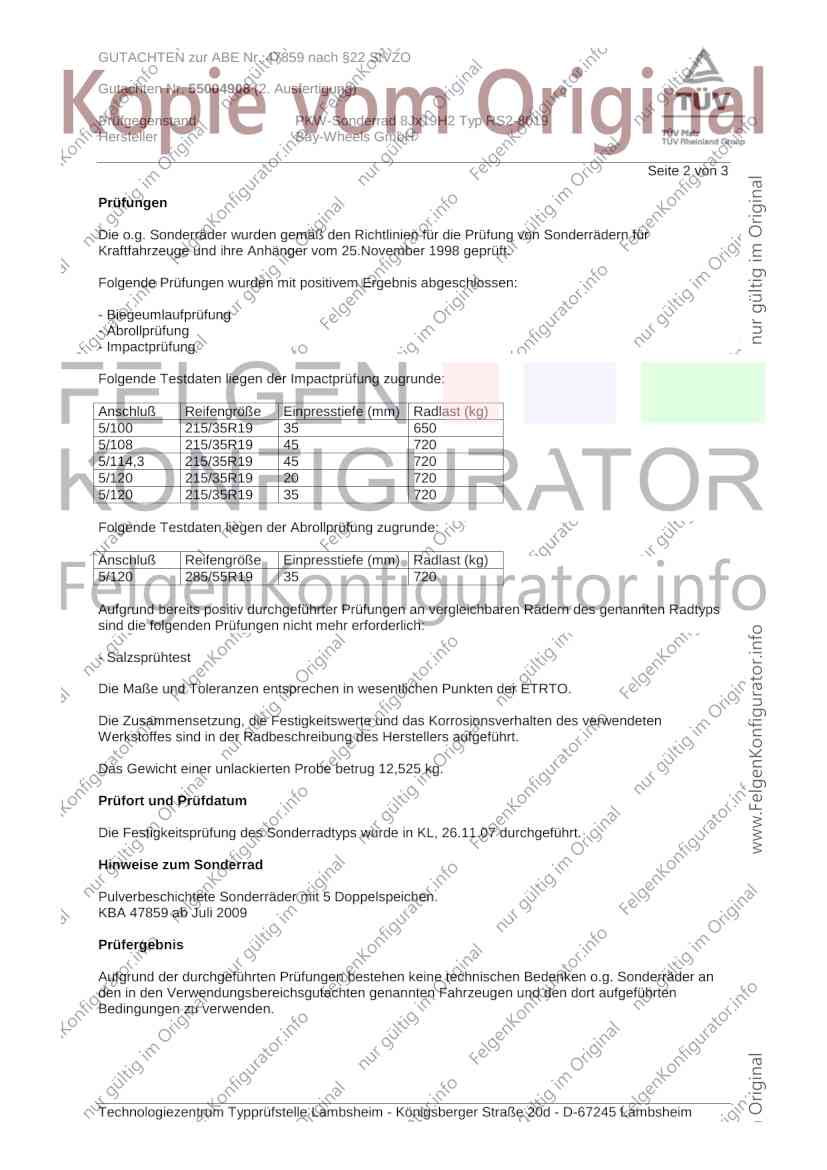

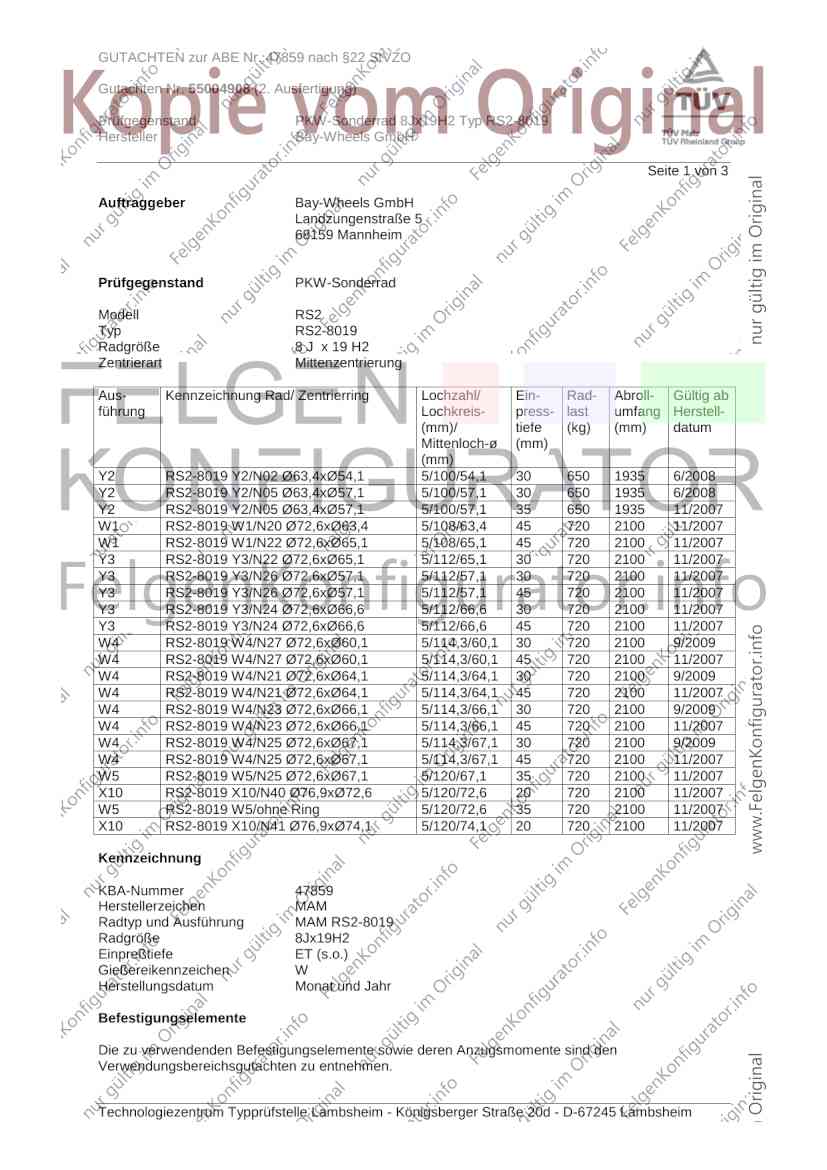

GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 1 von 3
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell RS2
Typ RS2-8019
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y2 RS2-8019 Y2/N02 Ø63,4xØ54,1 5/100/54,1 30 650 1935 6/2008
Y2 RS2-8019 Y2/N05 Ø63,4xØ57,1 5/100/57,1 30 650 1935 6/2008
Y2 RS2-8019 Y2/N05 Ø63,4xØ57,1 5/100/57,1 35 650 1935 11/2007
W1 RS2-8019 W1/N20 Ø72,6xØ63,4 5/108/63,4 45 720 2100 11/2007
W1 RS2-8019 W1/N22 Ø72,6xØ65,1 5/108/65,1 45 720 2100 11/2007
Y3 RS2-8019 Y3/N22 Ø72,6xØ65,1 5/112/65,1 30 720 2100 11/2007
Y3 RS2-8019 Y3/N26 Ø72,6xØ57,1 5/112/57,1 30 720 2100 11/2007
Y3 RS2-8019 Y3/N26 Ø72,6xØ57,1 5/112/57,1 45 720 2100 11/2007
Y3 RS2-8019 Y3/N24 Ø72,6xØ66,6 5/112/66,6 30 720 2100 11/2007
Y3 RS2-8019 Y3/N24 Ø72,6xØ66,6 5/112/66,6 45 720 2100 11/2007
W4 RS2-8019 W4/N27 Ø72,6xØ60,1 5/114,3/60,1 30 720 2100 9/2009
W4 RS2-8019 W4/N27 Ø72,6xØ60,1 5/114,3/60,1 45 720 2100 11/2007
W4 RS2-8019 W4/N21 Ø72,6xØ64,1 5/114,3/64,1 30 720 2100 9/2009
W4 RS2-8019 W4/N21 Ø72,6xØ64,1 5/114,3/64,1 45 720 2100 11/2007
W4 RS2-8019 W4/N23 Ø72,6xØ66,1 5/114,3/66,1 30 720 2100 9/2009
W4 RS2-8019 W4/N23 Ø72,6xØ66,1 5/114,3/66,1 45 720 2100 11/2007
W4 RS2-8019 W4/N25 Ø72,6xØ67,1 5/114,3/67,1 30 720 2100 9/2009
W4 RS2-8019 W4/N25 Ø72,6xØ67,1 5/114,3/67,1 45 720 2100 11/2007
W5 RS2-8019 W5/N25 Ø72,6xØ67,1 5/120/67,1 35 720 2100 11/2007
X10 RS2-8019 X10/N40 Ø76,9xØ72,6 5/120/72,6 20 720 2100 11/2007
W5 RS2-8019 W5/ohne Ring 5/120/72,6 35 720 2100 11/2007
X10 RS2-8019 X10/N41 Ø76,9xØ74,1 5/120/74,1 20 720 2100 11/2007
Kennzeichnung
KBA-Nummer 47859
Herstellerzeichen MAM
Radtyp und Ausführung MAM RS2-8019
Radgröße 8Jx19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen W
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 215/35R19 35 650
5/108 215/35R19 45 720
5/114,3 215/35R19 45 720
5/120 215/35R19 20 720
5/120 215/35R19 35 720
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/55R19 35 720
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 12,525 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in KL, 26.11.07 durchgeführt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
KBA 47859 ab Juli 2009
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 3 von 3
Anlagen
Radzeichnung RS2-8019 04.01.2008
mit Änderung vom 15.06.2009
Beschreibung - 03.12.2008
mit Änderung vom 30.10.2009
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 7. Juni 2011
Tufan 00166924.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
