GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 3
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 756
Radgröße 7,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
B3 LU 756 B3/Z06 Ø63,3-54,1 5/100/54,1 38 615 1960 8/2008
B3 LU 756 B3/Z05 Ø63,3-56,1 5/100/56,1 38 615 1960 8/2008
B3 LU 756 B3/Z03 Ø63,3-57,1 5/100/57,1 38 615 1960 8/2008
B5 LU 756 B5/Z13 Ø70-60,1 5/108/60,1 48 710 2100 8/2008
B5 LU 756 B5/Z34 Ø70-63,4 5/108/63,4 48 710 2100 8/2008
B5 LU 756 B5/Z17 Ø70-65,1 5/108/65,1 48 710 2100 8/2008
O1 LU 756 O1/ohne Ring 5/110/65,1 38 710 2100 8/2008
B7 LU 756 B7/Z16 Ø70-57,1 5/112/57,1 38 710 2100 8/2008
B7 LU 756 B7/Z16 Ø70-57,1 5/112/57,1 48 710 2100 8/2008
B7 LU 756 B7/Z15 Ø70-66,6 5/112/66,6 38 710 2100 8/2008
B7 LU 756 B7/Z15 Ø70-66,6 5/112/66,6 48 710 2100 8/2008
B8 LU 756 B8/Z13 Ø70-60,1 5/114,3/60,1 38 710 2100 8/2008
B8 LU 756 B8/Z13 Ø70-60,1 5/114,3/60,1 48 710 2100 8/2008
B8 LU 756 B8/Z12 Ø70-64,1 5/114,3/64,1 48 710 2100 8/2008
B8 LU 756 B8/Z11 Ø70-66,1 5/114,3/66,1 38 710 2100 8/2008
B8 LU 756 B8/Z11 Ø70-66,1 5/114,3/66,1 48 710 2100 8/2008
B8 LU 756 B8/Z10 Ø70-67,1 5/114,3/67,1 38 710 2100 8/2008
B8 LU 756 B8/Z10 Ø70-67,1 5/114,3/67,1 48 710 2100 8/2008
Kennzeichnung
KBA-Nummer 47464
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 756 (s.o.)
Radgröße 7,5Jx16H2
Einpreßtiefe ET (s.o.)
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH

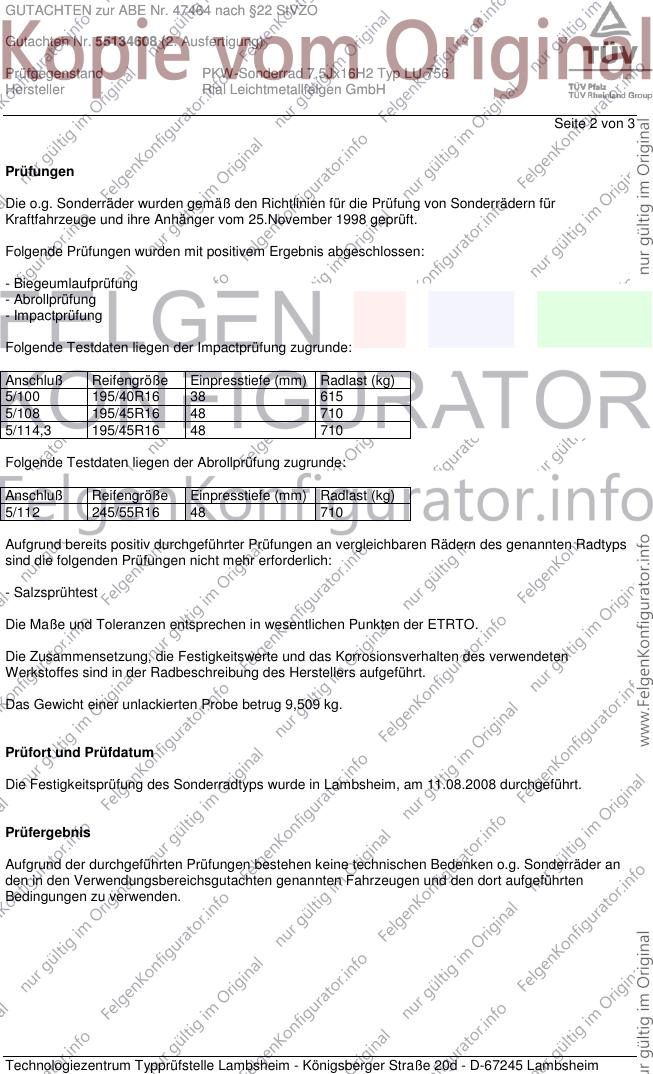

Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 195/40R16 38 615
5/108 195/45R16 48 710
5/114,3 195/45R16 48 710
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 245/55R16 48 710
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,509 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 11.08.2008 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Gutachten Nr. 55134608 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 3
Anlagen
Zentrierringzeichnung 1302-06 03.12.1991
mit Änderung vom 13.08.2009
Zentrierringzeichnung 1303-08 04.12.1991
mit Änderung vom 13.08.2009
Nabenkappenzeichnung 2107-02 28.02.2003
mit Änderung vom 16.12.2004
Befestigungsmittelzeichnung M-F-00-603-01 10.07.1983
Befestigungsmittelzeichnung 1732-01 31.01.2002
Befestigungsmittelzeichnung S1 01299 B1 10.07.1983
Befestigungsmittelzeichnung 2677-01 11.09.2006
Befestigungsmittelzeichnung 2678-01 11.09.2006
Befestigungsmittelzeichnung 1548-01 22.06.1995
Befestigungsmittelzeichnung 1549-01 22.06.1995
Befestigungsmittelzeichnung -F-00-514-01 20.09.1983
Radzeichnung 3020-04 12.06.2008
mit Änderung vom 30.11.2009
Radzeichnung 3021-06 17.06.2008
mit Änderung vom 15.02.2011
Beschreibung 03.12.2008
mit Änderung vom 10.10.2011
Nabenkappenzeichnung 1983-01 11.09.2001
Verwendungsbereich Anlage 1 bis 18
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 18. Oktober 2011
Blauth 00171946.DOC
