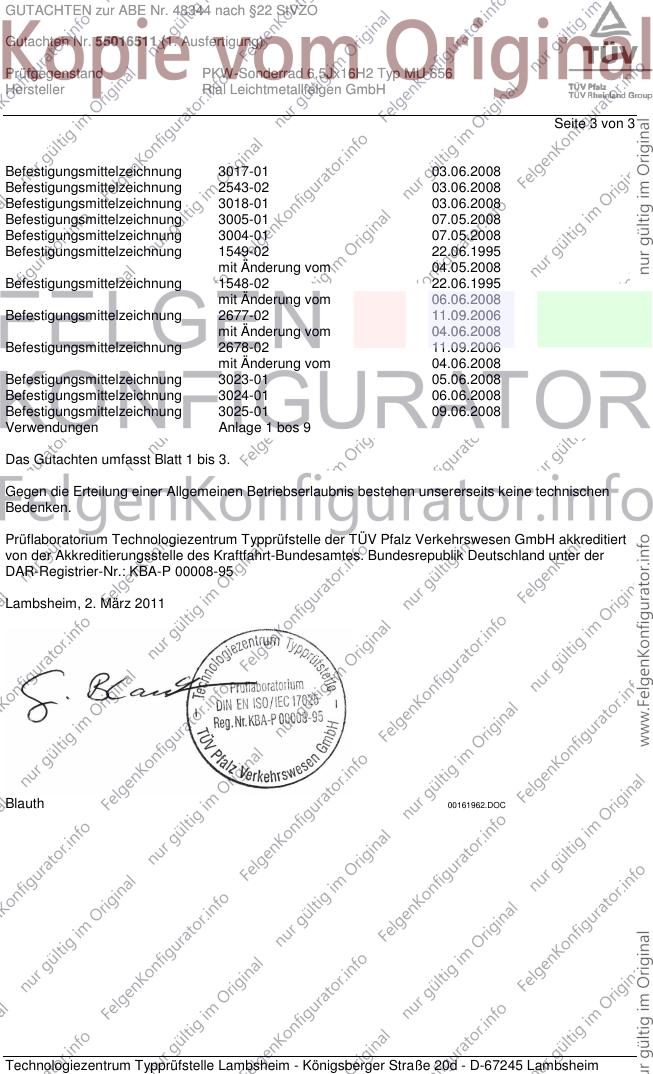

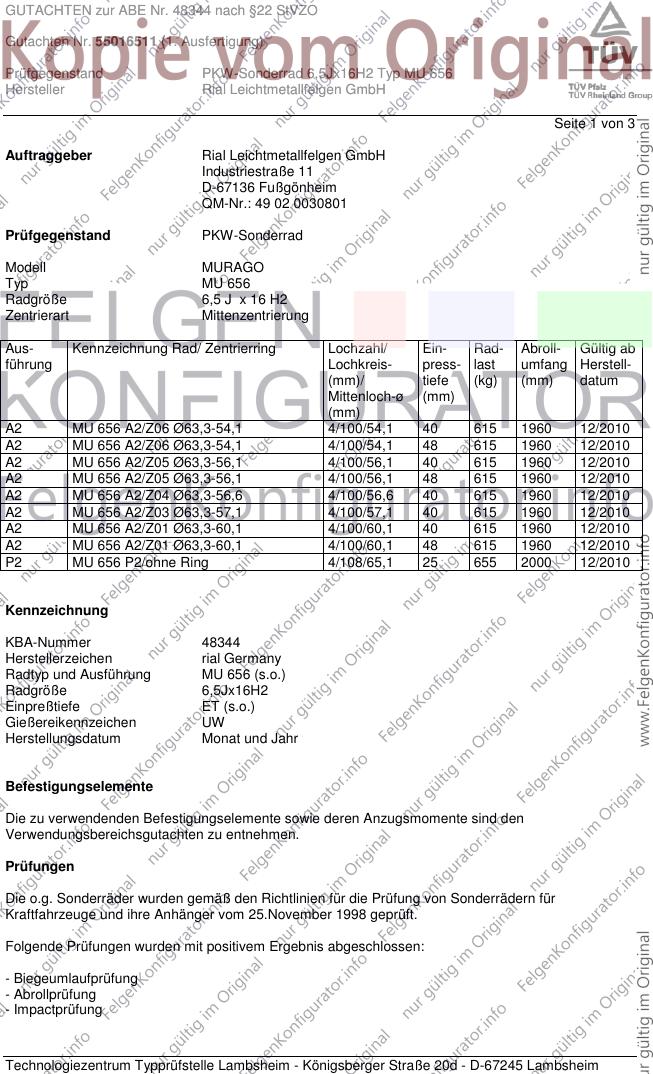

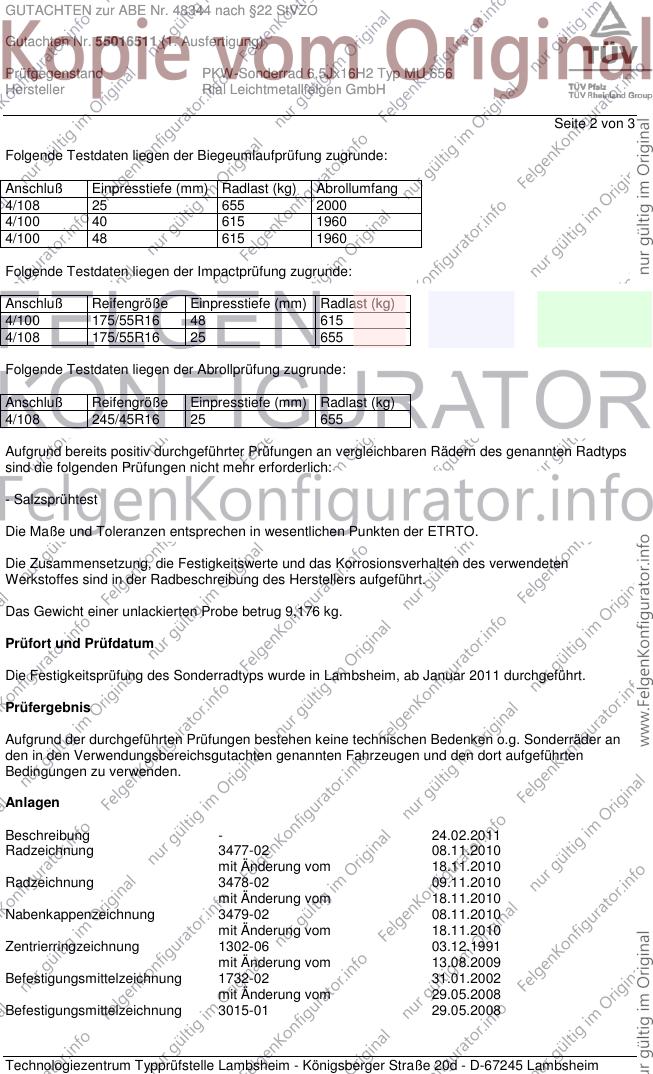

GUTACHTEN zur ABE Nr. 48344 nach §22 StVZO
Gutachten Nr. 55016511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ MU 656
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 3
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell MURAGO
Typ MU 656
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
A2 MU 656 A2/Z06 Ø63,3-54,1 4/100/54,1 40 615 1960 12/2010
A2 MU 656 A2/Z06 Ø63,3-54,1 4/100/54,1 48 615 1960 12/2010
A2 MU 656 A2/Z05 Ø63,3-56,1 4/100/56,1 40 615 1960 12/2010
A2 MU 656 A2/Z05 Ø63,3-56,1 4/100/56,1 48 615 1960 12/2010
A2 MU 656 A2/Z04 Ø63,3-56,6 4/100/56,6 40 615 1960 12/2010
A2 MU 656 A2/Z03 Ø63,3-57,1 4/100/57,1 40 615 1960 12/2010
A2 MU 656 A2/Z01 Ø63,3-60,1 4/100/60,1 40 615 1960 12/2010
A2 MU 656 A2/Z01 Ø63,3-60,1 4/100/60,1 48 615 1960 12/2010
P2 MU 656 P2/ohne Ring 4/108/65,1 25 655 2000 12/2010
Kennzeichnung
KBA-Nummer 48344
Herstellerzeichen rial Germany
Radtyp und Ausführung MU 656 (s.o.)
Radgröße 6,5Jx16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48344 nach §22 StVZO
Gutachten Nr. 55016511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ MU 656
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/108 25 655 2000
4/100 40 615 1960
4/100 48 615 1960
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100 175/55R16 48 615
4/108 175/55R16 25 655
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/108 245/45R16 25 655
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,176 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Januar 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 24.02.2011
Radzeichnung 3477-02 08.11.2010
mit Änderung vom 18.11.2010
Radzeichnung 3478-02 09.11.2010
mit Änderung vom 18.11.2010
Nabenkappenzeichnung 3479-02 08.11.2010
mit Änderung vom 18.11.2010
Zentrierringzeichnung 1302-06 03.12.1991
mit Änderung vom 13.08.2009
Befestigungsmittelzeichnung 1732-02 31.01.2002
mit Änderung vom 29.05.2008
Befestigungsmittelzeichnung 3015-01 29.05.2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48344 nach §22 StVZO
Gutachten Nr. 55016511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ MU 656
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 3
Befestigungsmittelzeichnung 3017-01 03.06.2008
Befestigungsmittelzeichnung 2543-02 03.06.2008
Befestigungsmittelzeichnung 3018-01 03.06.2008
Befestigungsmittelzeichnung 3005-01 07.05.2008
Befestigungsmittelzeichnung 3004-01 07.05.2008
Befestigungsmittelzeichnung 1549-02 22.06.1995
mit Änderung vom 04.05.2008
Befestigungsmittelzeichnung 1548-02 22.06.1995
mit Änderung vom 06.06.2008
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 3023-01 05.06.2008
Befestigungsmittelzeichnung 3024-01 06.06.2008
Befestigungsmittelzeichnung 3025-01 09.06.2008
Verwendungen Anlage 1 bos 9
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 2. März 2011
Blauth 00161962.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
