GUTACHTEN zur ABE Nr. 48245 nach §22 StVZO
Gutachten Nr. 55100510 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PA 808
Hersteller Rial Leichtmetallfelgen GmbH

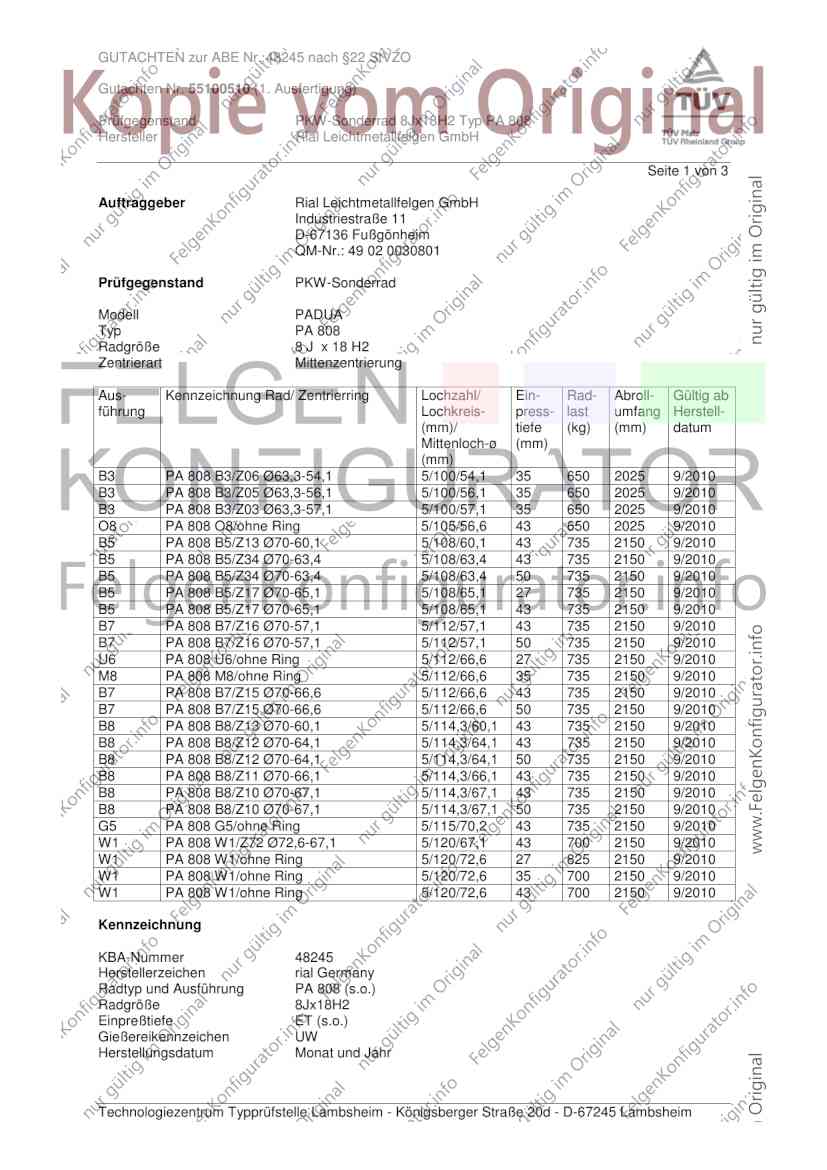

Seite 1 von 3
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell PADUA
Typ PA 808
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
B3 PA 808 B3/Z06 Ø63,3-54,1 5/100/54,1 35 650 2025 9/2010
B3 PA 808 B3/Z05 Ø63,3-56,1 5/100/56,1 35 650 2025 9/2010
B3 PA 808 B3/Z03 Ø63,3-57,1 5/100/57,1 35 650 2025 9/2010
O8 PA 808 O8/ohne Ring 5/105/56,6 43 650 2025 9/2010
B5 PA 808 B5/Z13 Ø70-60,1 5/108/60,1 43 735 2150 9/2010
B5 PA 808 B5/Z34 Ø70-63,4 5/108/63,4 43 735 2150 9/2010
B5 PA 808 B5/Z34 Ø70-63,4 5/108/63,4 50 735 2150 9/2010
B5 PA 808 B5/Z17 Ø70-65,1 5/108/65,1 27 735 2150 9/2010
B5 PA 808 B5/Z17 Ø70-65,1 5/108/65,1 43 735 2150 9/2010
B7 PA 808 B7/Z16 Ø70-57,1 5/112/57,1 43 735 2150 9/2010
B7 PA 808 B7/Z16 Ø70-57,1 5/112/57,1 50 735 2150 9/2010
U6 PA 808 U6/ohne Ring 5/112/66,6 27 735 2150 9/2010
M8 PA 808 M8/ohne Ring 5/112/66,6 35 735 2150 9/2010
B7 PA 808 B7/Z15 Ø70-66,6 5/112/66,6 43 735 2150 9/2010
B7 PA 808 B7/Z15 Ø70-66,6 5/112/66,6 50 735 2150 9/2010
B8 PA 808 B8/Z13 Ø70-60,1 5/114,3/60,1 43 735 2150 9/2010
B8 PA 808 B8/Z12 Ø70-64,1 5/114,3/64,1 43 735 2150 9/2010
B8 PA 808 B8/Z12 Ø70-64,1 5/114,3/64,1 50 735 2150 9/2010
B8 PA 808 B8/Z11 Ø70-66,1 5/114,3/66,1 43 735 2150 9/2010
B8 PA 808 B8/Z10 Ø70-67,1 5/114,3/67,1 43 735 2150 9/2010
B8 PA 808 B8/Z10 Ø70-67,1 5/114,3/67,1 50 735 2150 9/2010
G5 PA 808 G5/ohne Ring 5/115/70,2 43 735 2150 9/2010
W1 PA 808 W1/Z72 Ø72,6-67,1 5/120/67,1 43 700 2150 9/2010
W1 PA 808 W1/ohne Ring 5/120/72,6 27 825 2150 9/2010
W1 PA 808 W1/ohne Ring 5/120/72,6 35 700 2150 9/2010
W1 PA 808 W1/ohne Ring 5/120/72,6 43 700 2150 9/2010
Kennzeichnung
KBA-Nummer 48245
Herstellerzeichen rial Germany
Radtyp und Ausführung PA 808 (s.o.)
Radgröße 8Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UW
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48245 nach §22 StVZO
Gutachten Nr. 55100510 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PA 808
Hersteller Rial Leichtmetallfelgen GmbH

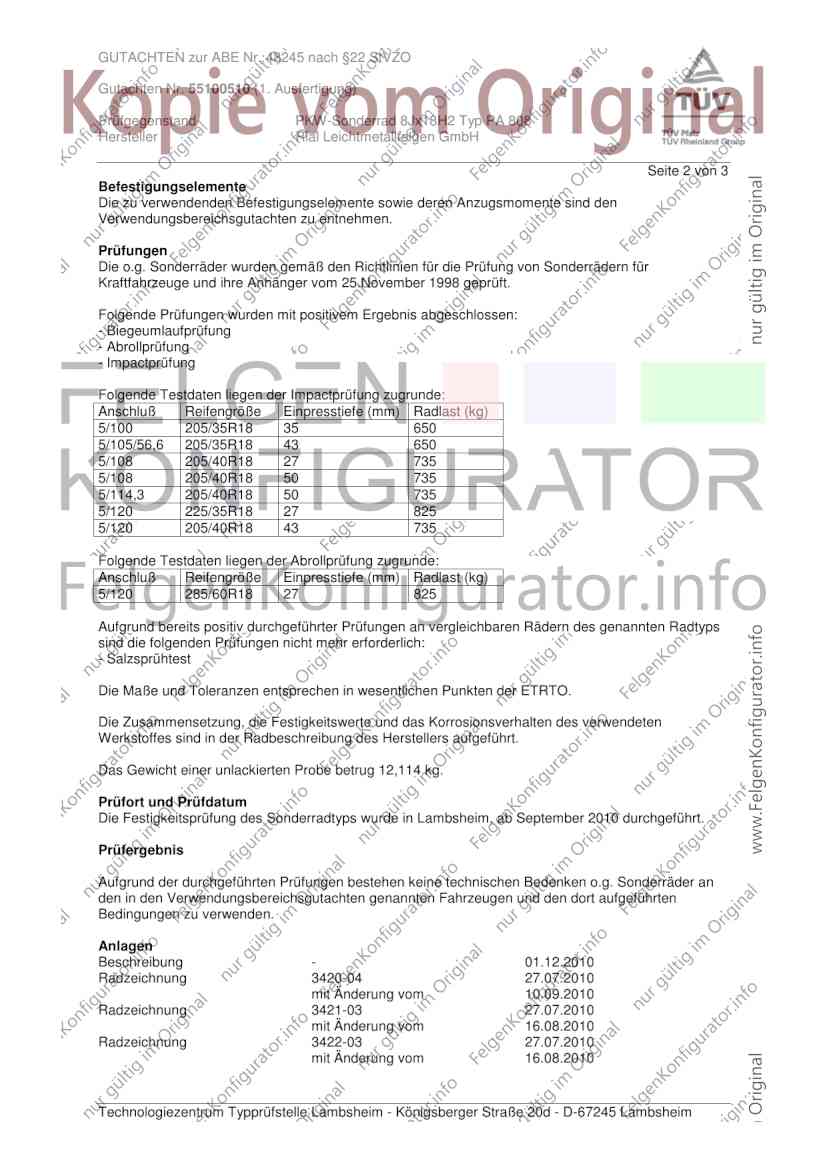

Seite 2 von 3
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 205/35R18 35 650
5/105/56,6 205/35R18 43 650
5/108 205/40R18 27 735
5/108 205/40R18 50 735
5/114,3 205/40R18 50 735
5/120 225/35R18 27 825
5/120 205/40R18 43 735
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/60R18 27 825
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 12,114 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab September 2010 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 01.12.2010
Radzeichnung 3420-04 27.07.2010
mit Änderung vom 10.09.2010
Radzeichnung 3421-03 27.07.2010
mit Änderung vom 16.08.2010
Radzeichnung 3422-03 27.07.2010
mit Änderung vom 16.08.2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48245 nach §22 StVZO
Gutachten Nr. 55100510 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PA 808
Hersteller Rial Leichtmetallfelgen GmbH

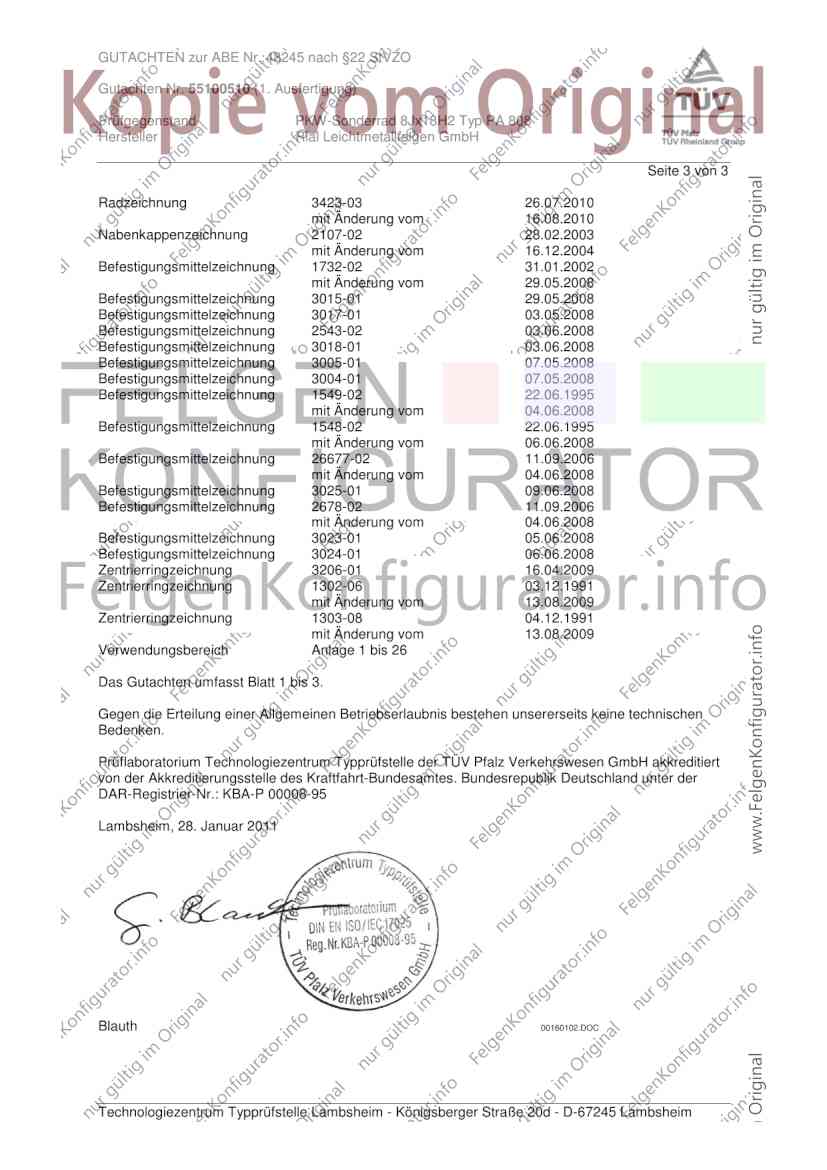

Seite 3 von 3
Radzeichnung 3423-03 26.07.2010
mit Änderung vom 16.08.2010
Nabenkappenzeichnung 2107-02 28.02.2003
mit Änderung vom 16.12.2004
Befestigungsmittelzeichnung 1732-02 31.01.2002
mit Änderung vom 29.05.2008
Befestigungsmittelzeichnung 3015-01 29.05.2008
Befestigungsmittelzeichnung 3017-01 03.05.2008
Befestigungsmittelzeichnung 2543-02 03.06.2008
Befestigungsmittelzeichnung 3018-01 03.06.2008
Befestigungsmittelzeichnung 3005-01 07.05.2008
Befestigungsmittelzeichnung 3004-01 07.05.2008
Befestigungsmittelzeichnung 1549-02 22.06.1995
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 1548-02 22.06.1995
mit Änderung vom 06.06.2008
Befestigungsmittelzeichnung 26677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 3025-01 09.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 3023-01 05.06.2008
Befestigungsmittelzeichnung 3024-01 06.06.2008
Zentrierringzeichnung 3206-01 16.04.2009
Zentrierringzeichnung 1302-06 03.12.1991
mit Änderung vom 13.08.2009
Zentrierringzeichnung 1303-08 04.12.1991
mit Änderung vom 13.08.2009
Verwendungsbereich Anlage 1 bis 26
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 28. Januar 2011
Blauth 00160102.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
