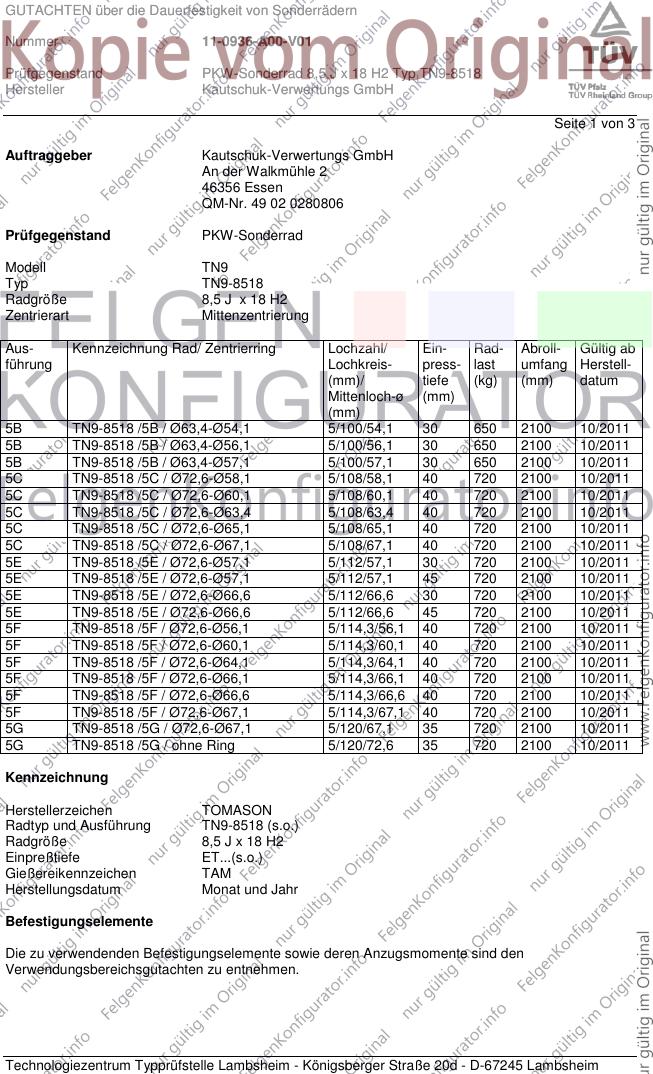

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 11-0936-A00-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 3
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN9
Typ TN9-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5B TN9-8518 /5B / Ø63,4-Ø54,1 5/100/54,1 30 650 2100 10/2011
5B TN9-8518 /5B / Ø63,4-Ø56,1 5/100/56,1 30 650 2100 10/2011
5B TN9-8518 /5B / Ø63,4-Ø57,1 5/100/57,1 30 650 2100 10/2011
5C TN9-8518 /5C / Ø72,6-Ø58,1 5/108/58,1 40 720 2100 10/2011
5C TN9-8518 /5C / Ø72,6-Ø60,1 5/108/60,1 40 720 2100 10/2011
5C TN9-8518 /5C / Ø72,6-Ø63,4 5/108/63,4 40 720 2100 10/2011
5C TN9-8518 /5C / Ø72,6-Ø65,1 5/108/65,1 40 720 2100 10/2011
5C TN9-8518 /5C / Ø72,6-Ø67,1 5/108/67,1 40 720 2100 10/2011
5E TN9-8518 /5E / Ø72,6-Ø57,1 5/112/57,1 30 720 2100 10/2011
5E TN9-8518 /5E / Ø72,6-Ø57,1 5/112/57,1 45 720 2100 10/2011
5E TN9-8518 /5E / Ø72,6-Ø66,6 5/112/66,6 30 720 2100 10/2011
5E TN9-8518 /5E / Ø72,6-Ø66,6 5/112/66,6 45 720 2100 10/2011
5F TN9-8518 /5F / Ø72,6-Ø56,1 5/114,3/56,1 40 720 2100 10/2011
5F TN9-8518 /5F / Ø72,6-Ø60,1 5/114,3/60,1 40 720 2100 10/2011
5F TN9-8518 /5F / Ø72,6-Ø64,1 5/114,3/64,1 40 720 2100 10/2011
5F TN9-8518 /5F / Ø72,6-Ø66,1 5/114,3/66,1 40 720 2100 10/2011
5F TN9-8518 /5F / Ø72,6-Ø66,6 5/114,3/66,6 40 720 2100 10/2011
5F TN9-8518 /5F / Ø72,6-Ø67,1 5/114,3/67,1 40 720 2100 10/2011
5G TN9-8518 /5G / Ø72,6-Ø67,1 5/120/67,1 35 720 2100 10/2011
5G TN9-8518 /5G / ohne Ring 5/120/72,6 35 720 2100 10/2011
Kennzeichnung
Herstellerzeichen TOMASON
Radtyp und Ausführung TN9-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

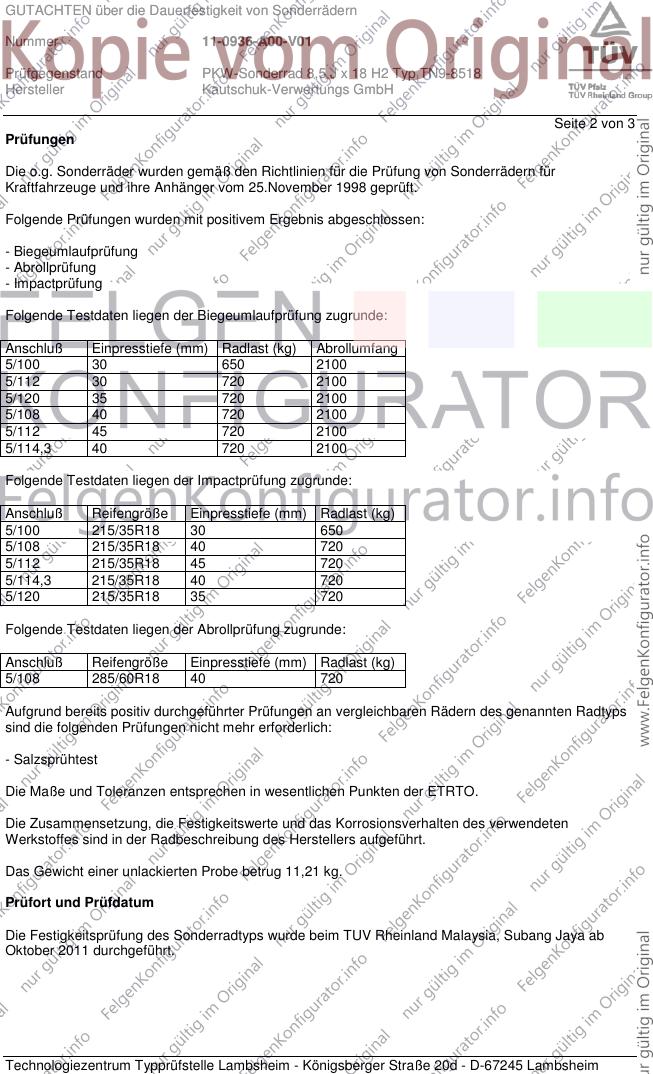

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 11-0936-A00-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 30 650 2100
5/112 30 720 2100
5/120 35 720 2100
5/108 40 720 2100
5/112 45 720 2100
5/114,3 40 720 2100
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 215/35R18 30 650
5/108 215/35R18 40 720
5/112 215/35R18 45 720
5/114,3 215/35R18 40 720
5/120 215/35R18 35 720
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 285/60R18 40 720
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,21 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TUV Rheinland Malaysia, Subang Jaya ab
Oktober 2011 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

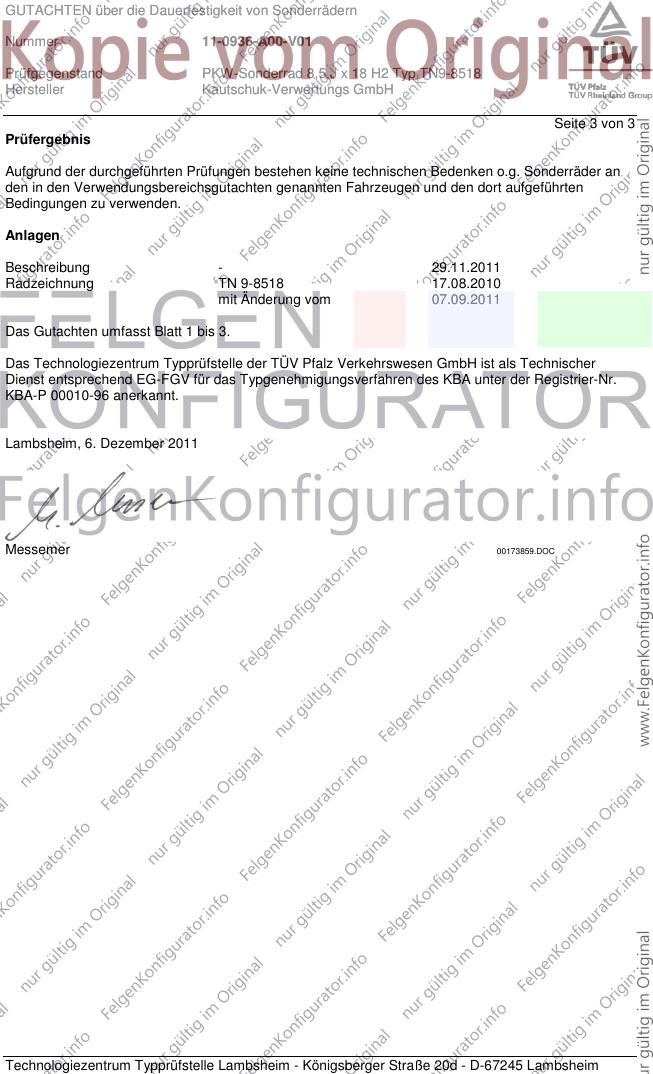

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 11-0936-A00-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 29.11.2011
Radzeichnung TN 9-8518 17.08.2010
mit Änderung vom 07.09.2011
Das Gutachten umfasst Blatt 1 bis 3.
Das Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH ist als Technischer
Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des KBA unter der Registrier-Nr.
KBA-P 00010-96 anerkannt.
Lambsheim, 6. Dezember 2011
Messemer 00173859.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
