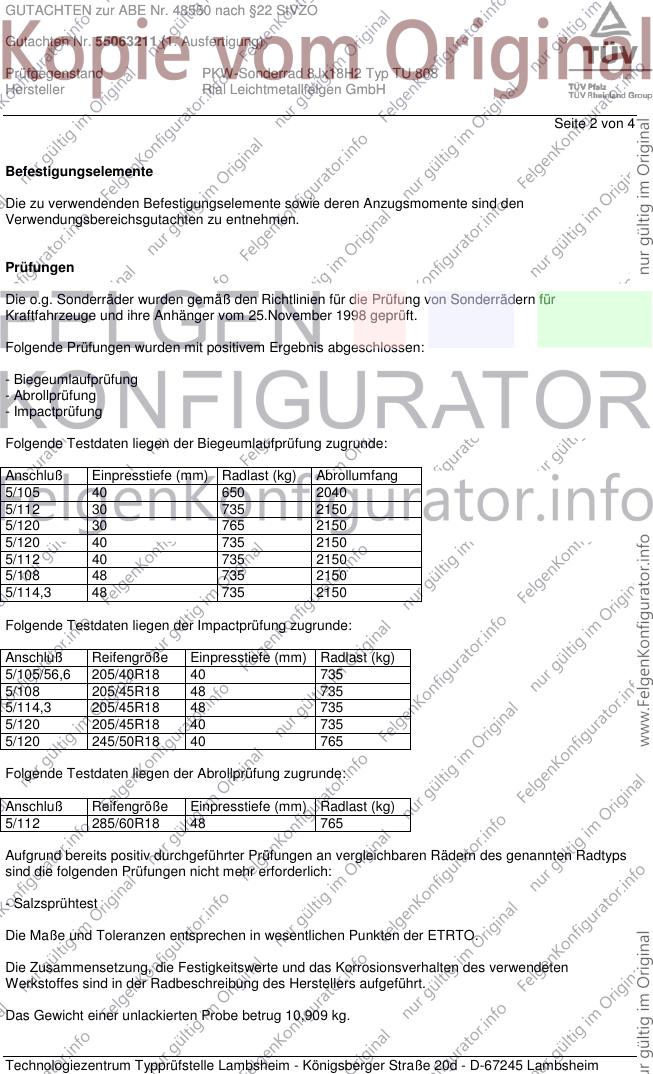

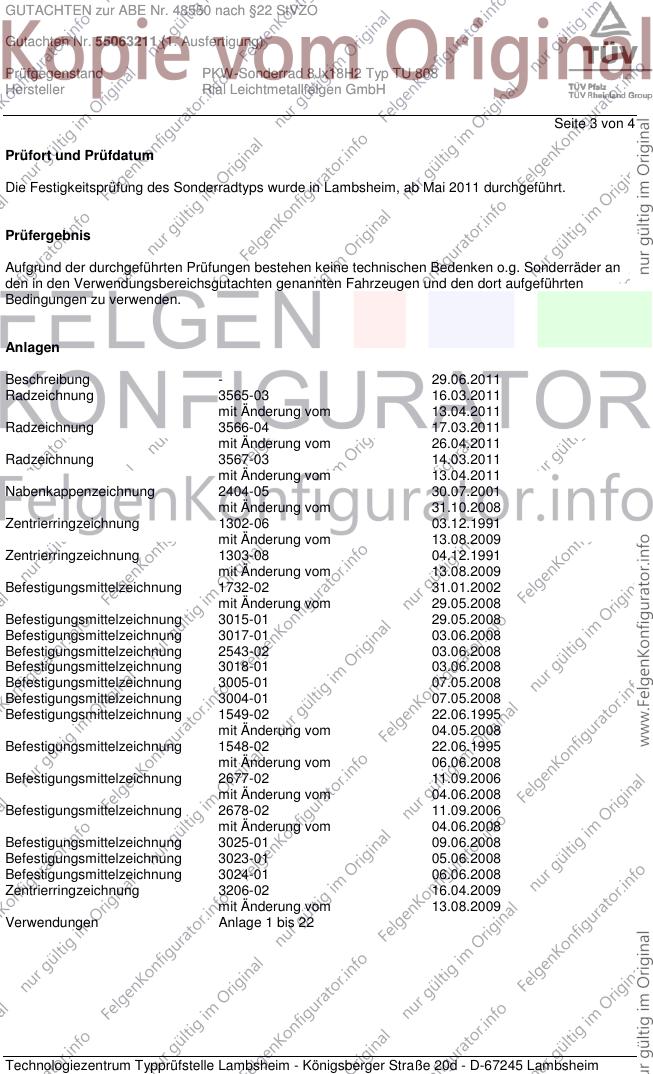

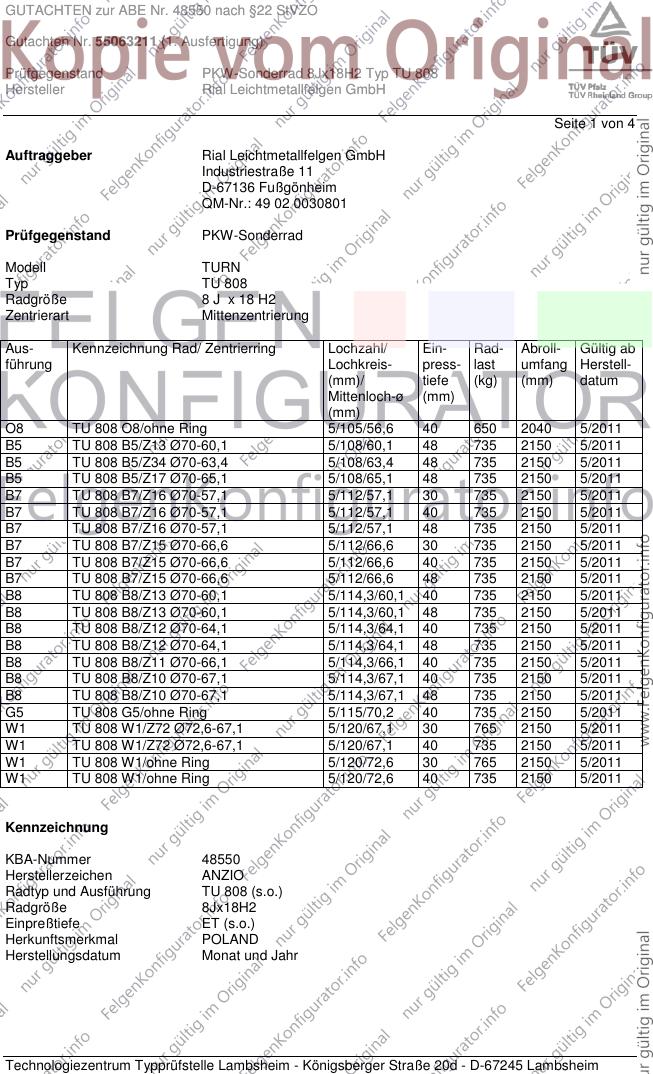

GUTACHTEN zur ABE Nr. 48550 nach §22 StVZO
Gutachten Nr. 55063211 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 4
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell TURN
Typ TU 808
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
O8 TU 808 O8/ohne Ring 5/105/56,6 40 650 2040 5/2011
B5 TU 808 B5/Z13 Ø70-60,1 5/108/60,1 48 735 2150 5/2011
B5 TU 808 B5/Z34 Ø70-63,4 5/108/63,4 48 735 2150 5/2011
B5 TU 808 B5/Z17 Ø70-65,1 5/108/65,1 48 735 2150 5/2011
B7 TU 808 B7/Z16 Ø70-57,1 5/112/57,1 30 735 2150 5/2011
B7 TU 808 B7/Z16 Ø70-57,1 5/112/57,1 40 735 2150 5/2011
B7 TU 808 B7/Z16 Ø70-57,1 5/112/57,1 48 735 2150 5/2011
B7 TU 808 B7/Z15 Ø70-66,6 5/112/66,6 30 735 2150 5/2011
B7 TU 808 B7/Z15 Ø70-66,6 5/112/66,6 40 735 2150 5/2011
B7 TU 808 B7/Z15 Ø70-66,6 5/112/66,6 48 735 2150 5/2011
B8 TU 808 B8/Z13 Ø70-60,1 5/114,3/60,1 40 735 2150 5/2011
B8 TU 808 B8/Z13 Ø70-60,1 5/114,3/60,1 48 735 2150 5/2011
B8 TU 808 B8/Z12 Ø70-64,1 5/114,3/64,1 40 735 2150 5/2011
B8 TU 808 B8/Z12 Ø70-64,1 5/114,3/64,1 48 735 2150 5/2011
B8 TU 808 B8/Z11 Ø70-66,1 5/114,3/66,1 40 735 2150 5/2011
B8 TU 808 B8/Z10 Ø70-67,1 5/114,3/67,1 40 735 2150 5/2011
B8 TU 808 B8/Z10 Ø70-67,1 5/114,3/67,1 48 735 2150 5/2011
G5 TU 808 G5/ohne Ring 5/115/70,2 40 735 2150 5/2011
W1 TU 808 W1/Z72 Ø72,6-67,1 5/120/67,1 30 765 2150 5/2011
W1 TU 808 W1/Z72 Ø72,6-67,1 5/120/67,1 40 735 2150 5/2011
W1 TU 808 W1/ohne Ring 5/120/72,6 30 765 2150 5/2011
W1 TU 808 W1/ohne Ring 5/120/72,6 40 735 2150 5/2011
Kennzeichnung
KBA-Nummer 48550
Herstellerzeichen ANZIO
Radtyp und Ausführung TU 808 (s.o.)
Radgröße 8Jx18H2
Einpreßtiefe ET (s.o.)
Herkunftsmerkmal POLAND
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48550 nach §22 StVZO
Gutachten Nr. 55063211 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 4
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/105 40 650 2040
5/112 30 735 2150
5/120 30 765 2150
5/120 40 735 2150
5/112 40 735 2150
5/108 48 735 2150
5/114,3 48 735 2150
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/105/56,6 205/40R18 40 735
5/108 205/45R18 48 735
5/114,3 205/45R18 48 735
5/120 205/45R18 40 735
5/120 245/50R18 40 765
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 285/60R18 48 765
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,909 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48550 nach §22 StVZO
Gutachten Nr. 55063211 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 4
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Mai 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 29.06.2011
Radzeichnung 3565-03 16.03.2011
mit Änderung vom 13.04.2011
Radzeichnung 3566-04 17.03.2011
mit Änderung vom 26.04.2011
Radzeichnung 3567-03 14.03.2011
mit Änderung vom 13.04.2011
Nabenkappenzeichnung 2404-05 30.07.2001
mit Änderung vom 31.10.2008
Zentrierringzeichnung 1302-06 03.12.1991
mit Änderung vom 13.08.2009
Zentrierringzeichnung 1303-08 04.12.1991
mit Änderung vom 13.08.2009
Befestigungsmittelzeichnung 1732-02 31.01.2002
mit Änderung vom 29.05.2008
Befestigungsmittelzeichnung 3015-01 29.05.2008
Befestigungsmittelzeichnung 3017-01 03.06.2008
Befestigungsmittelzeichnung 2543-02 03.06.2008
Befestigungsmittelzeichnung 3018-01 03.06.2008
Befestigungsmittelzeichnung 3005-01 07.05.2008
Befestigungsmittelzeichnung 3004-01 07.05.2008
Befestigungsmittelzeichnung 1549-02 22.06.1995
mit Änderung vom 04.05.2008
Befestigungsmittelzeichnung 1548-02 22.06.1995
mit Änderung vom 06.06.2008
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 3025-01 09.06.2008
Befestigungsmittelzeichnung 3023-01 05.06.2008
Befestigungsmittelzeichnung 3024-01 06.06.2008
Zentrierringzeichnung 3206-02 16.04.2009
mit Änderung vom 13.08.2009
Verwendungen Anlage 1 bis 22
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48550 nach §22 StVZO
Gutachten Nr. 55063211 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 4
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
