GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 11-0361-A00-V02
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 bzw. EH2+ Typ 85039
Hersteller O.Z. Spa

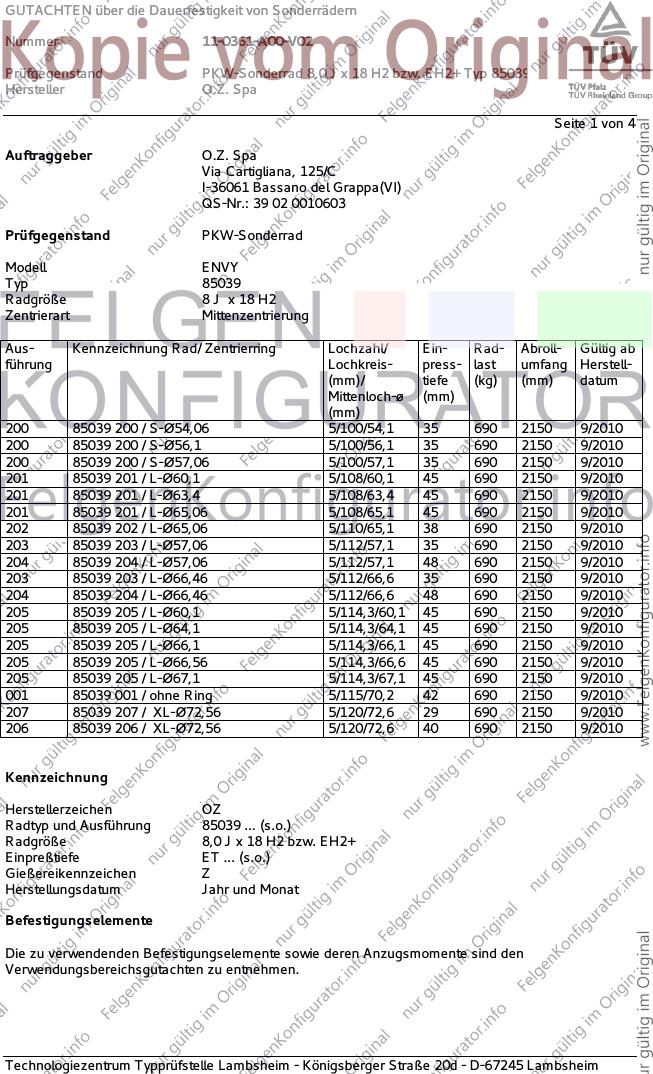

Seite 1 von 4
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell ENVY
Typ 85039
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
200 85039 200 / S-Ø54,06 5/100/54,1 35 690 2150 9/2010
200 85039 200 / S-Ø56,1 5/100/56,1 35 690 2150 9/2010
200 85039 200 / S-Ø57,06 5/100/57,1 35 690 2150 9/2010
201 85039 201 / L-Ø60,1 5/108/60,1 45 690 2150 9/2010
201 85039 201 / L-Ø63,4 5/108/63,4 45 690 2150 9/2010
201 85039 201 / L-Ø65,06 5/108/65,1 45 690 2150 9/2010
202 85039 202 / L-Ø65,06 5/110/65,1 38 690 2150 9/2010
203 85039 203 / L-Ø57,06 5/112/57,1 35 690 2150 9/2010
204 85039 204 / L-Ø57,06 5/112/57,1 48 690 2150 9/2010
203 85039 203 / L-Ø66,46 5/112/66,6 35 690 2150 9/2010
204 85039 204 / L-Ø66,46 5/112/66,6 48 690 2150 9/2010
205 85039 205 / L-Ø60,1 5/114,3/60,1 45 690 2150 9/2010
205 85039 205 / L-Ø64,1 5/114,3/64,1 45 690 2150 9/2010
205 85039 205 / L-Ø66,1 5/114,3/66,1 45 690 2150 9/2010
205 85039 205 / L-Ø66,56 5/114,3/66,6 45 690 2150 9/2010
205 85039 205 / L-Ø67,1 5/114,3/67,1 45 690 2150 9/2010
001 85039 001 / ohne Ring 5/115/70,2 42 690 2150 9/2010
207 85039 207 / XL-Ø72,56 5/120/72,6 29 690 2150 9/2010
206 85039 206 / XL-Ø72,56 5/120/72,6 40 690 2150 9/2010
Kennzeichnung
Herstellerzeichen OZ
Radtyp und Ausführung 85039 ... (s.o.)
Radgröße 8,0 J x 18 H2 bzw. EH2+
Einpreßtiefe ET ... (s.o.)
Gießereikennzeichen Z
Herstellungsdatum Jahr und Monat
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 11-0361-A00-V02
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 bzw. EH2+ Typ 85039
Hersteller O.Z. Spa

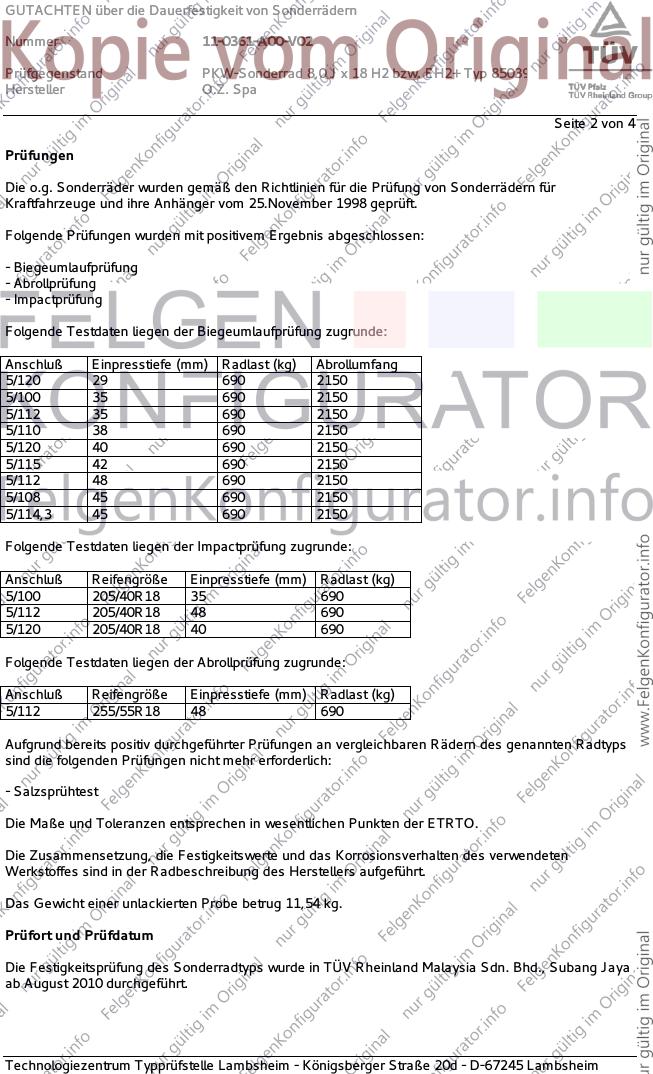

Seite 2 von 4
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 29 690 2150
5/100 35 690 2150
5/112 35 690 2150
5/110 38 690 2150
5/120 40 690 2150
5/115 42 690 2150
5/112 48 690 2150
5/108 45 690 2150
5/114,3 45 690 2150
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 205/40R18 35 690
5/112 205/40R18 48 690
5/120 205/40R18 40 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 255/55R18 48 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,54 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Malaysia Sdn. Bhd., Subang Jaya
ab August 2010 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 11-0361-A00-V02
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 bzw. EH2+ Typ 85039
Hersteller O.Z. Spa

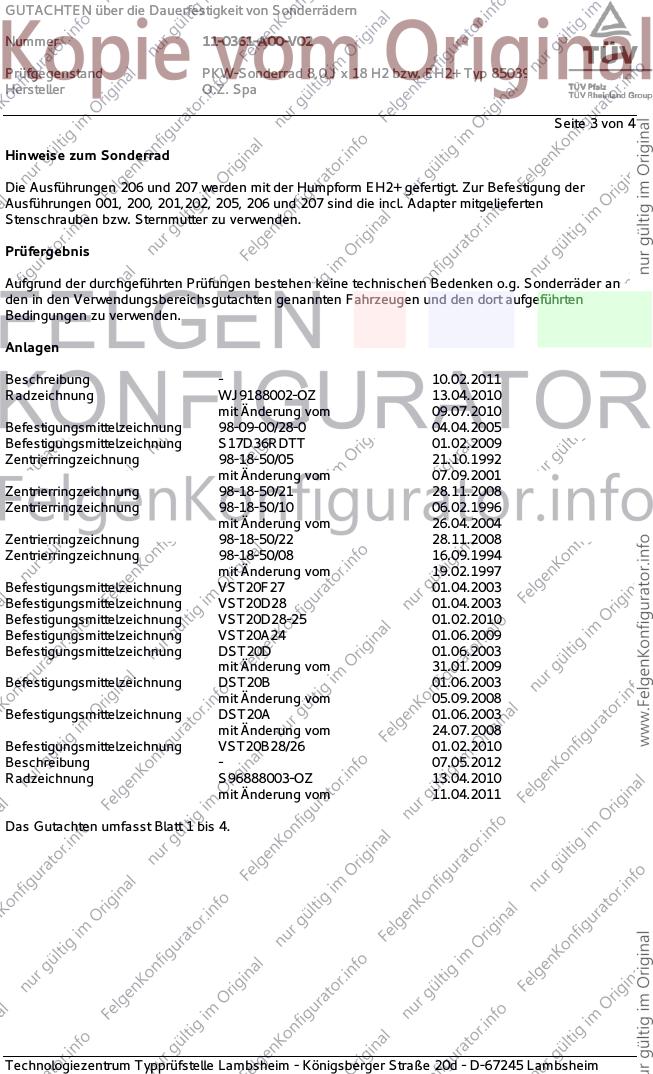

Seite 3 von 4
Hinweise zum Sonderrad
Die Ausführungen 206 und 207 werden mit der Humpform EH2+ gefertigt. Zur Befestigung der
Ausführungen 001, 200, 201,202, 205, 206 und 207 sind die incl. Adapter mitgelieferten
Stenschrauben bzw. Sternmutter zu verwenden.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 10.02.2011
Radzeichnung WJ9188002-OZ 13.04.2010
mit Änderung vom 09.07.2010
Befestigungsmittelzeichnung 98-09-00/28-0 04.04.2005
Befestigungsmittelzeichnung S17D36RDTT 01.02.2009
Zentrierringzeichnung 98-18-50/05 21.10.1992
mit Änderung vom 07.09.2001
Zentrierringzeichnung 98-18-50/21 28.11.2008
Zentrierringzeichnung 98-18-50/10 06.02.1996
mit Änderung vom 26.04.2004
Zentrierringzeichnung 98-18-50/22 28.11.2008
Zentrierringzeichnung 98-18-50/08 16.09.1994
mit Änderung vom 19.02.1997
Befestigungsmittelzeichnung VST20F27 01.04.2003
Befestigungsmittelzeichnung VST20D28 01.04.2003
Befestigungsmittelzeichnung VST20D28-25 01.02.2010
Befestigungsmittelzeichnung VST20A24 01.06.2009
Befestigungsmittelzeichnung DST20D 01.06.2003
mit Änderung vom 31.01.2009
Befestigungsmittelzeichnung DST20B 01.06.2003
mit Änderung vom 05.09.2008
Befestigungsmittelzeichnung DST20A 01.06.2003
mit Änderung vom 24.07.2008
Befestigungsmittelzeichnung VST20B28/26 01.02.2010
Beschreibung - 07.05.2012
Radzeichnung S96888003-OZ 13.04.2010
mit Änderung vom 11.04.2011
Das Gutachten umfasst Blatt 1 bis 4.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 11-0361-A00-V02
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 bzw. EH2+ Typ 85039
Hersteller O.Z. Spa
Seite 4 von 4
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Mai 2012
Pohl 00180654.DOC
