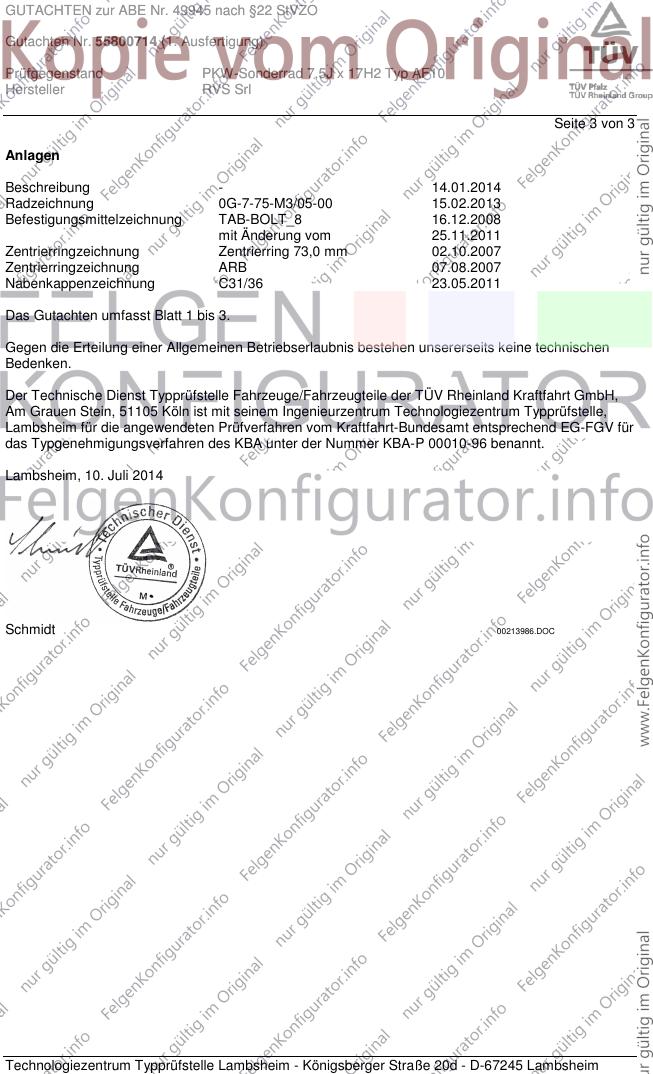

GUTACHTEN zur ABE Nr. 49945 nach §22 StVZO
Gutachten Nr. 55800714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF10
Hersteller RVS Srl
Seite 1 von 3
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF10
Typ AF10
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
31B AF10 31B / Ø66,6 - Ø57,1 5/112/57,1 35 690 2231 9/2013
69B AF10 69B / Ø 66,6 - Ø 57,1 5/112/57,1 45 690 2231 9/2013
31B AF10 31B / ohne Ring 5/112/66,6 35 690 2231 9/2013
69B AF10 69B / ohne Ring 5/112/66,6 45 690 2231 9/2013
586 AF10 586 / Ø73,1 - Ø60,1 5/114,3/60,1 40 690 2187 9/2013
586 AF10 586 / Ø73,1 - Ø64,1 5/114,3/64,1 40 690 2187 9/2013
586 AF10 586 / Ø73,1 - Ø66,1 5/114,3/66,1 40 690 2187 9/2013
586 AF10 586 / Ø73,1 - Ø67,1 5/114,3/67,1 40 690 2187 9/2013
Kennzeichnung
KBA-Nummer 49945
Herstellerzeichen RVS
Radtyp und Ausführung AF10... (s.o.)
Radgröße 7,5J x 17H2
Einpreßtiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstellungsdatum Monat und jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49945 nach §22 StVZO
Gutachten Nr. 55800714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF10
Hersteller RVS Srl
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 35 690 2231
5/112 45 690 2231
5/114,3 40 690 2187
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 195/40R17 40 690
5/112 195/40R17 45 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 275/70R17 40 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,5 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese beim TÜV Rheinland Group ab
01/2014 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49945 nach §22 StVZO
Gutachten Nr. 55800714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF10
Hersteller RVS Srl
Seite 3 von 3
Anlagen
Beschreibung - 14.01.2014
Radzeichnung 0G-7-75-M3/05-00 15.02.2013
Befestigungsmittelzeichnung TAB-BOLT_8 16.12.2008
mit Änderung vom 25.11.2011
Zentrierringzeichnung Zentrierring 73,0 mm 02.10.2007
Zentrierringzeichnung ARB 07.08.2007
Nabenkappenzeichnung C31/36 23.05.2011
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Juli 2014
Schmidt 00213986.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
