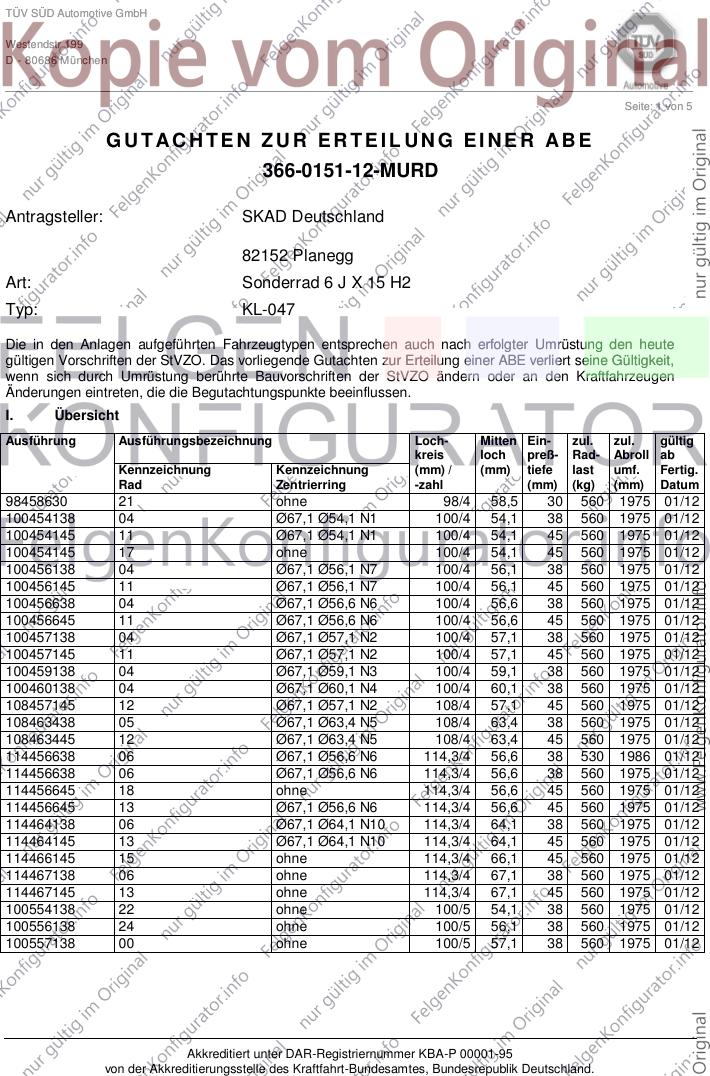

TÜV SÜD Automotive GmbH
Westendstr 199
D - 80686 München
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG EINER ABE
366-0151-12-MURD
Antragsteller: SKAD Deutschland
82152 Planegg
Art: Sonderrad 6 J X 15 H2
Typ: KL-047
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung einer ABE verliert seine Gültigkeit,
wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen
Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
98458630 21 ohne 98/4 58,5 30 560 1975 01/12
100454138 04 Ø67,1 Ø54,1 N1 100/4 54,1 38 560 1975 01/12
100454145 11 Ø67,1 Ø54,1 N1 100/4 54,1 45 560 1975 01/12
100454145 17 ohne 100/4 54,1 45 560 1975 01/12
100456138 04 Ø67,1 Ø56,1 N7 100/4 56,1 38 560 1975 01/12
100456145 11 Ø67,1 Ø56,1 N7 100/4 56,1 45 560 1975 01/12
100456638 04 Ø67,1 Ø56,6 N6 100/4 56,6 38 560 1975 01/12
100456645 11 Ø67,1 Ø56,6 N6 100/4 56,6 45 560 1975 01/12
100457138 04 Ø67,1 Ø57,1 N2 100/4 57,1 38 560 1975 01/12
100457145 11 Ø67,1 Ø57,1 N2 100/4 57,1 45 560 1975 01/12
100459138 04 Ø67,1 Ø59,1 N3 100/4 59,1 38 560 1975 01/12
100460138 04 Ø67,1 Ø60,1 N4 100/4 60,1 38 560 1975 01/12
108457145 12 Ø67,1 Ø57,1 N2 108/4 57,1 45 560 1975 01/12
108463438 05 Ø67,1 Ø63,4 N5 108/4 63,4 38 560 1975 01/12
108463445 12 Ø67,1 Ø63,4 N5 108/4 63,4 45 560 1975 01/12
114456638 06 Ø67,1 Ø56,6 N6 114,3/4 56,6 38 530 1986 01/12
114456638 06 Ø67,1 Ø56,6 N6 114,3/4 56,6 38 560 1975 01/12
114456645 18 ohne 114,3/4 56,6 45 560 1975 01/12
114456645 13 Ø67,1 Ø56,6 N6 114,3/4 56,6 45 560 1975 01/12
114464138 06 Ø67,1 Ø64,1 N10 114,3/4 64,1 38 560 1975 01/12
114464145 13 Ø67,1 Ø64,1 N10 114,3/4 64,1 45 560 1975 01/12
114466145 15 ohne 114,3/4 66,1 45 560 1975 01/12
114467138 06 ohne 114,3/4 67,1 38 560 1975 01/12
114467145 13 ohne 114,3/4 67,1 45 560 1975 01/12
100554138 22 ohne 100/5 54,1 38 560 1975 01/12
100556138 24 ohne 100/5 56,1 38 560 1975 01/12
100557138 00 ohne 100/5 57,1 38 560 1975 01/12
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0151-12-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: KL-047
Antragsteller: SKAD Deutschland Stand: 23.07.2012
__________________________________________________________________________________________________________________

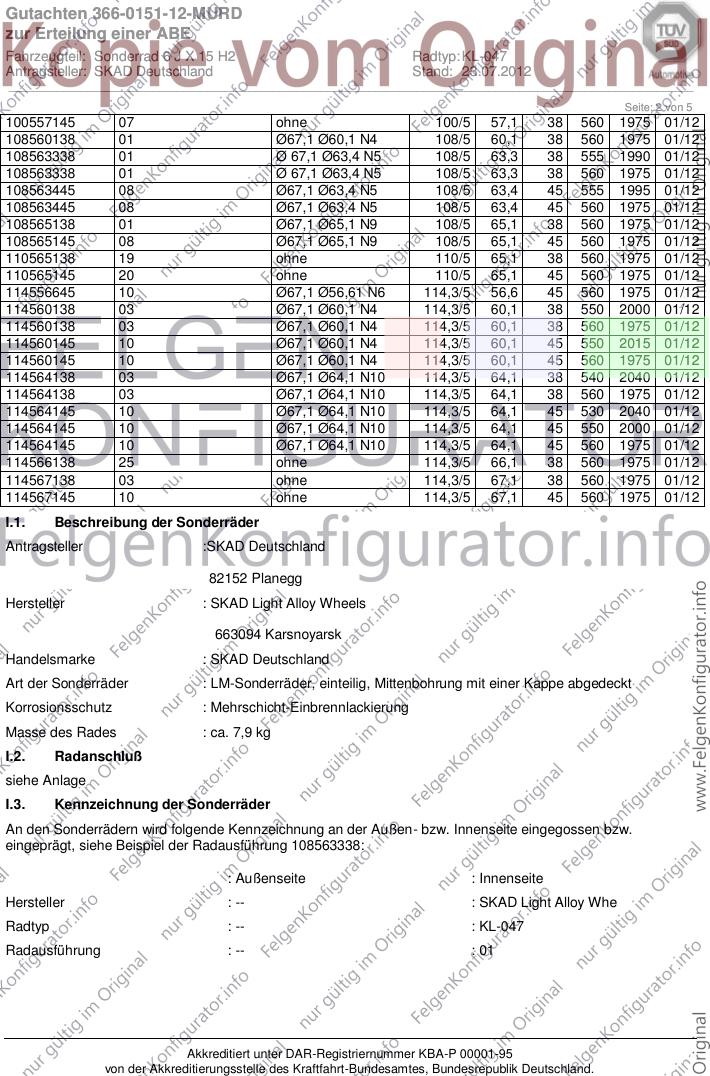

Seite: 2 von 5
100557145 07 ohne 100/5 57,1 38 560 1975 01/12
108560138 01 Ø67,1 Ø60,1 N4 108/5 60,1 38 560 1975 01/12
108563338 01 Ø 67,1 Ø63,4 N5 108/5 63,3 38 555 1990 01/12
108563338 01 Ø 67,1 Ø63,4 N5 108/5 63,3 38 560 1975 01/12
108563445 08 Ø67,1 Ø63,4 N5 108/5 63,4 45 555 1995 01/12
108563445 08 Ø67,1 Ø63,4 N5 108/5 63,4 45 560 1975 01/12
108565138 01 Ø67,1 Ø65,1 N9 108/5 65,1 38 560 1975 01/12
108565145 08 Ø67,1 Ø65,1 N9 108/5 65,1 45 560 1975 01/12
110565138 19 ohne 110/5 65,1 38 560 1975 01/12
110565145 20 ohne 110/5 65,1 45 560 1975 01/12
114556645 10 Ø67,1 Ø56,61 N6 114,3/5 56,6 45 560 1975 01/12
114560138 03 Ø67,1 Ø60,1 N4 114,3/5 60,1 38 550 2000 01/12
114560138 03 Ø67,1 Ø60,1 N4 114,3/5 60,1 38 560 1975 01/12
114560145 10 Ø67,1 Ø60,1 N4 114,3/5 60,1 45 550 2015 01/12
114560145 10 Ø67,1 Ø60,1 N4 114,3/5 60,1 45 560 1975 01/12
114564138 03 Ø67,1 Ø64,1 N10 114,3/5 64,1 38 540 2040 01/12
114564138 03 Ø67,1 Ø64,1 N10 114,3/5 64,1 38 560 1975 01/12
114564145 10 Ø67,1 Ø64,1 N10 114,3/5 64,1 45 530 2040 01/12
114564145 10 Ø67,1 Ø64,1 N10 114,3/5 64,1 45 550 2000 01/12
114564145 10 Ø67,1 Ø64,1 N10 114,3/5 64,1 45 560 1975 01/12
114566138 25 ohne 114,3/5 66,1 38 560 1975 01/12
114567138 03 ohne 114,3/5 67,1 38 560 1975 01/12
114567145 10 ohne 114,3/5 67,1 45 560 1975 01/12
I.1. Beschreibung der Sonderräder
Antragsteller :SKAD Deutschland
82152 Planegg
Hersteller : SKAD Light Alloy Wheels
663094 Karsnoyarsk
Handelsmarke : SKAD Deutschland
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 7,9 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 108563338:
: Außenseite : Innenseite
Hersteller : -- : SKAD Light Alloy Whe
Radtyp : -- : KL-047
Radausführung : -- : 01
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0151-12-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: KL-047
Antragsteller: SKAD Deutschland Stand: 23.07.2012
__________________________________________________________________________________________________________________

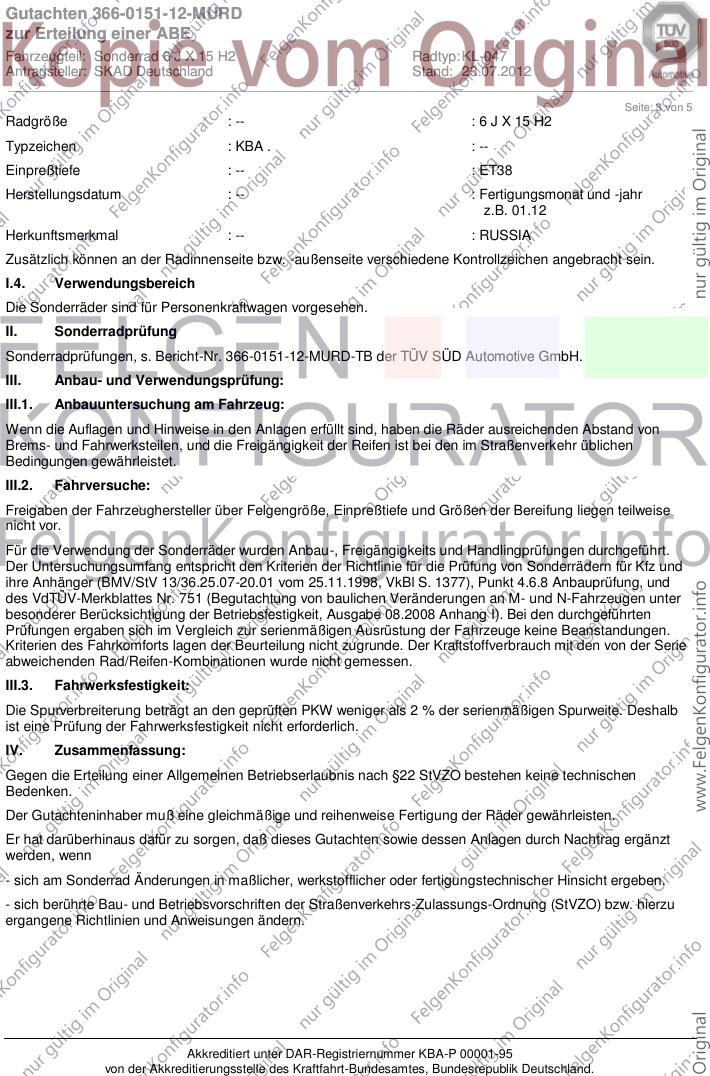

Seite: 3 von 5
Radgröße : -- : 6 J X 15 H2
Typzeichen : KBA . : --
Einpreßtiefe : -- : ET38
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 01.12
Herkunftsmerkmal : -- : RUSSIA
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0151-12-MURD-TB der TÜV SÜD Automotive GmbH.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0151-12-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: KL-047
Antragsteller: SKAD Deutschland Stand: 23.07.2012
__________________________________________________________________________________________________________________

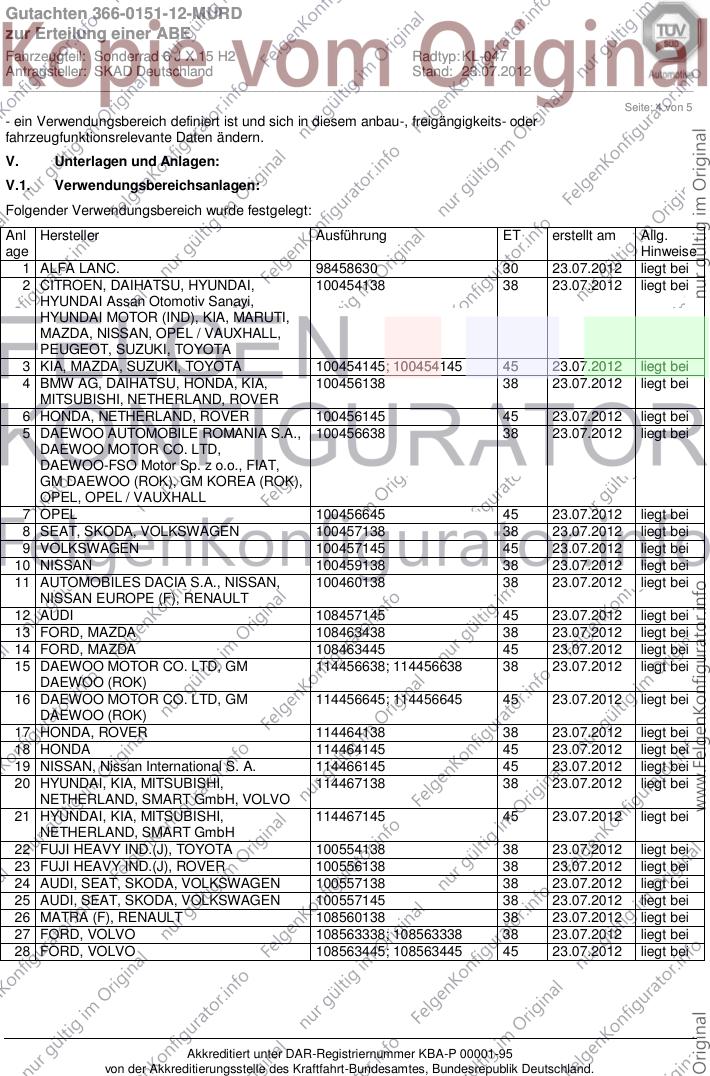

Seite: 4 von 5
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 ALFA LANC. 98458630 30 23.07.2012 liegt bei
2 CITROEN, DAIHATSU, HYUNDAI, 100454138 38 23.07.2012 liegt bei
HYUNDAI Assan Otomotiv Sanayi,
HYUNDAI MOTOR (IND), KIA, MARUTI,
MAZDA, NISSAN, OPEL / VAUXHALL,
PEUGEOT, SUZUKI, TOYOTA
3 KIA, MAZDA, SUZUKI, TOYOTA 100454145; 100454145 45 23.07.2012 liegt bei
4 BMW AG, DAIHATSU, HONDA, KIA, 100456138 38 23.07.2012 liegt bei
MITSUBISHI, NETHERLAND, ROVER
6 HONDA, NETHERLAND, ROVER 100456145 45 23.07.2012 liegt bei
5 DAEWOO AUTOMOBILE ROMANIA S.A., 100456638 38 23.07.2012 liegt bei
DAEWOO MOTOR CO. LTD,
DAEWOO-FSO Motor Sp. z o.o., FIAT,
GM DAEWOO (ROK), GM KOREA (ROK),
OPEL, OPEL / VAUXHALL
7 OPEL 100456645 45 23.07.2012 liegt bei
8 SEAT, SKODA, VOLKSWAGEN 100457138 38 23.07.2012 liegt bei
9 VOLKSWAGEN 100457145 45 23.07.2012 liegt bei
10 NISSAN 100459138 38 23.07.2012 liegt bei
11 AUTOMOBILES DACIA S.A., NISSAN, 100460138 38 23.07.2012 liegt bei
NISSAN EUROPE (F), RENAULT
12 AUDI 108457145 45 23.07.2012 liegt bei
13 FORD, MAZDA 108463438 38 23.07.2012 liegt bei
14 FORD, MAZDA 108463445 45 23.07.2012 liegt bei
15 DAEWOO MOTOR CO. LTD, GM 114456638; 114456638 38 23.07.2012 liegt bei
DAEWOO (ROK)
16 DAEWOO MOTOR CO. LTD, GM 114456645; 114456645 45 23.07.2012 liegt bei
DAEWOO (ROK)
17 HONDA, ROVER 114464138 38 23.07.2012 liegt bei
18 HONDA 114464145 45 23.07.2012 liegt bei
19 NISSAN, Nissan International S. A. 114466145 45 23.07.2012 liegt bei
20 HYUNDAI, KIA, MITSUBISHI, 114467138 38 23.07.2012 liegt bei
NETHERLAND, SMART GmbH, VOLVO
21 HYUNDAI, KIA, MITSUBISHI, 114467145 45 23.07.2012 liegt bei
NETHERLAND, SMART GmbH
22 FUJI HEAVY IND.(J), TOYOTA 100554138 38 23.07.2012 liegt bei
23 FUJI HEAVY IND.(J), ROVER 100556138 38 23.07.2012 liegt bei
24 AUDI, SEAT, SKODA, VOLKSWAGEN 100557138 38 23.07.2012 liegt bei
25 AUDI, SEAT, SKODA, VOLKSWAGEN 100557145 38 23.07.2012 liegt bei
26 MATRA (F), RENAULT 108560138 38 23.07.2012 liegt bei
27 FORD, VOLVO 108563338; 108563338 38 23.07.2012 liegt bei
28 FORD, VOLVO 108563445; 108563445 45 23.07.2012 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0151-12-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: KL-047
Antragsteller: SKAD Deutschland Stand: 23.07.2012
__________________________________________________________________________________________________________________

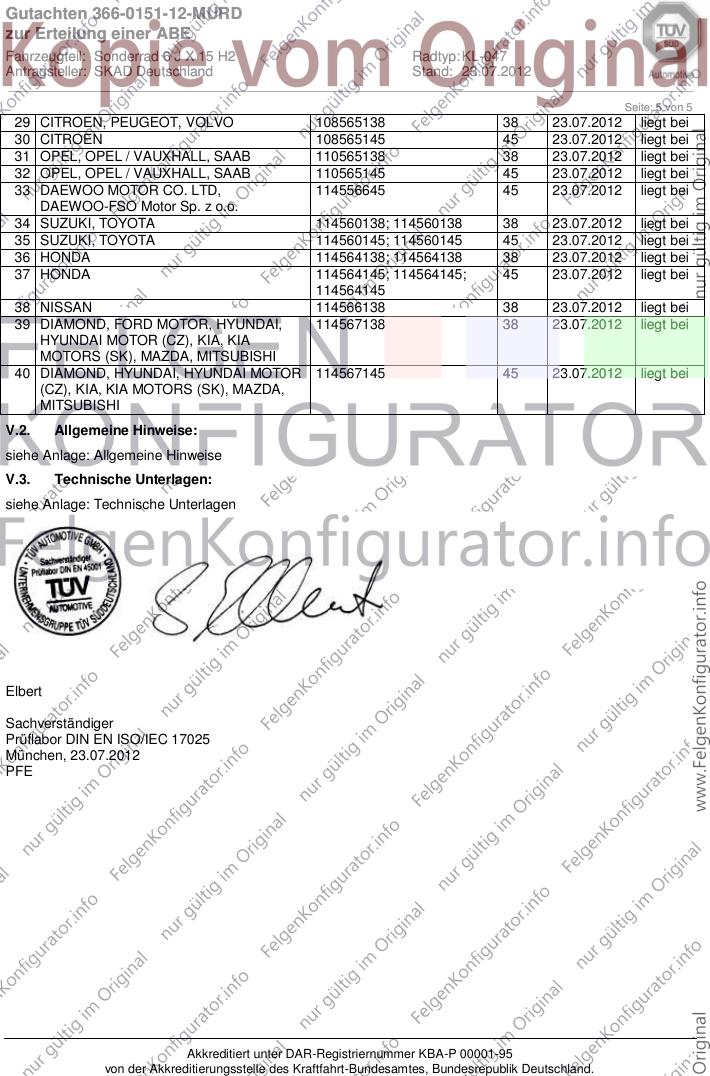

Seite: 5 von 5
29 CITROEN, PEUGEOT, VOLVO 108565138 38 23.07.2012 liegt bei
30 CITROEN 108565145 45 23.07.2012 liegt bei
31 OPEL, OPEL / VAUXHALL, SAAB 110565138 38 23.07.2012 liegt bei
32 OPEL, OPEL / VAUXHALL, SAAB 110565145 45 23.07.2012 liegt bei
33 DAEWOO MOTOR CO. LTD, 114556645 45 23.07.2012 liegt bei
DAEWOO-FSO Motor Sp. z o.o.
34 SUZUKI, TOYOTA 114560138; 114560138 38 23.07.2012 liegt bei
35 SUZUKI, TOYOTA 114560145; 114560145 45 23.07.2012 liegt bei
36 HONDA 114564138; 114564138 38 23.07.2012 liegt bei
37 HONDA 114564145; 114564145; 45 23.07.2012 liegt bei
114564145
38 NISSAN 114566138 38 23.07.2012 liegt bei
39 DIAMOND, FORD MOTOR, HYUNDAI, 114567138 38 23.07.2012 liegt bei
HYUNDAI MOTOR (CZ), KIA, KIA
MOTORS (SK), MAZDA, MITSUBISHI
40 DIAMOND, HYUNDAI, HYUNDAI MOTOR 114567145 45 23.07.2012 liegt bei
(CZ), KIA, KIA MOTORS (SK), MAZDA,
MITSUBISHI
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Elbert
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
München, 23.07.2012
PFE
