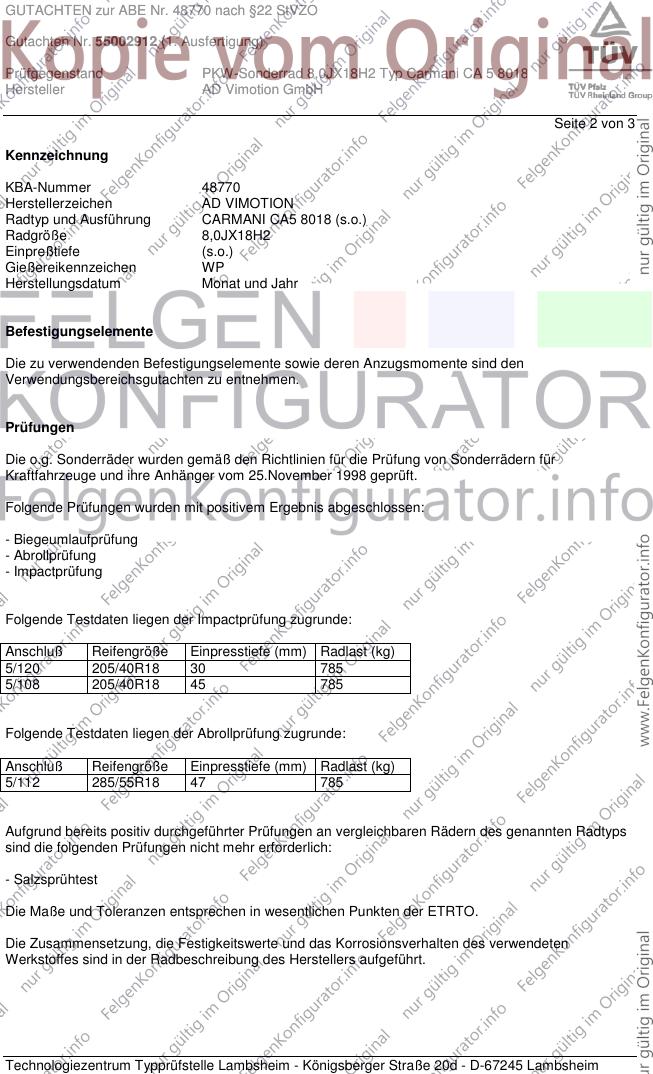

GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 1 von 3
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell Carmani CA 5 Arrow
Typ Carmani CA 5 8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
- CARMANI CA5 8018 LK108 / 5/108/63,4 45 785 2275 1/2012
Ø72,6x63,4
- CARMANI CA5 8018 LK112 / 5/112/57,1 35 785 2275 1/2012
Ø66,6x57,1
- CARMANI CA5 8018 LK112 / 5/112/57,1 47 785 2275 1/2012
Ø66,6x57,1
- CARMANI CA5 8018 LK112 / ohne 5/112/66,6 35 785 2275 1/2012
Ring
- CARMANI CA5 8018 LK112 / ohne 5/112/66,6 47 785 2275 1/2012
Ring
- CARMANI CA5 8018 LK114,3 / 5/114,3/60,1 35 785 2275 1/2012
Ø72,6x60,1
- CARMANI CA5 8018 LK114,3 / 5/114,3/60,1 48 785 2275 1/2012
Ø72,6x60,1
- CARMANI CA5 8018 LK114,3 / 5/114,3/64,1 35 785 2275 1/2012
Ø72,6x64,1
- CARMANI CA5 8018 LK114,3 / 5/114,3/64,1 48 785 2275 1/2012
Ø72,6x64,1
- CARMANI CA5 8018 LK114,3 / 5/114,3/66,1 35 785 2275 1/2012
Ø72,6x66,1
- CARMANI CA5 8018 LK114,3 / 5/114,3/66,1 48 785 2275 1/2012
Ø72,6x66,1
- CARMANI CA5 8018 LK114,3 / 5/114,3/67,1 35 785 2275 1/2012
Ø72,6x67,1
- CARMANI CA5 8018 LK114,3 / 5/114,3/67,1 48 785 2275 1/2012
Ø72,6x67,1
- CARMANI CA5 8018 LK120 / ohne 5/120/72,6 30 785 2275 1/2012
Ring
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 2 von 3
Kennzeichnung
KBA-Nummer 48770
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA5 8018 (s.o.)
Radgröße 8,0JX18H2
Einpreßtiefe (s.o.)
Gießereikennzeichen WP
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 205/40R18 30 785
5/108 205/40R18 45 785
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 285/55R18 47 785
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48770 nach §22 StVZO
Gutachten Nr. 55002912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ Carmani CA 5 8018
Hersteller AD Vimotion GmbH
Seite 3 von 3
Das Gewicht einer unlackierten Probe betrug 12,2 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Bad Bramstedt beim Prüflabor SÜD GmbH ab
Februar 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Zusammenstellung Radzeichnungen CARMANI CA5 8018 07.02.2012
Beschreibung 05.01.2012
Sammelzeichnung Befestigungsmittel ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Nabenkappenzeichnung Z06M 16.01.2008
Befestigungsmittelzeichnung ASS 3714T05 12.09.2006
Prüfbericht Prüflabor Süd 2012-FG-PSA-0001 09.01.2012
Verwendungen Anlagen 1 bis 14
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 17. Februar 2012
Haasis 00176492.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
