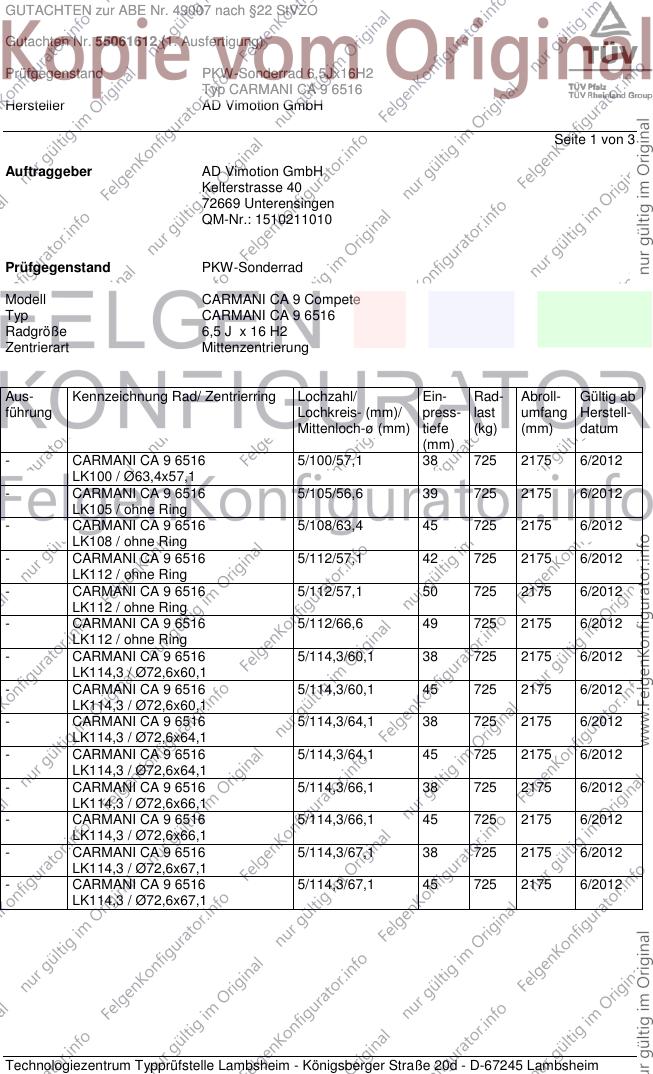

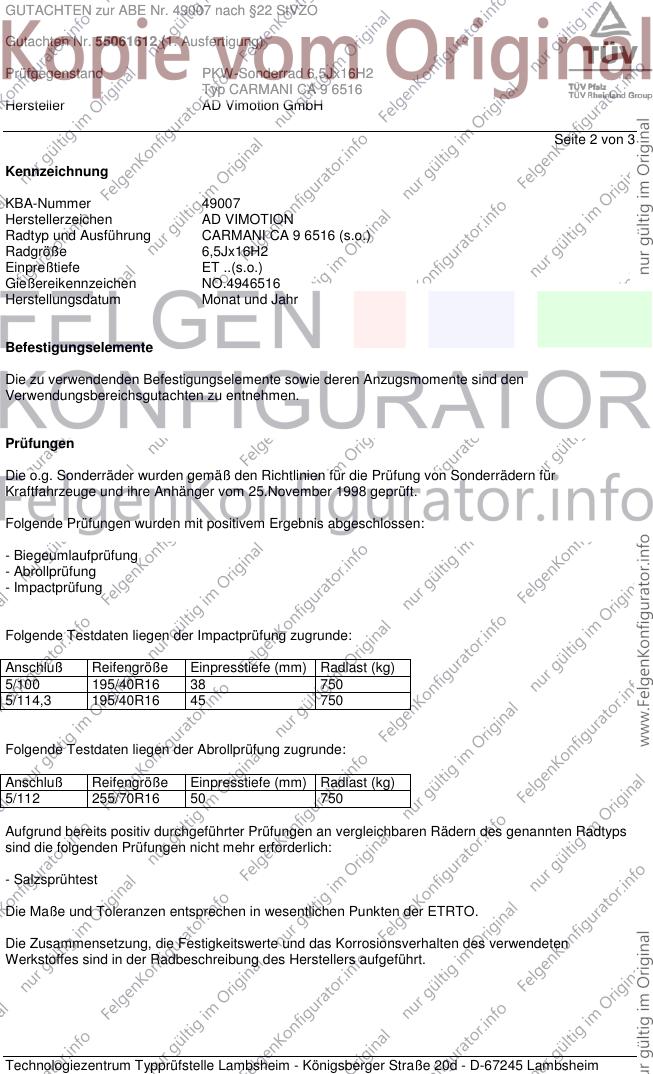

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 1 von 3
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 9 Compete
Typ CARMANI CA 9 6516
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
- CARMANI CA 9 6516 5/100/57,1 38 725 2175 6/2012
LK100 / Ø63,4x57,1
- CARMANI CA 9 6516 5/105/56,6 39 725 2175 6/2012
LK105 / ohne Ring
- CARMANI CA 9 6516 5/108/63,4 45 725 2175 6/2012
LK108 / ohne Ring
- CARMANI CA 9 6516 5/112/57,1 42 725 2175 6/2012
LK112 / ohne Ring
- CARMANI CA 9 6516 5/112/57,1 50 725 2175 6/2012
LK112 / ohne Ring
- CARMANI CA 9 6516 5/112/66,6 49 725 2175 6/2012
LK112 / ohne Ring
- CARMANI CA 9 6516 5/114,3/60,1 38 725 2175 6/2012
LK114,3 / Ø72,6x60,1
- CARMANI CA 9 6516 5/114,3/60,1 45 725 2175 6/2012
LK114,3 / Ø72,6x60,1
- CARMANI CA 9 6516 5/114,3/64,1 38 725 2175 6/2012
LK114,3 / Ø72,6x64,1
- CARMANI CA 9 6516 5/114,3/64,1 45 725 2175 6/2012
LK114,3 / Ø72,6x64,1
- CARMANI CA 9 6516 5/114,3/66,1 38 725 2175 6/2012
LK114,3 / Ø72,6x66,1
- CARMANI CA 9 6516 5/114,3/66,1 45 725 2175 6/2012
LK114,3 / Ø72,6x66,1
- CARMANI CA 9 6516 5/114,3/67,1 38 725 2175 6/2012
LK114,3 / Ø72,6x67,1
- CARMANI CA 9 6516 5/114,3/67,1 45 725 2175 6/2012
LK114,3 / Ø72,6x67,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 2 von 3
Kennzeichnung
KBA-Nummer 49007
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA 9 6516 (s.o.)
Radgröße 6,5Jx16H2
Einpreßtiefe ET ..(s.o.)
Gießereikennzeichen NO.4946516
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 195/40R16 38 750
5/114,3 195/40R16 45 750
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 255/70R16 50 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2
Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 3 von 3
Das Gewicht einer unlackierten Probe betrug 9,15 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Bad Bramstedt beim Prüflabor SÜD GmbH ab
Juni 2012 durchgeführt.
Ein entsprechendes Gutachten mit der Nummer 2012-FG-PSA-0087 legt vor.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Radzeichnung CARMANI CA 9 6516 Bl 1-3 28.06.2012
mit Änderung vom -
Beschreibung 25.06.2012
Sammelzeichnung ZSZM-02 25.11.2008
Befestigungsmittel
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Prüfbericht Prüflabor SÜD GmbH 2012-FG-PSA-0087 29.06.2012
Verwendungen Anlagen 1 bis 14
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Juli 2012
Haasis 00182758.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
