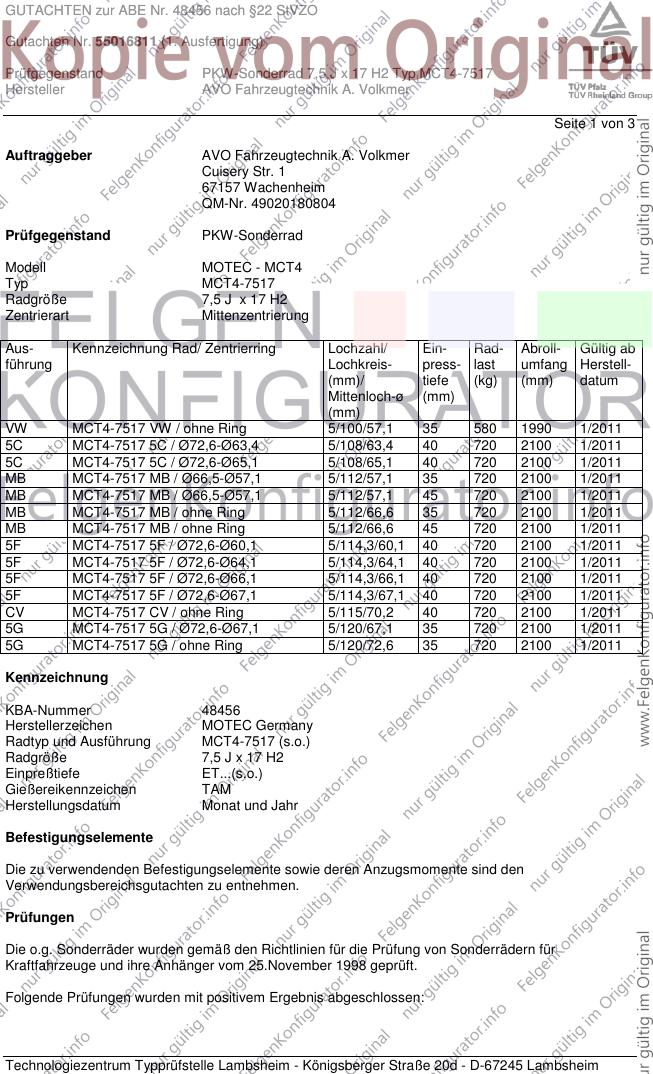

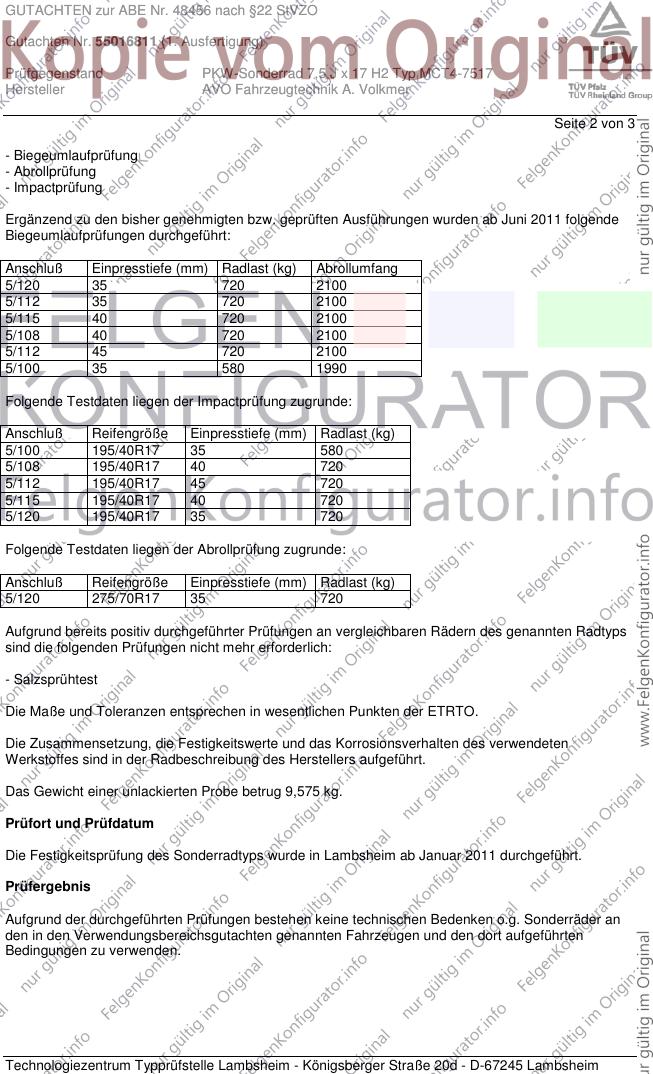

GUTACHTEN zur ABE Nr. 48456 nach §22 StVZO
Gutachten Nr. 55016811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT4-7517
Hersteller AVO Fahrzeugtechnik A. Volkmer
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik A. Volkmer
Cuisery Str. 1
67157 Wachenheim
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT4
Typ MCT4-7517
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
VW MCT4-7517 VW / ohne Ring 5/100/57,1 35 580 1990 1/2011
5C MCT4-7517 5C / Ø72,6-Ø63,4 5/108/63,4 40 720 2100 1/2011
5C MCT4-7517 5C / Ø72,6-Ø65,1 5/108/65,1 40 720 2100 1/2011
MB MCT4-7517 MB / Ø66,5-Ø57,1 5/112/57,1 35 720 2100 1/2011
MB MCT4-7517 MB / Ø66,5-Ø57,1 5/112/57,1 45 720 2100 1/2011
MB MCT4-7517 MB / ohne Ring 5/112/66,6 35 720 2100 1/2011
MB MCT4-7517 MB / ohne Ring 5/112/66,6 45 720 2100 1/2011
5F MCT4-7517 5F / Ø72,6-Ø60,1 5/114,3/60,1 40 720 2100 1/2011
5F MCT4-7517 5F / Ø72,6-Ø64,1 5/114,3/64,1 40 720 2100 1/2011
5F MCT4-7517 5F / Ø72,6-Ø66,1 5/114,3/66,1 40 720 2100 1/2011
5F MCT4-7517 5F / Ø72,6-Ø67,1 5/114,3/67,1 40 720 2100 1/2011
CV MCT4-7517 CV / ohne Ring 5/115/70,2 40 720 2100 1/2011
5G MCT4-7517 5G / Ø72,6-Ø67,1 5/120/67,1 35 720 2100 1/2011
5G MCT4-7517 5G / ohne Ring 5/120/72,6 35 720 2100 1/2011
Kennzeichnung
KBA-Nummer 48456
Herstellerzeichen MOTEC Germany
Radtyp und Ausführung MCT4-7517 (s.o.)
Radgröße 7,5 J x 17 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48456 nach §22 StVZO
Gutachten Nr. 55016811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT4-7517
Hersteller AVO Fahrzeugtechnik A. Volkmer
Seite 2 von 3
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 35 720 2100
5/112 35 720 2100
5/115 40 720 2100
5/108 40 720 2100
5/112 45 720 2100
5/100 35 580 1990
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 195/40R17 35 580
5/108 195/40R17 40 720
5/112 195/40R17 45 720
5/115 195/40R17 40 720
5/120 195/40R17 35 720
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 275/70R17 35 720
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,575 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Januar 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48456 nach §22 StVZO
Gutachten Nr. 55016811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT4-7517
Hersteller AVO Fahrzeugtechnik A. Volkmer
Seite 3 von 3
Anlagen
Beschreibung - 02.03.2011
Radzeichnung MCT4-7517 18.08.2009
mit Änderung vom 26.01.2011
Verwendungen Anlagen 1-14
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. November 2012
Tufan 00187527.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
