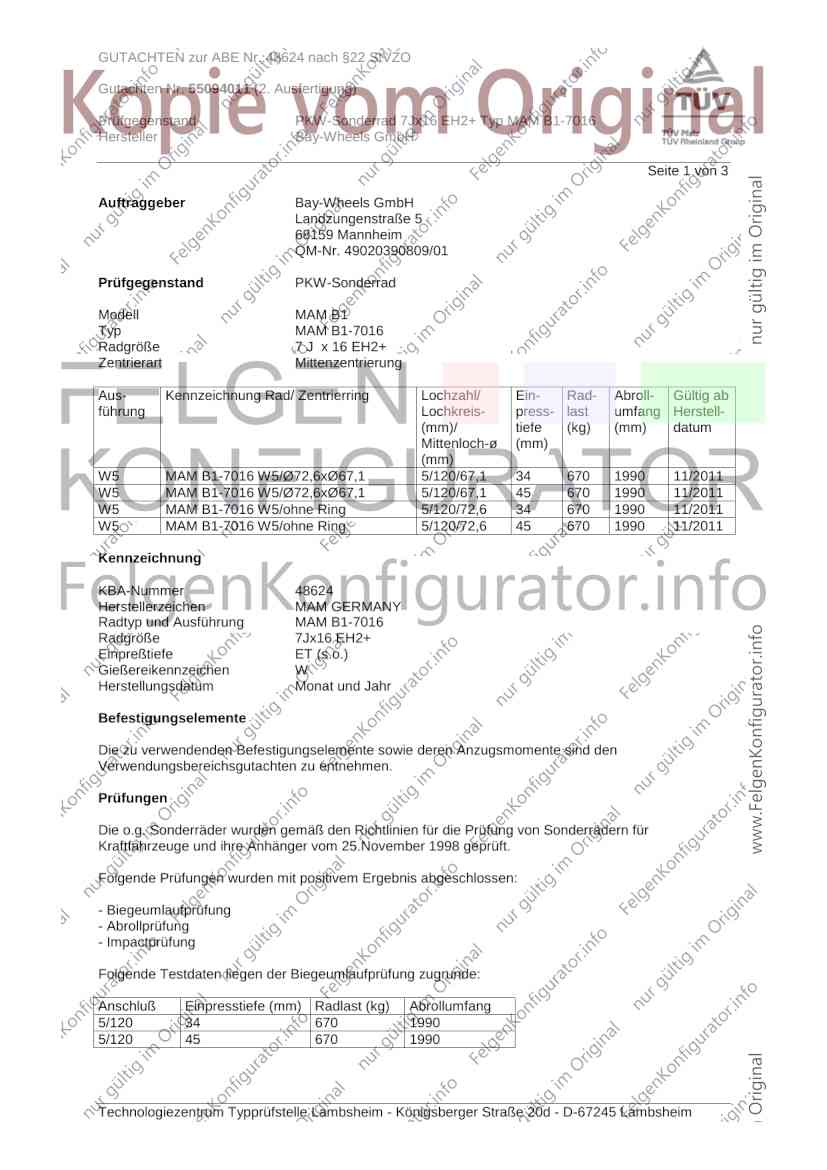

GUTACHTEN zur ABE Nr. 48624 nach §22 StVZO
Gutachten Nr. 55094011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 EH2+ Typ MAM B1-7016
Hersteller Bay-Wheels GmbH
Seite 1 von 3
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM B1
Typ MAM B1-7016
Radgröße 7 J x 16 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
W5 MAM B1-7016 W5/Ø72,6xØ67,1 5/120/67,1 34 670 1990 11/2011
W5 MAM B1-7016 W5/Ø72,6xØ67,1 5/120/67,1 45 670 1990 11/2011
W5 MAM B1-7016 W5/ohne Ring 5/120/72,6 34 670 1990 11/2011
W5 MAM B1-7016 W5/ohne Ring 5/120/72,6 45 670 1990 11/2011
Kennzeichnung
KBA-Nummer 48624
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM B1-7016
Radgröße 7Jx16 EH2+
Einpreßtiefe ET (s.o.)
Gießereikennzeichen W
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 34 670 1990
5/120 45 670 1990
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48624 nach §22 StVZO
Gutachten Nr. 55094011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 EH2+ Typ MAM B1-7016
Hersteller Bay-Wheels GmbH
Seite 2 von 3
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 195/40R16 45 670
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 275/70R16 45 670
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,12 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi, China ab November 2011 durchgeführt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 10 Doppelspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 14.10.2011
Radzeichnung MAMB1-7016 04.07.2010
Verwendungen Anlagen 1-4
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48624 nach §22 StVZO
Gutachten Nr. 55094011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 EH2+ Typ MAM B1-7016
Hersteller Bay-Wheels GmbH
Seite 3 von 3
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. November 2012
Tufan 00186980.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
