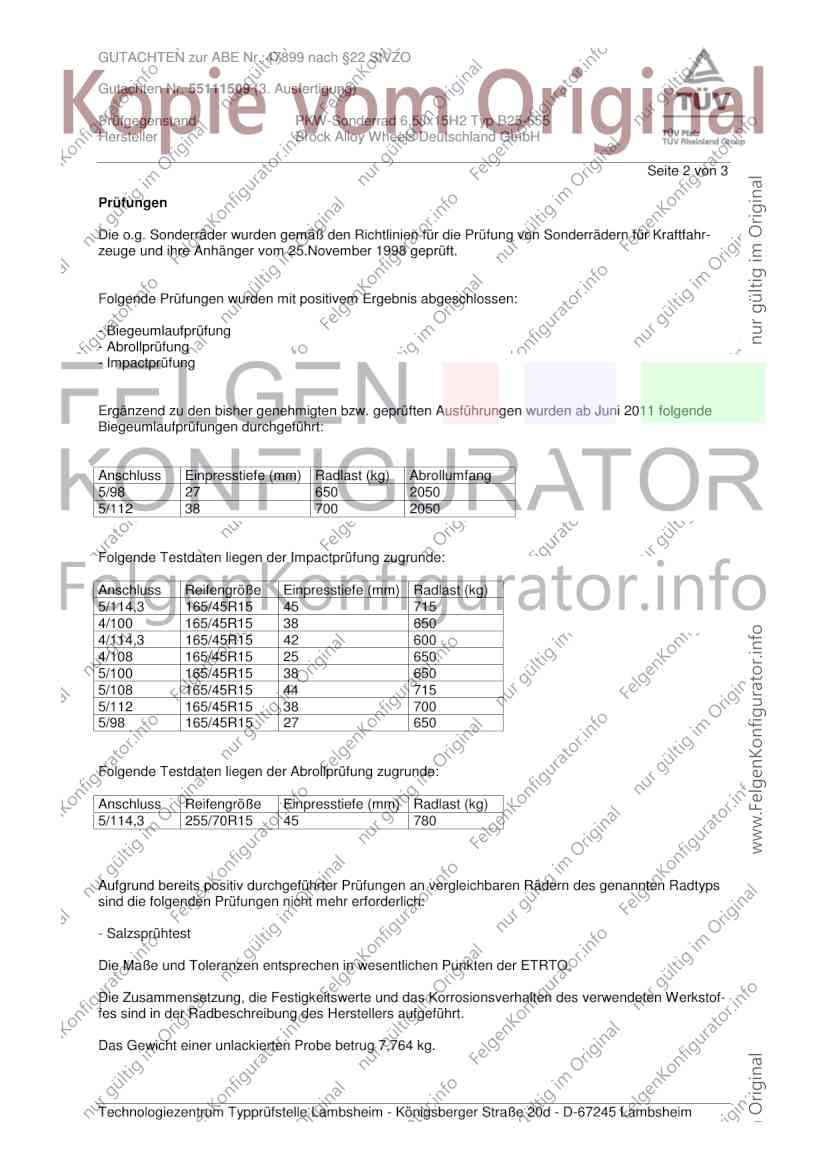

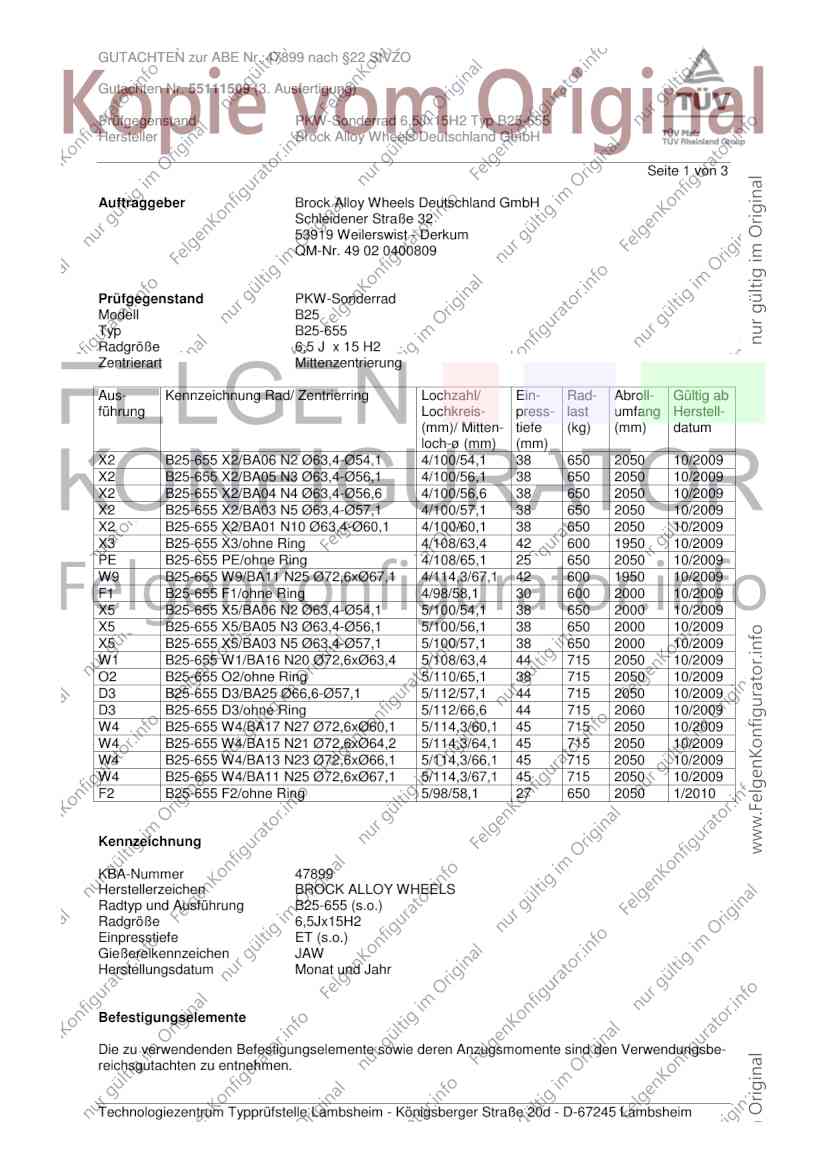

GUTACHTEN zur ABE Nr. 47899 nach §22 StVZO
Gutachten Nr. 55111509 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ B25-655
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 3
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B25
Typ B25-655
Radgröße 6,5 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
X2 B25-655 X2/BA06 N2 Ø63,4-Ø54,1 4/100/54,1 38 650 2050 10/2009
X2 B25-655 X2/BA05 N3 Ø63,4-Ø56,1 4/100/56,1 38 650 2050 10/2009
X2 B25-655 X2/BA04 N4 Ø63,4-Ø56,6 4/100/56,6 38 650 2050 10/2009
X2 B25-655 X2/BA03 N5 Ø63,4-Ø57,1 4/100/57,1 38 650 2050 10/2009
X2 B25-655 X2/BA01 N10 Ø63,4-Ø60,1 4/100/60,1 38 650 2050 10/2009
X3 B25-655 X3/ohne Ring 4/108/63,4 42 600 1950 10/2009
PE B25-655 PE/ohne Ring 4/108/65,1 25 650 2050 10/2009
W9 B25-655 W9/BA11 N25 Ø72,6xØ67,1 4/114,3/67,1 42 600 1950 10/2009
F1 B25-655 F1/ohne Ring 4/98/58,1 30 600 2000 10/2009
X5 B25-655 X5/BA06 N2 Ø63,4-Ø54,1 5/100/54,1 38 650 2000 10/2009
X5 B25-655 X5/BA05 N3 Ø63,4-Ø56,1 5/100/56,1 38 650 2000 10/2009
X5 B25-655 X5/BA03 N5 Ø63,4-Ø57,1 5/100/57,1 38 650 2000 10/2009
W1 B25-655 W1/BA16 N20 Ø72,6xØ63,4 5/108/63,4 44 715 2050 10/2009
O2 B25-655 O2/ohne Ring 5/110/65,1 38 715 2050 10/2009
D3 B25-655 D3/BA25 Ø66,6-Ø57,1 5/112/57,1 44 715 2050 10/2009
D3 B25-655 D3/ohne Ring 5/112/66,6 44 715 2060 10/2009
W4 B25-655 W4/BA17 N27 Ø72,6xØ60,1 5/114,3/60,1 45 715 2050 10/2009
W4 B25-655 W4/BA15 N21 Ø72,6xØ64,2 5/114,3/64,1 45 715 2050 10/2009
W4 B25-655 W4/BA13 N23 Ø72,6xØ66,1 5/114,3/66,1 45 715 2050 10/2009
W4 B25-655 W4/BA11 N25 Ø72,6xØ67,1 5/114,3/67,1 45 715 2050 10/2009
F2 B25-655 F2/ohne Ring 5/98/58,1 27 650 2050 1/2010
Kennzeichnung
KBA-Nummer 47899
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B25-655 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47899 nach §22 StVZO
Gutachten Nr. 55111509 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ B25-655
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/98 27 650 2050
5/112 38 700 2050
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 165/45R15 45 715
4/100 165/45R15 38 650
4/114,3 165/45R15 42 600
4/108 165/45R15 25 650
5/100 165/45R15 38 650
5/108 165/45R15 44 715
5/112 165/45R15 38 700
5/98 165/45R15 27 650
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 255/70R15 45 780
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 7,764 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47899 nach §22 StVZO
Gutachten Nr. 55111509 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ B25-655
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 3
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim im Oktober 2009 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 03.09.2009
Befestigungsmittelzeichnung ZSZM-02 25.11.2006
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Radzeichnung B25-655 Blatt 1/3 14.09.2009
Radzeichnung B25-655 Blatt 2/3 14.09.2009
mit Änderung vom 23.08.2012
Radzeichnung B25-655 Blatt 3/3 14.09.2009
Verwendungsbereich Anlage 1 - 21
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. September 2013
Bohlander 00200548.DOC
