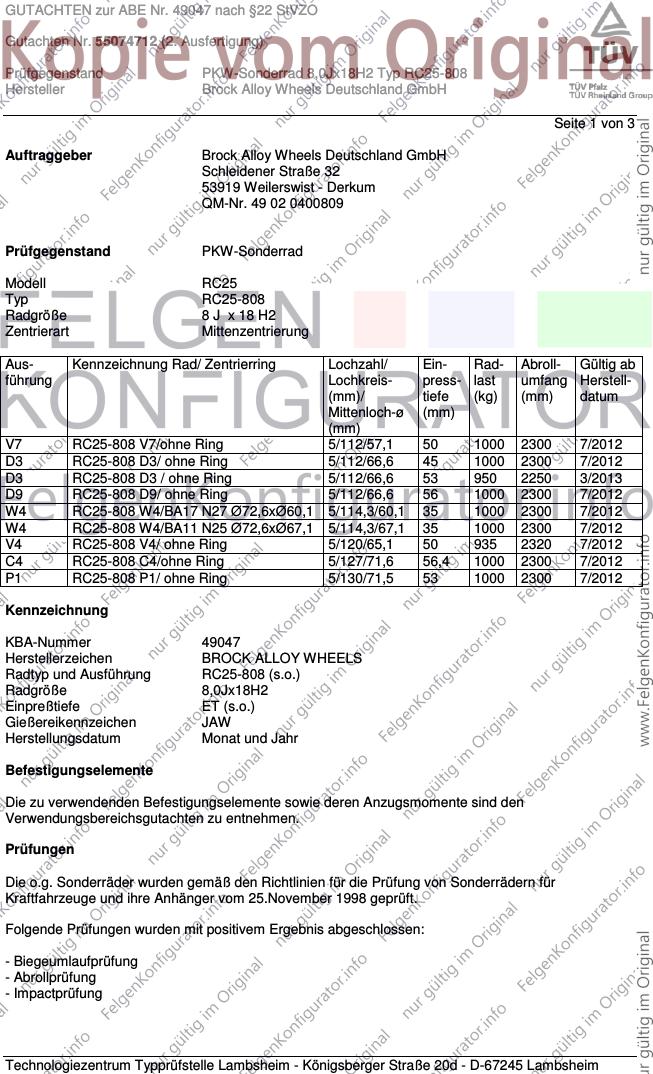

GUTACHTEN zur ABE Nr. 49047 nach §22 StVZO
Gutachten Nr. 55074712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RC25-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 3
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC25
Typ RC25-808
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
V7 RC25-808 V7/ohne Ring 5/112/57,1 50 1000 2300 7/2012
D3 RC25-808 D3/ ohne Ring 5/112/66,6 45 1000 2300 7/2012
D3 RC25-808 D3 / ohne Ring 5/112/66,6 53 950 2250 3/2013
D9 RC25-808 D9/ ohne Ring 5/112/66,6 56 1000 2300 7/2012
W4 RC25-808 W4/BA17 N27 Ø72,6xØ60,1 5/114,3/60,1 35 1000 2300 7/2012
W4 RC25-808 W4/BA11 N25 Ø72,6xØ67,1 5/114,3/67,1 35 1000 2300 7/2012
V4 RC25-808 V4/ ohne Ring 5/120/65,1 50 935 2320 7/2012
C4 RC25-808 C4/ohne Ring 5/127/71,6 56,4 1000 2300 7/2012
P1 RC25-808 P1/ ohne Ring 5/130/71,5 53 1000 2300 7/2012
Kennzeichnung
KBA-Nummer 49047
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung RC25-808 (s.o.)
Radgröße 8,0Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49047 nach §22 StVZO
Gutachten Nr. 55074712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RC25-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 45 1000 2300
5/114,3 35 1000 2300
5/112 50 1000 2300
5/130 53 1000 2300
5/112 56 1000 2300
5/127 56,4 1000 2300
5/120 45 1050 2320
5/112 53 950 2250
5/120 50 935 2320
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 205/35R18 50 935
5/120 205/35R18 45 1050
5/114,3 205/35R18 35 1000
5/130 205/35R18 53 1000
5/112 205/35R18 56 1000
5/112 205/35R18 45 1000
5/127 205/35R18 56 1000
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/130 285/65R18 53 1050
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 13,499 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab August 2012 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49047 nach §22 StVZO
Gutachten Nr. 55074712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RC25-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 3
Anlagen
Beschreibung - 11.09.2012
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Befestigungsmittelzeichnung Bimecc B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung Bimecc D2 05.06.2003
mit Änderung vom 23.05.2011
Befestigungsmittelzeichnung Bimecc D6 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung Bimecc D8 01.07.2003
mit Änderung vom 08.03.2011
Befestigungsmittelzeichnung Bimecc D9 12.05.1998
mit Änderung vom 02.10.2008
Befestigungsmittelzeichnung Bimecc D13 16.12.1998
mit Änderung vom 05.06.2003
Radzeichnung RC25-808 Bl. 2/2 16.04.2012
Radzeichnung RC25-808 Bl. 1/2 16.04.2012
Verwendungsbereich Anlage 1 - 9
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. November 2013
Bohlander 00202628.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
