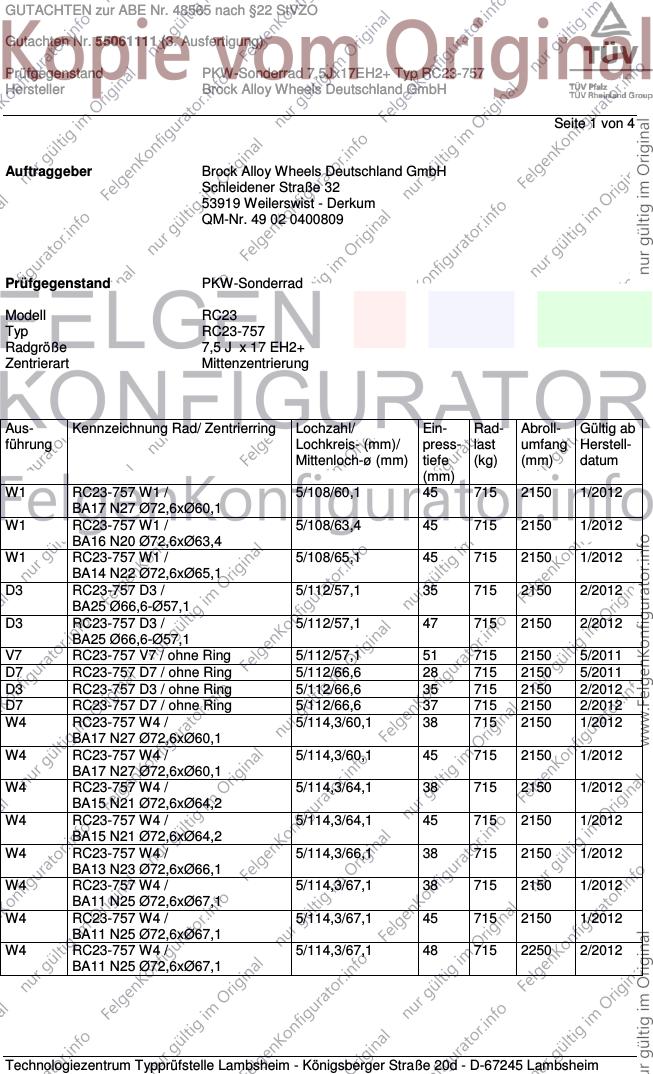

GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Gutachten Nr. 55061111 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 4
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC23
Typ RC23-757
Radgröße 7,5 J x 17 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
W1 RC23-757 W1 / 5/108/60,1 45 715 2150 1/2012
BA17 N27 Ø72,6xØ60,1
W1 RC23-757 W1 / 5/108/63,4 45 715 2150 1/2012
BA16 N20 Ø72,6xØ63,4
W1 RC23-757 W1 / 5/108/65,1 45 715 2150 1/2012
BA14 N22 Ø72,6xØ65,1
D3 RC23-757 D3 / 5/112/57,1 35 715 2150 2/2012
BA25 Ø66,6-Ø57,1
D3 RC23-757 D3 / 5/112/57,1 47 715 2150 2/2012
BA25 Ø66,6-Ø57,1
V7 RC23-757 V7 / ohne Ring 5/112/57,1 51 715 2150 5/2011
D7 RC23-757 D7 / ohne Ring 5/112/66,6 28 715 2150 5/2011
D3 RC23-757 D3 / ohne Ring 5/112/66,6 35 715 2150 2/2012
D7 RC23-757 D7 / ohne Ring 5/112/66,6 37 715 2150 2/2012
W4 RC23-757 W4 / 5/114,3/60,1 38 715 2150 1/2012
BA17 N27 Ø72,6xØ60,1
W4 RC23-757 W4 / 5/114,3/60,1 45 715 2150 1/2012
BA17 N27 Ø72,6xØ60,1
W4 RC23-757 W4 / 5/114,3/64,1 38 715 2150 1/2012
BA15 N21 Ø72,6xØ64,2
W4 RC23-757 W4 / 5/114,3/64,1 45 715 2150 1/2012
BA15 N21 Ø72,6xØ64,2
W4 RC23-757 W4 / 5/114,3/66,1 38 715 2150 1/2012
BA13 N23 Ø72,6xØ66,1
W4 RC23-757 W4 / 5/114,3/67,1 38 715 2150 1/2012
BA11 N25 Ø72,6xØ67,1
W4 RC23-757 W4 / 5/114,3/67,1 45 715 2150 1/2012
BA11 N25 Ø72,6xØ67,1
W4 RC23-757 W4 / 5/114,3/67,1 48 715 2250 2/2012
BA11 N25 Ø72,6xØ67,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

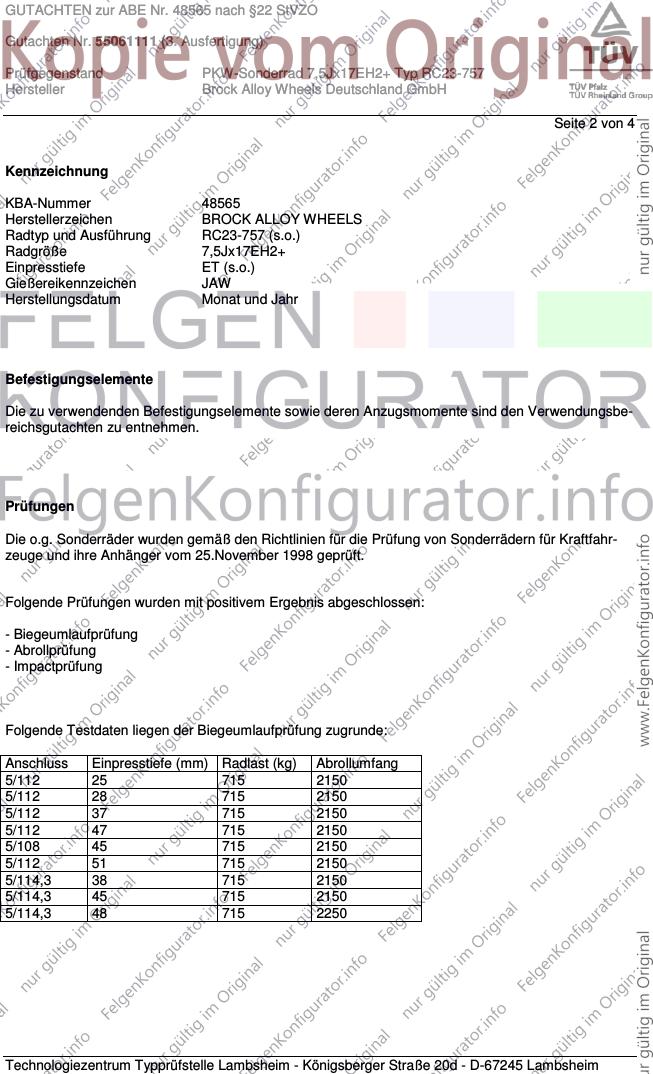

GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Gutachten Nr. 55061111 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 48565
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung RC23-757 (s.o.)
Radgröße 7,5Jx17EH2+
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 25 715 2150
5/112 28 715 2150
5/112 37 715 2150
5/112 47 715 2150
5/108 45 715 2150
5/112 51 715 2150
5/114,3 38 715 2150
5/114,3 45 715 2150
5/114,3 48 715 2250
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

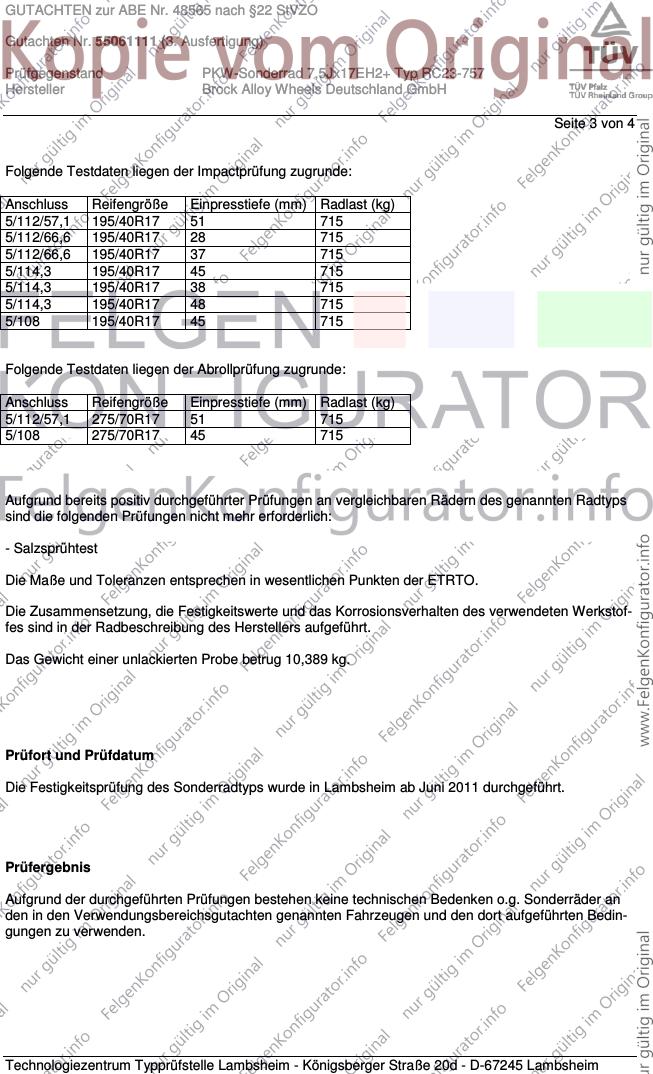

GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Gutachten Nr. 55061111 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/57,1 195/40R17 51 715
5/112/66,6 195/40R17 28 715
5/112/66,6 195/40R17 37 715
5/114,3 195/40R17 45 715
5/114,3 195/40R17 38 715
5/114,3 195/40R17 48 715
5/108 195/40R17 45 715
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/57,1 275/70R17 51 715
5/108 275/70R17 45 715
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,389 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Juni 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

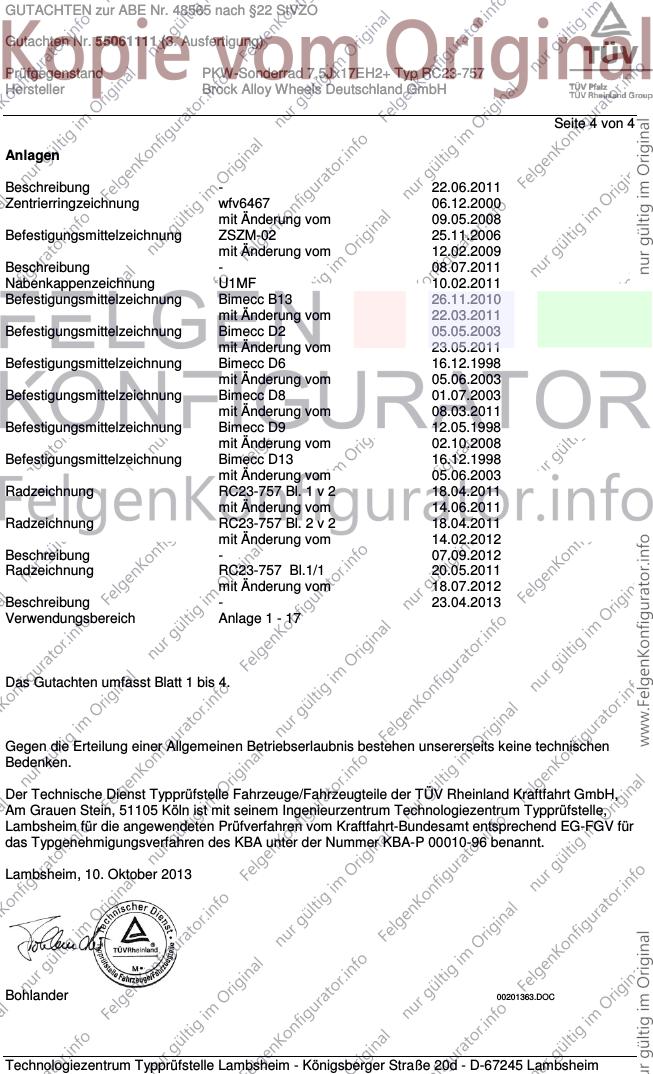

GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Gutachten Nr. 55061111 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 4
Anlagen
Beschreibung - 22.06.2011
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Befestigungsmittelzeichnung ZSZM-02 25.11.2006
mit Änderung vom 12.02.2009
Beschreibung - 08.07.2011
Nabenkappenzeichnung U1MF 10.02.2011
Befestigungsmittelzeichnung Bimecc B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung Bimecc D2 05.05.2003
mit Änderung vom 23.05.2011
Befestigungsmittelzeichnung Bimecc D6 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung Bimecc D8 01.07.2003
mit Änderung vom 08.03.2011
Befestigungsmittelzeichnung Bimecc D9 12.05.1998
mit Änderung vom 02.10.2008
Befestigungsmittelzeichnung Bimecc D13 16.12.1998
mit Änderung vom 05.06.2003
Radzeichnung RC23-757 Bl. 1 v 2 18.04.2011
mit Änderung vom 14.06.2011
Radzeichnung RC23-757 Bl. 2 v 2 18.04.2011
mit Änderung vom 14.02.2012
Beschreibung - 07.09.2012
Radzeichnung RC23-757 Bl.1/1 20.05.2011
mit Änderung vom 18.07.2012
Beschreibung - 23.04.2013
Verwendungsbereich Anlage 1 - 17
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Oktober 2013
Bohlander 00201363.DOC
