TÜV SÜD Automotive GmbH
Westendstr 199
D - 80686 München
Seite: 1 von 5

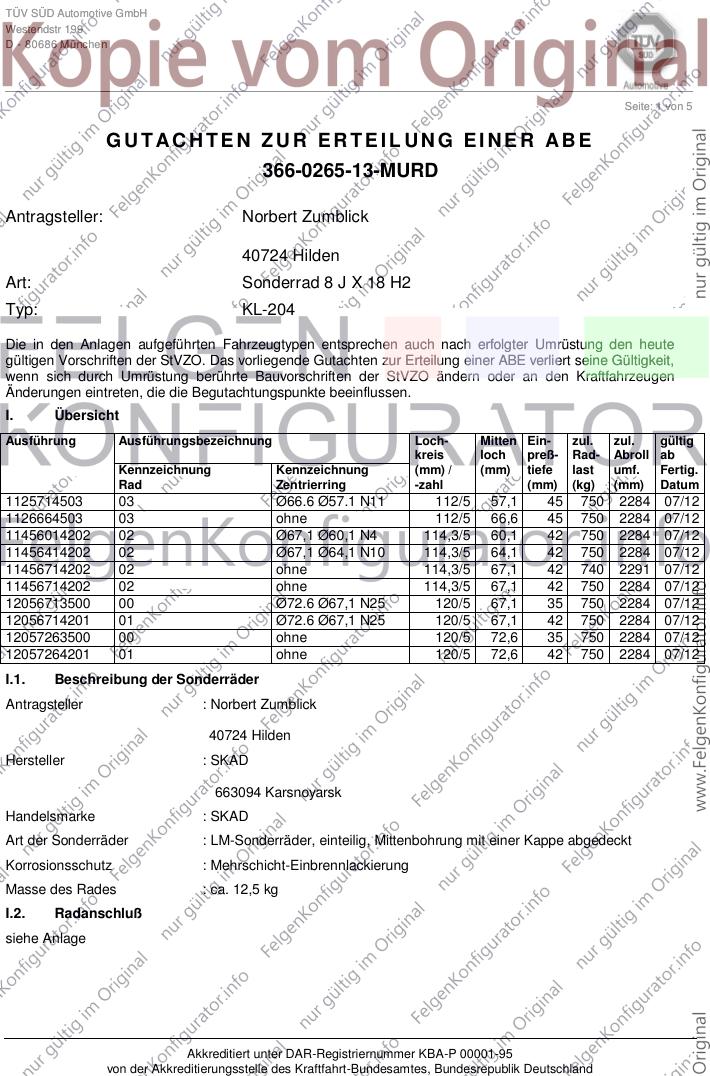

GUTACHTEN ZUR ERTEIL UNG EINER ABE
366-0265-13-MURD
Antragsteller: Norbert Zumblick
40724 Hilden
Art: Sonderrad 8 J X 18 H2
Typ: KL-204
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung einer ABE verliert seine Gültigkeit,
wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen
Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
1125714503 03 Ø66.6 Ø57.1 N11 112/5 57,1 45 750 2284 07/12
1126664503 03 ohne 112/5 66,6 45 750 2284 07/12
11456014202 02 Ø67,1 Ø60,1 N4 114,3/5 60,1 42 750 2284 07/12
11456414202 02 Ø67,1 Ø64,1 N10 114,3/5 64,1 42 750 2284 07/12
11456714202 02 ohne 114,3/5 67,1 42 740 2291 07/12
11456714202 02 ohne 114,3/5 67,1 42 750 2284 07/12
12056713500 00 Ø72.6 Ø67,1 N25 120/5 67,1 35 750 2284 07/12
12056714201 01 Ø72.6 Ø67,1 N25 120/5 67,1 42 750 2284 07/12
12057263500 00 ohne 120/5 72,6 35 750 2284 07/12
12057264201 01 ohne 120/5 72,6 42 750 2284 07/12
I.1. Beschreibung der Sonderräder
Antragsteller : Norbert Zumblick
40724 Hilden
Hersteller : SKAD
663094 Karsnoyarsk
Handelsmarke : SKAD
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 12,5 kg
I.2. Radanschluß
siehe Anlage
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0265-13-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: KL-204
Antragsteller: Norbert Zumblick Stand: 22.10.2013
__________________________________________________________________________________________________________________
Seite: 2 von 5

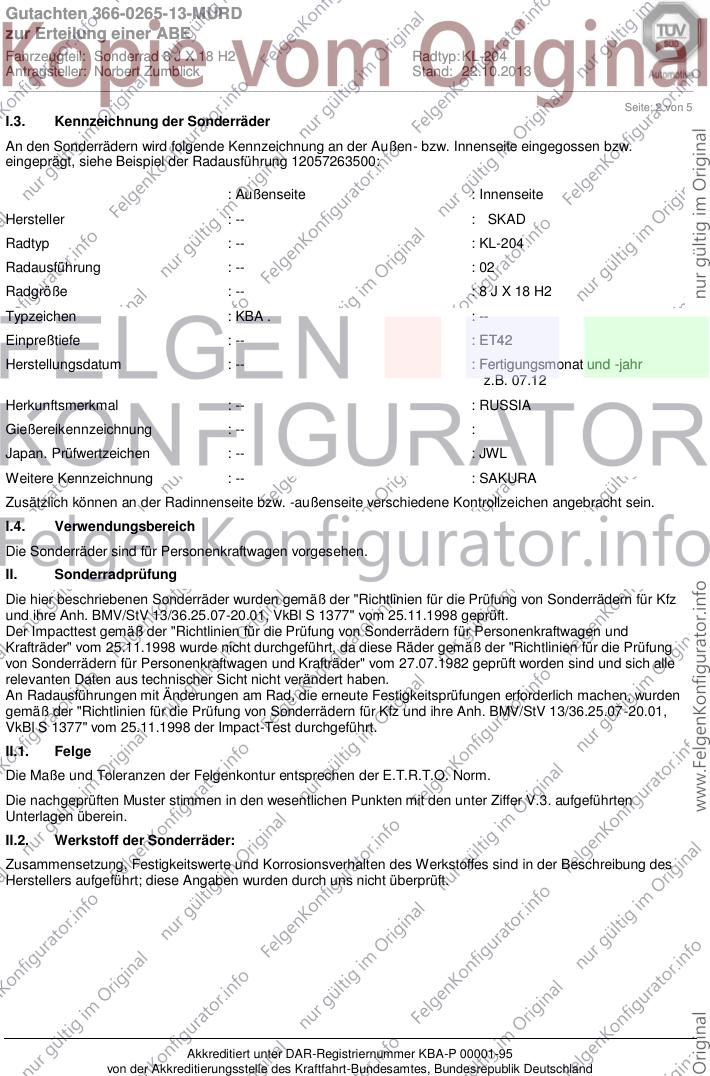

I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 12057263500:
: Außenseite : Innenseite
Hersteller : -- : SKAD
Radtyp : -- : KL-204
Radausführung : -- : 02
Radgröße : -- : 8 J X 18 H2
Typzeichen : KBA . : --
Einpreßtiefe : -- : ET42
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 07.12
Herkunftsmerkmal : -- : RUSSIA
Gießereikennzeichnung : -- :
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : SAKURA
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
Der Impacttest gemäß der "Richtlinien für die Prüfung von Sonderrädern für Personenkraftwagen und
Krafträder" vom 25.11.1998 wurde nicht durchgeführt, da diese Räder gemäß der "Richtlinien für die Prüfung
von Sonderrädern für Personenkraftwagen und Krafträder" vom 27.07.1982 geprüft worden sind und sich alle
relevanten Daten aus technischer Sicht nicht verändert haben.
An Radausführungen mit Änderungen am Rad, die erneute Festigkeitsprüfungen erforderlich machen, wurden
gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh. BMV/StV 13/36.25.07-20.01,
VkBl S 1377" vom 25.11.1998 der Impact-Test durchgeführt.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0265-13-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: KL-204
Antragsteller: Norbert Zumblick Stand: 22.10.2013
__________________________________________________________________________________________________________________
Seite: 3 von 5

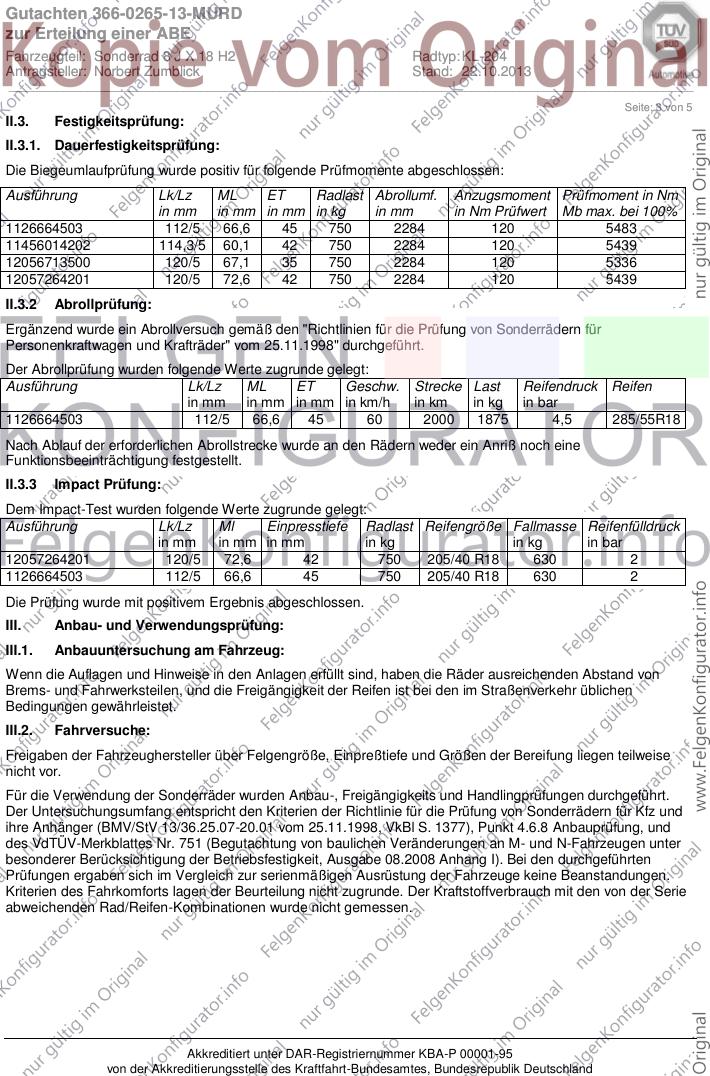

II.3. Festigkeitsprüfung:
II.3.1. Dauerfestigkeitsprüfung:
Die Biegeumlaufprüfung wurde positiv für folgende Prüfmomente abgeschlossen:
Ausführung Lk/Lz ML ET Radlast Abrollumf. Anzugsmoment Prüfmoment in Nm
in mm in mm in mm in kg in mm in Nm Prüfwert Mb max. bei 100%
1126664503 112/5 66,6 45 750 2284 120 5483
11456014202 114,3/5 60,1 42 750 2284 120 5439
12056713500 120/5 67,1 35 750 2284 120 5336
12057264201 120/5 72,6 42 750 2284 120 5439
II.3.2 Abrollprüfung:
Ergänzend wurde ein Abrollversuch gemäß den "Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträder" vom 25.11.1998" durchgeführt.
Der Abrollprüfung wurden folgende Werte zugrunde gelegt:
Ausführung Lk/Lz ML ET Geschw. Strecke Last Reifendruck Reifen
in mm in mm in mm in km/h in km in kg in bar
1126664503 112/5 66,6 45 60 2000 1875 4,5 285/55R18
Nach Ablauf der erforderlichen Abrollstrecke wurde an den Rädern weder ein Anriß noch eine
Funktionsbeeinträchtigung festgestellt.
II.3.3 Impact Prüfung:
Dem Impact-Test wurden folgende Werte zugrunde gelegt:
Ausführung Lk/Lz Ml Einpresstiefe Radlast Reifengröße Fallmasse Reifenfülldruck
in mm in mm in mm in kg in kg in bar
12057264201 120/5 72,6 42 750 205/40 R18 630 2
1126664503 112/5 66,6 45 750 205/40 R18 630 2
Die Prüfung wurde mit positivem Ergebnis abgeschlossen.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0265-13-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: KL-204
Antragsteller: Norbert Zumblick Stand: 22.10.2013
__________________________________________________________________________________________________________________
Seite: 4 von 5

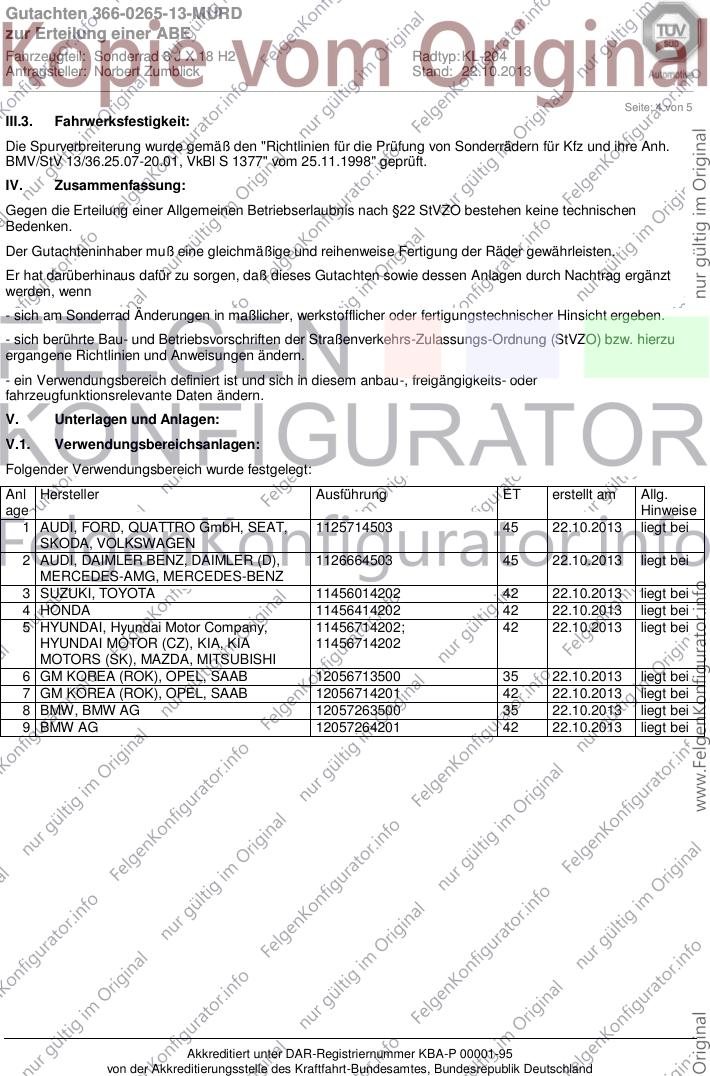

III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 AUDI, FORD, QUATTRO GmbH, SEAT, 1125714503 45 22.10.2013 liegt bei
SKODA, VOLKSWAGEN
2 AUDI, DAIMLER BENZ, DAIMLER (D), 1126664503 45 22.10.2013 liegt bei
MERCEDES-AMG, MERCEDES-BENZ
3 SUZUKI, TOYOTA 11456014202 42 22.10.2013 liegt bei
4 HONDA 11456414202 42 22.10.2013 liegt bei
5 HYUNDAI, Hyundai Motor Company, 11456714202; 42 22.10.2013 liegt bei
HYUNDAI MOTOR (CZ), KIA, KIA 11456714202
MOTORS (SK), MAZDA, MITSUBISHI
6 GM KOREA (ROK), OPEL, SAAB 12056713500 35 22.10.2013 liegt bei
7 GM KOREA (ROK), OPEL, SAAB 12056714201 42 22.10.2013 liegt bei
8 BMW, BMW AG 12057263500 35 22.10.2013 liegt bei
9 BMW AG 12057264201 42 22.10.2013 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0265-13-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: KL-204
Antragsteller: Norbert Zumblick Stand: 22.10.2013
__________________________________________________________________________________________________________________
Seite: 5 von 5
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Schulz
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
München, 22.10.2013
PFE
