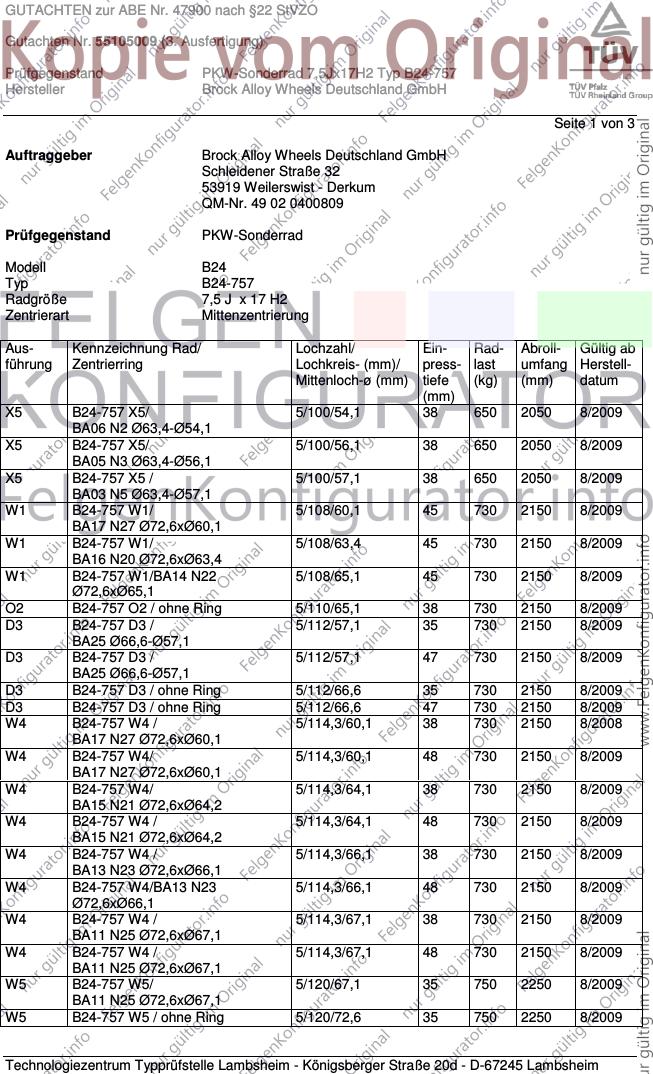

GUTACHTEN zur ABE Nr. 47900 nach §22 StVZO
Gutachten Nr. 55105009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B24-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 3
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B24
Typ B24-757
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Zentrierring Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
X5 B24-757 X5/ 5/100/54,1 38 650 2050 8/2009
BA06 N2 Ø63,4-Ø54,1
X5 B24-757 X5/ 5/100/56,1 38 650 2050 8/2009
BA05 N3 Ø63,4-Ø56,1
X5 B24-757 X5 / 5/100/57,1 38 650 2050 8/2009
BA03 N5 Ø63,4-Ø57,1
W1 B24-757 W1/ 5/108/60,1 45 730 2150 8/2009
BA17 N27 Ø72,6xØ60,1
W1 B24-757 W1/ 5/108/63,4 45 730 2150 8/2009
BA16 N20 Ø72,6xØ63,4
W1 B24-757 W1/BA14 N22 5/108/65,1 45 730 2150 8/2009
Ø72,6xØ65,1
O2 B24-757 O2 / ohne Ring 5/110/65,1 38 730 2150 8/2009
D3 B24-757 D3 / 5/112/57,1 35 730 2150 8/2009
BA25 Ø66,6-Ø57,1
D3 B24-757 D3 / 5/112/57,1 47 730 2150 8/2009
BA25 Ø66,6-Ø57,1
D3 B24-757 D3 / ohne Ring 5/112/66,6 35 730 2150 8/2009
D3 B24-757 D3 / ohne Ring 5/112/66,6 47 730 2150 8/2009
W4 B24-757 W4 / 5/114,3/60,1 38 730 2150 8/2008
BA17 N27 Ø72,6xØ60,1
W4 B24-757 W4/ 5/114,3/60,1 48 730 2150 8/2009
BA17 N27 Ø72,6xØ60,1
W4 B24-757 W4/ 5/114,3/64,1 38 730 2150 8/2009
BA15 N21 Ø72,6xØ64,2
W4 B24-757 W4 / 5/114,3/64,1 48 730 2150 8/2009
BA15 N21 Ø72,6xØ64,2
W4 B24-757 W4 / 5/114,3/66,1 38 730 2150 8/2009
BA13 N23 Ø72,6xØ66,1
W4 B24-757 W4/BA13 N23 5/114,3/66,1 48 730 2150 8/2009
Ø72,6xØ66,1
W4 B24-757 W4 / 5/114,3/67,1 38 730 2150 8/2009
BA11 N25 Ø72,6xØ67,1
W4 B24-757 W4 / 5/114,3/67,1 48 730 2150 8/2009
BA11 N25 Ø72,6xØ67,1
W5 B24-757 W5/ 5/120/67,1 35 750 2250 8/2009
BA11 N25 Ø72,6xØ67,1
W5 B24-757 W5 / ohne Ring 5/120/72,6 35 750 2250 8/2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

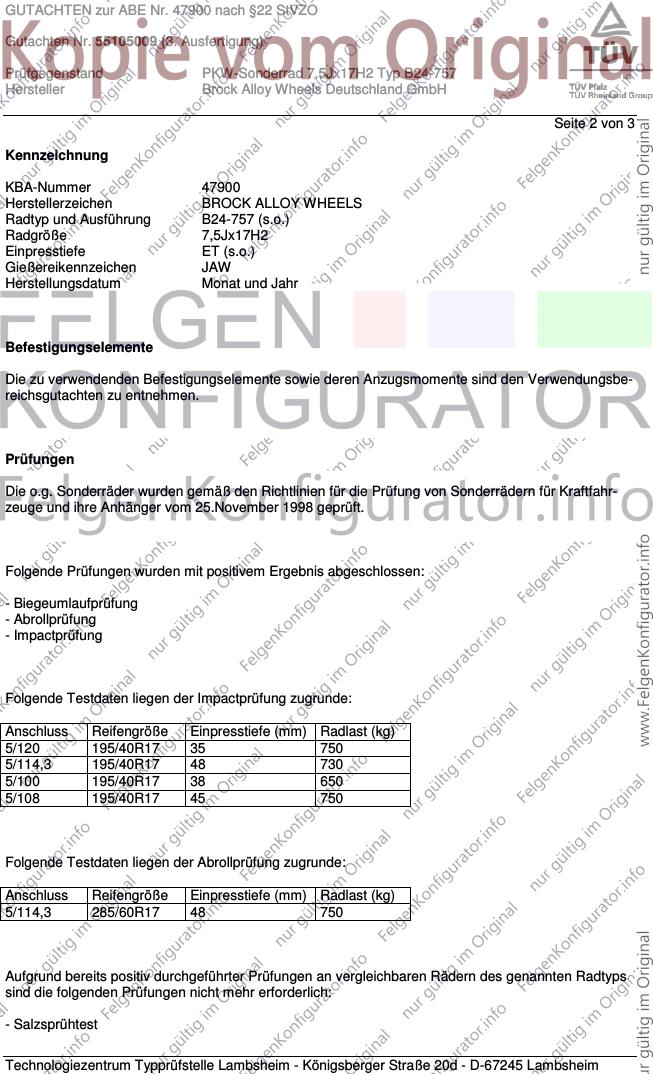

GUTACHTEN zur ABE Nr. 47900 nach §22 StVZO
Gutachten Nr. 55105009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B24-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 3
Kennzeichnung
KBA-Nummer 47900
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B24-757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 195/40R17 35 750
5/114,3 195/40R17 48 730
5/100 195/40R17 38 650
5/108 195/40R17 45 750
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 285/60R17 48 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

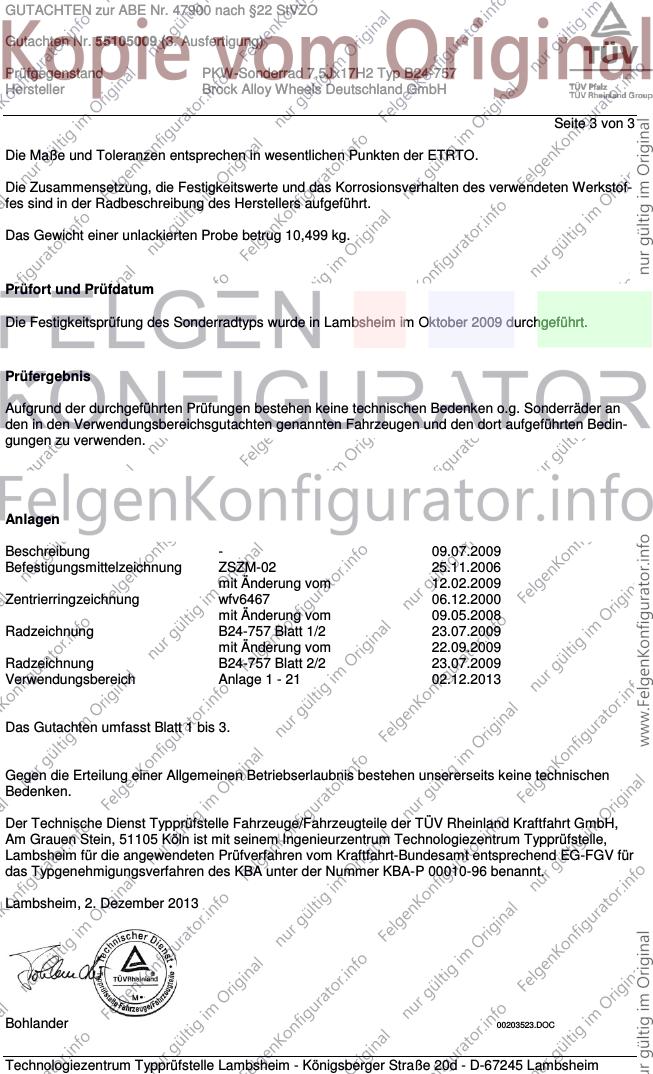

GUTACHTEN zur ABE Nr. 47900 nach §22 StVZO
Gutachten Nr. 55105009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B24-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 3
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,499 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim im Oktober 2009 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 09.07.2009
Befestigungsmittelzeichnung ZSZM-02 25.11.2006
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Radzeichnung B24-757 Blatt 1/2 23.07.2009
mit Änderung vom 22.09.2009
Radzeichnung B24-757 Blatt 2/2 23.07.2009
Verwendungsbereich Anlage 1 - 21 02.12.2013
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Dezember 2013
Bohlander 00203523.DOC
