GUTACHTEN zur ABE Nr. 47845 nach §22 StVZO
Gutachten Nr. 55092609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B25-706
Hersteller Brock Alloy Wheels Deutschland GmbH

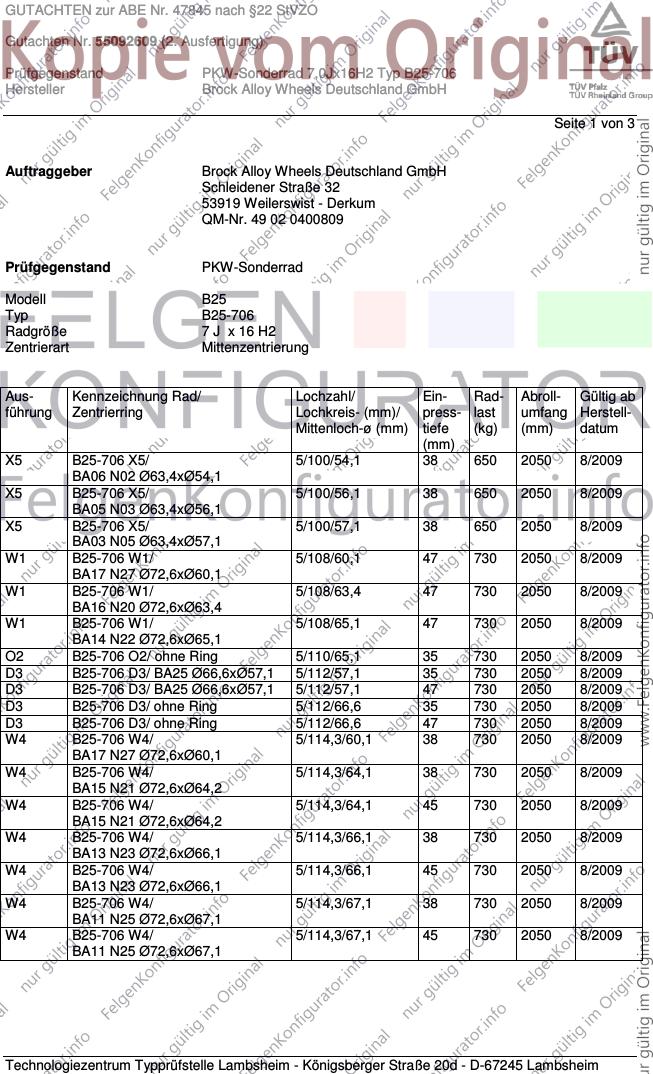

Seite 1 von 3
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B25
Typ B25-706
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Zentrierring Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
X5 B25-706 X5/ 5/100/54,1 38 650 2050 8/2009
BA06 N02 Ø63,4xØ54,1
X5 B25-706 X5/ 5/100/56,1 38 650 2050 8/2009
BA05 N03 Ø63,4xØ56,1
X5 B25-706 X5/ 5/100/57,1 38 650 2050 8/2009
BA03 N05 Ø63,4xØ57,1
W1 B25-706 W1/ 5/108/60,1 47 730 2050 8/2009
BA17 N27 Ø72,6xØ60,1
W1 B25-706 W1/ 5/108/63,4 47 730 2050 8/2009
BA16 N20 Ø72,6xØ63,4
W1 B25-706 W1/ 5/108/65,1 47 730 2050 8/2009
BA14 N22 Ø72,6xØ65,1
O2 B25-706 O2/ ohne Ring 5/110/65,1 35 730 2050 8/2009
D3 B25-706 D3/ BA25 Ø66,6xØ57,1 5/112/57,1 35 730 2050 8/2009
D3 B25-706 D3/ BA25 Ø66,6xØ57,1 5/112/57,1 47 730 2050 8/2009
D3 B25-706 D3/ ohne Ring 5/112/66,6 35 730 2050 8/2009
D3 B25-706 D3/ ohne Ring 5/112/66,6 47 730 2050 8/2009
W4 B25-706 W4/ 5/114,3/60,1 38 730 2050 8/2009
BA17 N27 Ø72,6xØ60,1
W4 B25-706 W4/ 5/114,3/64,1 38 730 2050 8/2009
BA15 N21 Ø72,6xØ64,2
W4 B25-706 W4/ 5/114,3/64,1 45 730 2050 8/2009
BA15 N21 Ø72,6xØ64,2
W4 B25-706 W4/ 5/114,3/66,1 38 730 2050 8/2009
BA13 N23 Ø72,6xØ66,1
W4 B25-706 W4/ 5/114,3/66,1 45 730 2050 8/2009
BA13 N23 Ø72,6xØ66,1
W4 B25-706 W4/ 5/114,3/67,1 38 730 2050 8/2009
BA11 N25 Ø72,6xØ67,1
W4 B25-706 W4/ 5/114,3/67,1 45 730 2050 8/2009
BA11 N25 Ø72,6xØ67,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47845 nach §22 StVZO
Gutachten Nr. 55092609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B25-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 3
Kennzeichnung
KBA-Nummer 47845
Herstellerzeichen Brock Alloy Wheels
Radtyp und Ausführung B25-706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 195/40R16 35 730
5/114,3 195/40R16 47 730
5/100 195/40R16 38 650
5/108 195/40R16 47 730
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 275/60R16 47 730
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47845 nach §22 StVZO
Gutachten Nr. 55092609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ B25-706
Hersteller Brock Alloy Wheels Deutschland GmbH

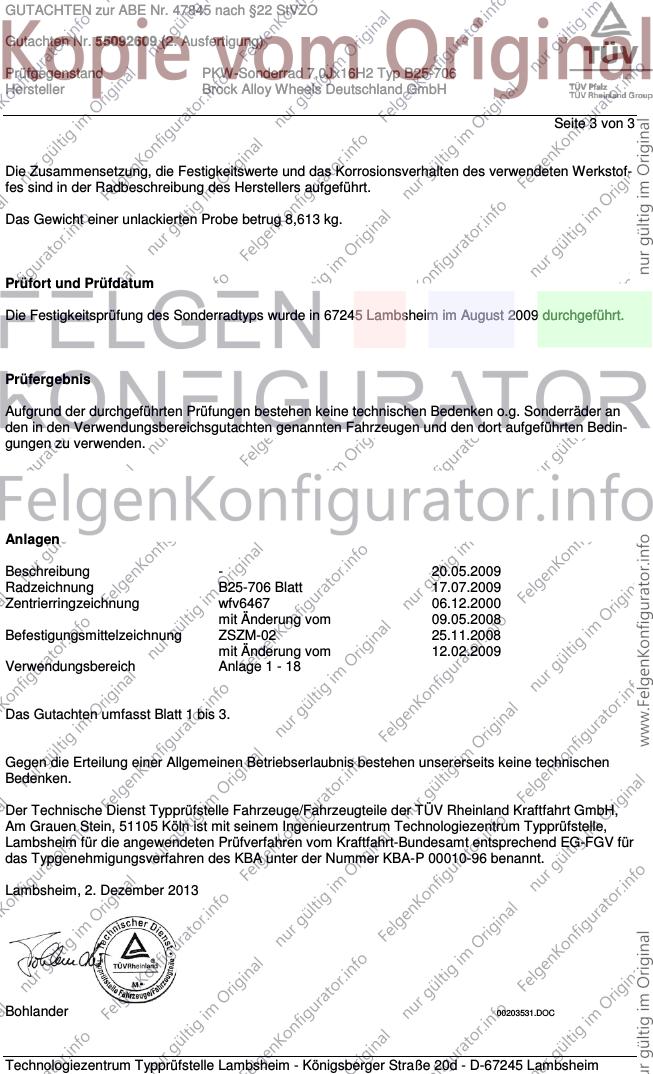

Seite 3 von 3
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,613 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in 67245 Lambsheim im August 2009 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 20.05.2009
Radzeichnung B25-706 Blatt 17.07.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Verwendungsbereich Anlage 1 - 18
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Dezember 2013
Bohlander 00203531.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
