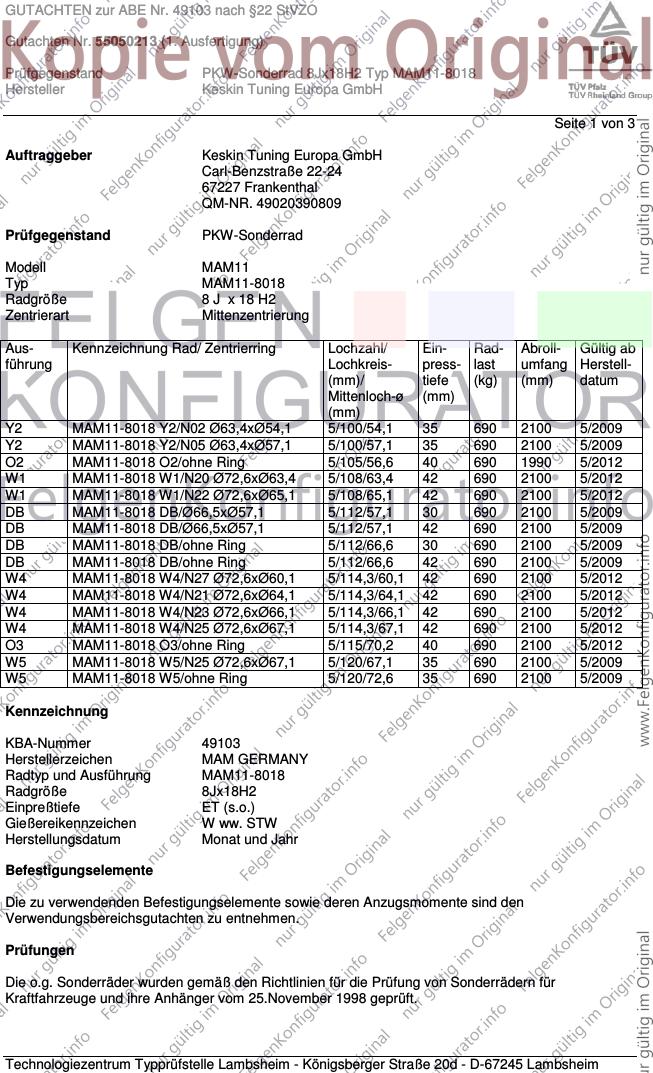

GUTACHTEN zur ABE Nr. 49103 nach §22 StVZO
Gutachten Nr. 55050213 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Hersteller Keskin Tuning Europa GmbH
Seite 1 von 3
Auftraggeber Keskin Tuning Europa GmbH
Carl-Benzstraße 22-24
67227 Frankenthal
QM-NR. 49020390809
Prüfgegenstand PKW-Sonderrad
Modell MAM11
Typ MAM11-8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y2 MAM11-8018 Y2/N02 Ø63,4xØ54,1 5/100/54,1 35 690 2100 5/2009
Y2 MAM11-8018 Y2/N05 Ø63,4xØ57,1 5/100/57,1 35 690 2100 5/2009
O2 MAM11-8018 O2/ohne Ring 5/105/56,6 40 690 1990 5/2012
W1 MAM11-8018 W1/N20 Ø72,6xØ63,4 5/108/63,4 42 690 2100 5/2012
W1 MAM11-8018 W1/N22 Ø72,6xØ65,1 5/108/65,1 42 690 2100 5/2012
DB MAM11-8018 DB/Ø66,5xØ57,1 5/112/57,1 30 690 2100 5/2009
DB MAM11-8018 DB/Ø66,5xØ57,1 5/112/57,1 42 690 2100 5/2009
DB MAM11-8018 DB/ohne Ring 5/112/66,6 30 690 2100 5/2009
DB MAM11-8018 DB/ohne Ring 5/112/66,6 42 690 2100 5/2009
W4 MAM11-8018 W4/N27 Ø72,6xØ60,1 5/114,3/60,1 42 690 2100 5/2012
W4 MAM11-8018 W4/N21 Ø72,6xØ64,1 5/114,3/64,1 42 690 2100 5/2012
W4 MAM11-8018 W4/N23 Ø72,6xØ66,1 5/114,3/66,1 42 690 2100 5/2012
W4 MAM11-8018 W4/N25 Ø72,6xØ67,1 5/114,3/67,1 42 690 2100 5/2012
O3 MAM11-8018 O3/ohne Ring 5/115/70,2 40 690 2100 5/2012
W5 MAM11-8018 W5/N25 Ø72,6xØ67,1 5/120/67,1 35 690 2100 5/2009
W5 MAM11-8018 W5/ohne Ring 5/120/72,6 35 690 2100 5/2009
Kennzeichnung
KBA-Nummer 49103
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM11-8018
Radgröße 8Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen W ww. STW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

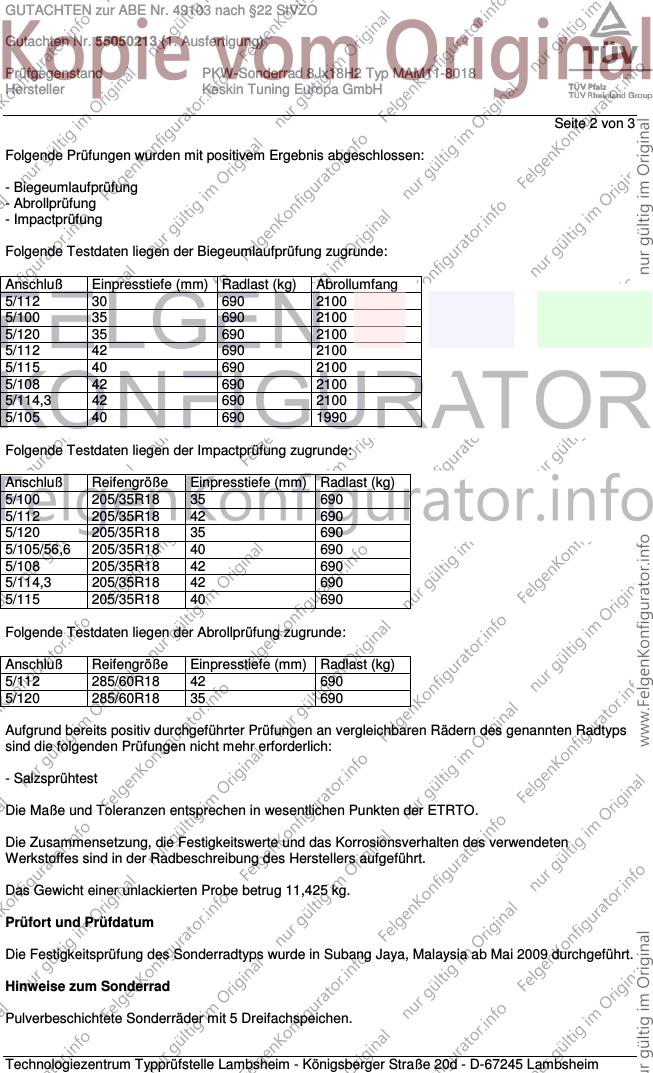

GUTACHTEN zur ABE Nr. 49103 nach §22 StVZO
Gutachten Nr. 55050213 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Hersteller Keskin Tuning Europa GmbH
Seite 2 von 3
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 30 690 2100
5/100 35 690 2100
5/120 35 690 2100
5/112 42 690 2100
5/115 40 690 2100
5/108 42 690 2100
5/114,3 42 690 2100
5/105 40 690 1990
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 205/35R18 35 690
5/112 205/35R18 42 690
5/120 205/35R18 35 690
5/105/56,6 205/35R18 40 690
5/108 205/35R18 42 690
5/114,3 205/35R18 42 690
5/115 205/35R18 40 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 285/60R18 42 690
5/120 285/60R18 35 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,425 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia ab Mai 2009 durchgeführt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Dreifachspeichen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

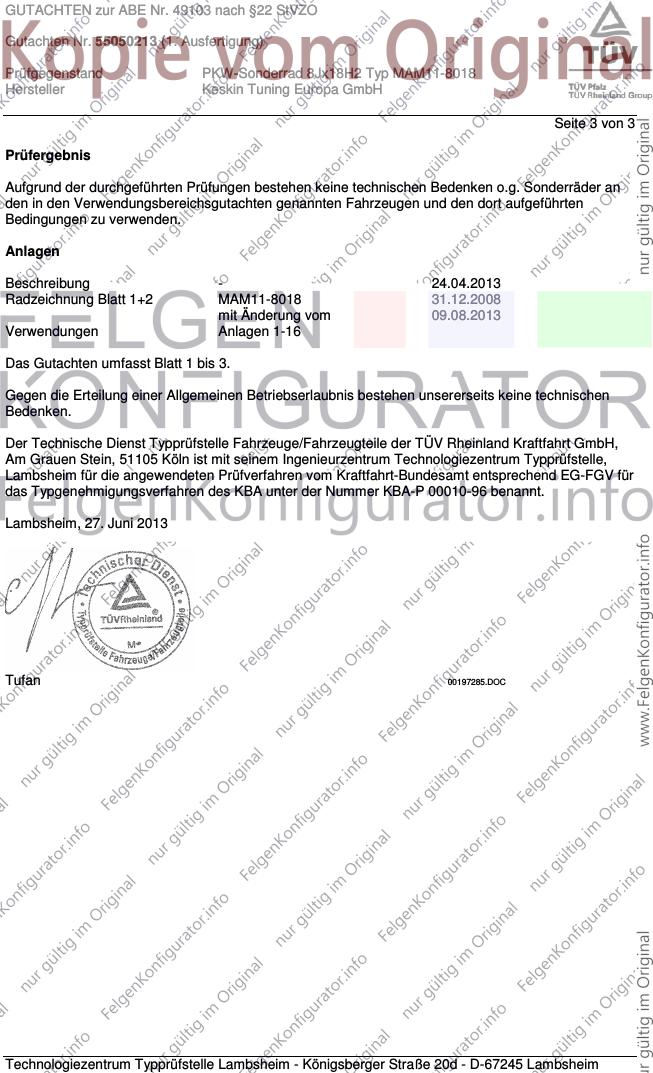

GUTACHTEN zur ABE Nr. 49103 nach §22 StVZO
Gutachten Nr. 55050213 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Hersteller Keskin Tuning Europa GmbH
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 24.04.2013
Radzeichnung Blatt 1+2 MAM11-8018 31.12.2008
mit Änderung vom 09.08.2013
Verwendungen Anlagen 1-16
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Juni 2013
Tufan 00197285.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
