GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Gutachten Nr. 55014809 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels Deutschland GmbH

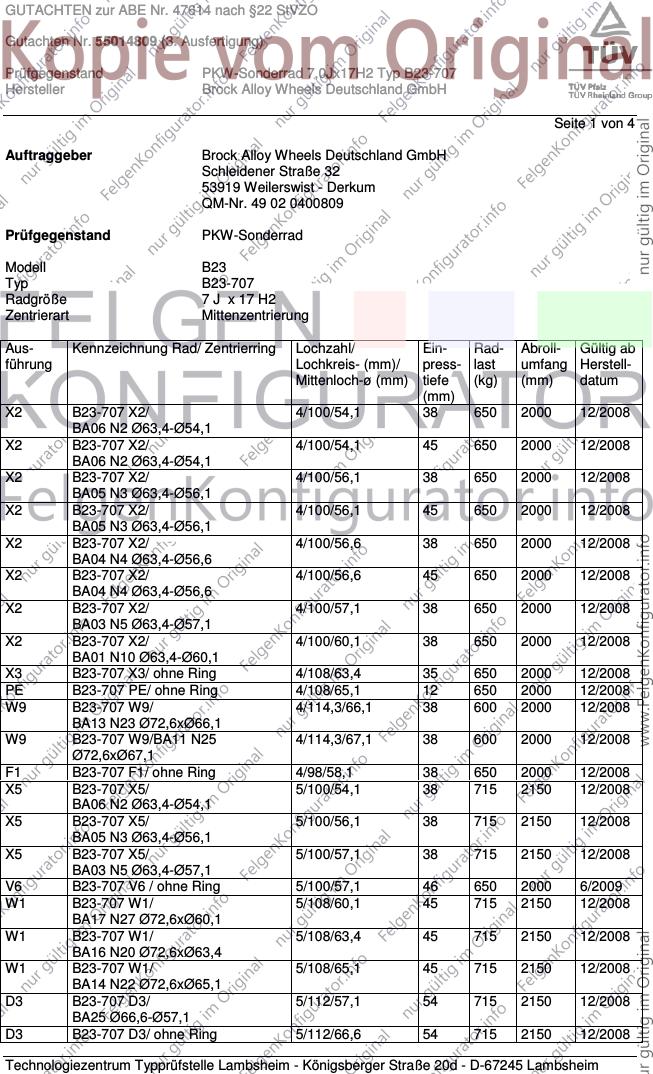

Seite 1 von 4
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B23
Typ B23-707
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
X2 B23-707 X2/ 4/100/54,1 38 650 2000 12/2008
BA06 N2 Ø63,4-Ø54,1
X2 B23-707 X2/ 4/100/54,1 45 650 2000 12/2008
BA06 N2 Ø63,4-Ø54,1
X2 B23-707 X2/ 4/100/56,1 38 650 2000 12/2008
BA05 N3 Ø63,4-Ø56,1
X2 B23-707 X2/ 4/100/56,1 45 650 2000 12/2008
BA05 N3 Ø63,4-Ø56,1
X2 B23-707 X2/ 4/100/56,6 38 650 2000 12/2008
BA04 N4 Ø63,4-Ø56,6
X2 B23-707 X2/ 4/100/56,6 45 650 2000 12/2008
BA04 N4 Ø63,4-Ø56,6
X2 B23-707 X2/ 4/100/57,1 38 650 2000 12/2008
BA03 N5 Ø63,4-Ø57,1
X2 B23-707 X2/ 4/100/60,1 38 650 2000 12/2008
BA01 N10 Ø63,4-Ø60,1
X3 B23-707 X3/ ohne Ring 4/108/63,4 35 650 2000 12/2008
PE B23-707 PE/ ohne Ring 4/108/65,1 12 650 2000 12/2008
W9 B23-707 W9/ 4/114,3/66,1 38 600 2000 12/2008
BA13 N23 Ø72,6xØ66,1
W9 B23-707 W9/BA11 N25 4/114,3/67,1 38 600 2000 12/2008
Ø72,6xØ67,1
F1 B23-707 F1/ ohne Ring 4/98/58,1 38 650 2000 12/2008
X5 B23-707 X5/ 5/100/54,1 38 715 2150 12/2008
BA06 N2 Ø63,4-Ø54,1
X5 B23-707 X5/ 5/100/56,1 38 715 2150 12/2008
BA05 N3 Ø63,4-Ø56,1
X5 B23-707 X5/ 5/100/57,1 38 715 2150 12/2008
BA03 N5 Ø63,4-Ø57,1
V6 B23-707 V6 / ohne Ring 5/100/57,1 46 650 2000 6/2009
W1 B23-707 W1/ 5/108/60,1 45 715 2150 12/2008
BA17 N27 Ø72,6xØ60,1
W1 B23-707 W1/ 5/108/63,4 45 715 2150 12/2008
BA16 N20 Ø72,6xØ63,4
W1 B23-707 W1/ 5/108/65,1 45 715 2150 12/2008
BA14 N22 Ø72,6xØ65,1
D3 B23-707 D3/ 5/112/57,1 54 715 2150 12/2008
BA25 Ø66,6-Ø57,1
D3 B23-707 D3/ ohne Ring 5/112/66,6 54 715 2150 12/2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Gutachten Nr. 55014809 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels Deutschland GmbH

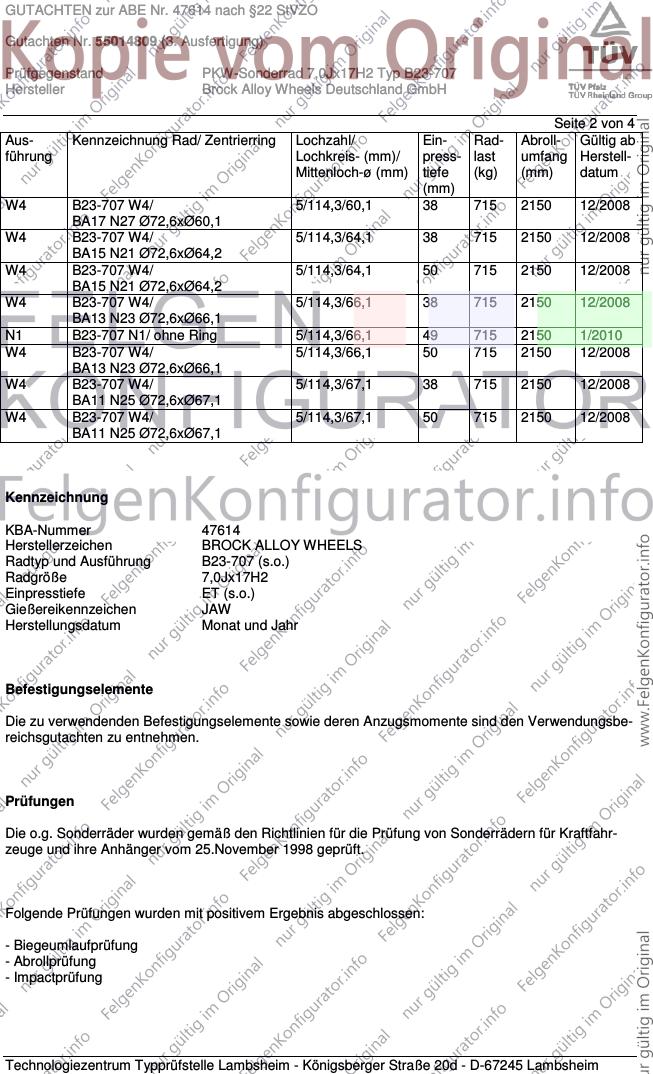

Seite 2 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
W4 B23-707 W4/ 5/114,3/60,1 38 715 2150 12/2008
BA17 N27 Ø72,6xØ60,1
W4 B23-707 W4/ 5/114,3/64,1 38 715 2150 12/2008
BA15 N21 Ø72,6xØ64,2
W4 B23-707 W4/ 5/114,3/64,1 50 715 2150 12/2008
BA15 N21 Ø72,6xØ64,2
W4 B23-707 W4/ 5/114,3/66,1 38 715 2150 12/2008
BA13 N23 Ø72,6xØ66,1
N1 B23-707 N1/ ohne Ring 5/114,3/66,1 49 715 2150 1/2010
W4 B23-707 W4/ 5/114,3/66,1 50 715 2150 12/2008
BA13 N23 Ø72,6xØ66,1
W4 B23-707 W4/ 5/114,3/67,1 38 715 2150 12/2008
BA11 N25 Ø72,6xØ67,1
W4 B23-707 W4/ 5/114,3/67,1 50 715 2150 12/2008
BA11 N25 Ø72,6xØ67,1
Kennzeichnung
KBA-Nummer 47614
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B23-707 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Gutachten Nr. 55014809 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels Deutschland GmbH

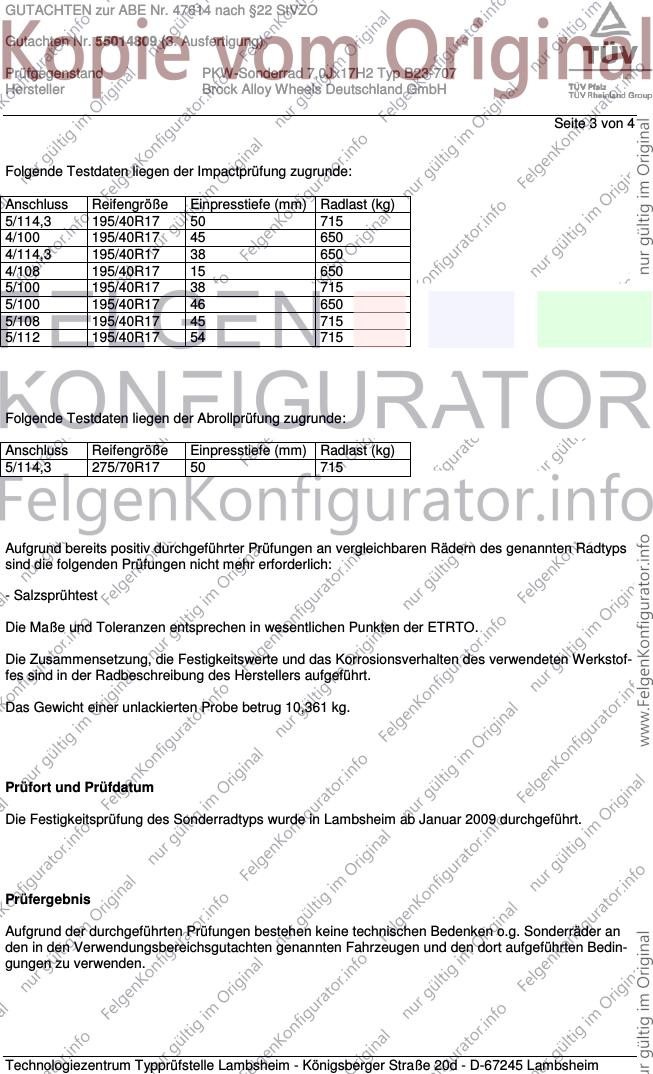

Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 195/40R17 50 715
4/100 195/40R17 45 650
4/114,3 195/40R17 38 650
4/108 195/40R17 15 650
5/100 195/40R17 38 715
5/100 195/40R17 46 650
5/108 195/40R17 45 715
5/112 195/40R17 54 715
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 275/70R17 50 715
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,361 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Januar 2009 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Gutachten Nr. 55014809 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels Deutschland GmbH

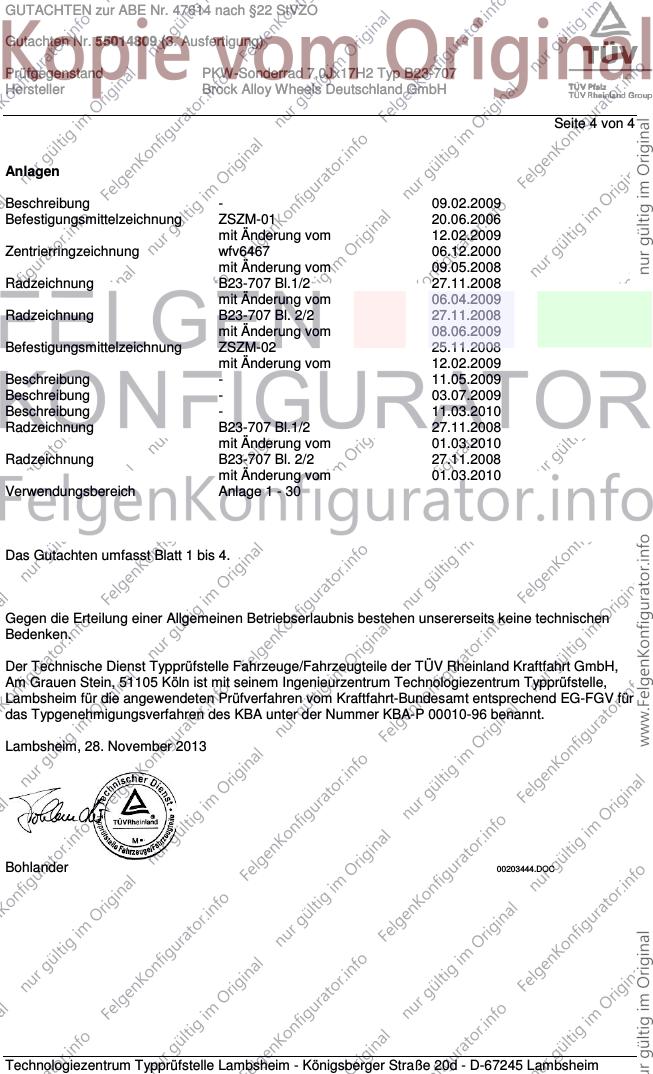

Seite 4 von 4
Anlagen
Beschreibung - 09.02.2009
Befestigungsmittelzeichnung ZSZM-01 20.06.2006
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Radzeichnung B23-707 Bl.1/2 27.11.2008
mit Änderung vom 06.04.2009
Radzeichnung B23-707 Bl. 2/2 27.11.2008
mit Änderung vom 08.06.2009
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Beschreibung - 11.05.2009
Beschreibung - 03.07.2009
Beschreibung - 11.03.2010
Radzeichnung B23-707 Bl.1/2 27.11.2008
mit Änderung vom 01.03.2010
Radzeichnung B23-707 Bl. 2/2 27.11.2008
mit Änderung vom 01.03.2010
Verwendungsbereich Anlage 1 - 30
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. November 2013
Bohlander 00203444.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
