TÜV SÜD Automotive GmbH
Westendstr 199
D - 80686 München

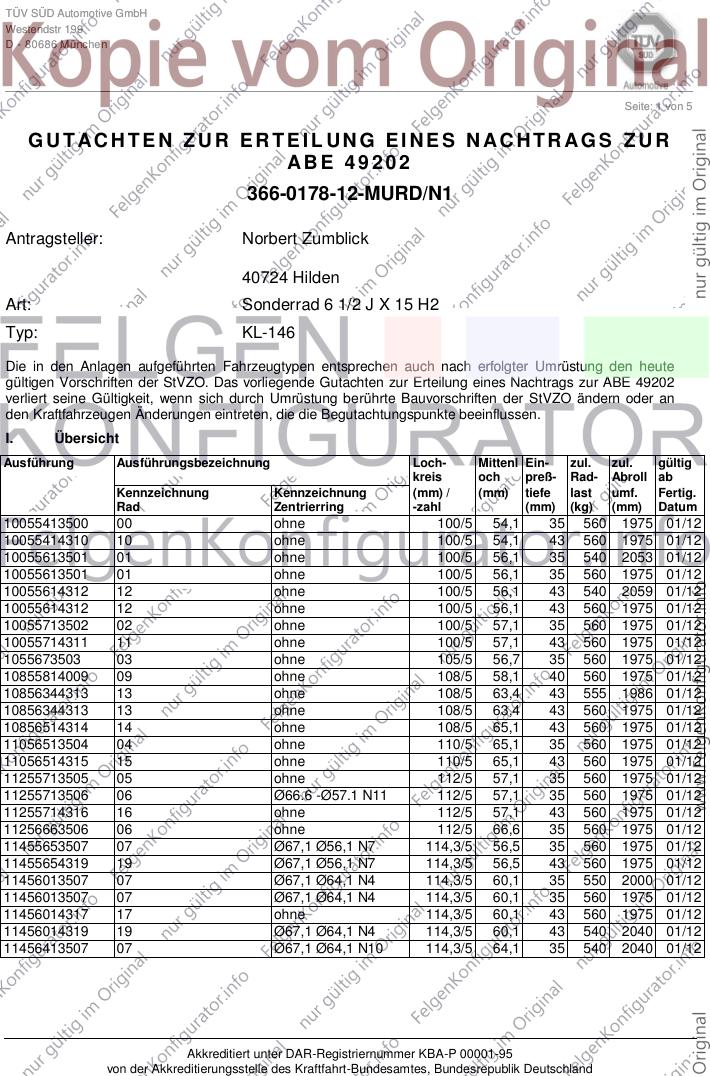

Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49 202
366-0178-12-MURD/N1
Antragsteller: Norbert Zumblick
40724 Hilden
Art: Sonderrad 6 1/2 J X 15 H2
Typ: KL-146
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49202
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
10055413500 00 ohne 100/5 54,1 35 560 1975 01/12
10055414310 10 ohne 100/5 54,1 43 560 1975 01/12
10055613501 01 ohne 100/5 56,1 35 540 2053 01/12
10055613501 01 ohne 100/5 56,1 35 560 1975 01/12
10055614312 12 ohne 100/5 56,1 43 540 2059 01/12
10055614312 12 ohne 100/5 56,1 43 560 1975 01/12
10055713502 02 ohne 100/5 57,1 35 560 1975 01/12
10055714311 11 ohne 100/5 57,1 43 560 1975 01/12
1055673503 03 ohne 105/5 56,7 35 560 1975 01/12
10855814009 09 ohne 108/5 58,1 40 560 1975 01/12
10856344313 13 ohne 108/5 63,4 43 555 1986 01/12
10856344313 13 ohne 108/5 63,4 43 560 1975 01/12
10856514314 14 ohne 108/5 65,1 43 560 1975 01/12
11056513504 04 ohne 110/5 65,1 35 560 1975 01/12
11056514315 15 ohne 110/5 65,1 43 560 1975 01/12
11255713505 05 ohne 112/5 57,1 35 560 1975 01/12
11255713506 06 Ø66.6 -Ø57.1 N11 112/5 57,1 35 560 1975 01/12
11255714316 16 ohne 112/5 57,1 43 560 1975 01/12
11256663506 06 ohne 112/5 66,6 35 560 1975 01/12
11455653507 07 Ø67,1 Ø56,1 N7 114,3/5 56,5 35 560 1975 01/12
11455654319 19 Ø67,1 Ø56,1 N7 114,3/5 56,5 43 560 1975 01/12
11456013507 07 Ø67,1 Ø64,1 N4 114,3/5 60,1 35 550 2000 01/12
11456013507 07 Ø67,1 Ø64,1 N4 114,3/5 60,1 35 560 1975 01/12
11456014317 17 ohne 114,3/5 60,1 43 560 1975 01/12
11456014319 19 Ø67,1 Ø64,1 N4 114,3/5 60,1 43 540 2040 01/12
11456413507 07 Ø67,1 Ø64,1 N10 114,3/5 64,1 35 540 2040 01/12
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0178-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49202
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: KL-146
Antragsteller: Norbert Zumblick Stand: 27.11.2013
__________________________________________________________________________________________________________________

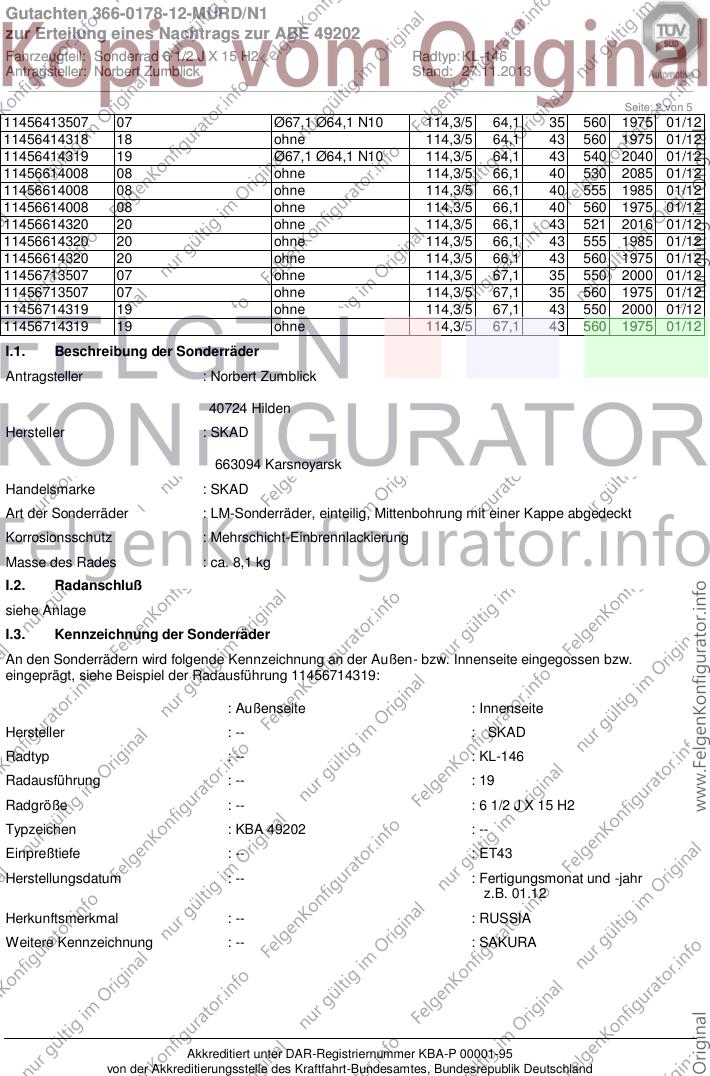

Seite: 2 von 5
11456413507 07 Ø67,1 Ø64,1 N10 114,3/5 64,1 35 560 1975 01/12
11456414318 18 ohne 114,3/5 64,1 43 560 1975 01/12
11456414319 19 Ø67,1 Ø64,1 N10 114,3/5 64,1 43 540 2040 01/12
11456614008 08 ohne 114,3/5 66,1 40 530 2085 01/12
11456614008 08 ohne 114,3/5 66,1 40 555 1985 01/12
11456614008 08 ohne 114,3/5 66,1 40 560 1975 01/12
11456614320 20 ohne 114,3/5 66,1 43 521 2016 01/12
11456614320 20 ohne 114,3/5 66,1 43 555 1985 01/12
11456614320 20 ohne 114,3/5 66,1 43 560 1975 01/12
11456713507 07 ohne 114,3/5 67,1 35 550 2000 01/12
11456713507 07 ohne 114,3/5 67,1 35 560 1975 01/12
11456714319 19 ohne 114,3/5 67,1 43 550 2000 01/12
11456714319 19 ohne 114,3/5 67,1 43 560 1975 01/12
I.1. Beschreibung der Sonderräder
Antragsteller : Norbert Zumblick
40724 Hilden
Hersteller : SKAD
663094 Karsnoyarsk
Handelsmarke : SKAD
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 8,1 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 11456714319:
: Außenseite : Innenseite
Hersteller : -- : SKAD
Radtyp : -- : KL-146
Radausführung : -- : 19
Radgröße : -- : 6 1/2 J X 15 H2
Typzeichen : KBA 49202 : --
Einpreßtiefe : -- : ET43
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 01.12
Herkunftsmerkmal : -- : RUSSIA
Weitere Kennzeichnung : -- : SAKURA
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0178-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49202
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: KL-146
Antragsteller: Norbert Zumblick Stand: 27.11.2013
__________________________________________________________________________________________________________________

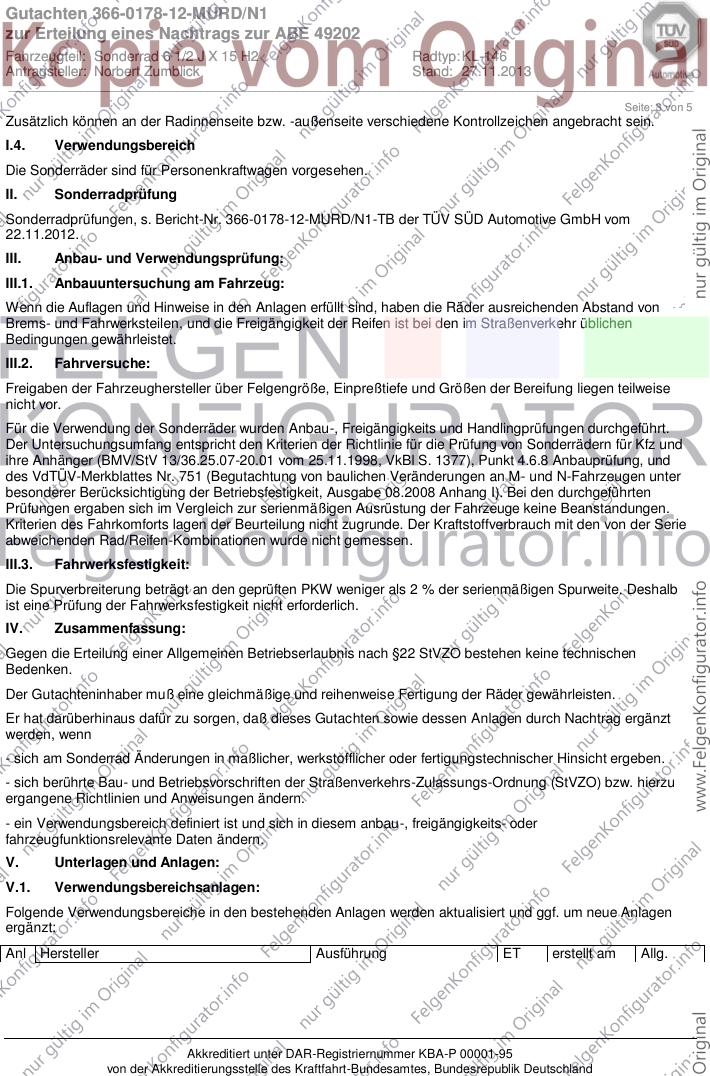

Seite: 3 von 5
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0178-12-MURD/N1-TB der TÜV SÜD Automotive GmbH vom
22.11.2012.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0178-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49202
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: KL-146
Antragsteller: Norbert Zumblick Stand: 27.11.2013
__________________________________________________________________________________________________________________

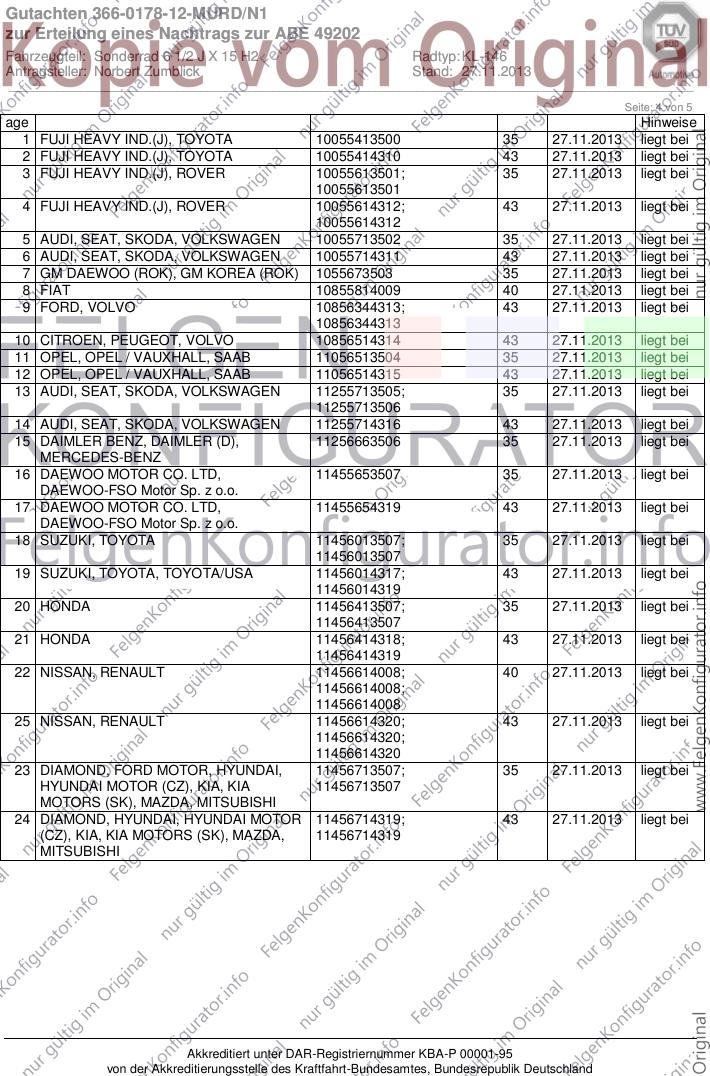

Seite: 4 von 5
age Hinweise
1 FUJI HEAVY IND.(J), TOYOTA 10055413500 35 27.11.2013 liegt bei
2 FUJI HEAVY IND.(J), TOYOTA 10055414310 43 27.11.2013 liegt bei
3 FUJI HEAVY IND.(J), ROVER 10055613501; 35 27.11.2013 liegt bei
10055613501
4 FUJI HEAVY IND.(J), ROVER 10055614312; 43 27.11.2013 liegt bei
10055614312
5 AUDI, SEAT, SKODA, VOLKSWAGEN 10055713502 35 27.11.2013 liegt bei
6 AUDI, SEAT, SKODA, VOLKSWAGEN 10055714311 43 27.11.2013 liegt bei
7 GM DAEWOO (ROK), GM KOREA (ROK) 1055673503 35 27.11.2013 liegt bei
8 FIAT 10855814009 40 27.11.2013 liegt bei
9 FORD, VOLVO 10856344313; 43 27.11.2013 liegt bei
10856344313
10 CITROEN, PEUGEOT, VOLVO 10856514314 43 27.11.2013 liegt bei
11 OPEL, OPEL / VAUXHALL, SAAB 11056513504 35 27.11.2013 liegt bei
12 OPEL, OPEL / VAUXHALL, SAAB 11056514315 43 27.11.2013 liegt bei
13 AUDI, SEAT, SKODA, VOLKSWAGEN 11255713505; 35 27.11.2013 liegt bei
11255713506
14 AUDI, SEAT, SKODA, VOLKSWAGEN 11255714316 43 27.11.2013 liegt bei
15 DAIMLER BENZ, DAIMLER (D), 11256663506 35 27.11.2013 liegt bei
MERCEDES-BENZ
16 DAEWOO MOTOR CO. LTD, 11455653507 35 27.11.2013 liegt bei
DAEWOO-FSO Motor Sp. z o.o.
17 DAEWOO MOTOR CO. LTD, 11455654319 43 27.11.2013 liegt bei
DAEWOO-FSO Motor Sp. z o.o.
18 SUZUKI, TOYOTA 11456013507; 35 27.11.2013 liegt bei
11456013507
19 SUZUKI, TOYOTA, TOYOTA/USA 11456014317; 43 27.11.2013 liegt bei
11456014319
20 HONDA 11456413507; 35 27.11.2013 liegt bei
11456413507
21 HONDA 11456414318; 43 27.11.2013 liegt bei
11456414319
22 NISSAN, RENAULT 11456614008; 40 27.11.2013 liegt bei
11456614008;
11456614008
25 NISSAN, RENAULT 11456614320; 43 27.11.2013 liegt bei
11456614320;
11456614320
23 DIAMOND, FORD MOTOR, HYUNDAI, 11456713507; 35 27.11.2013 liegt bei
HYUNDAI MOTOR (CZ), KIA, KIA 11456713507
MOTORS (SK), MAZDA, MITSUBISHI
24 DIAMOND, HYUNDAI, HYUNDAI MOTOR 11456714319; 43 27.11.2013 liegt bei
(CZ), KIA, KIA MOTORS (SK), MAZDA, 11456714319
MITSUBISHI
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0178-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49202
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: KL-146
Antragsteller: Norbert Zumblick Stand: 27.11.2013
__________________________________________________________________________________________________________________
Seite: 5 von 5
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Schulz
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
München, 27.11.2013
PFE
