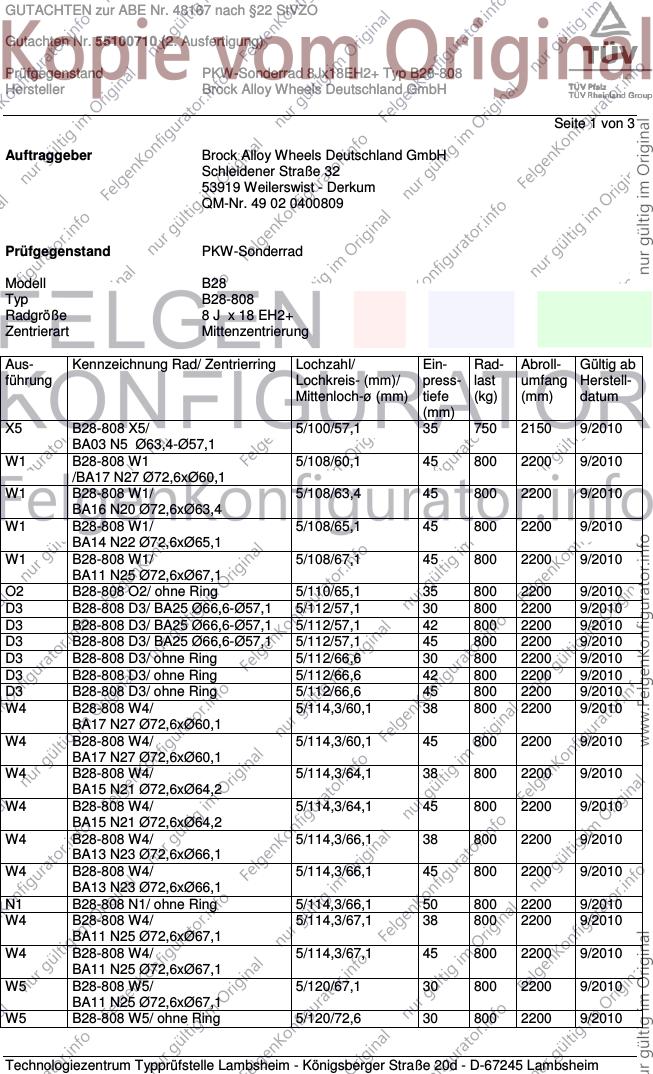

GUTACHTEN zur ABE Nr. 48167 nach §22 StVZO
Gutachten Nr. 55100710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ B28-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 3
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B28
Typ B28-808
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
X5 B28-808 X5/ 5/100/57,1 35 750 2150 9/2010
BA03 N5 Ø63,4-Ø57,1
W1 B28-808 W1 5/108/60,1 45 800 2200 9/2010
/BA17 N27 Ø72,6xØ60,1
W1 B28-808 W1/ 5/108/63,4 45 800 2200 9/2010
BA16 N20 Ø72,6xØ63,4
W1 B28-808 W1/ 5/108/65,1 45 800 2200 9/2010
BA14 N22 Ø72,6xØ65,1
W1 B28-808 W1/ 5/108/67,1 45 800 2200 9/2010
BA11 N25 Ø72,6xØ67,1
O2 B28-808 O2/ ohne Ring 5/110/65,1 35 800 2200 9/2010
D3 B28-808 D3/ BA25 Ø66,6-Ø57,1 5/112/57,1 30 800 2200 9/2010
D3 B28-808 D3/ BA25 Ø66,6-Ø57,1 5/112/57,1 42 800 2200 9/2010
D3 B28-808 D3/ BA25 Ø66,6-Ø57,1 5/112/57,1 45 800 2200 9/2010
D3 B28-808 D3/ ohne Ring 5/112/66,6 30 800 2200 9/2010
D3 B28-808 D3/ ohne Ring 5/112/66,6 42 800 2200 9/2010
D3 B28-808 D3/ ohne Ring 5/112/66,6 45 800 2200 9/2010
W4 B28-808 W4/ 5/114,3/60,1 38 800 2200 9/2010
BA17 N27 Ø72,6xØ60,1
W4 B28-808 W4/ 5/114,3/60,1 45 800 2200 9/2010
BA17 N27 Ø72,6xØ60,1
W4 B28-808 W4/ 5/114,3/64,1 38 800 2200 9/2010
BA15 N21 Ø72,6xØ64,2
W4 B28-808 W4/ 5/114,3/64,1 45 800 2200 9/2010
BA15 N21 Ø72,6xØ64,2
W4 B28-808 W4/ 5/114,3/66,1 38 800 2200 9/2010
BA13 N23 Ø72,6xØ66,1
W4 B28-808 W4/ 5/114,3/66,1 45 800 2200 9/2010
BA13 N23 Ø72,6xØ66,1
N1 B28-808 N1/ ohne Ring 5/114,3/66,1 50 800 2200 9/2010
W4 B28-808 W4/ 5/114,3/67,1 38 800 2200 9/2010
BA11 N25 Ø72,6xØ67,1
W4 B28-808 W4/ 5/114,3/67,1 45 800 2200 9/2010
BA11 N25 Ø72,6xØ67,1
W5 B28-808 W5/ 5/120/67,1 30 800 2200 9/2010
BA11 N25 Ø72,6xØ67,1
W5 B28-808 W5/ ohne Ring 5/120/72,6 30 800 2200 9/2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

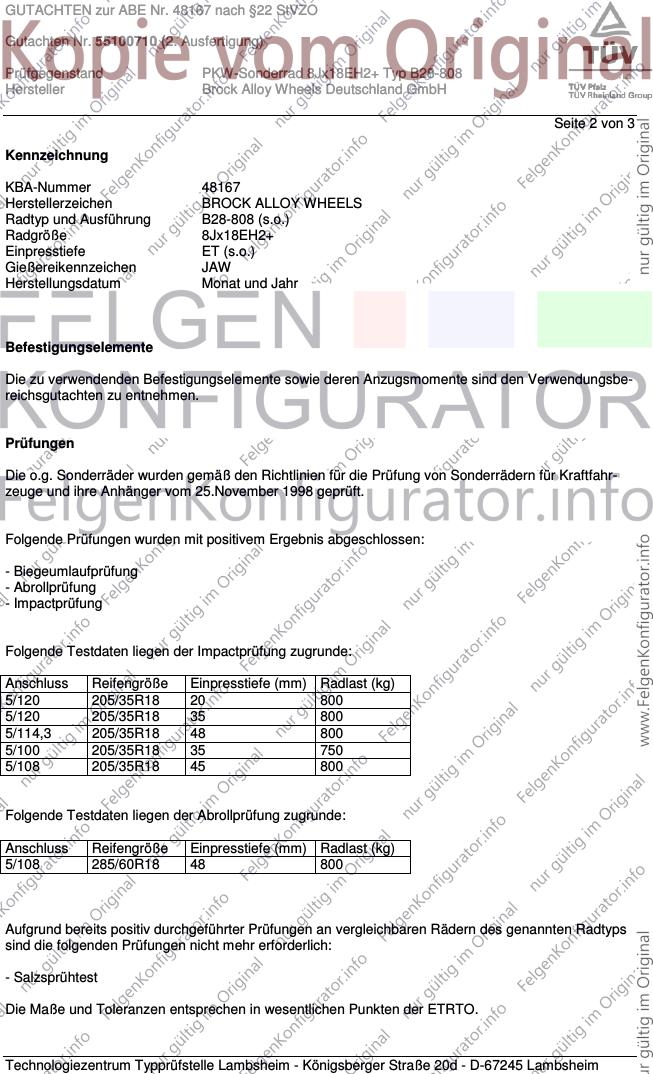

GUTACHTEN zur ABE Nr. 48167 nach §22 StVZO
Gutachten Nr. 55100710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ B28-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 3
Kennzeichnung
KBA-Nummer 48167
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B28-808 (s.o.)
Radgröße 8Jx18EH2+
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 205/35R18 20 800
5/120 205/35R18 35 800
5/114,3 205/35R18 48 800
5/100 205/35R18 35 750
5/108 205/35R18 45 800
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 285/60R18 48 800
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

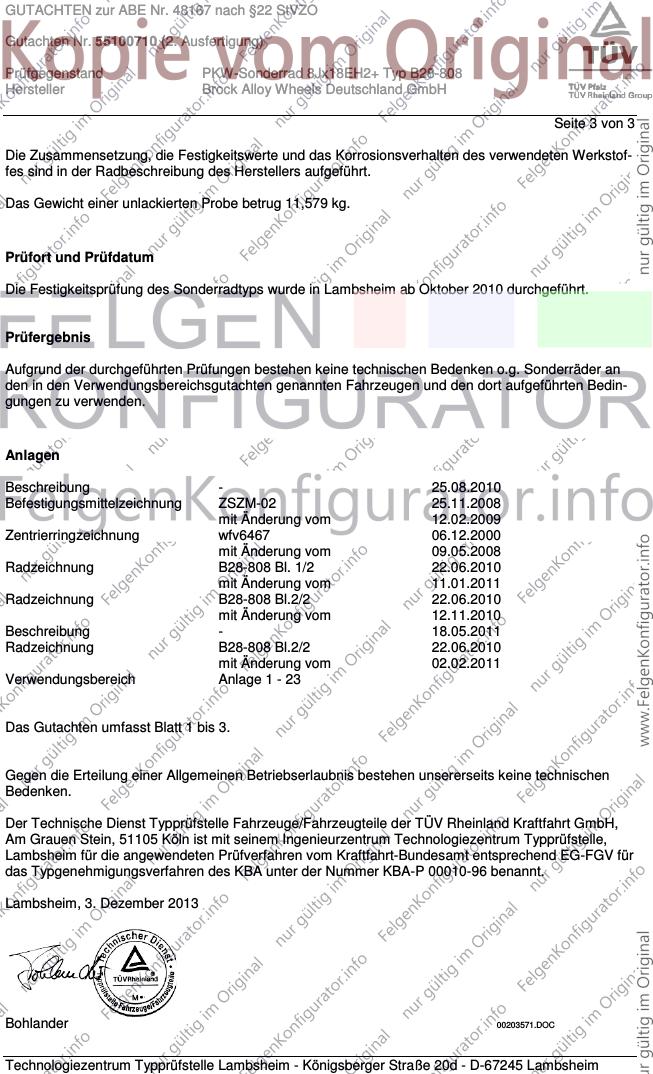

GUTACHTEN zur ABE Nr. 48167 nach §22 StVZO
Gutachten Nr. 55100710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ B28-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 3
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,579 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Oktober 2010 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 25.08.2010
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Radzeichnung B28-808 Bl. 1/2 22.06.2010
mit Änderung vom 11.01.2011
Radzeichnung B28-808 Bl.2/2 22.06.2010
mit Änderung vom 12.11.2010
Beschreibung - 18.05.2011
Radzeichnung B28-808 Bl.2/2 22.06.2010
mit Änderung vom 02.02.2011
Verwendungsbereich Anlage 1 - 23
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Dezember 2013
Bohlander 00203571.DOC
