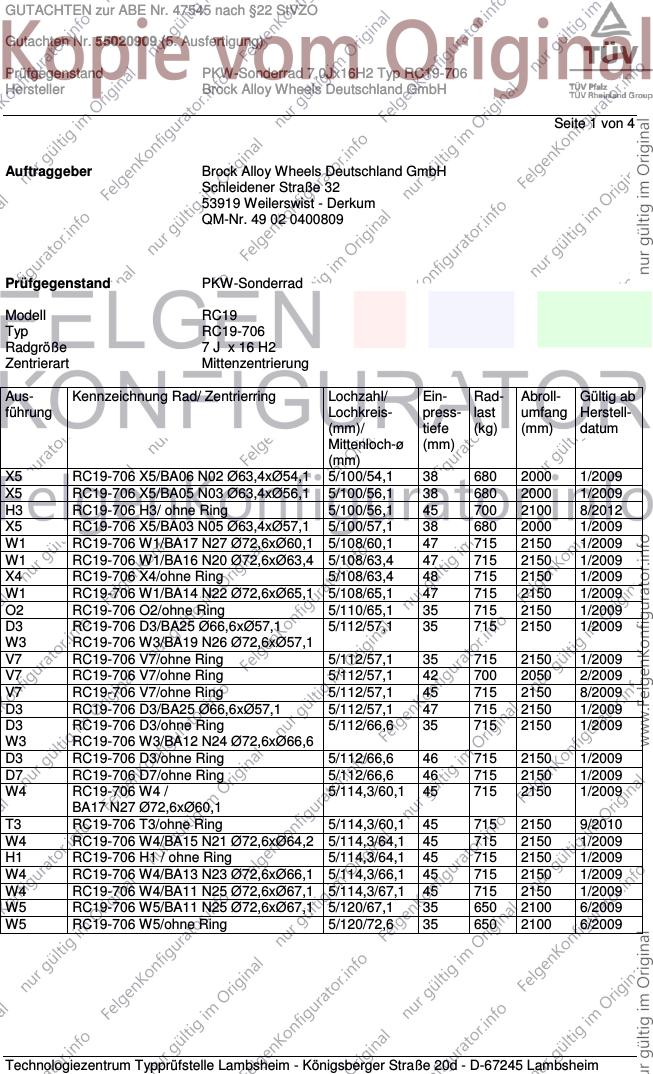

GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Gutachten Nr. 55020909 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 4
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC19
Typ RC19-706
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
X5 RC19-706 X5/BA06 N02 Ø63,4xØ54,1 5/100/54,1 38 680 2000 1/2009
X5 RC19-706 X5/BA05 N03 Ø63,4xØ56,1 5/100/56,1 38 680 2000 1/2009
H3 RC19-706 H3/ ohne Ring 5/100/56,1 45 700 2100 8/2012
X5 RC19-706 X5/BA03 N05 Ø63,4xØ57,1 5/100/57,1 38 680 2000 1/2009
W1 RC19-706 W1/BA17 N27 Ø72,6xØ60,1 5/108/60,1 47 715 2150 1/2009
W1 RC19-706 W1/BA16 N20 Ø72,6xØ63,4 5/108/63,4 47 715 2150 1/2009
X4 RC19-706 X4/ohne Ring 5/108/63,4 48 715 2150 1/2009
W1 RC19-706 W1/BA14 N22 Ø72,6xØ65,1 5/108/65,1 47 715 2150 1/2009
O2 RC19-706 O2/ohne Ring 5/110/65,1 35 715 2150 1/2009
D3 RC19-706 D3/BA25 Ø66,6xØ57,1 5/112/57,1 35 715 2150 1/2009
W3 RC19-706 W3/BA19 N26 Ø72,6xØ57,1
V7 RC19-706 V7/ohne Ring 5/112/57,1 35 715 2150 1/2009
V7 RC19-706 V7/ohne Ring 5/112/57,1 42 700 2050 2/2009
V7 RC19-706 V7/ohne Ring 5/112/57,1 45 715 2150 8/2009
D3 RC19-706 D3/BA25 Ø66,6xØ57,1 5/112/57,1 47 715 2150 1/2009
D3 RC19-706 D3/ohne Ring 5/112/66,6 35 715 2150 1/2009
W3 RC19-706 W3/BA12 N24 Ø72,6xØ66,6
D3 RC19-706 D3/ohne Ring 5/112/66,6 46 715 2150 1/2009
D7 RC19-706 D7/ohne Ring 5/112/66,6 46 715 2150 1/2009
W4 RC19-706 W4 / 5/114,3/60,1 45 715 2150 1/2009
BA17 N27 Ø72,6xØ60,1
T3 RC19-706 T3/ohne Ring 5/114,3/60,1 45 715 2150 9/2010
W4 RC19-706 W4/BA15 N21 Ø72,6xØ64,2 5/114,3/64,1 45 715 2150 1/2009
H1 RC19-706 H1 / ohne Ring 5/114,3/64,1 45 715 2150 1/2009
W4 RC19-706 W4/BA13 N23 Ø72,6xØ66,1 5/114,3/66,1 45 715 2150 1/2009
W4 RC19-706 W4/BA11 N25 Ø72,6xØ67,1 5/114,3/67,1 45 715 2150 1/2009
W5 RC19-706 W5/BA11 N25 Ø72,6xØ67,1 5/120/67,1 35 650 2100 6/2009
W5 RC19-706 W5/ohne Ring 5/120/72,6 35 650 2100 6/2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

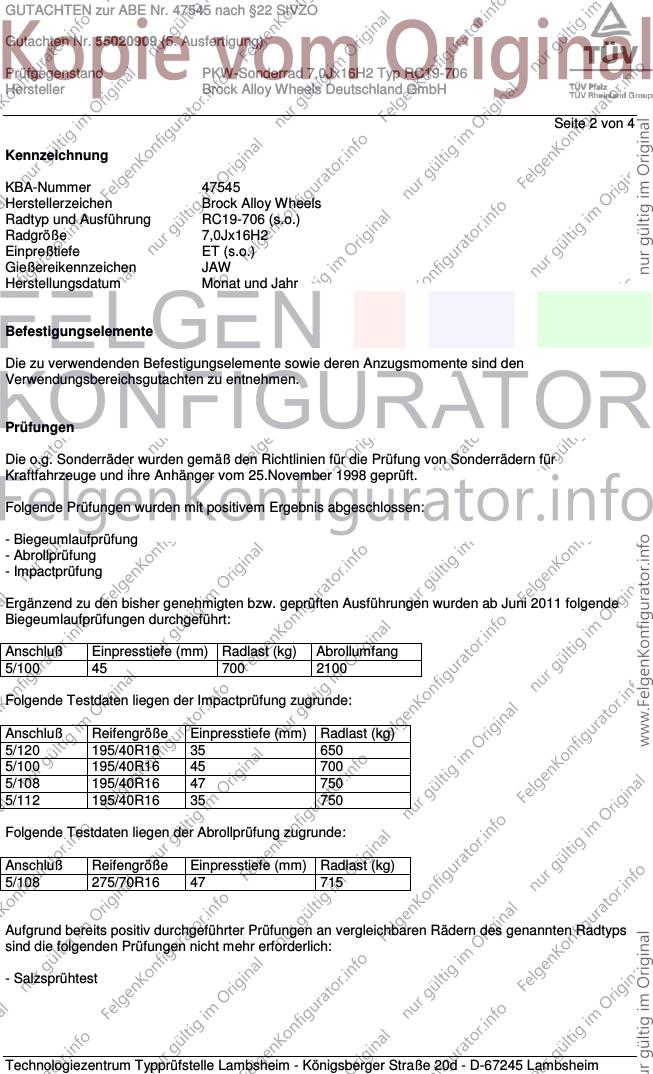

GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Gutachten Nr. 55020909 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 47545
Herstellerzeichen Brock Alloy Wheels
Radtyp und Ausführung RC19-706 (s.o.)
Radgröße 7,0Jx16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 45 700 2100
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 195/40R16 35 650
5/100 195/40R16 45 700
5/108 195/40R16 47 750
5/112 195/40R16 35 750
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 275/70R16 47 715
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

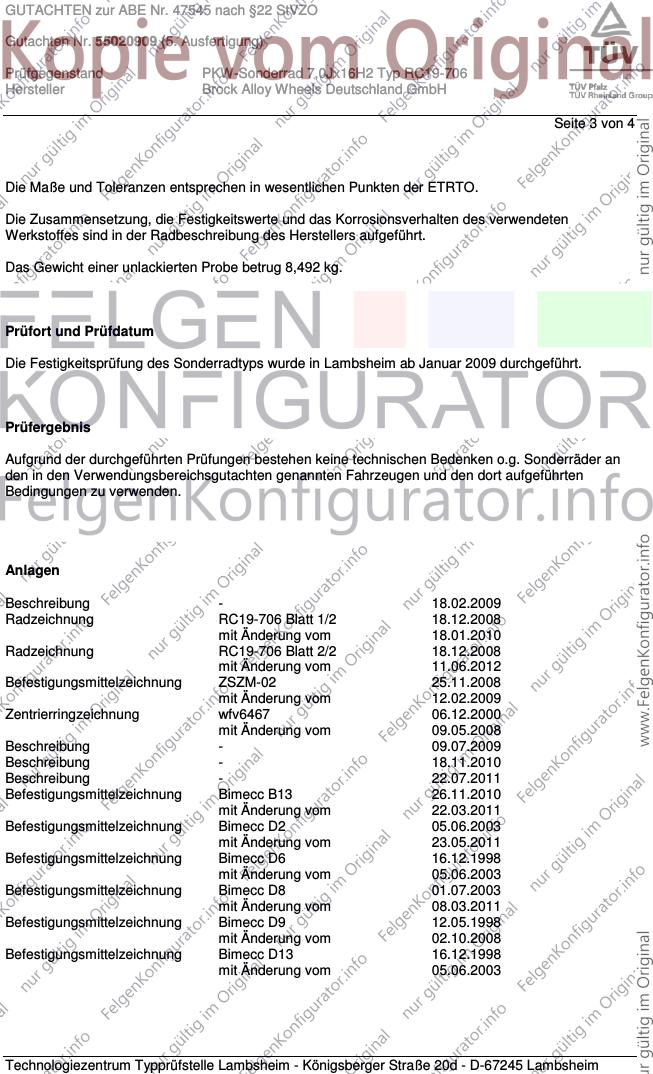

GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
Gutachten Nr. 55020909 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC19-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 4
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,492 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Januar 2009 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 18.02.2009
Radzeichnung RC19-706 Blatt 1/2 18.12.2008
mit Änderung vom 18.01.2010
Radzeichnung RC19-706 Blatt 2/2 18.12.2008
mit Änderung vom 11.06.2012
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Beschreibung - 09.07.2009
Beschreibung - 18.11.2010
Beschreibung - 22.07.2011
Befestigungsmittelzeichnung Bimecc B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung Bimecc D2 05.06.2003
mit Änderung vom 23.05.2011
Befestigungsmittelzeichnung Bimecc D6 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung Bimecc D8 01.07.2003
mit Änderung vom 08.03.2011
Befestigungsmittelzeichnung Bimecc D9 12.05.1998
mit Änderung vom 02.10.2008
Befestigungsmittelzeichnung Bimecc D13 16.12.1998
mit Änderung vom 05.06.2003
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

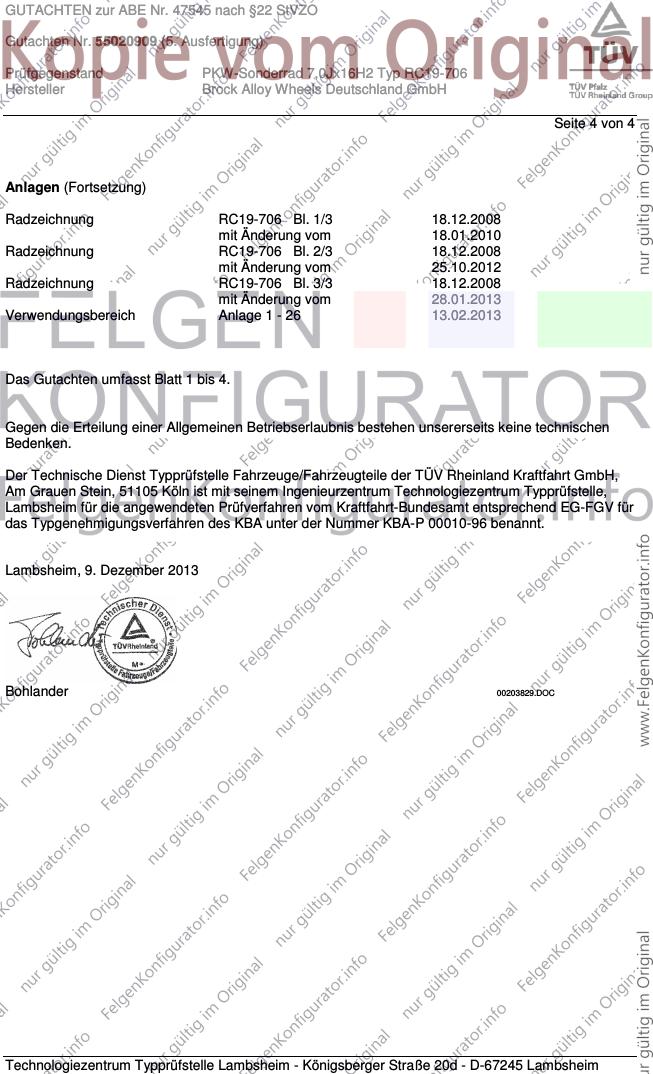

GUTACHTEN zur ABE Nr. 47545 nach §22 StVZO
