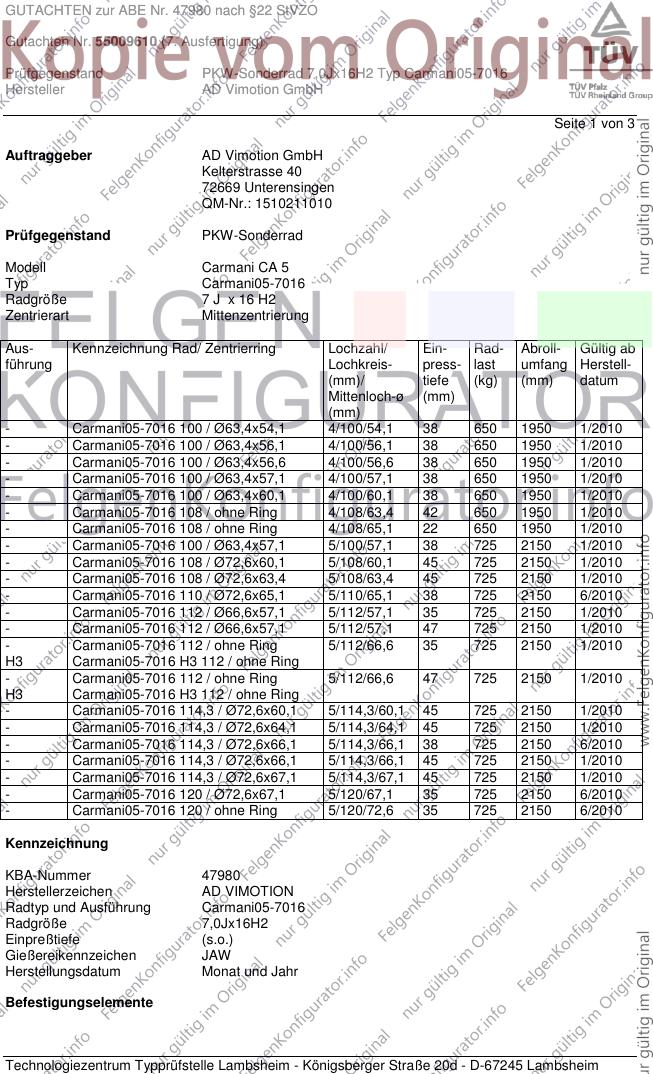

GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Gutachten Nr. 55009610 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 1 von 3
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell Carmani CA 5
Typ Carmani05-7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
- Carmani05-7016 100 / Ø63,4x54,1 4/100/54,1 38 650 1950 1/2010
- Carmani05-7016 100 / Ø63,4x56,1 4/100/56,1 38 650 1950 1/2010
- Carmani05-7016 100 / Ø63,4x56,6 4/100/56,6 38 650 1950 1/2010
- Carmani05-7016 100 / Ø63,4x57,1 4/100/57,1 38 650 1950 1/2010
- Carmani05-7016 100 / Ø63,4x60,1 4/100/60,1 38 650 1950 1/2010
- Carmani05-7016 108 / ohne Ring 4/108/63,4 42 650 1950 1/2010
- Carmani05-7016 108 / ohne Ring 4/108/65,1 22 650 1950 1/2010
- Carmani05-7016 100 / Ø63,4x57,1 5/100/57,1 38 725 2150 1/2010
- Carmani05-7016 108 / Ø72,6x60,1 5/108/60,1 45 725 2150 1/2010
- Carmani05-7016 108 / Ø72,6x63,4 5/108/63,4 45 725 2150 1/2010
- Carmani05-7016 110 / Ø72,6x65,1 5/110/65,1 38 725 2150 6/2010
- Carmani05-7016 112 / Ø66,6x57,1 5/112/57,1 35 725 2150 1/2010
- Carmani05-7016 112 / Ø66,6x57,1 5/112/57,1 47 725 2150 1/2010
- Carmani05-7016 112 / ohne Ring 5/112/66,6 35 725 2150 1/2010
H3 Carmani05-7016 H3 112 / ohne Ring
- Carmani05-7016 112 / ohne Ring 5/112/66,6 47 725 2150 1/2010
H3 Carmani05-7016 H3 112 / ohne Ring
- Carmani05-7016 114,3 / Ø72,6x60,1 5/114,3/60,1 45 725 2150 1/2010
- Carmani05-7016 114,3 / Ø72,6x64,1 5/114,3/64,1 45 725 2150 1/2010
- Carmani05-7016 114,3 / Ø72,6x66,1 5/114,3/66,1 38 725 2150 6/2010
- Carmani05-7016 114,3 / Ø72,6x66,1 5/114,3/66,1 45 725 2150 1/2010
- Carmani05-7016 114,3 / Ø72,6x67,1 5/114,3/67,1 45 725 2150 1/2010
- Carmani05-7016 120 / Ø72,6x67,1 5/120/67,1 35 725 2150 6/2010
- Carmani05-7016 120 / ohne Ring 5/120/72,6 35 725 2150 6/2010
Kennzeichnung
KBA-Nummer 47980
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung Carmani05-7016
Radgröße 7,0Jx16H2
Einpreßtiefe (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Gutachten Nr. 55009610 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 2 von 3
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/98 195/40R16 38 650
5/100 195/40R16 38 725
5/114,3 195/40R16 45 725
4/108 195/40R16 38 650
5/120 195/40R16 35 725
4/108 195/40R16 22 650
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 255/55R16 35 725
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,5 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Bramstedt beim Prüflabor SÜD GmbH (Nr. 2010-
FG-PSA-0007_E4) im Januar 2010 durchgeführt.
Hinweise zum Sonderrad
Die Festigkeitsprüfung wurde vom Prüflabor Süd GmbH unter der Nummer 2010-FG-PSA-0007_E4
durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Gutachten Nr. 55009610 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Radzeichnung Carmani05-7016 14.12.2009
mit Änderung vom 27.06.2012
Beschreibung 07.01.2010
Sammelzeichnung ZSZM-02 25.11.2008
Befestigungsmittel
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Nabenkappenzeichnung Z06M 16.01.2008
Verwendungen Anlagen 1 bis 22
Prüfbericht PSA 2010-FG-PSA-0007_E4 09.08.2012
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Juli 2013
Coen 00197561.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
