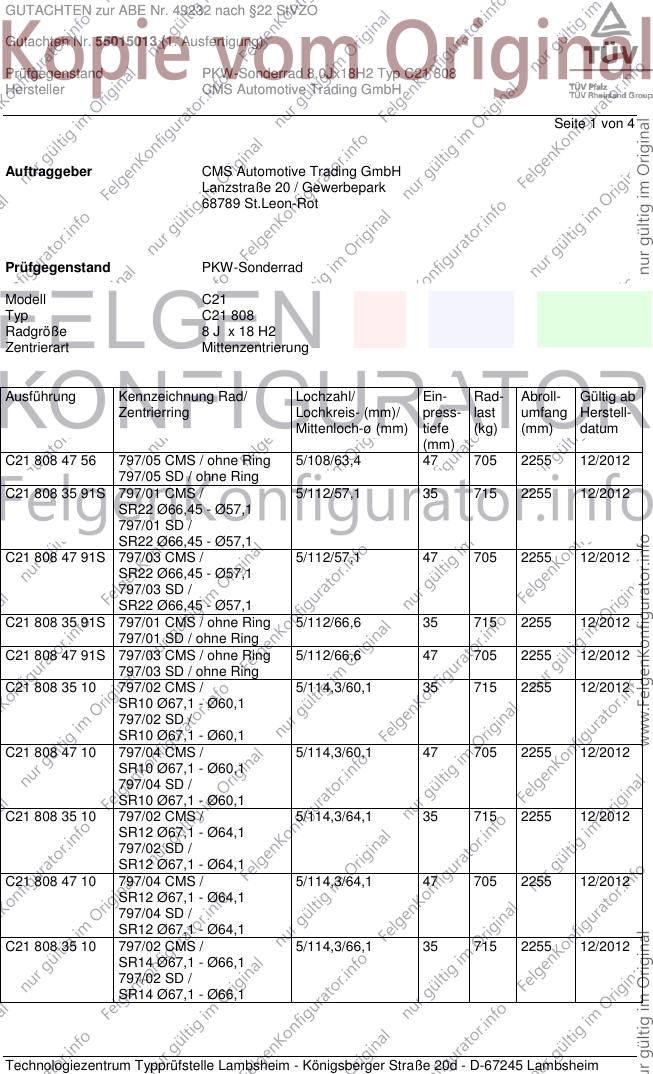

GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 1 von 4
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C21
Typ C21 808
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung

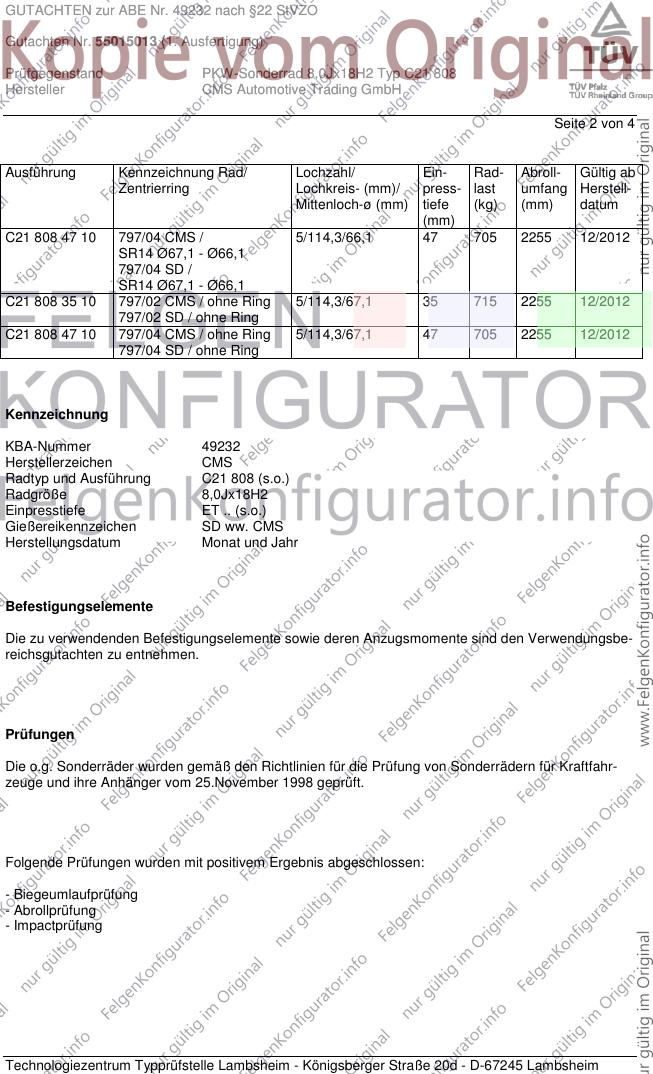

Ausführung Kennzeichnung Rad/ Lochzahl/ Ein- Rad- Abroll- Gültig ab
Zentrierring Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
C21 808 47 56 797/05 CMS / ohne Ring 5/108/63,4 47 705 2255 12/2012
797/05 SD / ohne Ring
C21 808 35 91S 797/01 CMS / 5/112/57,1 35 715 2255 12/2012
SR22 Ø66,45 - Ø57,1
797/01 SD /
SR22 Ø66,45 - Ø57,1
C21 808 47 91S 797/03 CMS / 5/112/57,1 47 705 2255 12/2012
SR22 Ø66,45 - Ø57,1
797/03 SD /
SR22 Ø66,45 - Ø57,1
C21 808 35 91S 797/01 CMS / ohne Ring 5/112/66,6 35 715 2255 12/2012
797/01 SD / ohne Ring
C21 808 47 91S 797/03 CMS / ohne Ring 5/112/66,6 47 705 2255 12/2012
797/03 SD / ohne Ring
C21 808 35 10 797/02 CMS / 5/114,3/60,1 35 715 2255 12/2012
SR10 Ø67,1 - Ø60,1
797/02 SD /
SR10 Ø67,1 - Ø60,1
C21 808 47 10 797/04 CMS / 5/114,3/60,1 47 705 2255 12/2012
SR10 Ø67,1 - Ø60,1
797/04 SD /
SR10 Ø67,1 - Ø60,1
C21 808 35 10 797/02 CMS / 5/114,3/64,1 35 715 2255 12/2012
SR12 Ø67,1 - Ø64,1
797/02 SD /
SR12 Ø67,1 - Ø64,1
C21 808 47 10 797/04 CMS / 5/114,3/64,1 47 705 2255 12/2012
SR12 Ø67,1 - Ø64,1
797/04 SD /
SR12 Ø67,1 - Ø64,1
C21 808 35 10 797/02 CMS / 5/114,3/66,1 35 715 2255 12/2012
SR14 Ø67,1 - Ø66,1
797/02 SD /
SR14 Ø67,1 - Ø66,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 2 von 4
Ausführung Kennzeichnung Rad/ Lochzahl/ Ein- Rad- Abroll- Gültig ab
Zentrierring Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
C21 808 47 10 797/04 CMS / 5/114,3/66,1 47 705 2255 12/2012
SR14 Ø67,1 - Ø66,1
797/04 SD /
SR14 Ø67,1 - Ø66,1
C21 808 35 10 797/02 CMS / ohne Ring 5/114,3/67,1 35 715 2255 12/2012
797/02 SD / ohne Ring
C21 808 47 10 797/04 CMS / ohne Ring 5/114,3/67,1 47 705 2255 12/2012
797/04 SD / ohne Ring
Kennzeichnung
KBA-Nummer 49232
Herstellerzeichen CMS
Radtyp und Ausführung C21 808 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET .. (s.o.)
Gießereikennzeichen SD ww. CMS
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 3 von 4

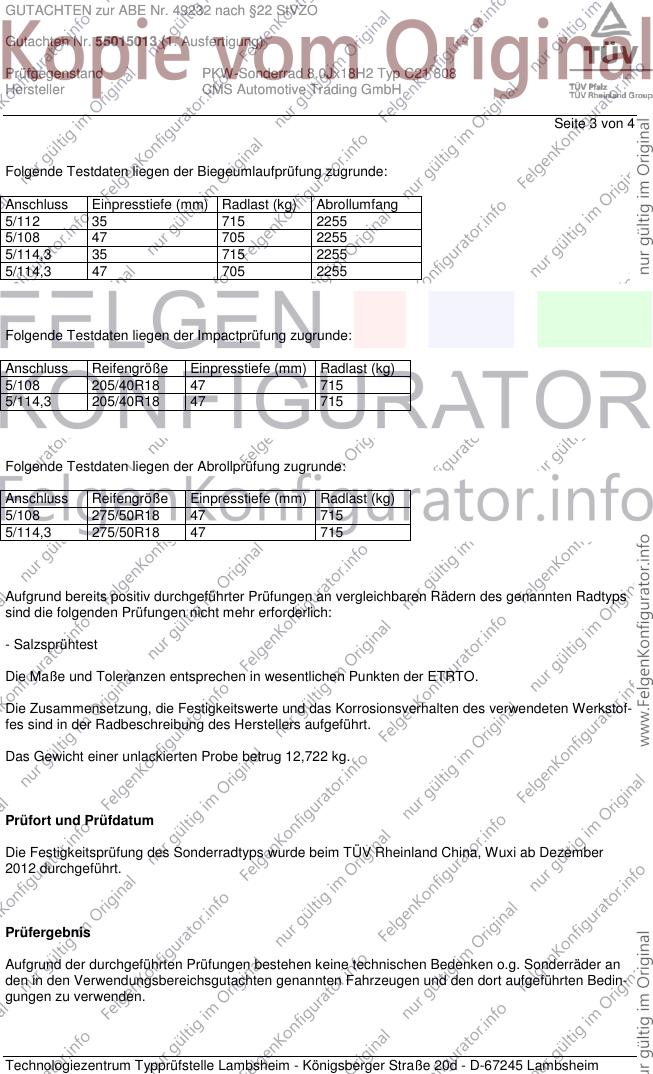

Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 35 715 2255
5/108 47 705 2255
5/114,3 35 715 2255
5/114,3 47 705 2255
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 205/40R18 47 715
5/114,3 205/40R18 47 715
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 275/50R18 47 715
5/114,3 275/50R18 47 715
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 12,722 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TÜV Rheinland China, Wuxi ab Dezember
2012 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 4 von 4

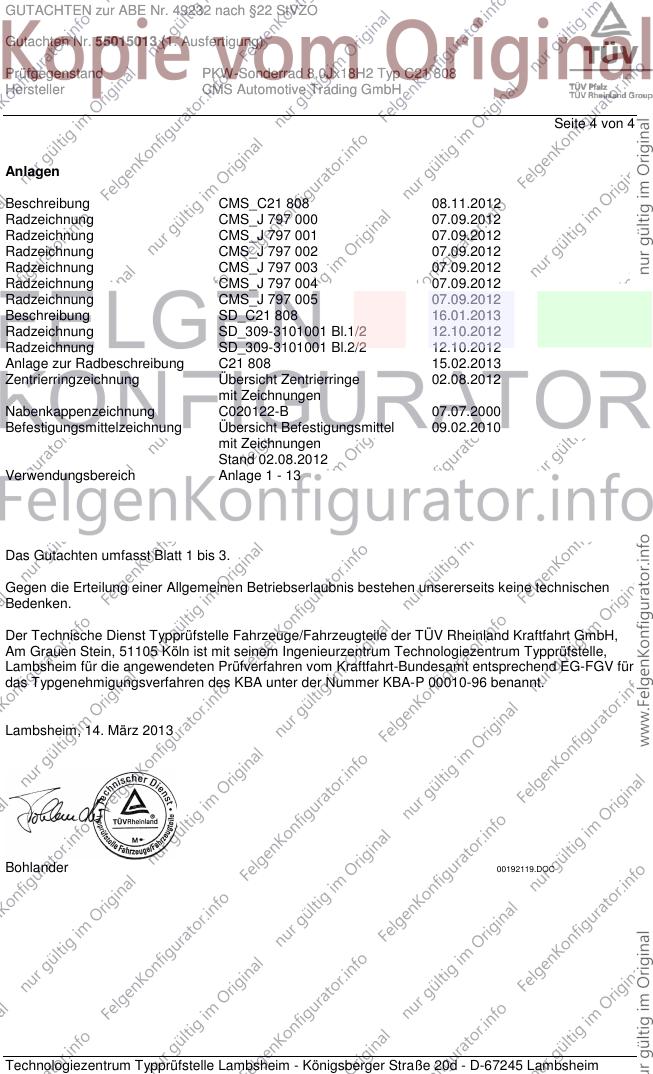

Anlagen
Beschreibung CMS_C21 808 08.11.2012
Radzeichnung CMS_J 797 000 07.09.2012
Radzeichnung CMS_J 797 001 07.09.2012
Radzeichnung CMS_J 797 002 07.09.2012
Radzeichnung CMS_J 797 003 07.09.2012
Radzeichnung CMS_J 797 004 07.09.2012
Radzeichnung CMS_J 797 005 07.09.2012
Beschreibung SD_C21 808 16.01.2013
Radzeichnung SD_309-3101001 Bl.1/2 12.10.2012
Radzeichnung SD_309-3101001 Bl.2/2 12.10.2012
Anlage zur Radbeschreibung C21 808 15.02.2013
Zentrierringzeichnung Übersicht Zentrierringe 02.08.2012
mit Zeichnungen
Nabenkappenzeichnung C020122-B 07.07.2000
Befestigungsmittelzeichnung Übersicht Befestigungsmittel 09.02.2010
mit Zeichnungen
Stand 02.08.2012
Verwendungsbereich Anlage 1 - 13
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. März 2013
Bohlander 00192119.DOC
