TÜV AUSTRIA Deutschstraße 10 13-TAAP-1676
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 47 702
366-0193-09-WIRD/N9
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 8 J X 17 H2
Typ: TRES
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 47702
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
Folgende Radausführungen sind neu, bzw. es ergaben sich Änderungen im Verwendungsbereich.
TRES9SA18B726 TRES9SA30726
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TRES9KA30M671 PCD120 ET30 Ø72.6 Ø67.1 120/5 67,1 30 778 2140 02/12
TRES9KA30O671 PCD120 ET30 Ø72.6 Ø67.1 120/5 67,1 30 778 2140 10/12
TRES9KA30671 PCD120 ET30 Ø72.6 Ø67.1 120/5 67,1 30 778 2140 04/10
TRES9SA30M671 PCD120 ET30 Ø72.6 Ø67.1 120/5 67,1 30 778 2140 02/12
TRES9SA30O671 PCD120 ET30 Ø72.6 Ø67.1 120/5 67,1 30 778 2140 10/12
TRES9SA30671 PCD120 ET30 Ø72.6 Ø67.1 120/5 67,1 30 778 2140 04/10
TRES9KA18BM72 PCD120 ET18 ohne 120/5 72,6 18 778 2141 02/12
6
TRES9KA18BO72 PCD120 ET18 ohne 120/5 72,6 18 778 2141 10/12
6
TRES9KA18B726 PCD120 ET18 ohne 120/5 72,6 18 778 2141 11/09
TRES9KA30M726 PCD120 ET30 ohne 120/5 72,6 30 778 2141 02/12
TRES9KA30O726 PCD120 ET30 ohne 120/5 72,6 30 778 2141 10/12
TRES9KA30726 PCD120 ET30 ohne 120/5 72,6 30 778 2141 04/10
TRES9SA18BM72 PCD120 ET18 ohne 120/5 72,6 18 778 2141 02/12
6
TRES9SA18BO72 PCD120 ET18 ohne 120/5 72,6 18 778 2141 10/12
6
TRES9SA18B726 PCD120 ET18 ohne 120/5 72,6 18 778 2141 11/09
TRES9SA18726 PCD120 ET18 Ø72.6 Ø74.1 120/5 72,6 18 778 2141 04/09
TRES9SA30M726 PCD120 ET30 ohne 120/5 72,6 30 778 2141 02/12
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
Fahrzeugteil: Sonderrad 8 J X 17 H2 Radtyp: TRES
Antragsteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________

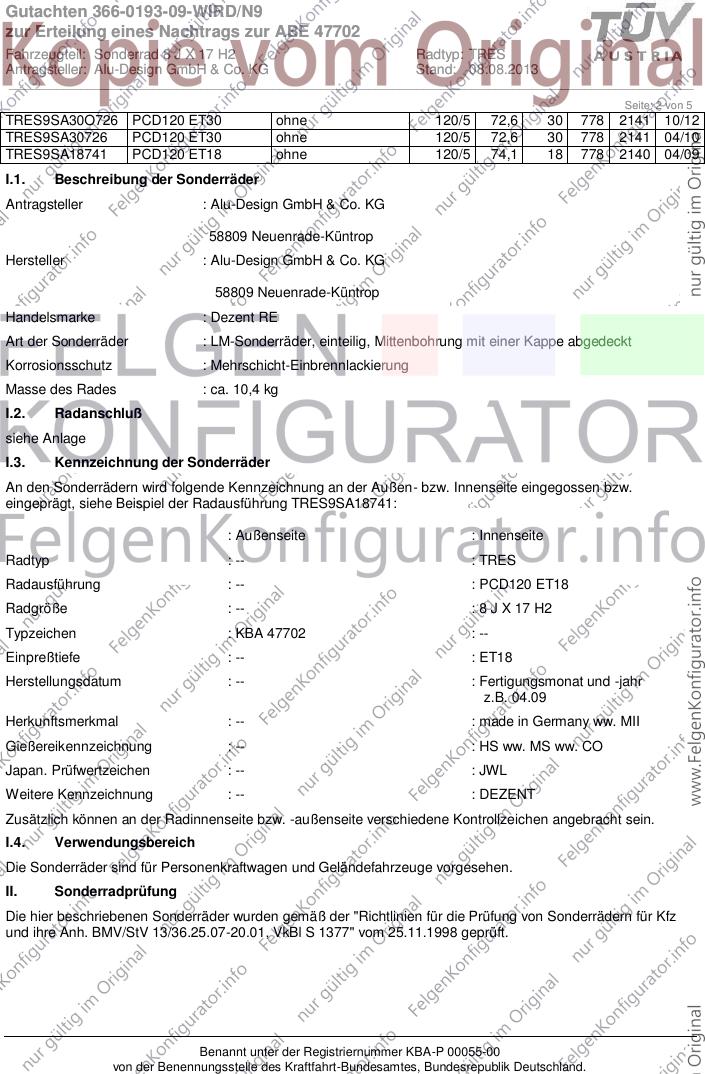

Seite: 2 von 5
TRES9SA30O726 PCD120 ET30 ohne 120/5 72,6 30 778 2141 10/12
TRES9SA30726 PCD120 ET30 ohne 120/5 72,6 30 778 2141 04/10
TRES9SA18741 PCD120 ET18 ohne 120/5 74,1 18 778 2140 04/09
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Handelsmarke : Dezent RE
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,4 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TRES9SA18741:
: Außenseite : Innenseite
Radtyp : -- : TRES
Radausführung : -- : PCD120 ET18
Radgröße : -- : 8 J X 17 H2
Typzeichen : KBA 47702 : --
Einpreßtiefe : -- : ET18
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 04.09
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. MS ww. CO
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
Fahrzeugteil: Sonderrad 8 J X 17 H2 Radtyp: TRES
Antragsteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________

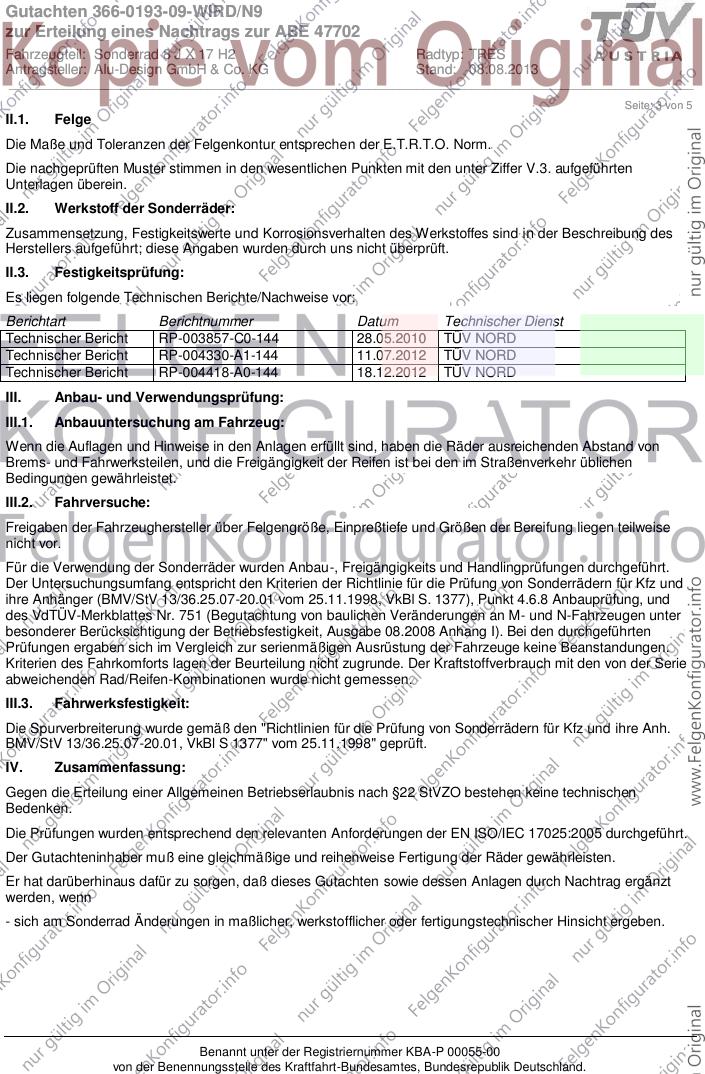

Seite: 3 von 5
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-003857-C0-144 28.05.2010 TÜV NORD
Technischer Bericht RP-004330-A1-144 11.07.2012 TÜV NORD
Technischer Bericht RP-004418-A0-144 18.12.2012 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
Fahrzeugteil: Sonderrad 8 J X 17 H2 Radtyp: TRES
Antragsteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________

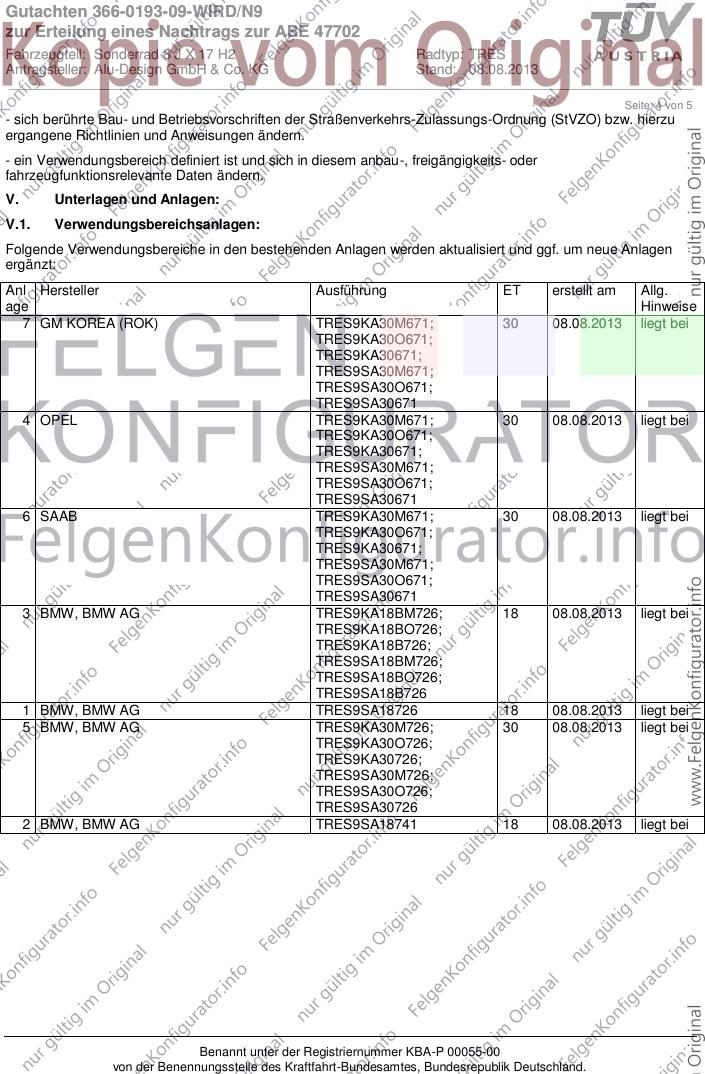

Seite: 4 von 5
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
7 GM KOREA (ROK) TRES9KA30M671; 30 08.08.2013 liegt bei
TRES9KA30O671;
TRES9KA30671;
TRES9SA30M671;
TRES9SA30O671;
TRES9SA30671
4 OPEL TRES9KA30M671; 30 08.08.2013 liegt bei
TRES9KA30O671;
TRES9KA30671;
TRES9SA30M671;
TRES9SA30O671;
TRES9SA30671
6 SAAB TRES9KA30M671; 30 08.08.2013 liegt bei
TRES9KA30O671;
TRES9KA30671;
TRES9SA30M671;
TRES9SA30O671;
TRES9SA30671
3 BMW, BMW AG TRES9KA18BM726; 18 08.08.2013 liegt bei
TRES9KA18BO726;
TRES9KA18B726;
TRES9SA18BM726;
TRES9SA18BO726;
TRES9SA18B726
1 BMW, BMW AG TRES9SA18726 18 08.08.2013 liegt bei
5 BMW, BMW AG TRES9KA30M726; 30 08.08.2013 liegt bei
TRES9KA30O726;
TRES9KA30726;
TRES9SA30M726;
TRES9SA30O726;
TRES9SA30726
2 BMW, BMW AG TRES9SA18741 18 08.08.2013 liegt bei
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
Fahrzeugteil: Sonderrad 8 J X 17 H2 Radtyp: TRES
Antragsteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 5 von 5
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 08.08.2013
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
