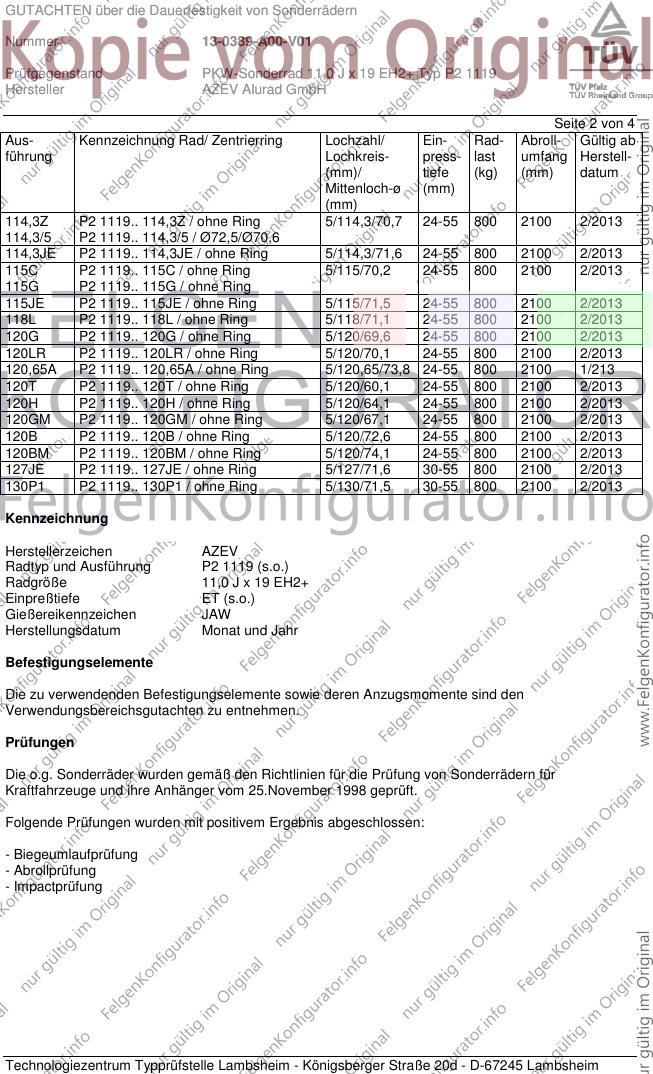

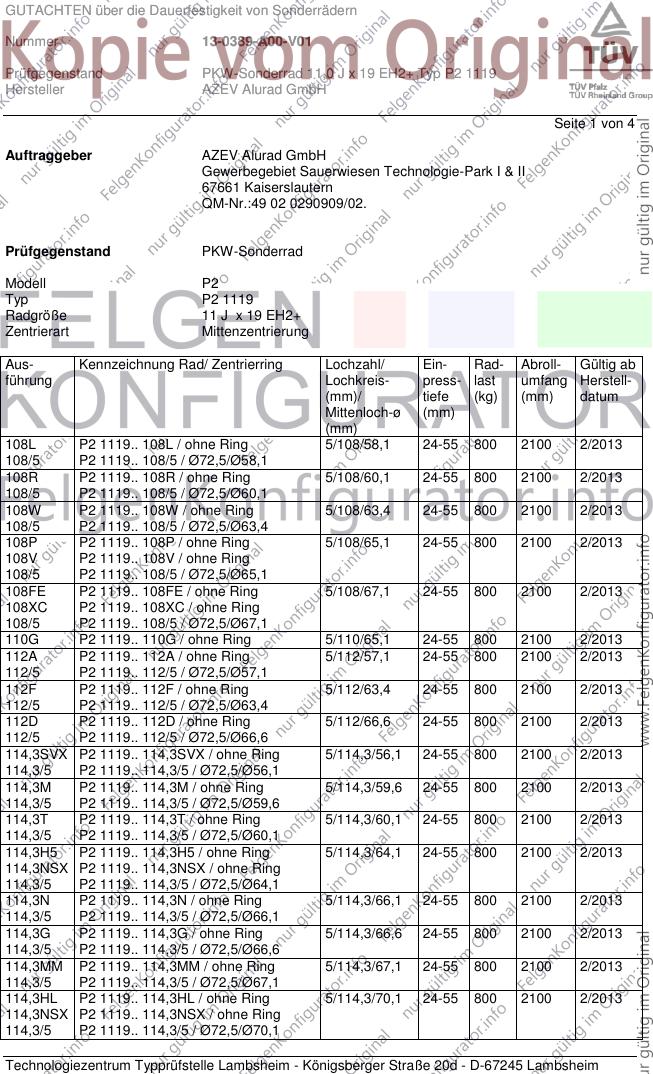

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-0389-A00-V01
Prüfgegenstand PKW-Sonderrad 11,0 J x 19 EH2+ Typ P2 1119
Hersteller AZEV Alurad GmbH
Seite 1 von 4
Auftraggeber AZEV Alurad GmbH
Gewerbegebiet Sauerwiesen Technologie-Park I & II
67661 Kaiserslautern
QM-Nr.:49 02 0290909/02.
Prüfgegenstand PKW-Sonderrad
Modell P2
Typ P2 1119
Radgröße 11 J x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
108L P2 1119.. 108L / ohne Ring 5/108/58,1 24-55 800 2100 2/2013
108/5 P2 1119.. 108/5 / Ø72,5/Ø58,1
108R P2 1119.. 108R / ohne Ring 5/108/60,1 24-55 800 2100 2/2013
108/5 P2 1119.. 108/5 / Ø72,5/Ø60,1
108W P2 1119.. 108W / ohne Ring 5/108/63,4 24-55 800 2100 2/2013
108/5 P2 1119.. 108/5 / Ø72,5/Ø63,4
108P P2 1119.. 108P / ohne Ring 5/108/65,1 24-55 800 2100 2/2013
108V P2 1119.. 108V / ohne Ring
108/5 P2 1119.. 108/5 / Ø72,5/Ø65,1
108FE P2 1119.. 108FE / ohne Ring 5/108/67,1 24-55 800 2100 2/2013
108XC P2 1119.. 108XC / ohne Ring
108/5 P2 1119.. 108/5 / Ø72,5/Ø67,1
110G P2 1119.. 110G / ohne Ring 5/110/65,1 24-55 800 2100 2/2013
112A P2 1119.. 112A / ohne Ring 5/112/57,1 24-55 800 2100 2/2013
112/5 P2 1119.. 112/5 / Ø72,5/Ø57,1
112F P2 1119.. 112F / ohne Ring 5/112/63,4 24-55 800 2100 2/2013
112/5 P2 1119.. 112/5 / Ø72,5/Ø63,4
112D P2 1119.. 112D / ohne Ring 5/112/66,6 24-55 800 2100 2/2013
112/5 P2 1119.. 112/5 / Ø72,5/Ø66,6
114,3SVX P2 1119.. 114,3SVX / ohne Ring 5/114,3/56,1 24-55 800 2100 2/2013
114,3/5 P2 1119.. 114,3/5 / Ø72,5/Ø56,1
114,3M P2 1119.. 114,3M / ohne Ring 5/114,3/59,6 24-55 800 2100 2/2013
114,3/5 P2 1119.. 114,3/5 / Ø72,5/Ø59,6
114,3T P2 1119.. 114,3T / ohne Ring 5/114,3/60,1 24-55 800 2100 2/2013
114,3/5 P2 1119.. 114,3/5 / Ø72,5/Ø60,1
114,3H5 P2 1119.. 114,3H5 / ohne Ring 5/114,3/64,1 24-55 800 2100 2/2013
114,3NSX P2 1119.. 114,3NSX / ohne Ring
114,3/5 P2 1119.. 114,3/5 / Ø72,5/Ø64,1
114,3N P2 1119.. 114,3N / ohne Ring 5/114,3/66,1 24-55 800 2100 2/2013
114,3/5 P2 1119.. 114,3/5 / Ø72,5/Ø66,1
114,3G P2 1119.. 114,3G / ohne Ring 5/114,3/66,6 24-55 800 2100 2/2013
114,3/5 P2 1119.. 114,3/5 / Ø72,5/Ø66,6
114,3MM P2 1119.. 114,3MM / ohne Ring 5/114,3/67,1 24-55 800 2100 2/2013
114,3/5 P2 1119.. 114,3/5 / Ø72,5/Ø67,1
114,3HL P2 1119.. 114,3HL / ohne Ring 5/114,3/70,1 24-55 800 2100 2/2013
114,3NSX P2 1119.. 114,3NSX / ohne Ring
114,3/5 P2 1119.. 114,3/5 / Ø72,5/Ø70,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-0389-A00-V01
Prüfgegenstand PKW-Sonderrad 11,0 J x 19 EH2+ Typ P2 1119
Hersteller AZEV Alurad GmbH
Seite 2 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
114,3Z P2 1119.. 114,3Z / ohne Ring 5/114,3/70,7 24-55 800 2100 2/2013
114,3/5 P2 1119.. 114,3/5 / Ø72,5/Ø70,6
114,3JE P2 1119.. 114,3JE / ohne Ring 5/114,3/71,6 24-55 800 2100 2/2013
115C P2 1119.. 115C / ohne Ring 5/115/70,2 24-55 800 2100 2/2013
115G P2 1119.. 115G / ohne Ring
115JE P2 1119.. 115JE / ohne Ring 5/115/71,5 24-55 800 2100 2/2013
118L P2 1119.. 118L / ohne Ring 5/118/71,1 24-55 800 2100 2/2013
120G P2 1119.. 120G / ohne Ring 5/120/69,6 24-55 800 2100 2/2013
120LR P2 1119.. 120LR / ohne Ring 5/120/70,1 24-55 800 2100 2/2013
120,65A P2 1119.. 120,65A / ohne Ring 5/120,65/73,8 24-55 800 2100 1/213
120T P2 1119.. 120T / ohne Ring 5/120/60,1 24-55 800 2100 2/2013
120H P2 1119.. 120H / ohne Ring 5/120/64,1 24-55 800 2100 2/2013
120GM P2 1119.. 120GM / ohne Ring 5/120/67,1 24-55 800 2100 2/2013
120B P2 1119.. 120B / ohne Ring 5/120/72,6 24-55 800 2100 2/2013
120BM P2 1119.. 120BM / ohne Ring 5/120/74,1 24-55 800 2100 2/2013
127JE P2 1119.. 127JE / ohne Ring 5/127/71,6 30-55 800 2100 2/2013
130P1 P2 1119.. 130P1 / ohne Ring 5/130/71,5 30-55 800 2100 2/2013
Kennzeichnung
Herstellerzeichen AZEV
Radtyp und Ausführung P2 1119 (s.o.)
Radgröße 11,0 J x 19 EH2+
Einpreßtiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

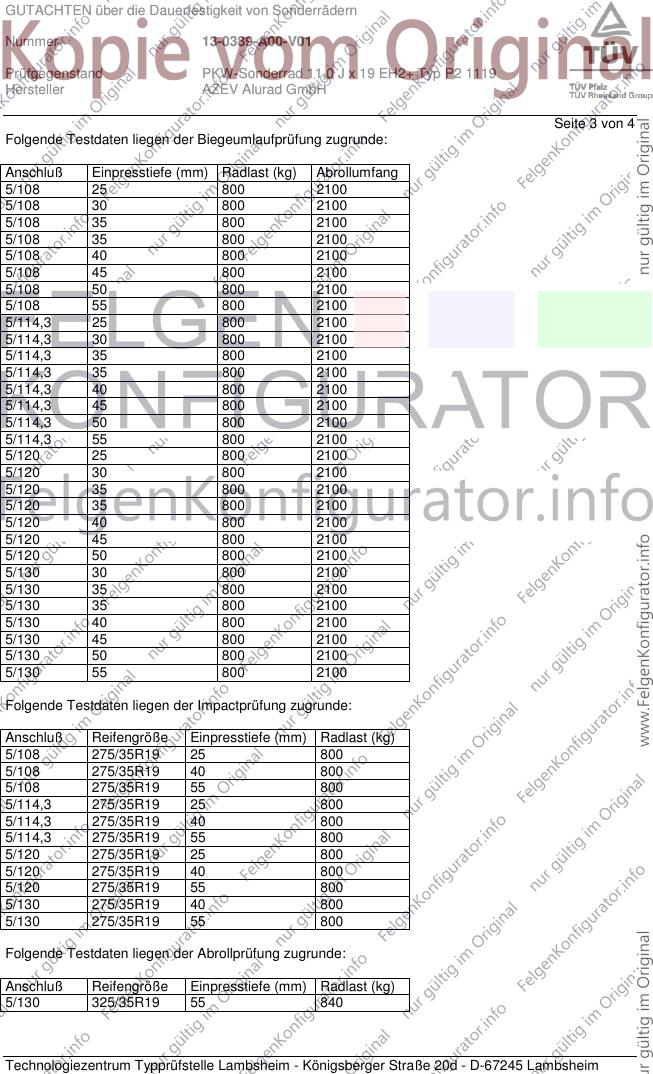

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-0389-A00-V01
Prüfgegenstand PKW-Sonderrad 11,0 J x 19 EH2+ Typ P2 1119
Hersteller AZEV Alurad GmbH
Seite 3 von 4
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/108 25 800 2100
5/108 30 800 2100
5/108 35 800 2100
5/108 35 800 2100
5/108 40 800 2100
5/108 45 800 2100
5/108 50 800 2100
5/108 55 800 2100
5/114,3 25 800 2100
5/114,3 30 800 2100
5/114,3 35 800 2100
5/114,3 35 800 2100
5/114,3 40 800 2100
5/114,3 45 800 2100
5/114,3 50 800 2100
5/114,3 55 800 2100
5/120 25 800 2100
5/120 30 800 2100
5/120 35 800 2100
5/120 35 800 2100
5/120 40 800 2100
5/120 45 800 2100
5/120 50 800 2100
5/130 30 800 2100
5/130 35 800 2100
5/130 35 800 2100
5/130 40 800 2100
5/130 45 800 2100
5/130 50 800 2100
5/130 55 800 2100
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 275/35R19 25 800
5/108 275/35R19 40 800
5/108 275/35R19 55 800
5/114,3 275/35R19 25 800
5/114,3 275/35R19 40 800
5/114,3 275/35R19 55 800
5/120 275/35R19 25 800
5/120 275/35R19 40 800
5/120 275/35R19 55 800
5/130 275/35R19 40 800
5/130 275/35R19 55 800
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/130 325/35R19 55 840
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

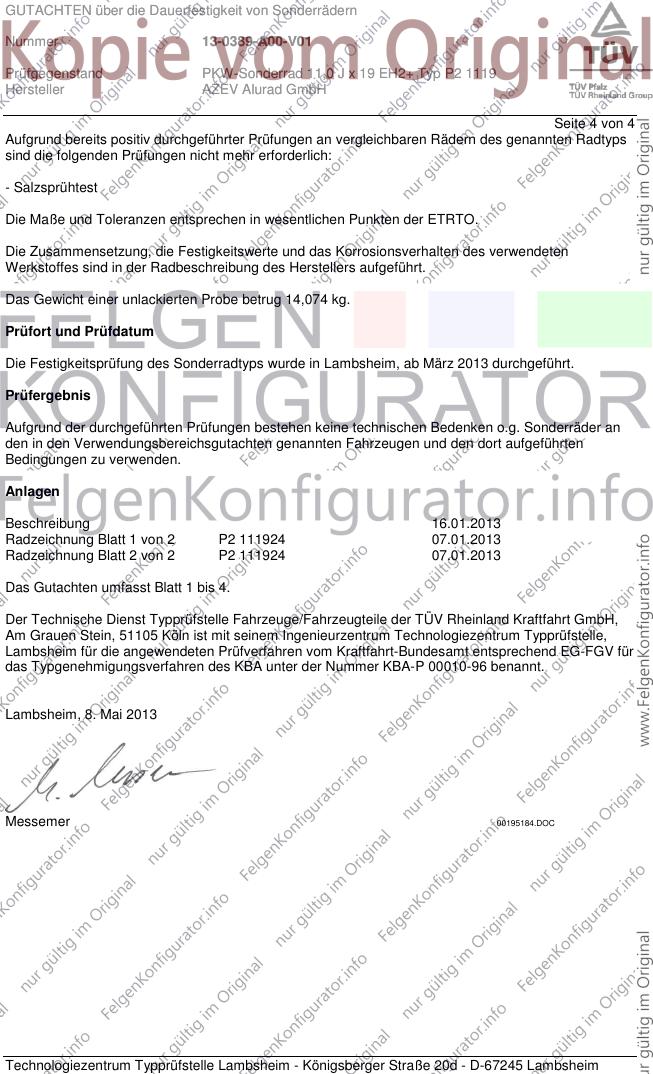

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-0389-A00-V01
Prüfgegenstand PKW-Sonderrad 11,0 J x 19 EH2+ Typ P2 1119
Hersteller AZEV Alurad GmbH
Seite 4 von 4
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 14,074 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab März 2013 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung 16.01.2013
Radzeichnung Blatt 1 von 2 P2 111924 07.01.2013
Radzeichnung Blatt 2 von 2 P2 111924 07.01.2013
Das Gutachten umfasst Blatt 1 bis 4.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Mai 2013
Messemer 00195184.DOC
