GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Gutachten Nr. 55011712 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH

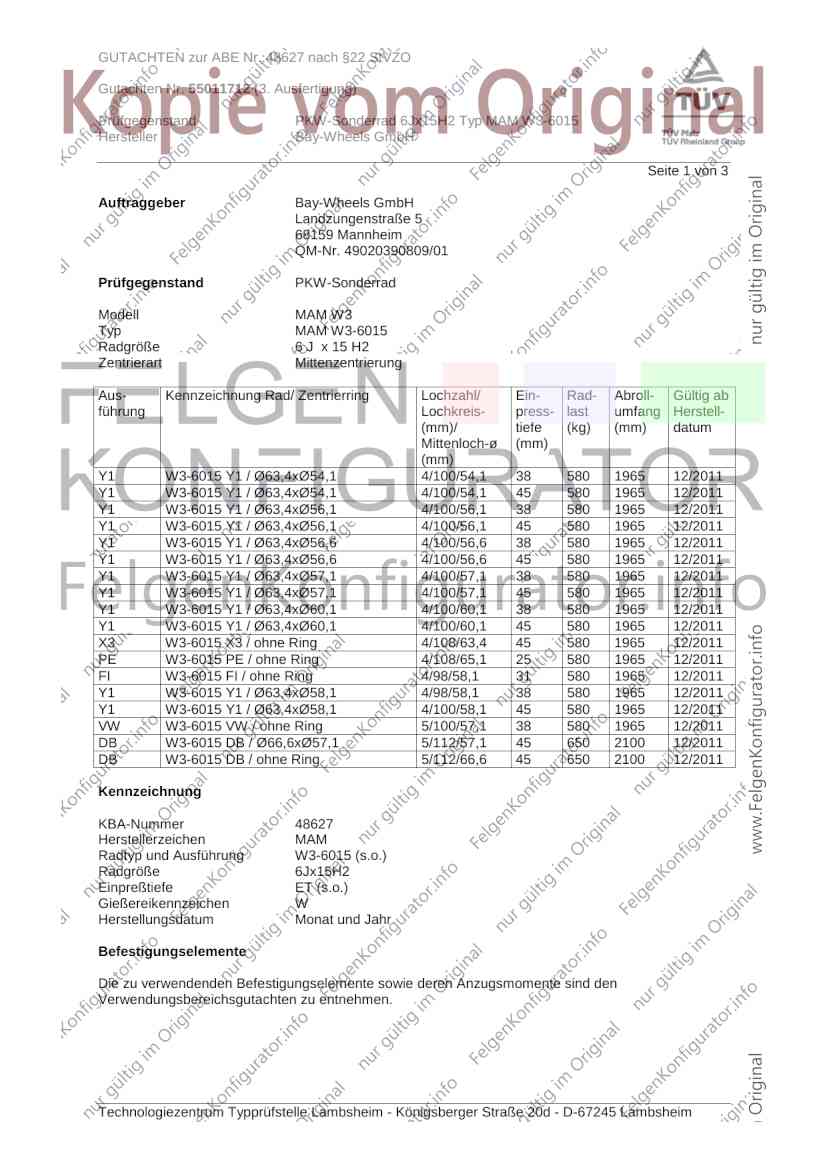

Seite 1 von 3
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-6015
Radgröße 6 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y1 W3-6015 Y1 / Ø63,4xØ54,1 4/100/54,1 38 580 1965 12/2011
Y1 W3-6015 Y1 / Ø63,4xØ54,1 4/100/54,1 45 580 1965 12/2011
Y1 W3-6015 Y1 / Ø63,4xØ56,1 4/100/56,1 38 580 1965 12/2011
Y1 W3-6015 Y1 / Ø63,4xØ56,1 4/100/56,1 45 580 1965 12/2011
Y1 W3-6015 Y1 / Ø63,4xØ56,6 4/100/56,6 38 580 1965 12/2011
Y1 W3-6015 Y1 / Ø63,4xØ56,6 4/100/56,6 45 580 1965 12/2011
Y1 W3-6015 Y1 / Ø63,4xØ57,1 4/100/57,1 38 580 1965 12/2011
Y1 W3-6015 Y1 / Ø63,4xØ57,1 4/100/57,1 45 580 1965 12/2011
Y1 W3-6015 Y1 / Ø63,4xØ60,1 4/100/60,1 38 580 1965 12/2011
Y1 W3-6015 Y1 / Ø63,4xØ60,1 4/100/60,1 45 580 1965 12/2011
X3 W3-6015 X3 / ohne Ring 4/108/63,4 45 580 1965 12/2011
PE W3-6015 PE / ohne Ring 4/108/65,1 25 580 1965 12/2011
FI W3-6015 FI / ohne Ring 4/98/58,1 31 580 1965 12/2011
Y1 W3-6015 Y1 / Ø63,4xØ58,1 4/98/58,1 38 580 1965 12/2011
Y1 W3-6015 Y1 / Ø63,4xØ58,1 4/100/58,1 45 580 1965 12/2011
VW W3-6015 VW / ohne Ring 5/100/57,1 38 580 1965 12/2011
DB W3-6015 DB / Ø66,6xØ57,1 5/112/57,1 45 650 2100 12/2011
DB W3-6015 DB / ohne Ring 5/112/66,6 45 650 2100 12/2011
Kennzeichnung
KBA-Nummer 48627
Herstellerzeichen MAM
Radtyp und Ausführung W3-6015 (s.o.)
Radgröße 6Jx15H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen W
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Gutachten Nr. 55011712 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH

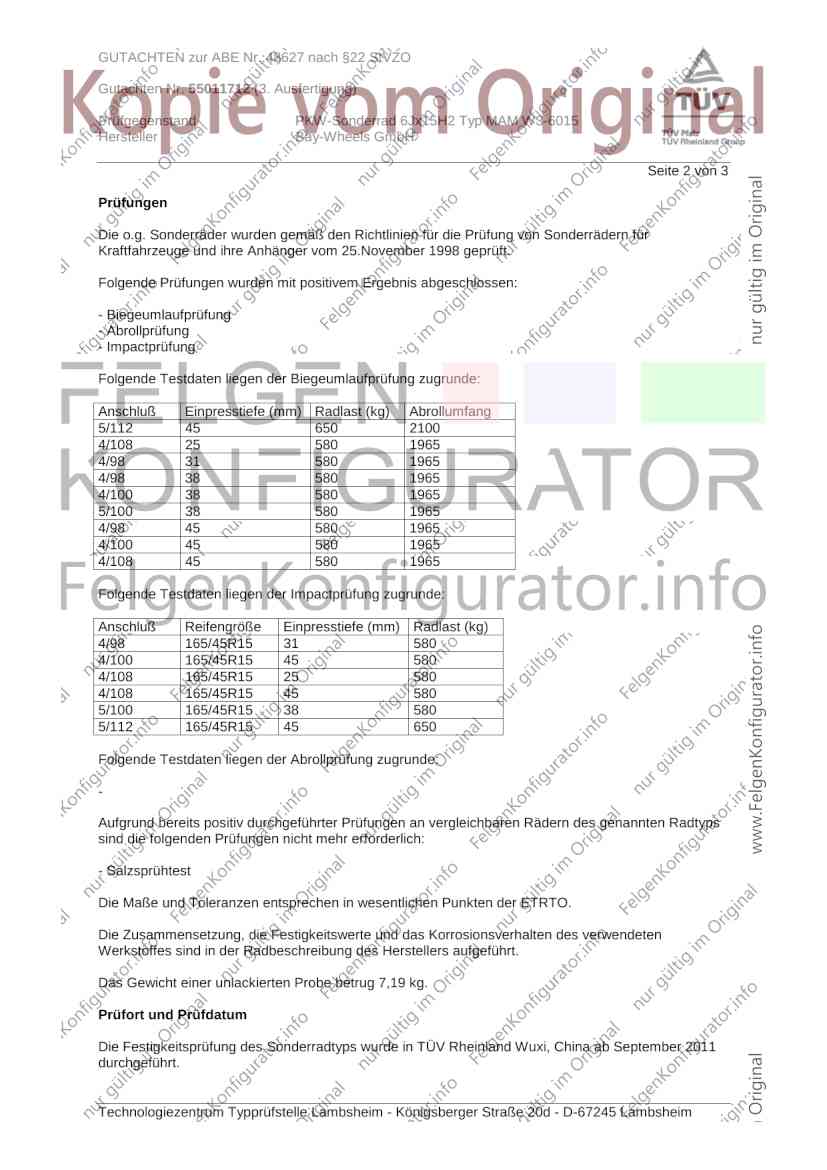

Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 45 650 2100
4/108 25 580 1965
4/98 31 580 1965
4/98 38 580 1965
4/100 38 580 1965
5/100 38 580 1965
4/98 45 580 1965
4/100 45 580 1965
4/108 45 580 1965
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/98 165/45R15 31 580
4/100 165/45R15 45 580
4/108 165/45R15 25 580
4/108 165/45R15 45 580
5/100 165/45R15 38 580
5/112 165/45R15 45 650
Folgende Testdaten liegen der Abrollprüfung zugrunde:
-
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 7,19 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Wuxi, China ab September 2011
durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Gutachten Nr. 55011712 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 09.09.2011
Radzeichnung LZ708-1560 Bl. 1+2 09.09.2011
Verwendungsbereich Anlagen 1-18
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. August 2013
Tufan 00199163.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
