GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

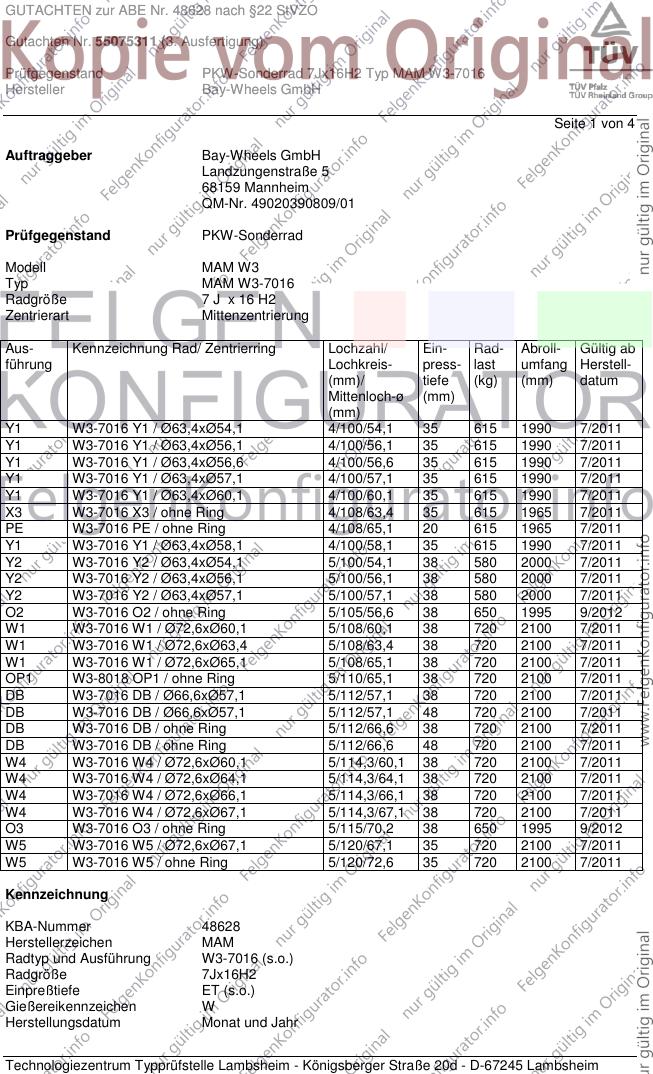

Seite 1 von 4
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y1 W3-7016 Y1 / Ø63,4xØ54,1 4/100/54,1 35 615 1990 7/2011
Y1 W3-7016 Y1 / Ø63,4xØ56,1 4/100/56,1 35 615 1990 7/2011
Y1 W3-7016 Y1 / Ø63,4xØ56,6 4/100/56,6 35 615 1990 7/2011
Y1 W3-7016 Y1 / Ø63,4xØ57,1 4/100/57,1 35 615 1990 7/2011
Y1 W3-7016 Y1 / Ø63,4xØ60,1 4/100/60,1 35 615 1990 7/2011
X3 W3-7016 X3 / ohne Ring 4/108/63,4 35 615 1965 7/2011
PE W3-7016 PE / ohne Ring 4/108/65,1 20 615 1965 7/2011
Y1 W3-7016 Y1 / Ø63,4xØ58,1 4/100/58,1 35 615 1990 7/2011
Y2 W3-7016 Y2 / Ø63,4xØ54,1 5/100/54,1 38 580 2000 7/2011
Y2 W3-7016 Y2 / Ø63,4xØ56,1 5/100/56,1 38 580 2000 7/2011
Y2 W3-7016 Y2 / Ø63,4xØ57,1 5/100/57,1 38 580 2000 7/2011
O2 W3-7016 O2 / ohne Ring 5/105/56,6 38 650 1995 9/2012
W1 W3-7016 W1 / Ø72,6xØ60,1 5/108/60,1 38 720 2100 7/2011
W1 W3-7016 W1 / Ø72,6xØ63,4 5/108/63,4 38 720 2100 7/2011
W1 W3-7016 W1 / Ø72,6xØ65,1 5/108/65,1 38 720 2100 7/2011
OP1 W3-8018 OP1 / ohne Ring 5/110/65,1 38 720 2100 7/2011
DB W3-7016 DB / Ø66,6xØ57,1 5/112/57,1 38 720 2100 7/2011
DB W3-7016 DB / Ø66,6xØ57,1 5/112/57,1 48 720 2100 7/2011
DB W3-7016 DB / ohne Ring 5/112/66,6 38 720 2100 7/2011
DB W3-7016 DB / ohne Ring 5/112/66,6 48 720 2100 7/2011
W4 W3-7016 W4 / Ø72,6xØ60,1 5/114,3/60,1 38 720 2100 7/2011
W4 W3-7016 W4 / Ø72,6xØ64,1 5/114,3/64,1 38 720 2100 7/2011
W4 W3-7016 W4 / Ø72,6xØ66,1 5/114,3/66,1 38 720 2100 7/2011
W4 W3-7016 W4 / Ø72,6xØ67,1 5/114,3/67,1 38 720 2100 7/2011
O3 W3-7016 O3 / ohne Ring 5/115/70,2 38 650 1995 9/2012
W5 W3-7016 W5 / Ø72,6xØ67,1 5/120/67,1 35 720 2100 7/2011
W5 W3-7016 W5 / ohne Ring 5/120/72,6 35 720 2100 7/2011
Kennzeichnung
KBA-Nummer 48628
Herstellerzeichen MAM
Radtyp und Ausführung W3-7016 (s.o.)
Radgröße 7Jx16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen W
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

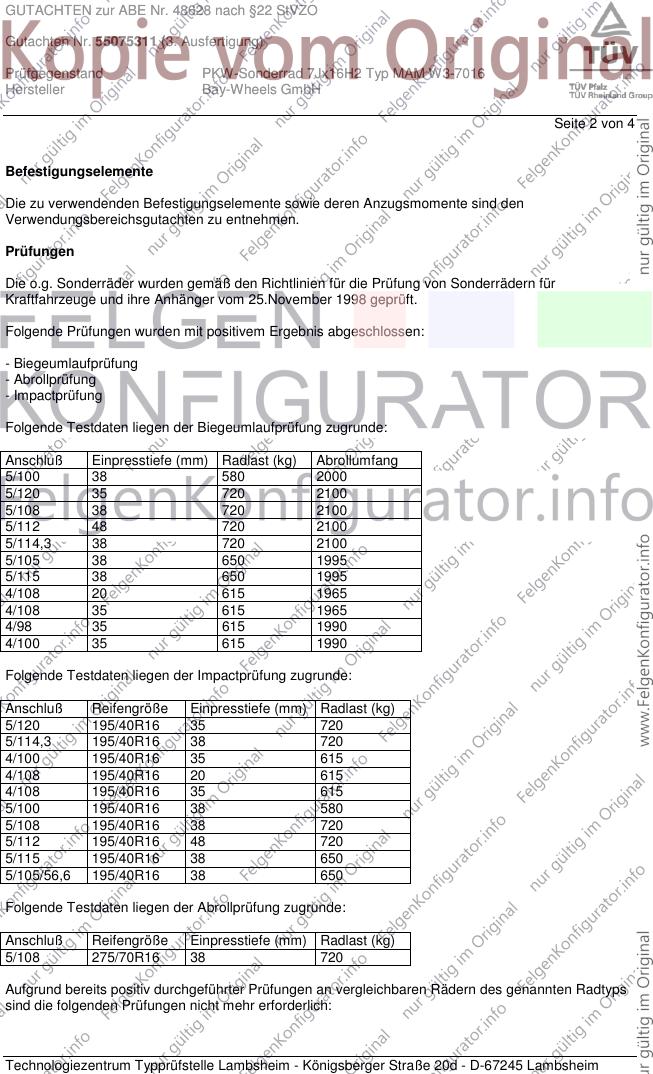

Seite 2 von 4
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 38 580 2000
5/120 35 720 2100
5/108 38 720 2100
5/112 48 720 2100
5/114,3 38 720 2100
5/105 38 650 1995
5/115 38 650 1995
4/108 20 615 1965
4/108 35 615 1965
4/98 35 615 1990
4/100 35 615 1990
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 195/40R16 35 720
5/114,3 195/40R16 38 720
4/100 195/40R16 35 615
4/108 195/40R16 20 615
4/108 195/40R16 35 615
5/100 195/40R16 38 580
5/108 195/40R16 38 720
5/112 195/40R16 48 720
5/115 195/40R16 38 650
5/105/56,6 195/40R16 38 650
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 275/70R16 38 720
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

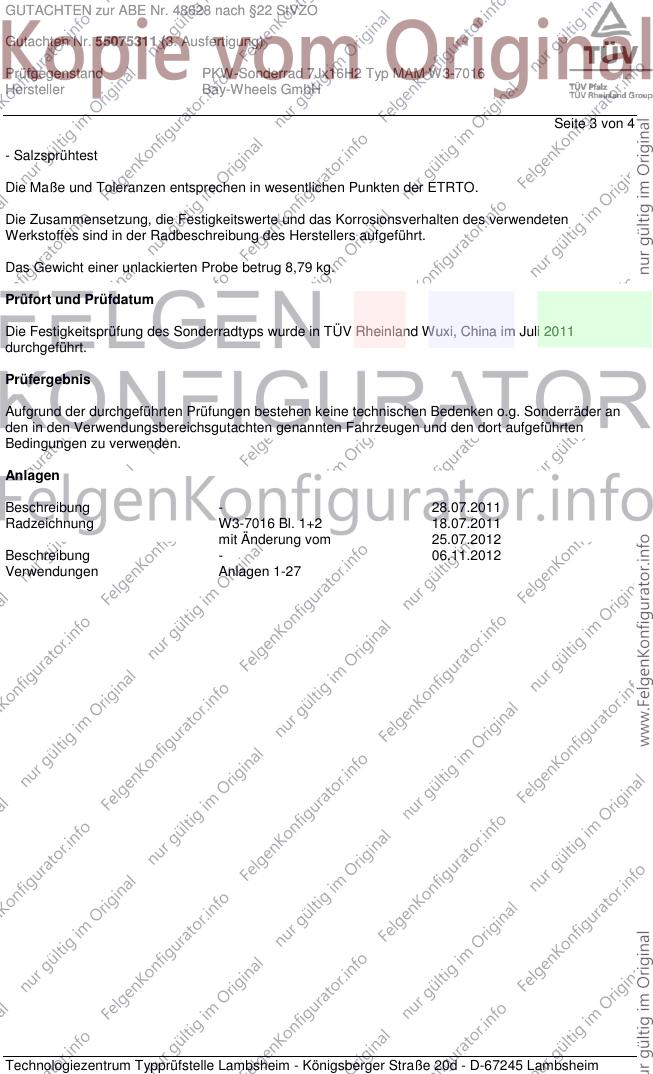

Seite 3 von 4
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,79 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Wuxi, China im Juli 2011
durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 28.07.2011
Radzeichnung W3-7016 Bl. 1+2 18.07.2011
mit Änderung vom 25.07.2012
Beschreibung - 06.11.2012
Verwendungen Anlagen 1-27
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 4 von 4
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. November 2013
Tufan 00203181.DOC
