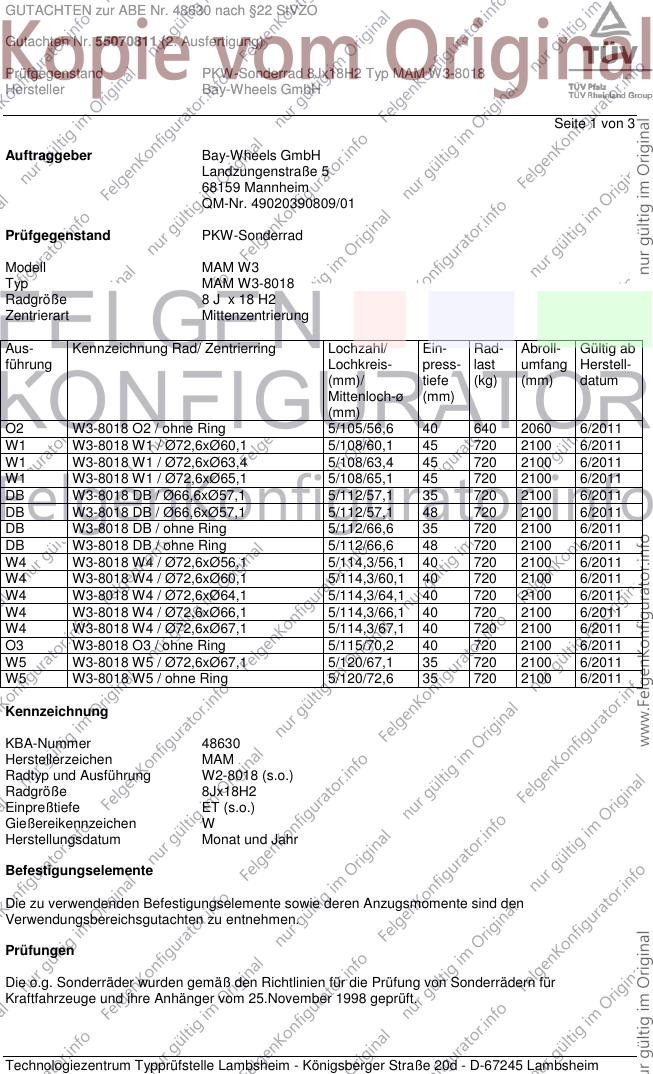

GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 1 von 3
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
O2 W3-8018 O2 / ohne Ring 5/105/56,6 40 640 2060 6/2011
W1 W3-8018 W1 / Ø72,6xØ60,1 5/108/60,1 45 720 2100 6/2011
W1 W3-8018 W1 / Ø72,6xØ63,4 5/108/63,4 45 720 2100 6/2011
W1 W3-8018 W1 / Ø72,6xØ65,1 5/108/65,1 45 720 2100 6/2011
DB W3-8018 DB / Ø66,6xØ57,1 5/112/57,1 35 720 2100 6/2011
DB W3-8018 DB / Ø66,6xØ57,1 5/112/57,1 48 720 2100 6/2011
DB W3-8018 DB / ohne Ring 5/112/66,6 35 720 2100 6/2011
DB W3-8018 DB / ohne Ring 5/112/66,6 48 720 2100 6/2011
W4 W3-8018 W4 / Ø72,6xØ56,1 5/114,3/56,1 40 720 2100 6/2011
W4 W3-8018 W4 / Ø72,6xØ60,1 5/114,3/60,1 40 720 2100 6/2011
W4 W3-8018 W4 / Ø72,6xØ64,1 5/114,3/64,1 40 720 2100 6/2011
W4 W3-8018 W4 / Ø72,6xØ66,1 5/114,3/66,1 40 720 2100 6/2011
W4 W3-8018 W4 / Ø72,6xØ67,1 5/114,3/67,1 40 720 2100 6/2011
O3 W3-8018 O3 / ohne Ring 5/115/70,2 40 720 2100 6/2011
W5 W3-8018 W5 / Ø72,6xØ67,1 5/120/67,1 35 720 2100 6/2011
W5 W3-8018 W5 / ohne Ring 5/120/72,6 35 720 2100 6/2011
Kennzeichnung
KBA-Nummer 48630
Herstellerzeichen MAM
Radtyp und Ausführung W2-8018 (s.o.)
Radgröße 8Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen W
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 2 von 3

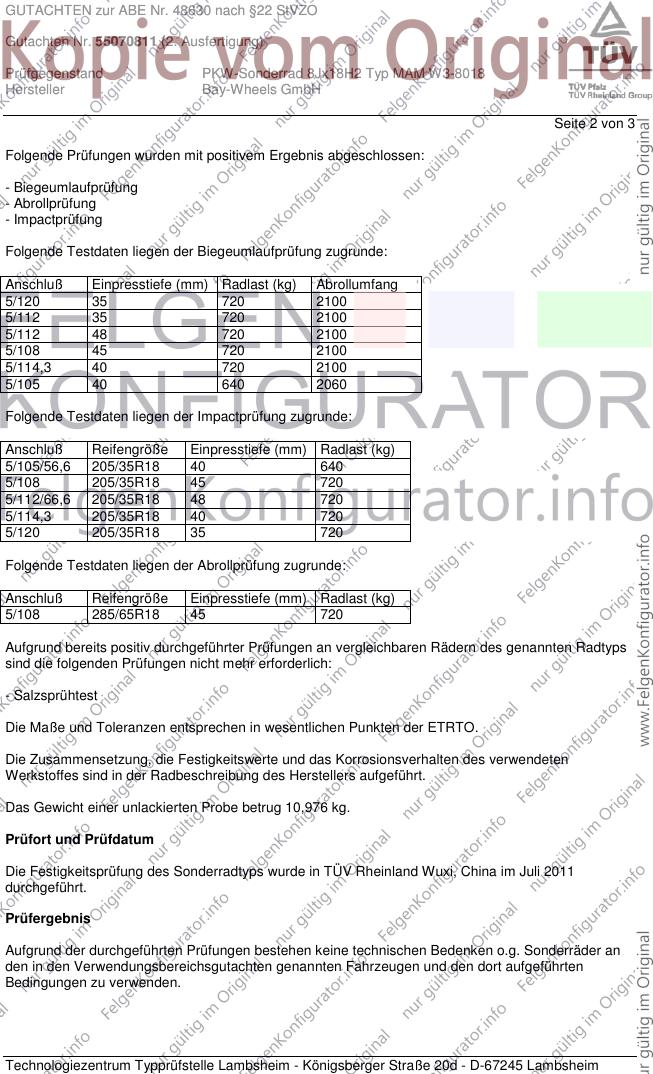

Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 35 720 2100
5/112 35 720 2100
5/112 48 720 2100
5/108 45 720 2100
5/114,3 40 720 2100
5/105 40 640 2060
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/105/56,6 205/35R18 40 640
5/108 205/35R18 45 720
5/112/66,6 205/35R18 48 720
5/114,3 205/35R18 40 720
5/120 205/35R18 35 720
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 285/65R18 45 720
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,976 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Wuxi, China im Juli 2011
durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 3 von 3

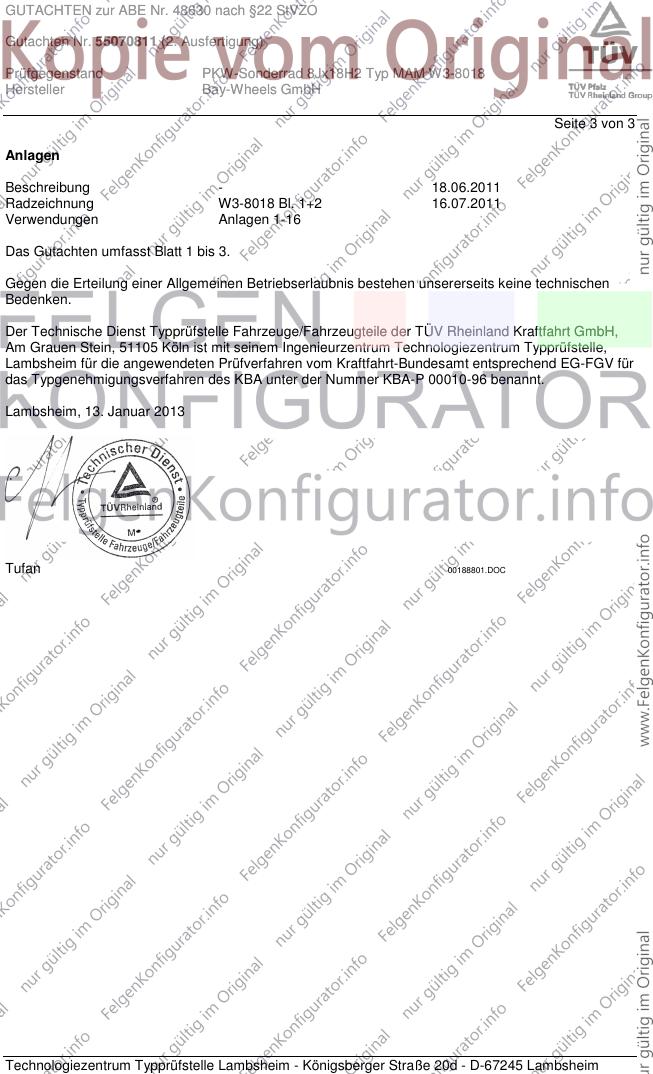

Anlagen
Beschreibung - 18.06.2011
Radzeichnung W3-8018 Bl. 1+2 16.07.2011
Verwendungen Anlagen 1-16
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Januar 2013
Tufan 00188801.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
