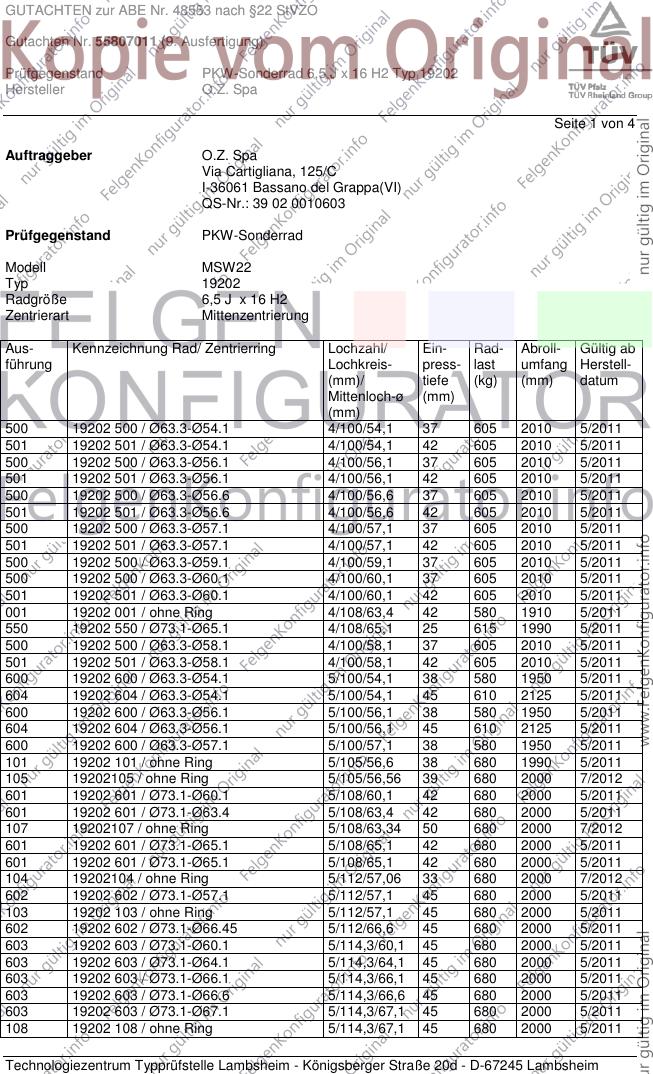

GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Gutachten Nr. 55807011 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa
Seite 1 von 4
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW22
Typ 19202
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
500 19202 500 / Ø63.3-Ø54.1 4/100/54,1 37 605 2010 5/2011
501 19202 501 / Ø63.3-Ø54.1 4/100/54,1 42 605 2010 5/2011
500 19202 500 / Ø63.3-Ø56.1 4/100/56,1 37 605 2010 5/2011
501 19202 501 / Ø63.3-Ø56.1 4/100/56,1 42 605 2010 5/2011
500 19202 500 / Ø63.3-Ø56.6 4/100/56,6 37 605 2010 5/2011
501 19202 501 / Ø63.3-Ø56.6 4/100/56,6 42 605 2010 5/2011
500 19202 500 / Ø63.3-Ø57.1 4/100/57,1 37 605 2010 5/2011
501 19202 501 / Ø63.3-Ø57.1 4/100/57,1 42 605 2010 5/2011
500 19202 500 / Ø63.3-Ø59.1 4/100/59,1 37 605 2010 5/2011
500 19202 500 / Ø63.3-Ø60.1 4/100/60,1 37 605 2010 5/2011
501 19202 501 / Ø63.3-Ø60.1 4/100/60,1 42 605 2010 5/2011
001 19202 001 / ohne Ring 4/108/63,4 42 580 1910 5/2011
550 19202 550 / Ø73.1-Ø65.1 4/108/65,1 25 615 1990 5/2011
500 19202 500 / Ø63.3-Ø58.1 4/100/58,1 37 605 2010 5/2011
501 19202 501 / Ø63.3-Ø58.1 4/100/58,1 42 605 2010 5/2011
600 19202 600 / Ø63.3-Ø54.1 5/100/54,1 38 580 1950 5/2011
604 19202 604 / Ø63.3-Ø54.1 5/100/54,1 45 610 2125 5/2011
600 19202 600 / Ø63.3-Ø56.1 5/100/56,1 38 580 1950 5/2011
604 19202 604 / Ø63.3-Ø56.1 5/100/56,1 45 610 2125 5/2011
600 19202 600 / Ø63.3-Ø57.1 5/100/57,1 38 580 1950 5/2011
101 19202 101 / ohne Ring 5/105/56,6 38 680 1990 5/2011
105 19202105 / ohne Ring 5/105/56,56 39 680 2000 7/2012
601 19202 601 / Ø73.1-Ø60.1 5/108/60,1 42 680 2000 5/2011
601 19202 601 / Ø73.1-Ø63.4 5/108/63,4 42 680 2000 5/2011
107 19202107 / ohne Ring 5/108/63,34 50 680 2000 7/2012
601 19202 601 / Ø73.1-Ø65.1 5/108/65,1 42 680 2000 5/2011
601 19202 601 / Ø73.1-Ø65.1 5/108/65,1 42 680 2000 5/2011
104 19202104 / ohne Ring 5/112/57,06 33 680 2000 7/2012
602 19202 602 / Ø73.1-Ø57.1 5/112/57,1 45 680 2000 5/2011
103 19202 103 / ohne Ring 5/112/57,1 45 680 2000 5/2011
602 19202 602 / Ø73.1-Ø66.45 5/112/66,6 45 680 2000 5/2011
603 19202 603 / Ø73.1-Ø60.1 5/114,3/60,1 45 680 2000 5/2011
603 19202 603 / Ø73.1-Ø64.1 5/114,3/64,1 45 680 2000 5/2011
603 19202 603 / Ø73.1-Ø66.1 5/114,3/66,1 45 680 2000 5/2011
603 19202 603 / Ø73.1-Ø66.6 5/114,3/66,6 45 680 2000 5/2011
603 19202 603 / Ø73.1-Ø67.1 5/114,3/67,1 45 680 2000 5/2011
108 19202 108 / ohne Ring 5/114,3/67,1 45 680 2000 5/2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Gutachten Nr. 55807011 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa
Seite 2 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
102 19202 102 / ohne Ring 5/115/70,2 38 680 2000 5/2011
106 19202106 / ohne Ring 5/115/70,2 41 680 1990 7/2012
600 19202 600 / Ø63.3-Ø58.1 5/100/58,1 38 580 1950 5/2011
Kennzeichnung
KBA-Nummer 48553
Herstellerzeichen MSW
Radtyp und Ausführung 19202...(s.o.)
Radgröße 6,5 J x 16 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen CMA
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 33 680 2000
5/115 38 680 2000
4/108 42 580 1910
5/110 42 680 2000
5/112 45 680 2000
5/108 42 680 2000
5/108 50 680 2000
5/100 45 610 2125
5/100 38 580 1950
4/100 37 605 2010
4/100 42 605 2010
5/105 38 680 1990
5/115 41 680 1990
4/108 25 615 1990
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Gutachten Nr. 55807011 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100 175/60R16 42 605
4/108 185/55R16 42 580
4/108 185/55R16 25 615
5/100 185/60R16 38 680
5/108 195/40R16 42 680
5/112 195/40R16 45 680
5/115 195/40R16 38 680
5/100 185/55R16 45 610
5/108 195/40R16 50 680
5/115 195/40R16 41 680
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 245/70R16 42 680
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,8 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Ponte San Marco beim TÜV Rheinland Italia S.r.l
im Juli 2011 durchgeführt.
Hinweise zum Sonderrad
Für die Sonderradausführung 19202107 wurde kein Verwendungsbereich festgelegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48553 nach §22 StVZO
Gutachten Nr. 55807011 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19202
Hersteller O.Z. Spa
Seite 4 von 4
Anlagen
Beschreibung - 06.07.2011
Radzeichnung 496656 1/3 28.04.2011
mit Änderung vom 27.07.2012
Radzeichnung 496656 2/3 28.04.2011
mit Änderung vom 27.07.2012
Zentrierringzeichnung A731C3/1 02.06.2007
mit Änderung vom 15.03.2010
Zentrierringzeichnung A633/0 26.02.2007
Befestigungsmittelzeichnung 98-01-00/01 25.09.1992
mit Änderung vom 03.12.2003
Befestigungsmittelzeichnung C17D27 01.05.1998
Befestigungsmittelzeichnung 98-01-00/03 07.04.1995
mit Änderung vom 21.01.2002
Verwendungen Anlagen 1-39
Beschreibung - 02.12.2011
Beschreibung - 10.09.2012
Radzeichnung 496656 3/3 28.04.2011
mit Änderung vom 27.07.2012
Nabenkappenzeichnung PCH89-C 03.10.2008
Nabenkappenzeichnung PCF82-C 08.06.2007
mit Änderung vom 25.06.2007
Beschreibung - 05.07.2013
Radzeichnung TT49665645S 04.07.2013
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Juli 2013
Pohl 00197802.DOC
