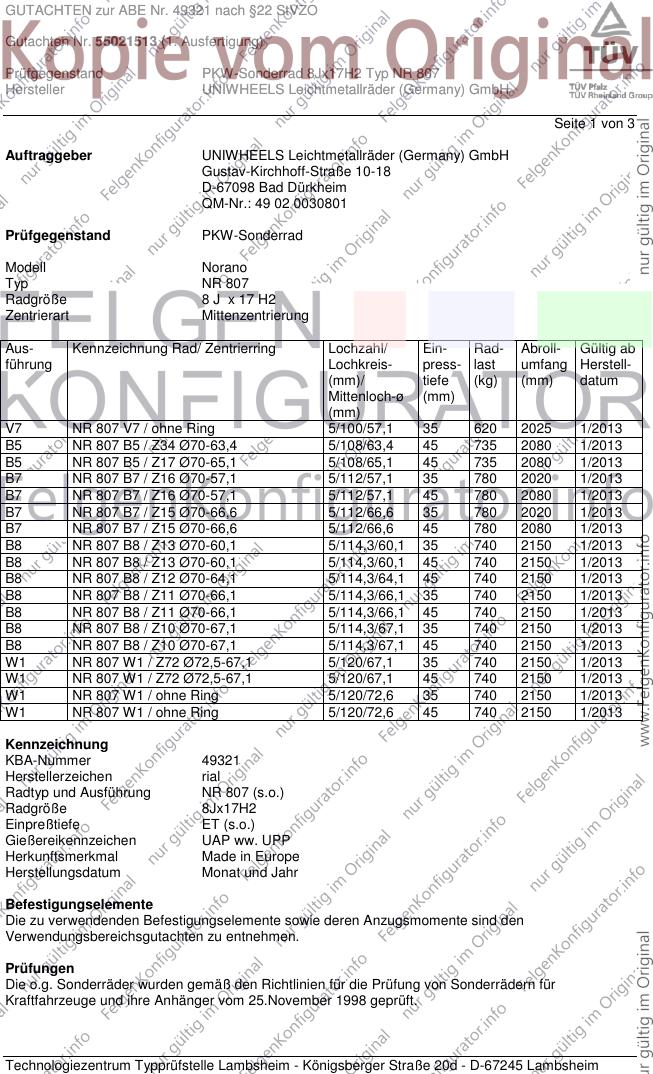

GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 3
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10-18
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Norano
Typ NR 807
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
V7 NR 807 V7 / ohne Ring 5/100/57,1 35 620 2025 1/2013
B5 NR 807 B5 / Z34 Ø70-63,4 5/108/63,4 45 735 2080 1/2013
B5 NR 807 B5 / Z17 Ø70-65,1 5/108/65,1 45 735 2080 1/2013
B7 NR 807 B7 / Z16 Ø70-57,1 5/112/57,1 35 780 2020 1/2013
B7 NR 807 B7 / Z16 Ø70-57,1 5/112/57,1 45 780 2080 1/2013
B7 NR 807 B7 / Z15 Ø70-66,6 5/112/66,6 35 780 2020 1/2013
B7 NR 807 B7 / Z15 Ø70-66,6 5/112/66,6 45 780 2080 1/2013
B8 NR 807 B8 / Z13 Ø70-60,1 5/114,3/60,1 35 740 2150 1/2013
B8 NR 807 B8 / Z13 Ø70-60,1 5/114,3/60,1 45 740 2150 1/2013
B8 NR 807 B8 / Z12 Ø70-64,1 5/114,3/64,1 45 740 2150 1/2013
B8 NR 807 B8 / Z11 Ø70-66,1 5/114,3/66,1 35 740 2150 1/2013
B8 NR 807 B8 / Z11 Ø70-66,1 5/114,3/66,1 45 740 2150 1/2013
B8 NR 807 B8 / Z10 Ø70-67,1 5/114,3/67,1 35 740 2150 1/2013
B8 NR 807 B8 / Z10 Ø70-67,1 5/114,3/67,1 45 740 2150 1/2013
W1 NR 807 W1 / Z72 Ø72,5-67,1 5/120/67,1 35 740 2150 1/2013
W1 NR 807 W1 / Z72 Ø72,5-67,1 5/120/67,1 45 740 2150 1/2013
W1 NR 807 W1 / ohne Ring 5/120/72,6 35 740 2150 1/2013
W1 NR 807 W1 / ohne Ring 5/120/72,6 45 740 2150 1/2013
Kennzeichnung
KBA-Nummer 49321
Herstellerzeichen rial
Radtyp und Ausführung NR 807 (s.o.)
Radgröße 8Jx17H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UAP ww. UPP
Herkunftsmerkmal Made in Europe
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

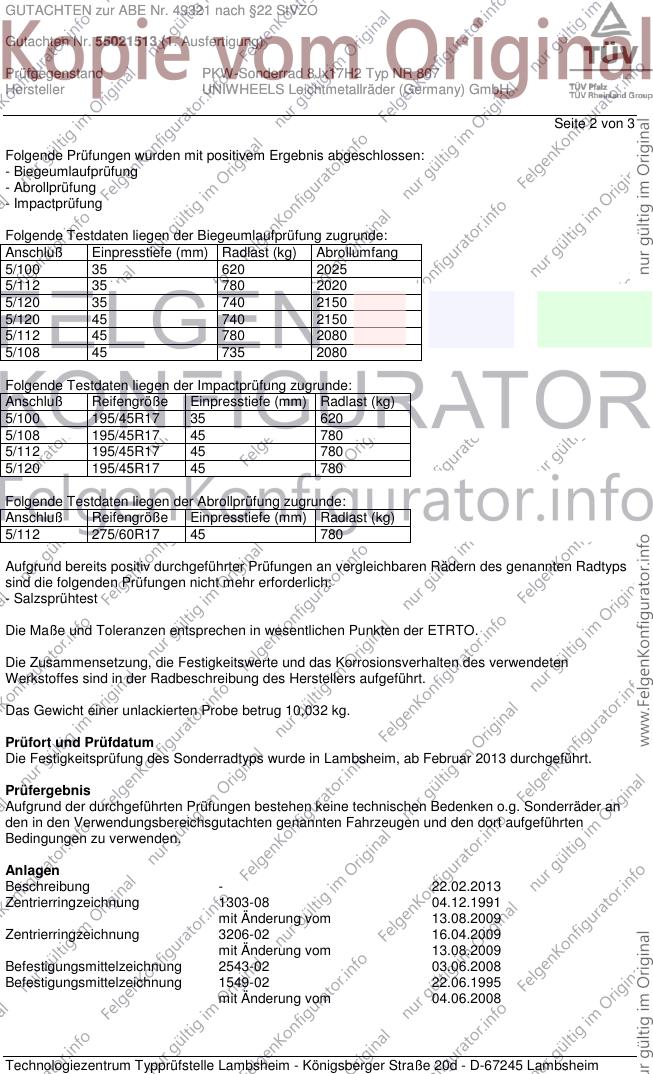

GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 3
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 35 620 2025
5/112 35 780 2020
5/120 35 740 2150
5/120 45 740 2150
5/112 45 780 2080
5/108 45 735 2080
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 195/45R17 35 620
5/108 195/45R17 45 780
5/112 195/45R17 45 780
5/120 195/45R17 45 780
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 275/60R17 45 780
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,032 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Februar 2013 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 22.02.2013
Zentrierringzeichnung 1303-08 04.12.1991
mit Änderung vom 13.08.2009
Zentrierringzeichnung 3206-02 16.04.2009
mit Änderung vom 13.08.2009
Befestigungsmittelzeichnung 2543-02 03.06.2008
Befestigungsmittelzeichnung 1549-02 22.06.1995
mit Änderung vom 04.06.2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

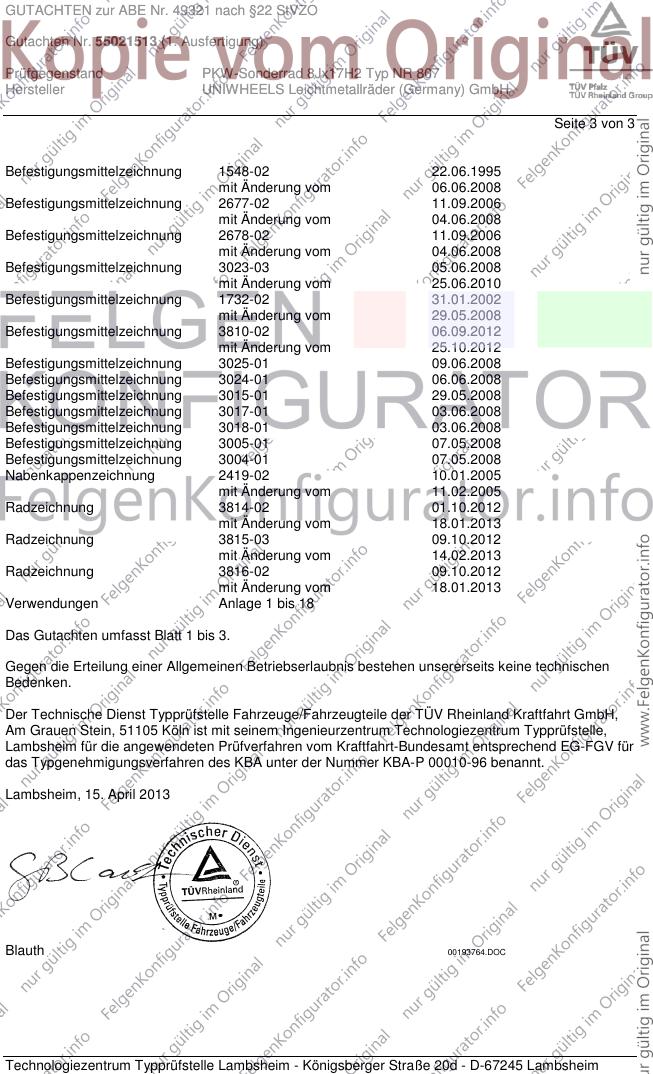

GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 3
Befestigungsmittelzeichnung 1548-02 22.06.1995
mit Änderung vom 06.06.2008
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 3023-03 05.06.2008
mit Änderung vom 25.06.2010
Befestigungsmittelzeichnung 1732-02 31.01.2002
mit Änderung vom 29.05.2008
Befestigungsmittelzeichnung 3810-02 06.09.2012
mit Änderung vom 25.10.2012
Befestigungsmittelzeichnung 3025-01 09.06.2008
Befestigungsmittelzeichnung 3024-01 06.06.2008
Befestigungsmittelzeichnung 3015-01 29.05.2008
Befestigungsmittelzeichnung 3017-01 03.06.2008
Befestigungsmittelzeichnung 3018-01 03.06.2008
Befestigungsmittelzeichnung 3005-01 07.05.2008
Befestigungsmittelzeichnung 3004-01 07.05.2008
Nabenkappenzeichnung 2419-02 10.01.2005
mit Änderung vom 11.02.2005
Radzeichnung 3814-02 01.10.2012
mit Änderung vom 18.01.2013
Radzeichnung 3815-03 09.10.2012
mit Änderung vom 14.02.2013
Radzeichnung 3816-02 09.10.2012
mit Änderung vom 18.01.2013
Verwendungen Anlage 1 bis 18
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. April 2013
Blauth 00193764.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
