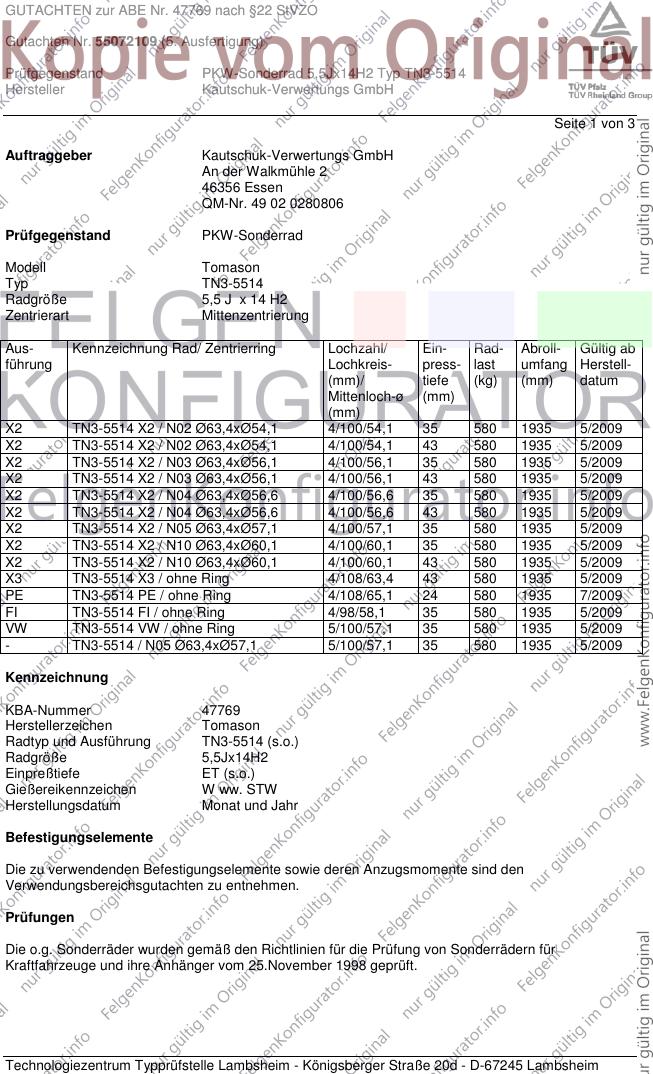

GUTACHTEN zur ABE Nr. 47769 nach §22 StVZO
Gutachten Nr. 55072109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ TN3-5514
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 3
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN3-5514
Radgröße 5,5 J x 14 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
X2 TN3-5514 X2 / N02 Ø63,4xØ54,1 4/100/54,1 35 580 1935 5/2009
X2 TN3-5514 X2 / N02 Ø63,4xØ54,1 4/100/54,1 43 580 1935 5/2009
X2 TN3-5514 X2 / N03 Ø63,4xØ56,1 4/100/56,1 35 580 1935 5/2009
X2 TN3-5514 X2 / N03 Ø63,4xØ56,1 4/100/56,1 43 580 1935 5/2009
X2 TN3-5514 X2 / N04 Ø63,4xØ56,6 4/100/56,6 35 580 1935 5/2009
X2 TN3-5514 X2 / N04 Ø63,4xØ56,6 4/100/56,6 43 580 1935 5/2009
X2 TN3-5514 X2 / N05 Ø63,4xØ57,1 4/100/57,1 35 580 1935 5/2009
X2 TN3-5514 X2 / N10 Ø63,4xØ60,1 4/100/60,1 35 580 1935 5/2009
X2 TN3-5514 X2 / N10 Ø63,4xØ60,1 4/100/60,1 43 580 1935 5/2009
X3 TN3-5514 X3 / ohne Ring 4/108/63,4 43 580 1935 5/2009
PE TN3-5514 PE / ohne Ring 4/108/65,1 24 580 1935 7/2009
FI TN3-5514 FI / ohne Ring 4/98/58,1 35 580 1935 5/2009
VW TN3-5514 VW / ohne Ring 5/100/57,1 35 580 1935 5/2009
- TN3-5514 / N05 Ø63,4xØ57,1 5/100/57,1 35 580 1935 5/2009
Kennzeichnung
KBA-Nummer 47769
Herstellerzeichen Tomason
Radtyp und Ausführung TN3-5514 (s.o.)
Radgröße 5,5Jx14H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen W ww. STW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

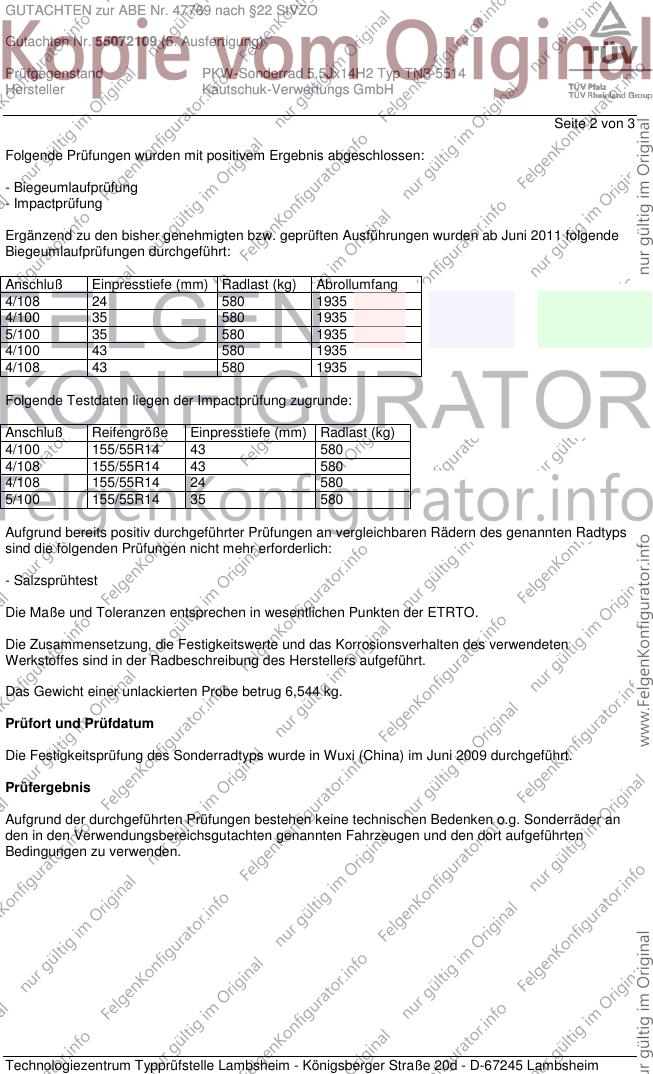

GUTACHTEN zur ABE Nr. 47769 nach §22 StVZO
Gutachten Nr. 55072109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ TN3-5514
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 3
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/108 24 580 1935
4/100 35 580 1935
5/100 35 580 1935
4/100 43 580 1935
4/108 43 580 1935
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100 155/55R14 43 580
4/108 155/55R14 43 580
4/108 155/55R14 24 580
5/100 155/55R14 35 580
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 6,544 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi (China) im Juni 2009 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

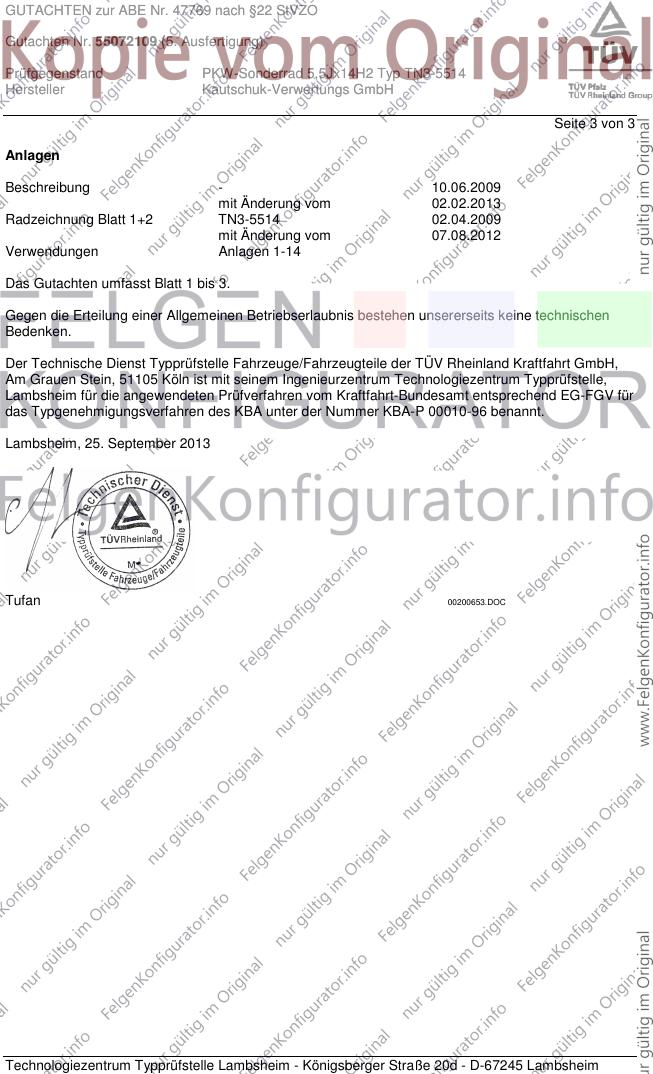

GUTACHTEN zur ABE Nr. 47769 nach §22 StVZO
Gutachten Nr. 55072109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ TN3-5514
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 3
Anlagen
Beschreibung - 10.06.2009
mit Änderung vom 02.02.2013
Radzeichnung Blatt 1+2 TN3-5514 02.04.2009
mit Änderung vom 07.08.2012
Verwendungen Anlagen 1-14
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. September 2013
