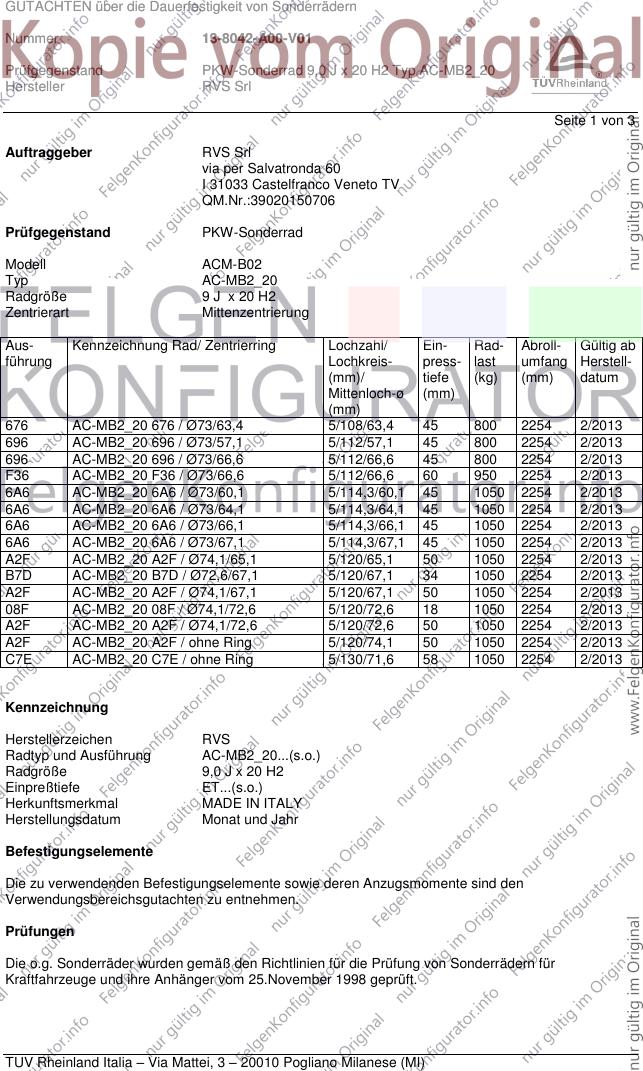

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-8042-A00-V01
Prüfgegenstand PKW-Sonderrad 9,0 J x 20 H2 Typ AC-MB2_20
Hersteller RVS Srl
Seite 1 von 3
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell ACM-B02
Typ AC-MB2_20
Radgröße 9 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
676 AC-MB2_20 676 / Ø73/63,4 5/108/63,4 45 800 2254 2/2013
696 AC-MB2_20 696 / Ø73/57,1 5/112/57,1 45 800 2254 2/2013
696 AC-MB2_20 696 / Ø73/66,6 5/112/66,6 45 800 2254 2/2013
F36 AC-MB2_20 F36 / Ø73/66,6 5/112/66,6 60 950 2254 2/2013
6A6 AC-MB2_20 6A6 / Ø73/60,1 5/114,3/60,1 45 1050 2254 2/2013
6A6 AC-MB2_20 6A6 / Ø73/64,1 5/114,3/64,1 45 1050 2254 2/2013
6A6 AC-MB2_20 6A6 / Ø73/66,1 5/114,3/66,1 45 1050 2254 2/2013
6A6 AC-MB2_20 6A6 / Ø73/67,1 5/114,3/67,1 45 1050 2254 2/2013
A2F AC-MB2_20 A2F / Ø74,1/65,1 5/120/65,1 50 1050 2254 2/2013
B7D AC-MB2_20 B7D / Ø72,6/67,1 5/120/67,1 34 1050 2254 2/2013
A2F AC-MB2_20 A2F / Ø74,1/67,1 5/120/67,1 50 1050 2254 2/2013
08F AC-MB2_20 08F / Ø74,1/72,6 5/120/72,6 18 1050 2254 2/2013
A2F AC-MB2_20 A2F / Ø74,1/72,6 5/120/72,6 50 1050 2254 2/2013
A2F AC-MB2_20 A2F / ohne Ring 5/120/74,1 50 1050 2254 2/2013
C7E AC-MB2_20 C7E / ohne Ring 5/130/71,6 58 1050 2254 2/2013
Kennzeichnung
Herstellerzeichen RVS
Radtyp und Ausführung AC-MB2_20...(s.o.)
Radgröße 9,0 J x 20 H2
Einpreßtiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
TUV Rheinland Italia – Via Mattei, 3 – 20010 Pogliano Milanese (MI)
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-8042-A00-V01
Prüfgegenstand PKW-Sonderrad 9,0 J x 20 H2 Typ AC-MB2_20
Hersteller RVS Srl
Seite 2 von 3
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 18 1050 2254
5/120 34 1050 2254
5/120 50 1050 2254
5/130 58 1050 2254
5/114,3 45 1050 2254
5/108 45 800 2254
5/112 60 950 2254
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 245/40R20 45 800
5/112 245/40R20 60 950
5/120 245/40R20 18 1050
5/120 245/40R20 34 1050
5/120 245/40R20 50 1050
5/130 245/40R20 58 1050
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 325/60R20 50 1050
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 15 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese beim TÜV Rheinland Group ab
Juli 2013 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
TUV Rheinland Italia – Via Mattei, 3 – 20010 Pogliano Milanese (MI)
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-8042-A00-V01
Prüfgegenstand PKW-Sonderrad 9,0 J x 20 H2 Typ AC-MB2_20
Hersteller RVS Srl
Seite 3 von 3
Anlagen
Beschreibung - 23.01.2013
Radzeichnung 0G-20-90-54/99-00 23.01.2013
Zentrierringzeichnung Zentrierring 73mm 02.10.2007
Befestigungsmittelzeichnung TAB-BOLT_8 16.12.2008
mit Änderung vom 25.11.2011
Zentrierringzeichnung Zentrierring 74,1mm 02.10.2007
Das Gutachten umfasst Blatt 1 bis 3.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Pogliano Milanese für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-
FGV für das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 10008-99 benannt.
Pogliano Milanese, 26 Juli 2013
Daniele Gervasini
